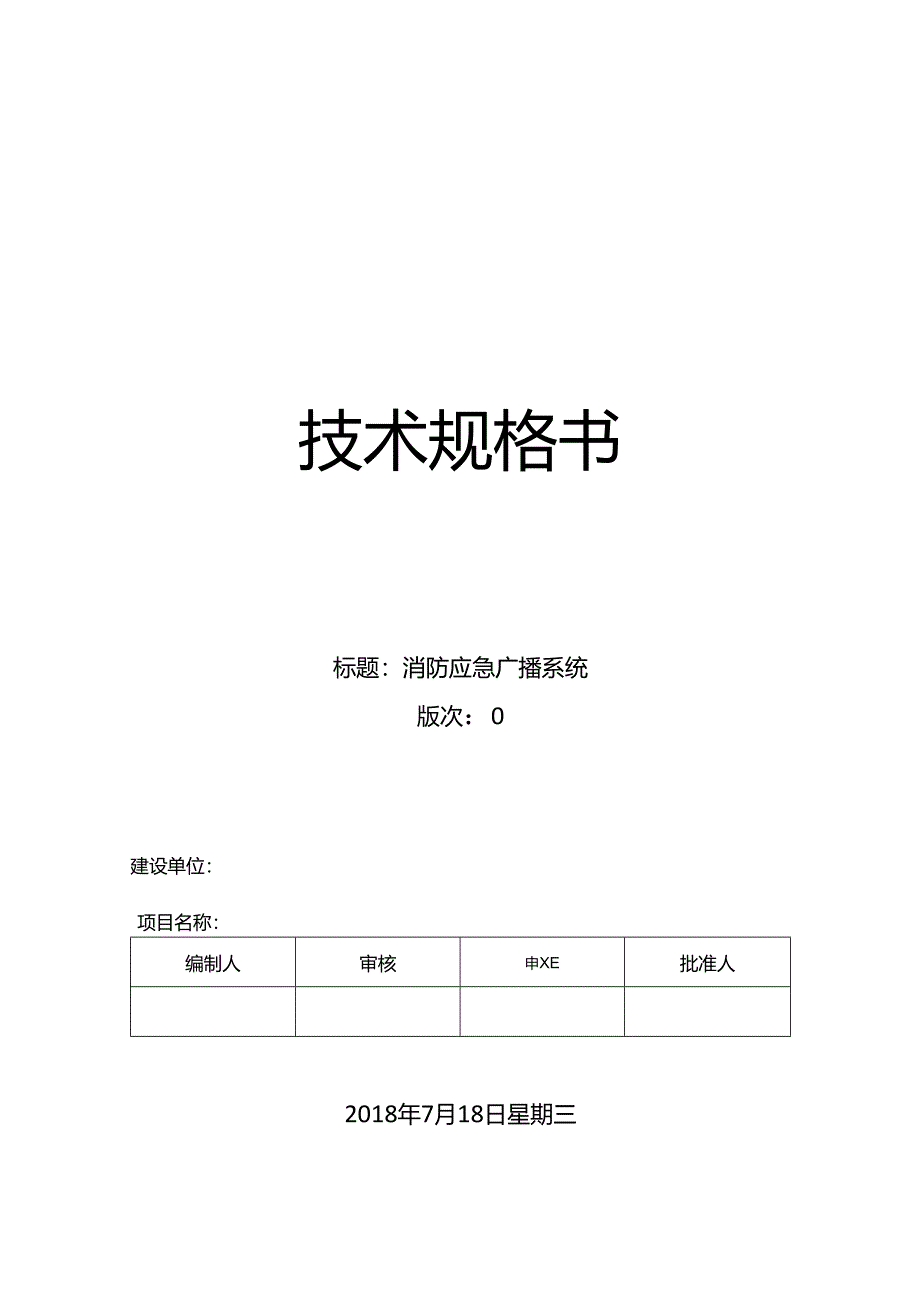

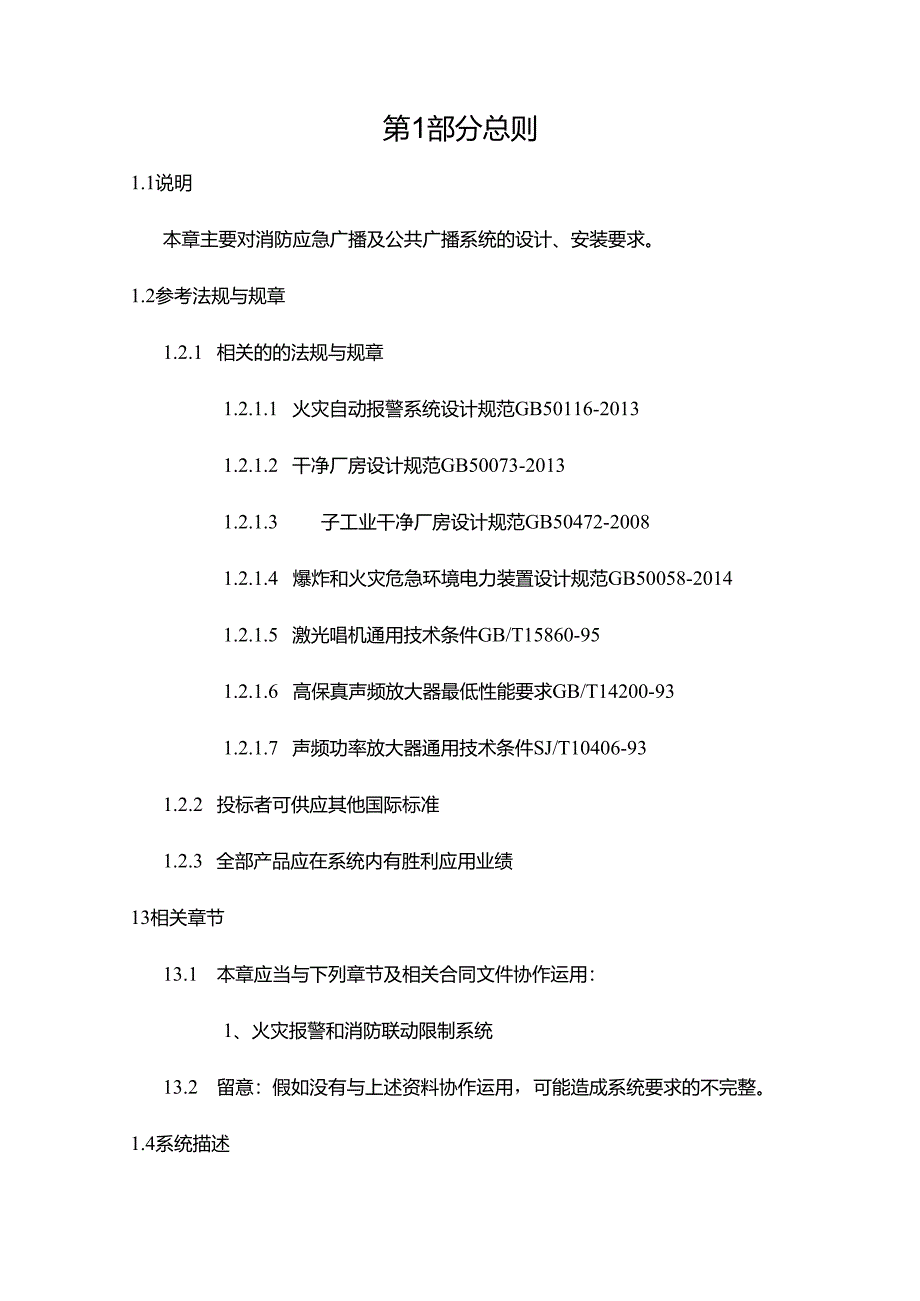

1、技术规格书标题：消防应急广播系统版次：0建设单位：项目名称：编制人审核申XE批准人2018年7月18日星期三第1部分总则1.1说明本章主要对消防应急广播及公共广播系统的设计、安装要求。1.2参考法规与规章1.2.1 相关的的法规与规章1.2.1.1 火灾自动报警系统设计规范GB50116-20131.2.1.2 干净厂房设计规范GB50073-20131.2.1.3 子工业干净厂房设计规范GB50472-20081.2.1.4 爆炸和火灾危急环境电力装置设计规范GB50058-20141.2.1.5 激光唱机通用技术条件GB/T15860-951.2.1.6 高保真声频放大器最低性能要求GB/

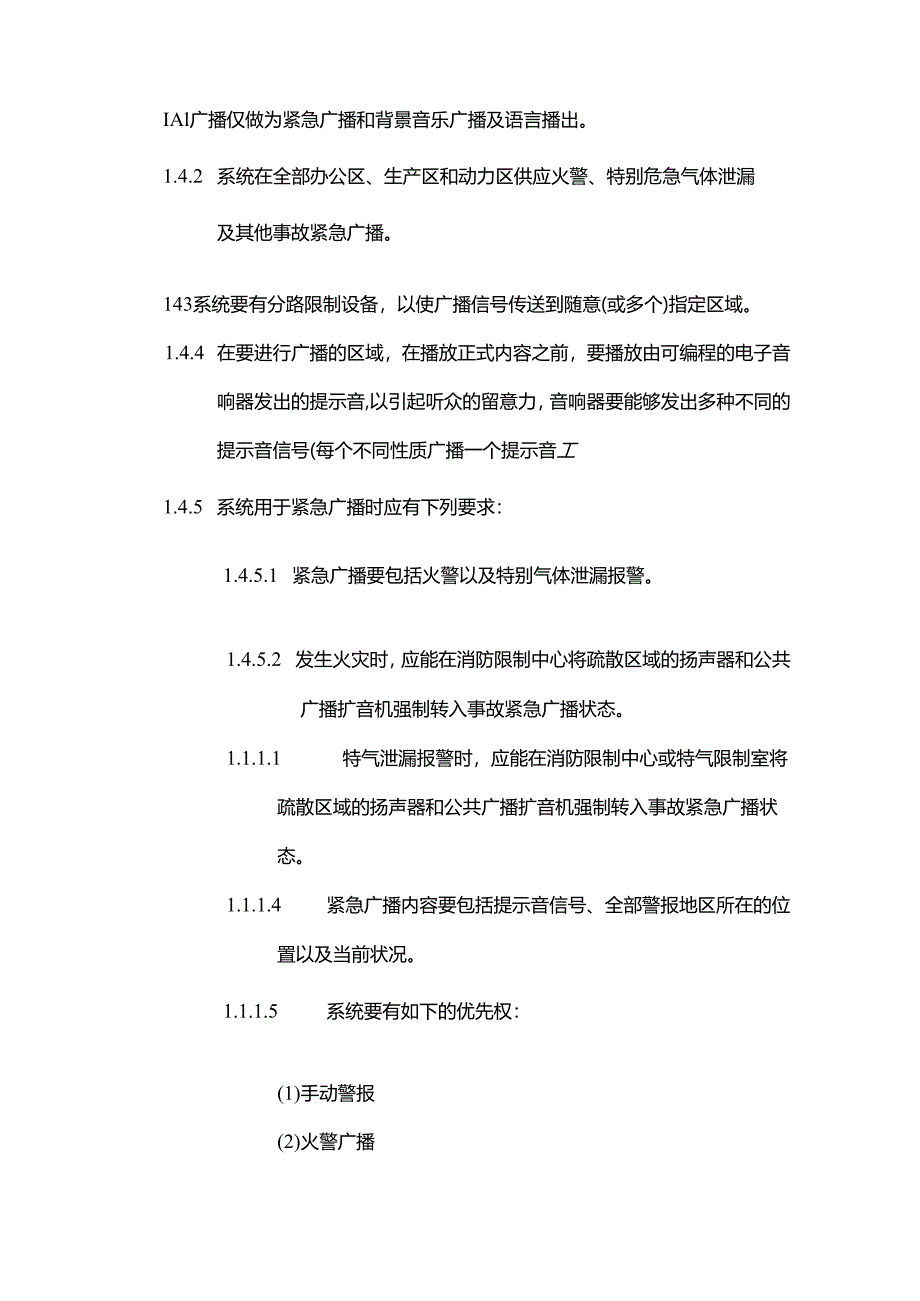

2、T14200-931.2.1.7 声频功率放大器通用技术条件SJ/T10406-931.2.2 投标者可供应其他国际标准1.2.3 全部产品应在系统内有胜利应用业绩13相关章节13.1 本章应当与下列章节及相关合同文件协作运用：1、火灾报警和消防联动限制系统13.2 留意：假如没有与上述资料协作运用，可能造成系统要求的不完整。1.4系统描述IAl广播仅做为紧急广播和背景音乐广播及语言播出。1.4.2 系统在全部办公区、生产区和动力区供应火警、特别危急气体泄漏及其他事故紧急广播。143系统要有分路限制设备，以使广播信号传送到随意(或多个)指定区域。1.4.4 在要进行广播的区域，在播放正式内容之
3、前，要播放由可编程的电子音响器发出的提示音,以引起听众的留意力，音响器要能够发出多种不同的提示音信号(每个不同性质广播一个提示音工1.4.5 系统用于紧急广播时应有下列要求：1.4.5.1 紧急广播要包括火警以及特别气体泄漏报警。1.4.5.2 发生火灾时，应能在消防限制中心将疏散区域的扬声器和公共广播扩音机强制转入事故紧急广播状态。1.1.1.1 特气泄漏报警时，应能在消防限制中心或特气限制室将疏散区域的扬声器和公共广播扩音机强制转入事故紧急广播状态。1.1.1.4 紧急广播内容要包括提示音信号、全部警报地区所在的位置以及当前状况。1.1.1.5 系统要有如下的优先权：(1)手动警报(2)火
4、警广播(3)气体泄漏警报广播(4)氧气损耗广播1.1.6 广播系统中要有全厂群发布功能和对每栋建筑的群发布功能。系统要允许将随意数目的分路敏捷的组成一个群，同时在系统中允许存在至少80个群。系统利用微处理器，在不对系统设备装置和布线进行修改的前提下，要用简洁的方法完成设计要求和修改。1.1.7 系统一周七天，一天24小时要持续不间断的工作。1.1.8 系统要配备应急电源，并对电源实行监控，监测广播系统电源工作状态，电源发生故障应报警并显示。1.5 系统要求1.5.1 系统需供应广播限制中心设备及传输、播放的全套设备线缆及爱护套管。1.5.2 广播系统设计中必需留意：应具有与消防限制室、特气限制
5、室联动接口，与消防分区相容的分区报警强插入功能；主/备有电源自动切换功能，切换时间应不大于Is;功率放大器总功率应满意全部分路同时广播的需求，并备用容量不小于火灾时需同时广播的范围内火灾应急广播扬声器容量总和的1.5倍；支持有广播优先级排序的寻呼台；支持远程监控；系统软件自动监测和自动重启；当需手动限制时，应能够一键到位。消防报警信号应在系统中具有最高优先权,应具备切断其他信号的功能，应便于消防报警值班人员进行限制。1.5.3 传输电缆应是耐火型的，爱护套管外应进行防火处理。1.6 系统性能系统要满意有关频响、声压级、失真以及噪声的详细性能标准。本说明中的声压级以dB为单位。扬声器的声响要尽可
6、能覆盖人员常常活动的区域。1.6.1 .2失真失真标准适用于单个设备或是成组的设备。在标准音频250Hz-10000Hz频带内输入和满额定功率输出状况下，总失真不能大于1.5%o1.6.13 噪声和串扰(1)噪声噪声标准适用于单个设备或是成组的设备。在任何条件下，广播系统中都不能听到有滴答声、怦然声或是任何其它噪声。在正常输入信号以及满负荷输出信号条件下,频率范围从40HZ到10000Hz,从前置放大器输入端到功率放大器的输出端测量到的rms噪音水平应当低于正常工作声音信号水平65dB以上。(2)串扰当任何音频信号正确的传送到负载上，在其正常工作的条件下，全部测量到的rms串扰应低于正常工作水
7、平60dB以上。1.7 .1.4呼叫站:(1)消防、保安限制中心应设呼叫站(MCS);通过人工打开呼叫开关,操作人员一次可以选择任何数量的用户按键用于呼叫。(2)呼叫站要有两种状态指示灯，用于指示该区域线路忙和空闲。绿色的1.ED显示线路空闲，而红色的则表示选定的区域正忙。(3)主呼叫站要有至少40个用户按键，依据须要，每一个用户按键都应能接通一个区域或是一组区域的扬声器。(4)只须要在键盘上进行简洁的操作，就可以更改分区编制，而不须要对系统重新接线。为了系统的敏捷性，分路的转换要在输出端进行。1.8 .1.5扬声器的选择：(1)干净区要选择能保证不对干净区的干净等级造成影响的专用扬声器。(2
8、)在有爆炸危急的区域扬声器应选择防爆式扬声器。(3)有腐蚀性环境中应选择具有防腐措施的扬声器。(4)噪声大的环境选择号筒式扬声器。1.7系统特性1.7.1 系统设计需符合同时处理多个不同吩咐的要求，例如，它须要有优先级处理系统以处理冲突状态。1.7.2 要在呼叫站为不同的优先级设定不同的用户键；在没有冲突状态的时候，不同的呼叫站应当可以同时呼叫其相对应的本地区域。1.7.3 系统应为模块化设计，并含可以满意今后发展需求的系统全部接口。1.7.4 呼叫站要有麦克风及足够的用户按键，从键盘和显示器上可以对用户按键的下列功能进行设定：1.7.4.1 选择区域，假如须要的话能有提示音；1.7.4.2
9、设定呼叫优先;1.7.43通过系统键盘，可以随时修改这些功能。1.8 审查及交付1.8.1 提交设备特性及性能说明书；1.8.2 提交系统功能说明；1.8.3 提交一份设备材料清单,清单应包含数量和规格型号；1.8.4 提交系统连线图;1.8.5 提交机柜面板布置图；1.8.6 操作及维护手册；1.8.7 运用说明书应当包括厂商信息，并包括如下建议：1.8.7.1 安装之前以及安装过程中的平安防范及程序，开通时的调试和维护。1.8.7.2 收货、拆包和存储要求。1.8.7.3 部限制及电源配线，包括接地要求。1.8.7.4 列出可能引起设备故障或是危急状态等状况，给出修复措施。1.8.8 测试
10、程序;1.8.8.1 培训安排；1.8.8.2 备用部分清单；1.8.8.3 护日志；1.8.8.4 特别工具；1.8.8.5 测试设备；1.8.8.6 设备质量保证书。1.9 运输、储存1.9.1 设备的送货、存储和安装应当与项目安排、管理工程师、承包商的工作协调起来。1.9.2 依据项目工期要求，将全部材料运输到现场。1.9.3 假如项目有须要时，可以采纳优先运输。1.9.4 运输的材料要依据要求包装。材料应当存储在现场平安的地方，并且要留意防雨、防潮、防风。刚好更换丢失或者损坏的材料。1.10 保修1.10.1 广播设备以及相应的软件、硬件保修期为二年。保修期从系统正常运行,业劳寸全部设
11、备验收合格之日起。1.10.2 承包商要保证保修期过后，仍能够供应相应的备品和备件，保证设备连续工作，并在表述中说明备品和备件的价格。1.10.3 运用调整：实际交付一年以内，要依据要求供应现场调整，包括调整声压级、重新调整扬声器位置及输出接点、调整限制，以及调查为了符合实际运用条件而对系统作出修改的可能性。至少要有3次现场调查。注：如业主有另外要求时则以业主要求为准。1.11 制造商现场服务1.11.1 厂商需按合同规定派驻现场进行安装指导及安装检查的技术及管理人员。1.11.2 委派工地服务工程师，全过程监督指导设备隐藏工程的连接，以及系统的测试、调整工作。1.113示范:1.113.1
12、示范和培训：由厂家授权的人员代表来示范系统的全部功能及操作方式，并培训业主的操作维护人员。至少提前7天与业主协商培训时间。1.113.2 对业主的维护人员进行故障处理以及定期维护等方面进行培训。培训时间不少于8小时。1.113.3 培训教材：利用经核准的操作及维护手册作为指导性教材。在培训中，供应手册的相关摘录的复印件以备用。1.11.4清洁处理在最终接收之前，清洁系统设备和部件。1.12 冲突1.12.1 假如本章要求与其它章节内容有冲突，则以本章要求为准。1.12.2 本技术规格书与标准、规范发生冲突时执行严格的要求。1.12.3 本技术规格书与图纸（包括图纸说明）发生冲突时以图纸为准。1
13、.13 工厂检查1.13.1 如业主有要求，在提前24小时通知的状况下，应当可以到工厂检查设备的制造和测试状况。1.13.2 业主、管理公司应当在设备运到后比照清单检查设备的一样性和完整性。第2部分产品2.1 认可的制造商。2.1.1 业主和管理公司选定的制造商2.1.2 产品必需按国家强制性产品认证管理规定的要求通过3C认证。2.2 设备性能2.2.1 全部设备性能应满意中国相关标准要求，如供应进口产品，则应满意该产品生产国对产品性能指标的要求,并供应生产国相关标准。2.2.1.1 功率放大器输入灵敏度05-IOV（可调）输入电阻大于15k欧姆输出电压100V频率响应50-15KHz（-22
14、dB）额定功率时的失真（IKHZ）1%干扰场强为3Vm时为50dB信噪比98dB串扰阻尼5KHz时为70dB干线供电220V10%,50Hz电源沟通220Vz50Hz/直流24V运行按钮两个推式按钮2.2.1.2 前置放大器失真度0.5%输出标准（IKHZ）2%信噪比70dB频率范围60-15000Hz2.2.1.3 顶扬声器外形金属面板，最大功率IOWIKHz时声压级,八度音阶，Im,IW86dB最大声压级94dB额定电压100V频率范围100-14000Hz开度角602.2.1.4 挂墙式扬声器外形金属盒IKHz时声压级，八度音阶，Im,IW86dB最大声压级100dB额定电压100V频率
