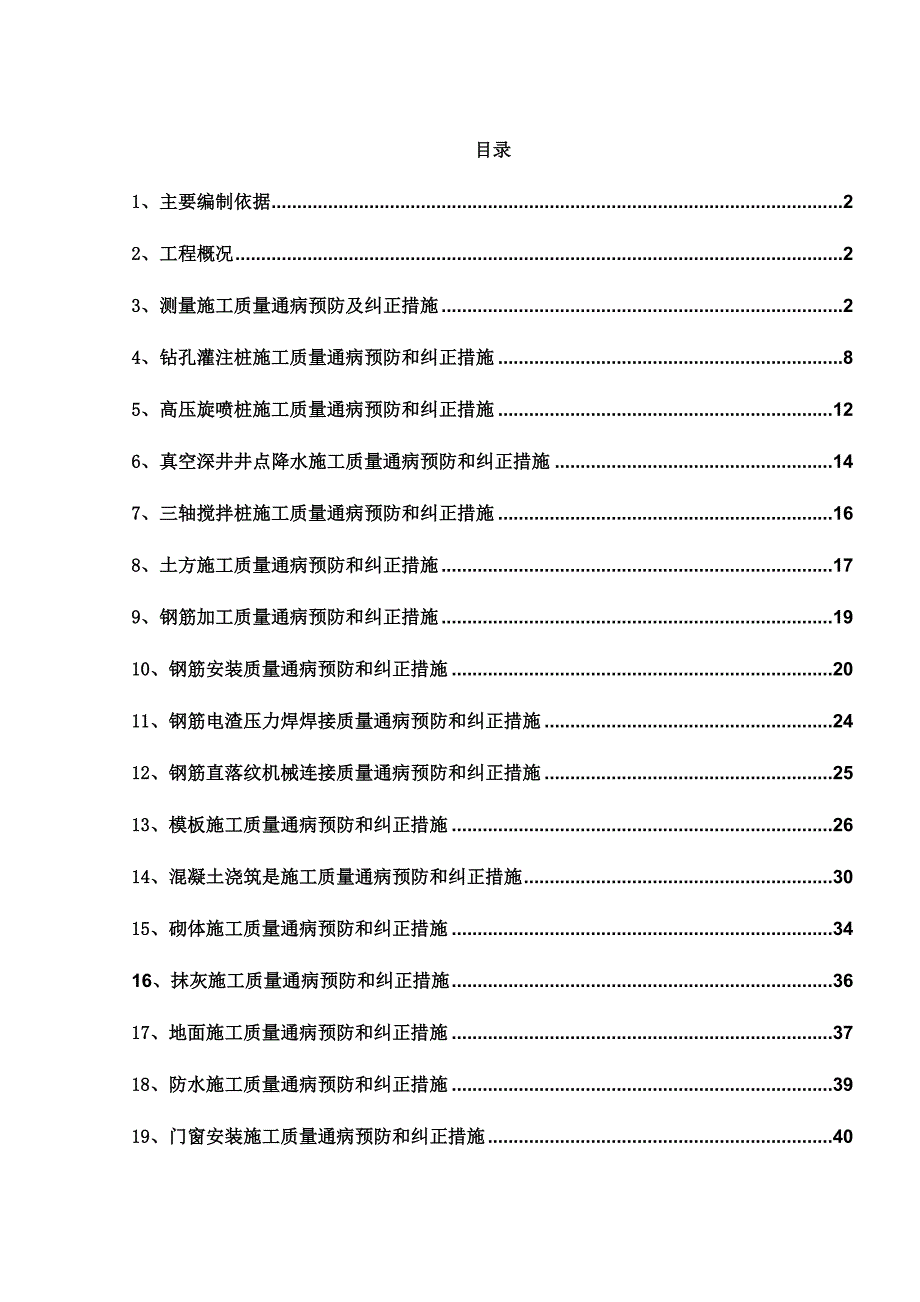

1、目录1、主要编制依据22、工程概况23、测量施工质量通病预防及纠正措施24、钻孔灌注桩施工质量通病预防和纠正措施85、高压旋喷桩施工质量通病预防和纠正措施126、真空深井井点降水施工质量通病预防和纠正措施147、三轴搅拌桩施工质量通病预防和纠正措施168、土方施工质量通病预防和纠正措施179、钢筋加工质量通病预防和纠正措施1910、钢筋安装质量通病预防和纠正措施2011、钢筋电渣压力焊焊接质量通病预防和纠正措施2412、钢筋直落纹机械连接质量通病预防和纠正措施2513、模板施工质量通病预防和纠正措施2614、混凝土浇筑是施工质量通病预防和纠正措施3015、砌体施工质量通病预防和纠正措施3416
2、、抹灰施工质量通病预防和纠正措施3617、地面施工质量通病预防和纠正措施3718、防水施工质量通病预防和纠正措施3919、门窗安装施工质量通病预防和纠正措施40某某核工院核电研发设计中心（三期）工程施工质量通病预防及纠正措施1、主要编制依据1.1建筑工程测量规范GB50026-2007；1.2钻孔灌注桩施工规范DG/TJ08-202-2007；1.3建筑地基基础工程施工质量验收规范GB50202-2002；1.4地基处理技术规范DG/TJ08-40-20101.5建筑基坑支护技术规程JSJ120-991.6建筑地面工程施工质量验收规范GB50209-20101.7混凝土结构工程施工质量验收规范
3、GB50204-2002（2011版）；1.8建筑工程施工质量验收统一标准GB50300-2001；1.9混凝土结构工程施工规范GB50666-2011；1.10钢结构工程施工质量验收规范GB50205-20021.11钢管扣件式模板垂直支撑系统安全技术规程DG/TJ08-16-20111.12钢筋机械连接技术规程JGJ107-20101.13屋面工程质量验收规范GB50207-20022、工程概况某某核工院核电研发设计中心（三期）工程位于某某市某某路29号的原有基地内，北临田林路，东临核电设计综合楼（A 座）及核电研发综合楼（B 座，二期工程），南面为毛家塘，西面为某某市安全生产科学研究所本

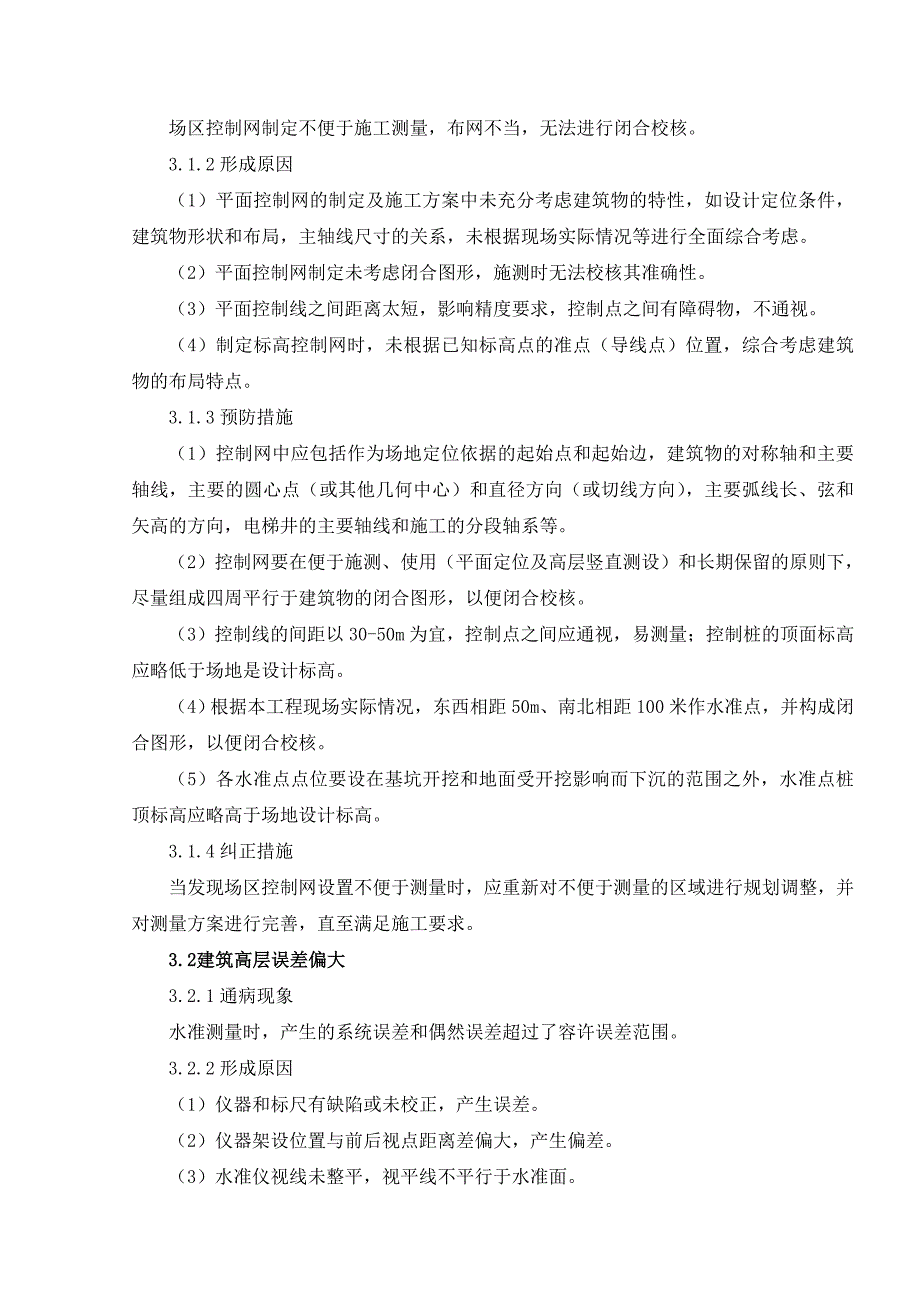

4、工程由两座主楼（C 座、D 座）通过中间的裙楼（E 座）连接而成，呈“L”型布局，中间设变形缝。本工程地下为3 层车库，开挖深度13.0m，地下建筑面积23825m2；地上C 楼为15 层，建筑高度66.45m，D 楼为11 层，建筑高度54.55m，裙楼为4 层，建筑高度23.95m。工程地下部分建筑面积23825，地上部分建筑面积38125，总建筑面积61950。3、测量施工质量通病预防及纠正措施3.1场地平面控制网选择不当、精度不够3.1.1通病现象场区控制网制定不便于施工测量，布网不当，无法进行闭合校核。3.1.2形成原因（1）平面控制网的制定及施工方案中未充分考虑建筑物的特性，如设计
5、定位条件，建筑物形状和布局，主轴线尺寸的关系，未根据现场实际情况等进行全面综合考虑。（2）平面控制网制定未考虑闭合图形，施测时无法校核其准确性。（3）平面控制线之间距离太短，影响精度要求，控制点之间有障碍物，不通视。（4）制定标高控制网时，未根据已知标高点的准点（导线点）位置，综合考虑建筑物的布局特点。3.1.3预防措施（1）控制网中应包括作为场地定位依据的起始点和起始边，建筑物的对称轴和主要轴线，主要的圆心点（或其他几何中心）和直径方向（或切线方向），主要弧线长、弦和矢高的方向，电梯井的主要轴线和施工的分段轴系等。（2）控制网要在便于施测、使用（平面定位及高层竖直测设）和长期保留的原则下，尽
6、量组成四周平行于建筑物的闭合图形，以便闭合校核。（3）控制线的间距以30-50m为宜，控制点之间应通视，易测量；控制桩的顶面标高应略低于场地是设计标高。（4）根据本工程现场实际情况，东西相距50m、南北相距100米作水准点，并构成闭合图形，以便闭合校核。（5）各水准点点位要设在基坑开挖和地面受开挖影响而下沉的范围之外，水准点桩顶标高应略高于场地设计标高。3.1.4纠正措施当发现场区控制网设置不便于测量时，应重新对不便于测量的区域进行规划调整，并对测量方案进行完善，直至满足施工要求。3.2建筑高层误差偏大3.2.1通病现象水准测量时，产生的系统误差和偶然误差超过了容许误差范围。3.2.2形成原因
7、（1）仪器和标尺有缺陷或未校正，产生误差。（2）仪器架设位置与前后视点距离差偏大，产生偏差。（3）水准仪视线未整平，视平线不平行于水准面。（4）水准仪照准时，“十”字丝线未正对水准尺中线。（5）水准仪照准时，焦距未调好，视差未消除。3.2.3预防措施（1）加强测量人员培训，提高测量人员业务素质，按要求做到持证上岗。（2）测量仪器和工具应定期送有资质的检验单位检验和校正，消除系统误差。（3）架设仪器时。力求前后视距相等，消除因视准轴与水准管轴不平行而引起的误差。（4）水准仪照准时，用微动螺旋使“十”字丝线纵线正对水准尺中线，持尺者要使尺身垂直。（5）水准仪精确调平时，确保水准气泡居中，照准后眼睛
8、在目镜后上下移动观测，调整焦螺旋，直至“十”字丝交点在目标中上下不显动，消除视差。3.2.4纠正措施沿闭合水准路线做水准测量，闭合差在容许误差范围内，可以平差，否则应重测。3.3测距偏差3.3.1通病现象在普通量距中，出现实测值之间数据差异。3.3.2形成原因（1）选用量距工具不当，不能满足精度要求。（2）距离全长超过一整钢尺时，定线产生偏差。（3）未吊锤插测杆，分段点位置偏离，造成读数积累偏差。（4）两人拉尺用力不均，或未拉紧拉平钢尺。3.3.3预防措施（1）皮尺易伸缩，量距要求较低时使用。在距离测量中，应选用抗拉强度高，不易伸缩，经有资质计量单位检定过钢尺。（2）当距离超过一整尺时，应采用
9、“三点一线”，并可采用经纬仪定线、定位。（3）在吊锤球尖端指示地面点处，测杆与钢尺同一侧竖直后再插入。（4）应两人同时用力均匀拉紧并抬平钢尺，然后读出数据。（5）斜坡上量距离，应由坡顶向坡下丈量，以避免锤球在地上确定分段点时产生偏差。3.3.4纠正措施为了校核并提高丈量精度，要求进行往返丈量，取平均值作为结果，量距精度用往返测距值的差数与平均值之比表示。普通量距在平坦地区要求达到1/3000；起伏变化较大地区达到1/2000；丈量困难地区不得大于1/1000；。如果往测和返测距离值的差数，与往返丈量平均值之比超过范围时，应重新丈量，否则可以平差。3.4施工测量主轴线确定及定位测量方法不当3.4
10、.1通病现象建筑物测量放线，无法保证与复核设计尺寸与相对位置的准确性。3.4.2形成原因（1）定位依据正确性无法保证。（2）测定主轴线前，未认真编制明确的测量方案。（3）主轴线控制网布设形式不够科学，数量不足。3.4.3预防和纠正措施（1）定位依据是现有建（构）筑物时，应会同建设、设计单位到现场对定位依据的控制点、线和标高等具体位置进行测量，并记录备案。如果定位直接的依据是建筑红线、道路中心线或测量控制点时，要在会同建设、设计单位现场交桩后，根据计算的数据实地检验各桩间距、夹角和高差，以防参照物、控制点及桩本身的误差与矛盾影响施工测量精度。（2）编制测量方案时，应注意以下几点：主轴线应尽量位于
11、场地中央，主轴线的定位点一般不少于3个；主轴线中纵横轴各个端点应布置在场区的边界上，为了便于恢复施工过程中损坏的轴线控制点，必要时主轴线各个端点可以布置在场区外的延长线上。3.5基础定位不准3.5.1通病现象基础验线时，经检查复核发现基础放线误差，轴线偏差超过规范规定，见下表。长度L（m）L3030L6060L90L90允许偏差（mm）51015203.5.2形成原因（1）未检测所使用的轴线桩是否松动和位置是否正确。（2）使用经纬仪向基础上投测建筑物主轴线时，未经闭合校核，就测放细部轴线。3.5.3预防措施（1）根据建筑物主轴线控制网的控制桩，检测各轴线控制桩位确无碰动和位移后方可使用，要明确
12、具体使用的轴线控制桩号，防止用错。（2）根据基槽周边上的轴线控制桩，用经纬仪向基础垫层上投测建筑物大角、轮廓轴线及主轴线，闭合校核无误时，再测放细部轴线。（3）强化检查验收制度。细部轴线测放自检后，应组织技术、质量部门先行验收，检查基础定位情况和垫层顶面的标高。确定无误后，再会同建设、监理复核验线，合格签字后，方可进行下道工序。3.5.4纠正措施一旦发现基础放线偏差过大，应引起相关部门的高度重视，从定位控制桩位置到细部轴线尺寸进行检查复核，纠正错误。如果偏差超过两倍中误差时，重要部位应重新测放轴线。3.6基坑抄平处理不当3.6.1通病现象基坑开挖深度与设计标高不符，或基坑内两端及多块局部水平标
13、高线偏差较大。3.6.2形成原因（1）基坑内水准标高控制方法不正确。（2）基坑面积较大，而水准标高基准点设置数量不足，致使前后视线不等长，距离差过大。（3）基坑内四周引测的水平标高点未闭合，局部控制桩移位。3.6.3预防措施（1）本工程为深基坑工程，我方可在基坑四周找侧面竖向平直规正的围护桩，在其上各涂一条10cm宽的竖向白漆带，用水准仪根据原始水准点测出0.000一下各整米数的水平线，用红漆段间隔分色，做出标识，作为水准控制点，然后在基坑内使用水准仪，校测基坑四周围护桩上的水准点是否在同一标高的水平线上，误差不得超过3mm。在施测基础标高时，应后视两个以上的水准点作为校核。（2）观察时尽量选
14、择适当的坑内基准点，使前后视线等长。3.6.4纠正措施对基坑底进行标高测量时，如发现标高误差过大，应重新自基准标高引出标高，对基坑底进行重新抄平。3.7轴线控制点偏差3.7.1通病现象使用吊线坠法工艺向上传递轴线时，轴线竖向控制出现偏差。3.7.2形成原因（1）线坠制作精度不够，导致控制点与线坠轴线和细钢丝不在同一轴线上，产生引线偏差。（2）操作不认真，未解除钢丝扭曲打结现象，未设防风吹的设施。（3）吊线时，未提供照明、通讯联络设备，上下操作不认真。（4）由于楼层较高，预留洞位置交叉偏移，吊线不畅通，轴线控制点引测不准确。3.7.3预防措施（1）线坠呈圆柱，顶端为锥形，重15-20kg，其锥形
15、尖端与钢丝悬吊线应与坠体轴线为同一竖直线。（2）坠线应使用没有扭曲的0.5-0.8mm钢丝，吊时线坠应保持稳定不旋转，吊线本身平顺。悬吊时所在楼层设风挡设施，预防风吹造成吊线本身偏斜或不稳定。悬吊时要注意有充足的亮度，保证坠体尖端正指控制点。（3）在投测中要有专人检查各预留洞位置是否碰触吊线，上下要配合默契，通讯畅通，取左、右投测的平均位置轴线。（4）在0.000地面或地下室底板上，制定轴线控制网或以靠近高层建筑结构四周的轴线点为准，逐层向上悬吊引测轴线和控制结构竖向偏差。3.7.4纠正措施为保证控制点坠吊精度，楼层每升高3-5层（14m左右）时，重新于结构面上预埋钢板，投测控制点，并用经纬仪或激光铅垂仪进行闭合校核，如误差超过3mm时，则逐一重新悬吊。3.8激光垂准仪投点偏差大3.8.1通病现象使用激光垂准仪投测轴线进行竖向控制，精度不能满足要求。3.8.2形成原因（1）首层结构平面上轴线控制点精度不能保证。（2）仪器未调置好或仪器自身未
