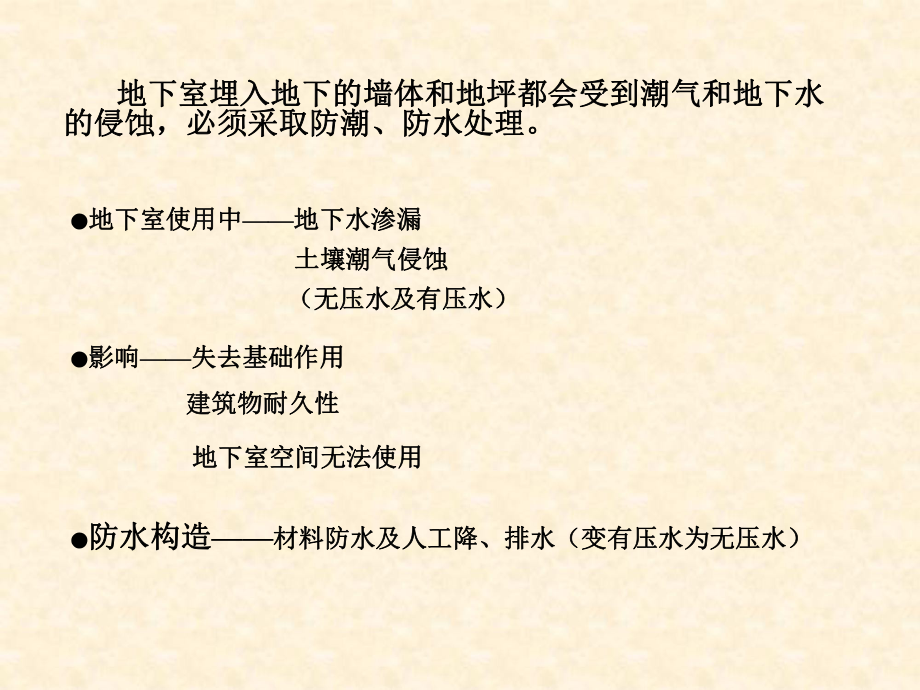

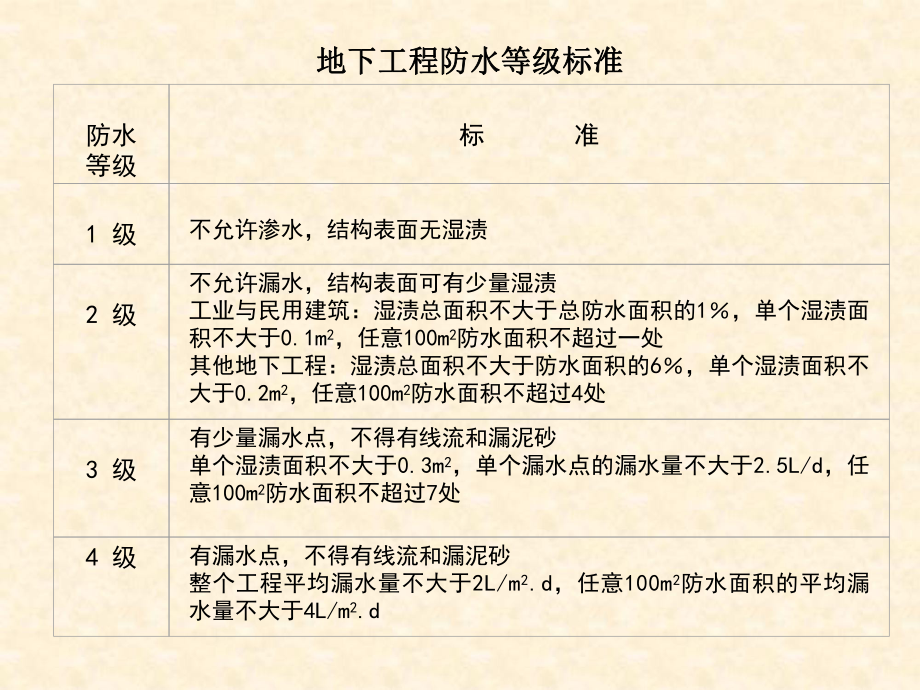

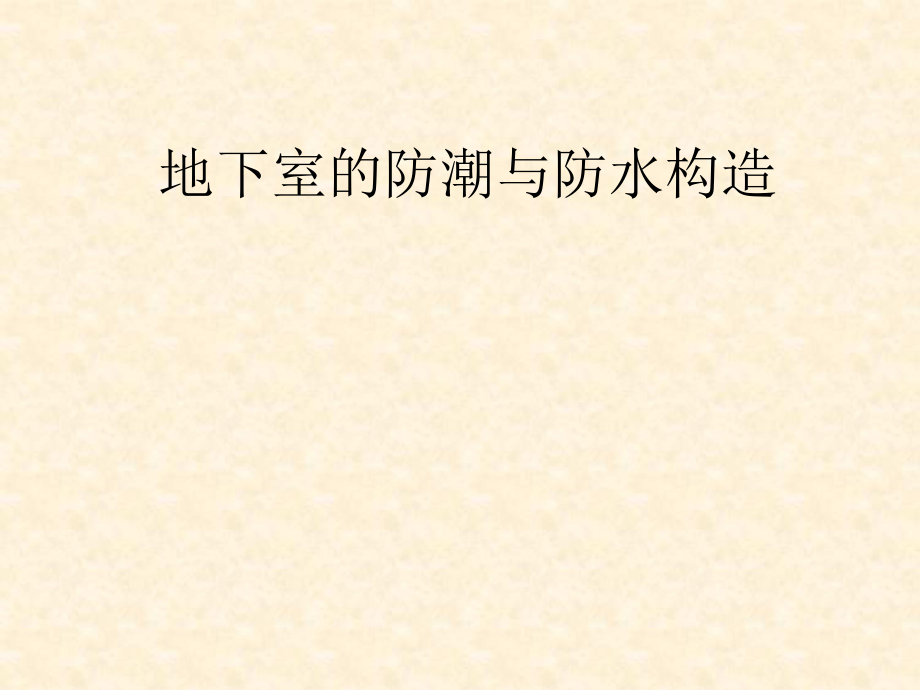

1、地下室的防潮与防水构造地下室使用中地下室使用中地下水渗漏地下水渗漏 土壤潮气侵蚀土壤潮气侵蚀 （无压水及有压水）（无压水及有压水）防水构造防水构造材料防水及人工降、排水（变有压水为无压水）材料防水及人工降、排水（变有压水为无压水） 地下室埋入地下的墙体和地坪都会受到潮气和地下水地下室埋入地下的墙体和地坪都会受到潮气和地下水的侵蚀，必须采取防潮、防水处理。的侵蚀，必须采取防潮、防水处理。影响影响失去基础作用失去基础作用 建筑物耐久性建筑物耐久性 地下室空间无法使用地下室空间无法使用 防水等级标 准 1 级不允许渗水，结构表面无湿渍2 级不允许漏水，结构表面可有少量湿渍工业与民用建筑：湿渍总面积不
2、大于总防水面积的1，单个湿渍面积不大于0.1m2，任意100m2防水面积不超过一处其他地下工程：湿渍总面积不大于防水面积的6，单个湿渍面积不大于0.2m2，任意100m2防水面积不超过4处3 级有少量漏水点，不得有线流和漏泥砂单个湿渍面积不大于0.3m2，单个漏水点的漏水量不大于2.5L/d，任意100m2防水面积不超过7处4 级有漏水点，不得有线流和漏泥砂整个工程平均漏水量不大于2L/m2.d，任意100m2防水面积的平均漏水量不大于4L/m2.d地下工程防水等级标准地下工程防水等级标准 （一）地下室防潮、防水材料 1、冷底子油沥青用有机溶剂稀释而成。 2、乳化沥青沥青混合在有乳化剂的水中形
3、成的乳胶体。 3、沥青胶沥青与粉状和纤维状矿质填充料的均匀混合体。 4、沥青卷材沥青与纸或其它纤维织物浸渍而成的有胎油毡；石棉或橡胶粉掺入沥青经辊压而成的无胎油毡。 5、防水砂浆易开裂少用。 6、钢板较昂贵少用。 7、自防水钢筋混凝土在混凝土中加入防水剂、密实剂等外加剂来提高抗渗性能。 （二）地下室防潮构造 1、设置要求 当最高地下水位低于地下室地坪，并且无积水时，地下室外墙和底板受到土层中潮气的影响，必须防潮处理。 2、防潮构造 （1）墙体必须采用水泥砂浆砌筑，灰缝饱满； （2）墙体外侧水泥砂浆抹面（应高出散水300mm）。 （3）再刷冷底子油一道，热沥青两道（刷至散水底）的垂直防潮层。 （
4、4）然后在外侧回填隔水层（粘土或灰土分层回填夯实），宽度为500mm左右。 （5）在墙体的上下设置两道水平防潮层，一道设在地下室地坪附近， 一道设在室外地坪以上150mm200mm处。（三）地下室的防水构造 1、设置要求 当最高地下水位高于地下室地坪时，下水不但会侵入墙体，还对地下室外墙和底板产生侧压力和浮力，必须采取防水措施。 2、防水构造 墙采用钢筋混凝土 地坪100mm厚素混凝土垫层 20mm厚水泥砂浆保护层 150mm现浇钢筋混凝土底板 卷材 （柔性）和防水混凝土 （刚性）自防水两种： （1）卷材防水 （2）混凝土自防水 （1）卷材防水 外包防水外包防水防水层设在墙体外侧迎水面上，防水
5、效果好，但不利维修。构造做法是: 先在混凝土垫层上满铺油毡（留有足够的长度与墙身油毡搭接）；在油毡上浇筑细石混凝土保护层；再浇筑钢筋混凝土底板；砌筑墙体；在墙体外侧抹20厚水泥砂浆找平层，涂刷冷底子油一道，再粘贴两毡三油（与地坪处的油毡搭接严密，且防水层应高出地下水位5001000mm）；在防水层外侧用水泥砂浆砌筑半砖厚的保护墙（保护墙与防水层之间用水泥砂浆填实，保护墙每隔58m长设一道垂直通缝）；保护墙外侧回填隔水层； 隔水层外侧回填虑水层（炉渣、碎石等）。 内包防水内包防水防水卷材包在地坪和墙体的内侧。内防水是将防水层设在外墙的内侧面，施工方便，维修容易， 但防水效果不太好。 在阴阳角处，
6、卷材应做成圆弧，而且应当像在有女儿墙处的卷材防水屋面做法一样，加铺一道相同的卷材，宽度500mm。 地下室顶板在室外地坪之下地下室顶板在室外地坪之上 （2）混凝土自防水 利用材料本身的憎水性和密实性来防水。采用整体式的防水钢筋混凝土墙体和地坪，同时具有承重、围护、防水的功能。防水混凝土墙体厚度不小于200mm，板厚度不小于150mm，为防止地下水对混凝土的侵蚀，在墙体的外侧抹水泥砂浆找平后涂刷冷底子油一道、热沥青两道。9.2 地下防水工程9.2.1结构自防水 结构自防水是以调整结构混凝土的配合比或掺外加剂的方法来提高混凝土的密实度、抗渗性、抗蚀性，满足设计对地下建筑的抗渗要求，达到防水的目的。
7、结构自防水具有施工简便、工期短、造价低、耐久性好等优点，是目前地下建筑防水工程的一种主要方法。 防水泥凝土是通过控制材料选择、混凝土拌制、浇筑、振捣的施工质量，以减少混凝土内部的空隙和消除空隙间的连通，最后达到防水要求。 1.普通防水混凝土防水应满足以下几点：普通防水混凝土防水应满足以下几点：（1）水泥品种应按设计要求选用，其强度等级不应低于32.5级，不得使用 过期或受潮结块水泥。要求抗水性好、泌水小、水化热低，并具有一定的抗腐蚀性。2）细骨料要求颗粒均匀、圆滑、质地坚实，含泥量不得大于3的中粗砂。砂的粗细颗粒级配适宜，平均粒径0.4mm左右。3）粗骨料要求组织密实、形状整齐，含泥量不得大于
8、1。颗粒的自然级配适宜，粒径宜为540mm，且吸水率不大于1.5。2. 外加剂防水混凝土外加剂防水混凝土 外加剂防水混凝土是在混凝土中掺入一定的有机或无机的外加剂，改善混凝土的性能和结构组成，提高混凝土的密实性和抗渗性，从而达到防水目的。由于外加剂种类较多，各自的性能、效果及适用条件不尽相同，故应根据地下建筑防水结构的要求和施工条件，选择合理、有效的防水外加剂。常用的外加剂防水混凝土有：三乙醇胺防水混凝土，加气剂防水混凝土，减水剂防水混凝土，氯化铁防水混凝土。 9.2.2表面防水层防水 表面防水层防水分为刚性表面防水层和柔性表面防水层两种。1. 刚性防水层 刚性防水层采用水泥砂浆防水层，它是依
9、靠提高砂浆层的密实性来达到防水要求。这种防水层取材容易，施工方便，成本较低，适用于地下砖石结构的防水层或防水混凝土结构的加强层。但水泥砂浆防水层抵抗变形的能力较差，当结构产生不均匀下沉或受较强烈振动荷载时，易产生裂缝或剥落。对于受腐蚀、高温及反复冻融的砖砌体工程不宜采用。 2. 柔性防水层 柔性防水层采用卷材防水层，卷材防水层应选用高聚物改性沥青防水卷材和合成高分子防水卷材。这种防水层具有良好的韧性和延伸性，可以适应一定的结构振动和微小变形，防水效果较好，目前仍作为地下工程的一种防水方案而被较广泛采用。卷材防水层施工时所选用的基层处理剂、胶泥剂、密封材料等配套材料，均应与铺贴的卷材材性相容。柔
10、性防水层的缺点是发生渗漏后修补较为困难。 卷材防水层施工的铺贴方法 按其与地下防水结构施工的先后顺序分为外贴法和内贴法两种。 （1）外贴法： 在地下建筑墙体做好后，直接将卷材防水层铺贴墙上，然后砌筑保护墙，如图9-6。 （2）内贴法：在地下建筑墙体施工前先砌筑保护墙，然后将卷材防水层铺贴在保护墙上，最后施工地下建筑墙体。在地下室墙外侧操作空间很小时，多用内贴法， 如图9-7 。 图9-6 外贴法 图9-7 内贴法1垫层；2找平层；3卷材防水层； 1卷材防水层；2保护墙； 4保护层；5构筑物；6油毡； 3垫层； 4尚未施工的构 7久保护墙；8临时性保护墙 ； 筑物； 5垫层 9.2.3 涂料防水
11、层防水 涂料防水层防水适用于受侵蚀性介质或受振动作用的地下工程迎水面或背水面的涂刷。由于其施工简便，成本较低，防水效果较好，因而在防水工程中被广泛使用。涂料防水层在施工之前，应先在基层上涂一层与涂料相容的基层处理剂，涂料防水层应多遍涂刷而成，每遍涂刷应在前遍涂层干燥成膜后进行，每遍涂刷时应交替改变涂层的涂刷方向，同时涂膜的先后搭接宽度宜为3050mm。涂刷顺序应先做转角处、穿墙管道、变形缝等部位的涂料加强层，后进行大面积涂刷。 地下室人工降、排水地下室人工降、排水人工降、人工降、排水法排水法外排法外排法在建筑物的四周设置永久性降排水设施（盲沟或排水管），使高过地下室底板的地下水位在地下室周围回
12、落至其底板标高之下，或令在丰水期有可能上升的地下水水位难以达到地下室底板的标高，使得对地下室的有压水变为无压水，以减小其渗透的压力 内排法内排法将有可能渗入地下室内的水，通过永久性自流排水系统如集水沟排至集水井再用水泵排除 (a) 地下室外排水原理示意地下室外排水原理示意地下室人工降、排水构造示意（一）(b) 地下室外排水实例一则地下室外排水实例一则盲沟，或无砂混凝土管、普通硬塑料管、加筋软管式的渗水管，周围填盲沟，或无砂混凝土管、普通硬塑料管、加筋软管式的渗水管，周围填充可以滤水的砾石及粗砂等材料。其中贴近天然土的是粒径较小的粗砂充可以滤水的砾石及粗砂等材料。其中贴近天然土的是粒径较小的粗砂
