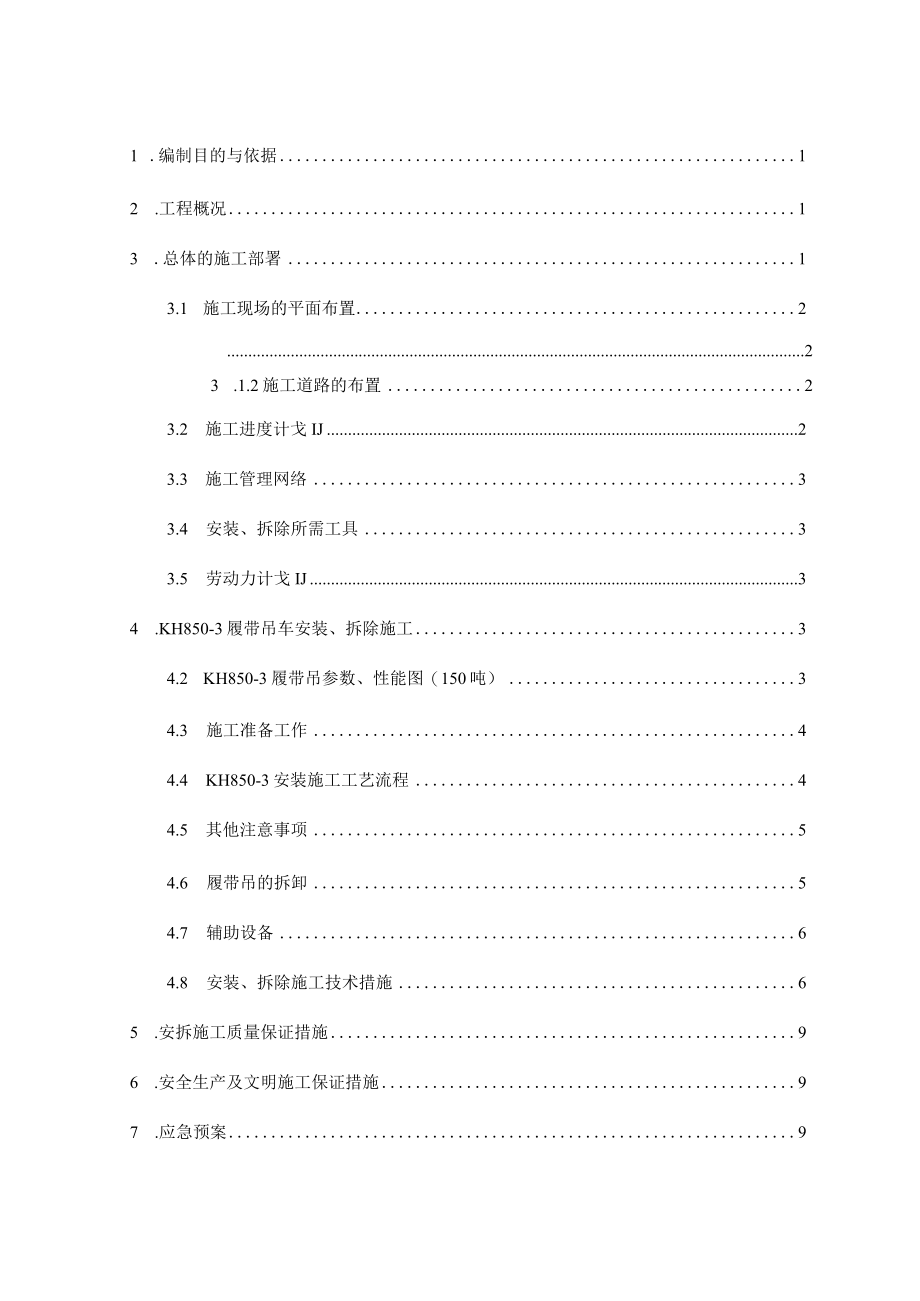

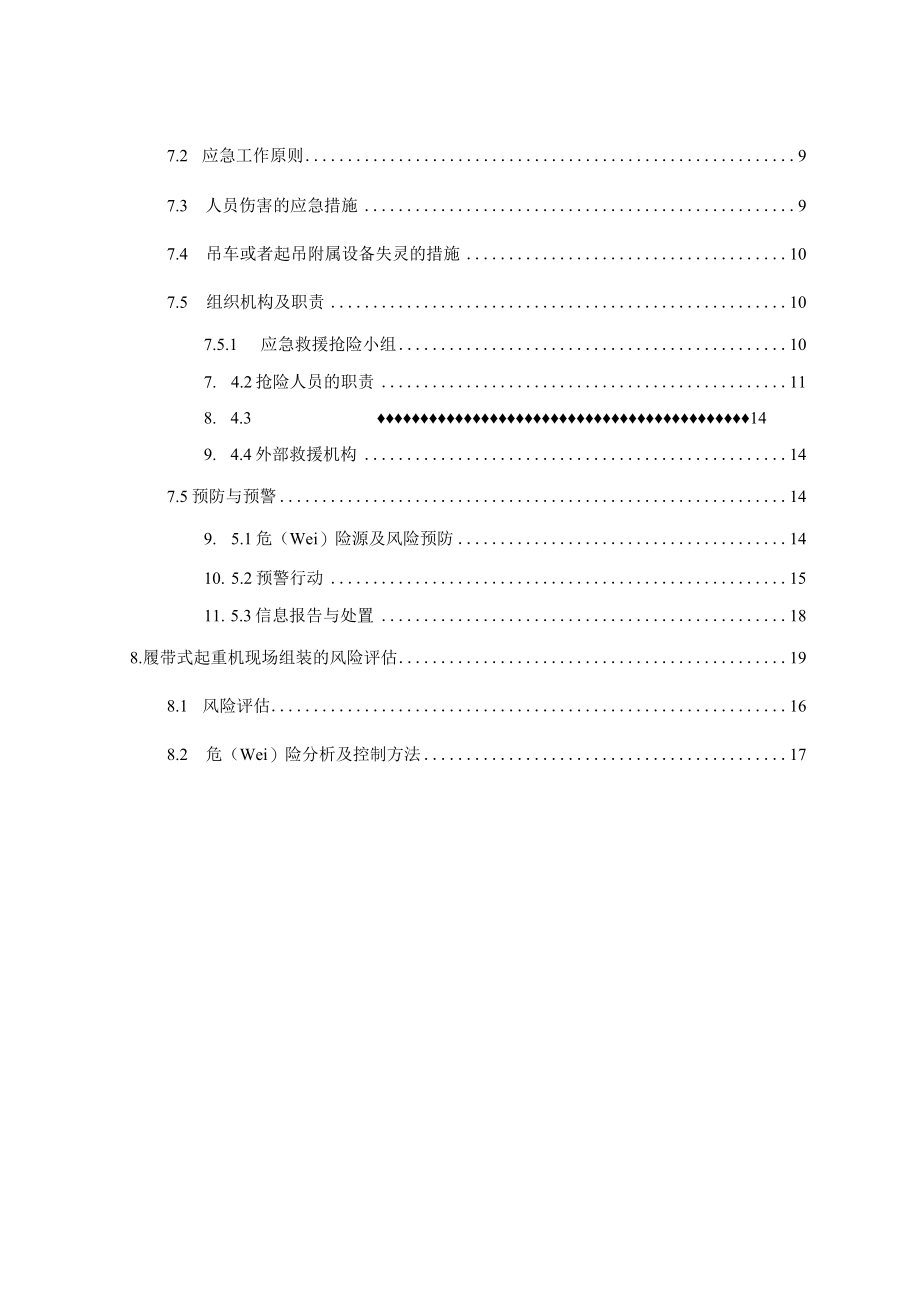

1、1 .编制目的与依据12 .工程概况13 .总体的施工部署13.1 施工现场的平面布置223 .1.2施工道路的布置23.2 施工进度计戈IJ23.3 施工管理网络33.4 安装、拆除所需工具33.5 劳动力计戈IJ34 .KH850-3履带吊车安装、拆除施工34.2 KH850-3履带吊参数、性能图（150吨）34.3 施工准备工作44.4 KH850-3安装施工工艺流程44.5 其他注意事项54.6 履带吊的拆卸54.7 辅助设备64.8 安装、拆除施工技术措施65 .安拆施工质量保证措施96 .安全生产及文明施工保证措施97 .应急预案97.2 应急工作原则97.3 人员伤害的应急措施9

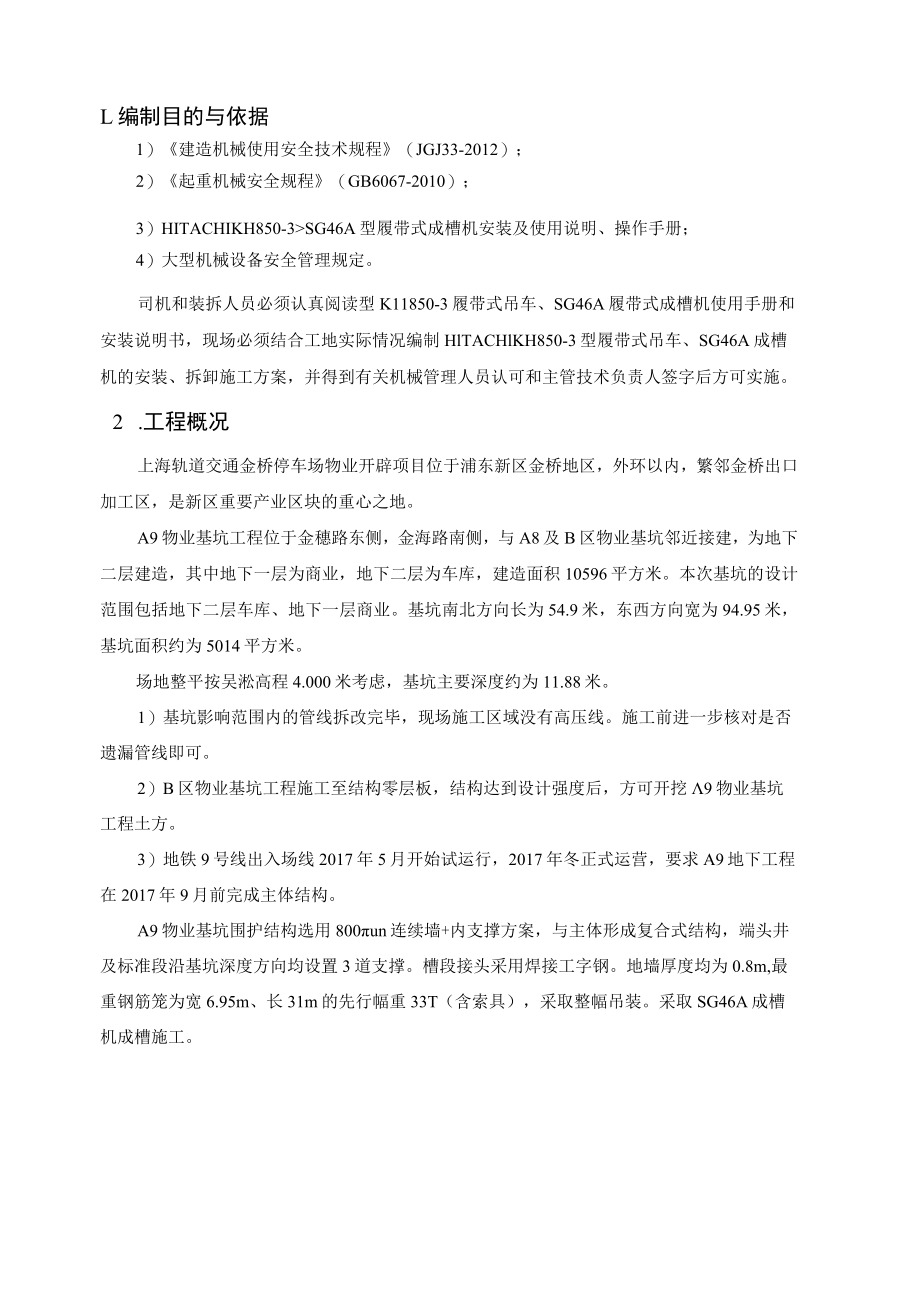

2、7.4 吊车或者起吊附属设备失灵的措施107.5 组织机构及职责107.5.1 应急救援抢险小组107. 4.2抢险人员的职责118. 4.3149. 4.4外部救援机构147.5预防与预警149. 5.1危（Wei）险源及风险预防1410. 5.2预警行动1511. 5.3信息报告与处置188.履带式起重机现场组装的风险评估198.1 风险评估168.2 危（Wei）险分析及控制方法17L编制目的与依据1）建造机械使用安全技术规程（JGJ33-2012）；2）起重机械安全规程（GB6067-2010）；3）HITACHIKH850-3SG46A型履带式成槽机安装及使用说明、操作手册；4）大型
3、机械设备安全管理规定。司机和装拆人员必须认真阅读型K11850-3履带式吊车、SG46A履带式成槽机使用手册和安装说明书，现场必须结合工地实际情况编制HlTACHlKH850-3型履带式吊车、SG46A成槽机的安装、拆卸施工方案，并得到有关机械管理人员认可和主管技术负责人签字后方可实施。2 .工程概况上海轨道交通金桥停车场物业开辟项目位于浦东新区金桥地区，外环以内，繁邻金桥出口加工区，是新区重要产业区块的重心之地。A9物业基坑工程位于金穗路东侧，金海路南侧，与A8及B区物业基坑邻近接建，为地下二层建造，其中地下一层为商业，地下二层为车库，建造面积10596平方米。本次基坑的设计范围包括地下二层
4、车库、地下一层商业。基坑南北方向长为54.9米，东西方向宽为94.95米，基坑面积约为5014平方米。场地整平按吴淞高程4.000米考虑，基坑主要深度约为11.88米。1）基坑影响范围内的管线拆改完毕，现场施工区域没有高压线。施工前进一步核对是否遗漏管线即可。2）B区物业基坑工程施工至结构零层板，结构达到设计强度后，方可开挖9物业基坑工程土方。3）地铁9号线出入场线2017年5月开始试运行，2017年冬正式运营，要求A9地下工程在2017年9月前完成主体结构。A9物业基坑围护结构选用800un连续墙+内支撑方案，与主体形成复合式结构，端头井及标准段沿基坑深度方向均设置3道支撑。槽段接头采用焊接
5、工字钢。地墙厚度均为0.8m,最重钢筋笼为宽6.95m、长31m的先行幅重33T（含索具），采取整幅吊装。采取SG46A成槽机成槽施工。3 .总体的施工部署3.1施工现场的平面布置3.1.1布置原则1）根据本工程施工工艺以及场地的实际条件，施工总平面布置首先考虑满足围护结构施工工况下的场地需要，并保证场内交通内外通畅，力求布置安全合理，尽量减少场内行车距离。2）合理布置施工场地，将主要生活设施布置在施工场地以外，以减少场地使用量，在施工现场确实无法组织流水施工的情况下，则通过严格管理、缩短各道工序的施工时间，见缝插针的组织施工，确保施工质量和进度。3）现场布置应符合环境保护要求，重点防治施工噪
6、声与光污染。4）现场布置做到规范、安全、文明。3.1.2施工道路的布置施工便道：施工便道修筑以最大程度方便地墙施工为原则，沿地墙外侧布置一周，宽度IOm,道路两旁设排水沟，道路中间往两边放坡排水，方便各种吊机带荷行走。重型机械承载道路设计路幅宽度为10m,便道施工时，先夯实天然地基，夯实平整后，铺IOcm厚碎石，其上再铺设C25厚20cm钢筋碎，主干道布筋形式为HRB40041415Omm双层双向钢筋网片，以便履带吊安全行走、作业，基坑外侧道路同时为工程后期结构施工服务。所有道路均应满足重型车辆行走要求。现场将路面与导墙、明沟筑成一体。容施工道路履带吊成槽机、土方车、挖掘机、卡车等重型设备人、
7、非机动车、小型车辆重型设备施工主干道素碎硬地坪道路XX3.2施工进度计划履带式设备拟进场时间：2017年7月。所有履带式设备进场后即将上报资料及安拆方案，未报批或者安拆方案未经公司审核通过，不得擅自使用。3. 3施工管理网络为了保证设备安拆的顺利进行，现场必须建立组织管理网络，层层落实管理,抓好安全工作。现场安装、拆除管理网络图：jiT-150吨履带吊3.4安装、拆除所用工具J表3.4-1安装、拆卸机械及索具、工具表序号名称规格I单位数量用途1扳手等芹用TI安装配重全X/IJ1-专用把若十5吨只2ffJfU操能蚓机操2作司安i例33吨根装吊杆根安装421.OXbmft5问绳5m根UTT6重型卸
8、甲只4安装专用路基箱、配重3. 5劳动力计划表3.5-1劳动力计划表序号工种人员（名）1起重司机22司索工43修理工14电工15机电管理员16辅助机械司机14. KH850-3履带吊车安装、拆除施工4. 1KH850-3履带吊参数、性能图参50吨）KFI850-3履带吊基本尺寸图工作半径()把杆长度394245485154880.7980.769691072696910.7M*58.810.7*58.811.2*47.51255.455.455.25554.947.51444.744.644.444.344.1441637.237.136.936.836.636.51831.731.631.4
9、31.231312027.427.327.22726.826.72224.12423.823.623.423.32421.421.321.120.920.720.6表4.1.1-2：KH850-3履带吊起重性能表表4.1.1-3：KH850-3履带吊起重参数表4. 2施工准备工作6米，主机高4米，长18米，观察吊机行走路线，特别是进入场地有无管线障碍，道路转弯半径能否满足16米，如有障碍必须采取措施予以排除。4.3KH850-3安装施工工艺流程4.3.1 将主机运输至指定卸车位置，在机体四个千斤顶下垫好专用支座，千斤顶顶起主机，运输乍辆开走，操作下车多路阀，使主机下降到适当高度。用现场安装好的
10、QUYlOO型吊车起吊履带，回转至安装位置，插上固定销及弹簧卡，操作完成后使该侧履带彻底着地，然后用同样的方法安装另一侧履带。5滑轮组，穿好钩绳，装好固定销子。吊装作业完成后，先挨次将吊杆分开，卸下配重和履带，拆卸四个支腿并运浮现场，再将主机撤离现场。拆卸时注意应把销子、别针集中装箱。图4.3-1履带吊车安装施工流程图4.4其他注意事项1）安装、拆卸时严禁用链条、钢索、吊钩等直接挂、钩臂架的主弦杆、腹杆。在吊装吊臂时，应用高强度尼龙绳或者在钢索与吊臂接触的地方垫上塑胶垫。2）安装、拆卸时按规定的顺序执行，严禁任何人在臂架等下方停留。3）指挥员必须清晰要做的每一项工作，站位明确，能安全的观察整个
11、工作区域，能识别潜在的危（Wei）险因素，发出的信号明确无误，与司机和机组成员协调一致，避免危（Wei）险事故的发生4.5履带吊的拆卸工艺流程（与安装过程相反）。拆卸吊钩及钢丝绳一拆除主臂一卸下主机配重一拆卸主机一取走底部路基箱。4 .6辅助设备履带吊安装、拆卸过程中,整个流程需使用QUYlOO履带吊配合。4.7安装、拆除施工技术措施D严格执行KH850-3型履带吊车使用、组装、技术要求。2）所有参加KH850-3型履带吊车现场安装、拆除的作业人员必须熟悉各项技术要求。在安装或者拆除前，现场起重工程师必须对作业人员进行履带吊安装或者拆除的技术交底，使作业人员熟悉本吊车的安装、拆除步骤和方法。明
12、确岗位责任和作业分工。3）现场安装或者拆除采取机长负责制。各部件的现场装车，物件验收，作业人员分工以及履带吊安装或者拆除程序、步骤、措施的各项具体工作均由机长负责。4）安装、拆除前必须对现场场地和位置进行确认。对安装、拆除位置要提前进行地面平整和压实处理。场地平面及空间要满足履带吊臂杆的变幅要求。5）现场由项经部指派专职技术安全人员，对履带吊现场安装、拆除全过程进行安全监控和技术指导，并负责对履带吊各部件安装、拆除工作做进一步确认工作，提前做好相应准备工作。6）在吊臂分段分解时，要求将吊起的一节吊臂的连接端能够在自由、平稳的状态下脱离另一节待连接吊臂的四个连接钱链。解体时严禁对吊臂施加不当外力
13、而实行强制性脱离。严禁在吊臂的另一端侧向晃动，防止吊臂的对接钱链发生变形或者损坏。7）安装、拆除过程中，机长负责对每一个安装、拆除过程关键部位作业的责任人进行作业记录，并填写机械点检确认表。8）吊车的转场运输，按照公司履带式起重机管理制度中的具体规定执行，机长负责主机的全程押运工作。5 .安拆施工质量保证措施1）为了加强本工程建设的质量管理，明确施工单位对工程质量的责任，保证工程按计划优质快速、顺利建成，特制定本质量保证措施。施工单位在本工程建设中将遵照本质量保证措施，开展工程质量管理活动，承担质量责任。2）工程实施前，对参预本工程施工的现场施工人员每一位操作工人做层层技术交底和质量交底，建立
14、现场施工质量管理网，明确各人员的责任，协力抓好本工程的安装、拆卸工程的质量。3）遵循第1章要求的规程和技术标准。4）吊车安装后其路基不平整度0.3。5）吊车根据工况安装齐全、完整、结构无变形、无损坏。6）吊车各限位、传感器等安全装置应齐全、可靠。7）发动机检测及力矩限制系统无故障显示。6 .安全生产及文明施工保证措施文明施工是进行“两个文明”建设的重要内容，是提高工程经济效益和社会效益的重要保证。为了认真贯彻市府“集中、快速、文明施工”的方针，树立“文明施工为人民”的便民利民思想，确实保证工程建设的按期完成，特制定本文明施工措施。1）严格执行国家行业、大型吊车安全技术操作规程及本公司大型吊机重大危（wei）险源预防措施。2）参预拆装的吊车操作人员必须持有“特种设备作业人员操作证”，起重作业人员必须持有“特种作业操作证”，做到持证上岗。3）吊车拆装作业前，必须进行安全交底，指出作业时可能发生安全隐患
