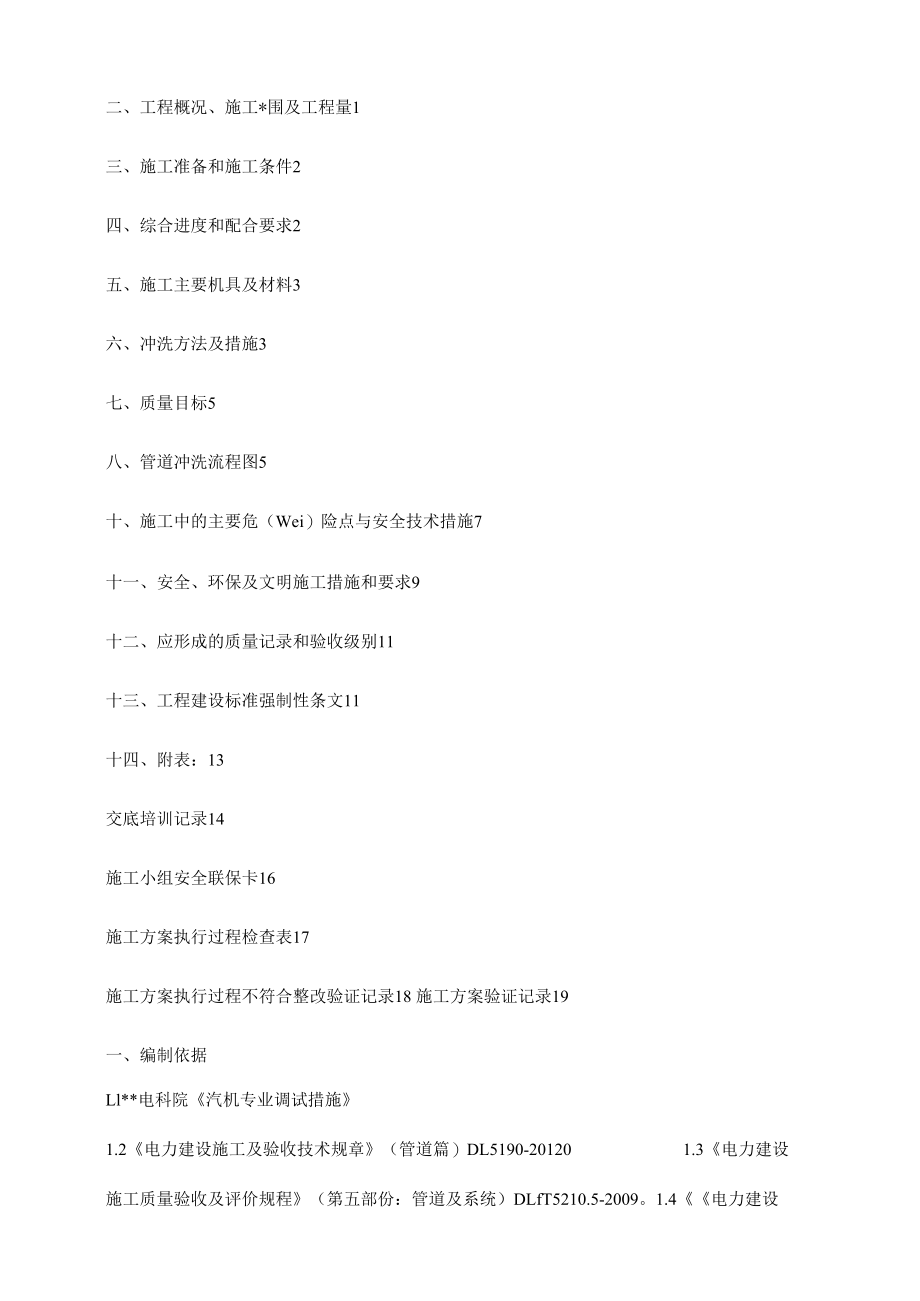

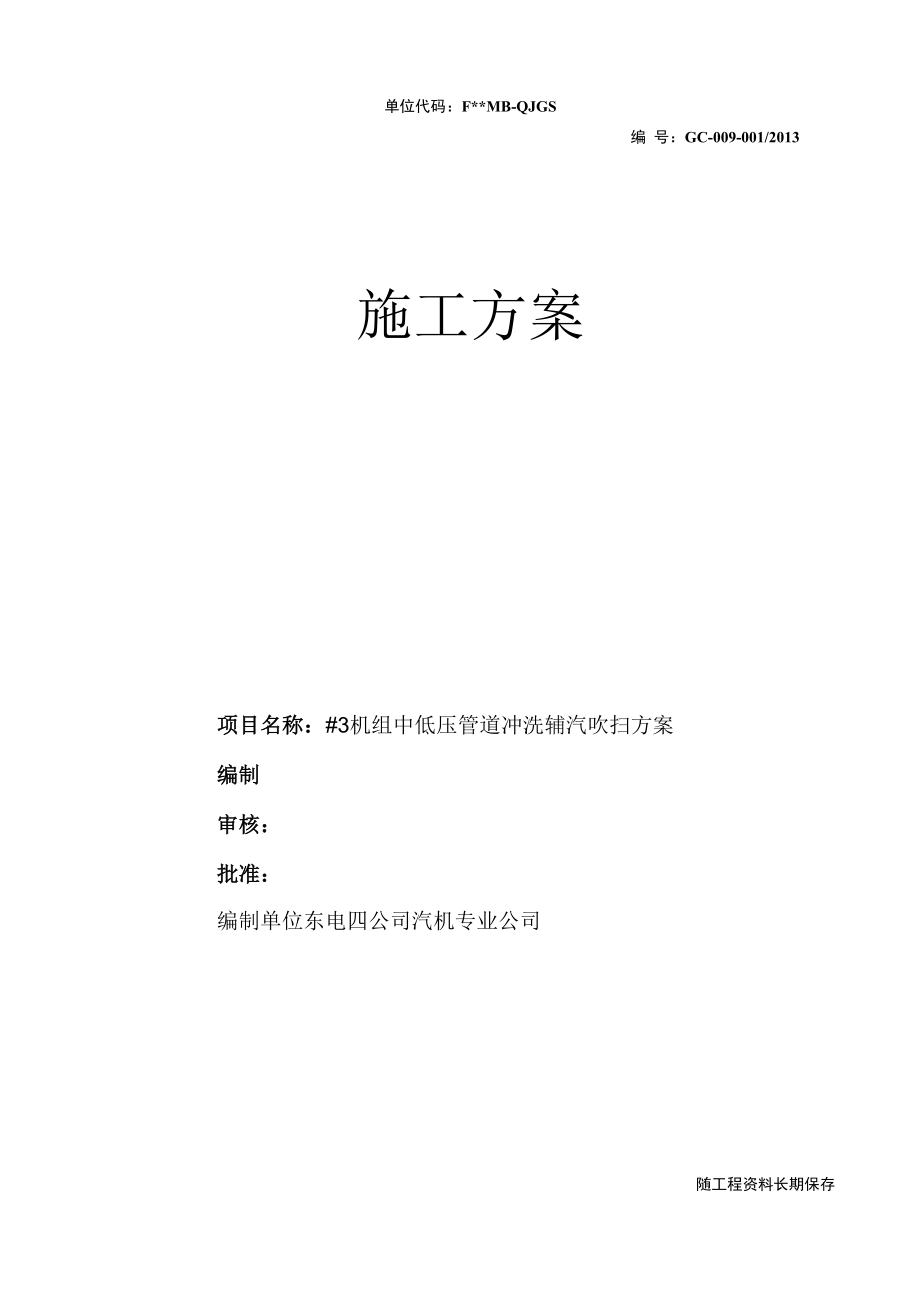

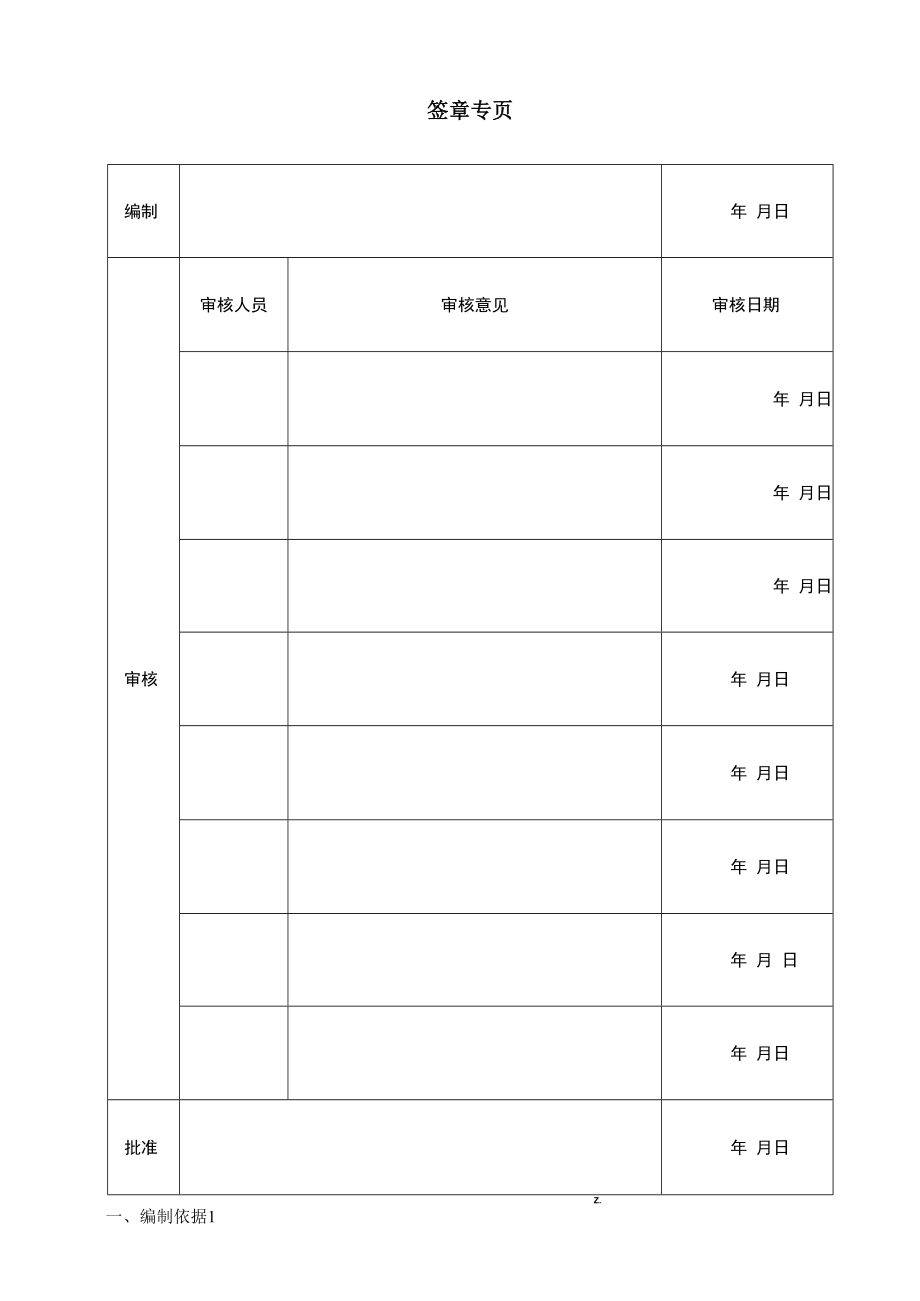

1、单位代码：F*MB-QJGS编 号：GC-009-001/2013施工方案项目名称：#3机组中低压管道冲洗辅汽吹扫方案编制审核：批准：编制单位东电四公司汽机专业公司随工程资料长期保存签章专页编制年 月日审核审核人员审核意见审核日期年 月日年 月日年 月日年 月日年 月日年 月日年 月 日年 月日批准年 月日Z.一、编制依据1二、工程概况、施工*围及工程量1三、施工准备和施工条件2四、综合进度和配合要求2五、施工主要机具及材料3六、冲洗方法及措施3七、质量目标5八、管道冲洗流程图5十、施工中的主要危（Wei）险点与安全技术措施7十一、安全、环保及文明施工措施和要求9十二、应形成的质量记录和验收级
2、别11十三、工程建设标准强制性条文11十四、附表：13交底培训记录14施工小组安全联保卡16施工方案执行过程检查表17施工方案执行过程不符合整改验证记录18 施工方案验证记录19一、编制依据Ll*电科院汽机专业调试措施1.2电力建设施工及验收技术规章（管道篇）DL5190-201201.3电力建设施工质量验收及评价规程（第五部份：管道及系统）DLfT5210.5-2009。1.4电力建设安全工作规程（火力发电厂部份）DL5009.1-20021.5火电工程调整试运质量检验及评定标准（1996年版）1.6 火力发电建设工程启动试运及验收规程DI55437-2009o1.7 *图纸、厂家图纸。二、
3、工程概况、施工*围及工程量大唐国际*煤制天然气项目动力岛，一期新建工程30MW发机电组。水系统管道冲 洗包括：高压给水、低压给水管道、凝结水管道母管，除盐水管道、开闭式循环冷却水管 道等。1.8 施工*围与设备连接的高压给水、低压给水管道及凝结水管道均需要对管道内部进行冲洗。与各个设备连接的冷却水管道需要对管道内部进行冲洗。1.9 主要工程量序号程名称主管道为!格工作量阀门数量备注1中低压给水管道3779 3257.547591203台2凝结水管道377*10219*619026台3开式循环冷却水管道7209 4787377x6、21951594,5 1334763578 m47台4闭式循环冷
4、却水管道325x6、 27362195 13341084400m17台5高压给水管道273*25351*32530m17台三、施工准备和施工条件3.1 开式循环冷却水、闭式循环冷却水、低压给水、凝结水母管、除盐水母管、高压给水系统安装结束，支架调整完；3.2 被冲洗系统形成，暂时管道安装完毕。3.3 暂时管道支吊架经联合检查合格。3.4 厂外排水通畅。3.5 转动机械分部试转合格，具备启动条件。3.6 管道系统清洗前除设计要求外，应将系统内的流量孔板、节流阀阀芯、滤网和止回阀阀芯 等拆除，并妥善存放，待清洗结束后复装四、综合进度和配合要求总负责：1人技术负责人：1人管工班班长：1人安全员：1人
5、管工技术员：1人质检员：1人管工组长：1人技工：2人起重：1人力工：1人五、施工主要机具及材料5.1施工机械准备25t汽车吊 1台20t运输平板车1辆5.2 .暂耕才料序号名称规格型号备注1无缝钢管2196230m202无缝钢管l594530m20#390。热压弯头PN2.5 DN20020只20#490。热压弯头PN2.5 DN1508只20#5闸阀Z41H-16 DN801只包括法垫片、螺栓6钢板 = 12mm5m2Q2357槽钢1050米Q2359消防水龙带5780米10无缝钢管89420米20#11无缝钢管7646米20#1290。热压弯头PN2.5 DNlOO2只20#1390。热压
6、弯头PN2.5 DN652只20#六、冲洗方法及措施6.1 凝结水管道、除盐水管道暂时措施及冲洗将凝结水至除氧器管道阀门关闭,在扩建端凝结水母管隔离门后接一暂时管路 219至厂房夕卜雨排水井对凝结水母管冲洗。由于3号高压除氧器有关管道系统没有安装完,暂 不冲洗凝结水至除氧器管道。等系统完善后再进行管道中洗。冲洗水直接进入除氧器，再 从除氧器至定排管道排出。除盐水母管冲洗：在O米除盐水母管未端阀门处接一暂时管道l59排至厂房外雨水 井进行除盐水管路冲洗。6.2 低压给水高压给水管道暂时措施及冲洗在扩建端9米平台低压给水母管隔离门后安装暂时管路219接至厂房外雨排井。把 低压给水3、4、5号给水泵
7、入口滤网拆除，将滤网出口侧封堵，在O米把3台给水泵入口断 开，加装暂时管路汇成一根母管219排到厂房外雨水井。高压给水在3、4号炉侧省煤器入口处断开，各接一暂时管路219至O米地沟。冲洗首先低压给水母管冲洗，再逐个泵入口管道冲洗，待水质合格后，恢复低压给水 管道，启动给水泵对高压给水管道进行冲洗。6.3 开式循环冷却水管道的冲洗开式循环冷却水，水源来自煤制气水工专业循环水供水，经过清洗滤网、开式循环冷 却水泵对整个系统进行循环冲洗。各冷却器不进水，回水排至机力冷通风塔。应对以下管 道进行短接、重点冲洗：主机润滑油冷却水供、回水母管；空气冷却器冷却水供、回水母管；3台电泵冷却水 供、回水母管；其
8、余冷却器出入口阀门解开排放到地沟。6.4 闭式循环冷却水管道冲洗3号机组闭式循环冷却水母管及炉侧母管进行短接，在机侧母管暂时短接处加装1点 排放阀门。其余电泵、EH油、疏水泵等分支管路采取就地解开法兰的方式进行冲洗排放 到地沟。6.5 辅汽吹扫及暂时措施 除氧平台0.5MPa蒸汽母管，在扩建端阀门后加装暂时管道219引至厂房外对空排放。CD 间13米平台20MPa蒸汽母管及5.5MPa蒸汽母管在扩建端阀门后加装暂时管道用80、 530、630管接至主汽临吹门后管道上经过消音器排放。5.5MPa蒸汽管路系统与主蒸吹管 同时进行吹扫。高压除氧器的加热蒸汽管路中，调节门暂不安装或者将门芯拆除，将加热
9、 管道（除氧器上部）上最后一道阀门断开，断口处安装暂时管路l59短接至除氧器安全 门出口管路上进行外排。七、质量目标根据电力建设施工及验收技术规*（管道篇）汽水管道的水冲洗要求。冲洗用水可用澄清水。冲洗作业应连续进行，直至出口处的水色和透明度与入口处的目测一致时为合 格。辅汽管道吹扫要求普通为目测排汽口蒸汽洁白、无铁锈、无赃物。八、管道冲洗流程图8.1水系统管道2辅汽吹扫流程图时非墙汽排空对 480暂时管道Sl5. 5MPa蒸汽母管小630管I , IQ 930哲时管道汽持门全安i mMMe*哲时管排空 630暂时管道 159暂时管短接主蒸汽母管九、成品保护要求汽排门像.道管热加器辄除压高至2
10、髯O57 5s 道管热加头3至汽法sQ道管热加器瓶除压高熬鬻小0. 5MPa蒸汽母管9.1 加强工人对成品保护的教育，制定奖惩力度。9.2 技术人员在施工前应施工技术交底和施工作业环境调查。在施工过程中采取有效的保 护、隔离措施。9.3 在施工期间按电力基本建设火电设备维护保管规定有关规定做好施工设备的维护 保管工作。9.4 搞好施工现场的文明施工和安全、保卫、消防工作，防止设备丢失或者损坏。十、施工中的主要危（Wei）险点与安全技术措施KH危（Wei）险因素：施工前未交底、无证上岗。控制措施：项目开工前，技术人员组织施工人员进行安全技术交底，讲明施工注意事 项，施工人员进行一对一签字。提前办
11、理好安全施工作业票。工具房对发放使用的工器具应进行安全检查，对于不合格的工具严禁发放 使用。从事电气、起重、架子工、厂内机动车驾驶人员、机械操作工等特殊工种作业人员必须持证上岗。10.2 危（Wei）险因素：使用磨光机、电焊机时发生触电事故，弧光打眼事故。控制措施：使用电动工具，应先检查手柄，外壳有无裂纹，保护接地或者接零线直接 正确、坚固，外壳电源线完好，不漏电，插头完好。电动工器具电源线必须经漏电保护器，电源接线必须有专职电工进行。10.3 危（Wei）险因素：高空落物、人身坠落控制措施：吊装时吊物下方严禁人员工作或者通行，必须拉设安全警戒绳，并派专人 监护。当钢丝绳缠绕带有棱角的构件时，
12、必须在棱角处加包角或者方木，以防钢 丝绳被割断。安全装置及设施严禁私自拆除、挪用，若施工需要，须拆除时应征求原搭 设单位的允许。施工结束后按原样恢复。10.4 危(wei)险因素：起重伤害控制措施：吊装前子细检查钢丝绳检验标识，钢丝绳无断丝、锈蚀现象。在起吊设备前，安装工应对起重工进行交底，包括设备的分量、不能做为吊点 的地方应加以说明，钢丝绳的安全系数千斤绳不小于8倍、绑扎绳不小于K) 倍。脚手架的载荷不得超过270kgm20脚手架不得钢、木混搭。搭设好的脚 手架应经施工部门及使用部门验收合格并挂牌后方可使用。非专业工种人员不得搭、拆脚手架。搭设脚手架时作业人员应挂好安全带，递杆、 撑杆作业
13、人员应严密配合。手拉葫芦暂时吊挂时手拉葫芦的拉链应锁紧防止缓钩。施工中手拉葫芦应选取此设备分量相匹配的 手拉葫芦。起重作业应绑挂坚固，吊钩悬挂点应在吊物重心的垂直线上，吊钩钢丝绳 应保持垂直，不得偏拉斜吊。落钩时应防止由于吊物局部着地而引起吊绳偏 斜。吊物未固定时严禁松钩。10.5 危(wei)险因素：火灾控制措施：严禁在储存或者加工易燃、易爆品的场所10米*围内作业，必要时要采取隔 离措施。动火工作开始前必须办理动火作业票,并做好防火隔离措施。清除焊接地点5米以内的易燃物；无法清除时，应采取可靠的防护措施。焊接工作结束后，必须切断电源、确认无起火危(Wei)险后，方可离开。施工现场擦油的破布
14、及设备集装箱等易燃物品妥善处理，严禁放置在施工 现场或者易引起火灾的地方。施工现场应有足够的消防器材。十一、安全、环保及文明施工措施和要求11.1 安全文明施工措施和要求凡是参加施工的人员，须认真学习和贯彻执行电力建设安全工作规程及上级颁发的有关安全工作文件凡是参加施工的人员必须经三级安全教育，熟悉电力建设安全工作规程并考试合格方准上 岗作业。进入施工现场必须正确佩戴安全帽。高处作业系好安全带，安全带应挂于上方坚固可靠处。上方无挂点时,须拉设保险绳,或者有其他防坠落措施.高处作业需搭设脚手架，且必须在专业人员或者专业人员指导下搭设。作业前检查作业场所，作好安全防护措施，做到三不伤害。管道安装之前应对存放管子悬吊点
