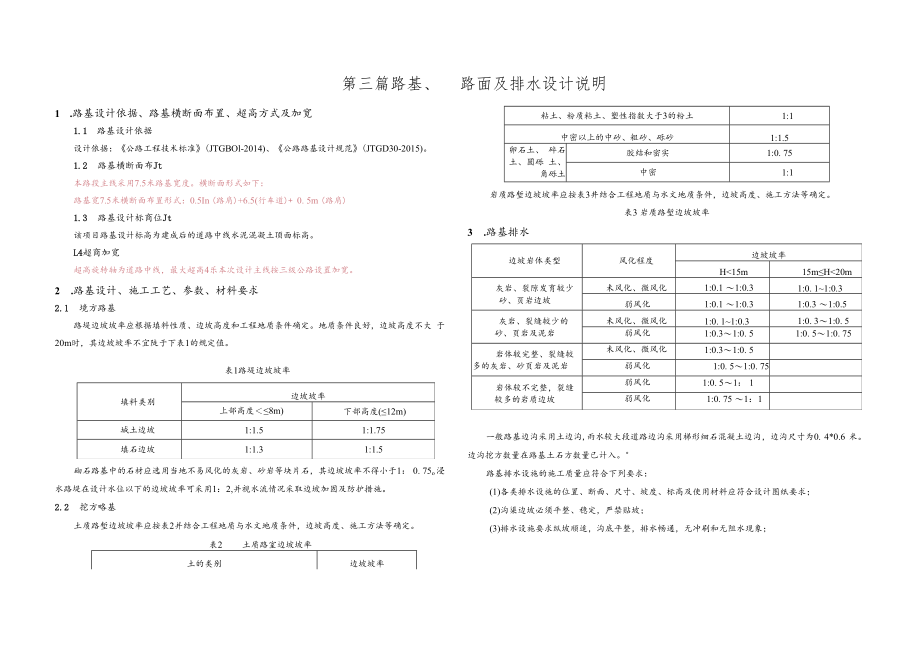

1、第三篇路基、路面及排水设计说明填料类别边坡坡率上部高度8m)下部高度(12m)城土边坡1:1.51:1.75填石边坡1:1.31:1.5表1路堤边坡坡率边坡岩体类型风化程度边坡坡率H15m15mH20m灰岩、裂隙发育较少 砂、页岩边坡未风化、微风化1:0.1 1:0.31:0. 11:0.3弱风化1:0.1 1:0.31:0.3 1:0.5灰岩、裂缝较少的 砂、页岩及泥岩未风化、微风化1:0. 11:0.31:0. 31:0. 5弱风化1:0.31:0. 51:0. 51:0. 75岩体较完整、裂缝较 多的灰岩、砂页岩及泥岩未风化、微风化1:0.31:0. 5弱风化1:0. 51:0. 75岩
2、体较不完整，裂缝 较多的岩质边坡弱风化1:0. 51： 1弱风化1:0. 75 1：11 .路基设计依据、路基横断面布置、超高方式及加宽1.1 路基设计依据设计依据：公路工程技术标准(JTGBOl-2014)、公路路基设计规范(JTGD30-2015)。1.2 路基横断面布Jt本路段主线采用7.5米路基宽度。横断面形式如下：路基宽7.5米横断面布置形式：0.5In (路肩)+6.5(行车道)+ 0. 5m (路肩)1.3 路基设计标商位Jt该项目路基设计标高为建成后的道路中线水泥混凝土顶面标高。L4超商加宽超高旋转轴为道路中线，最大超高4乐本次设计主线按三级公路设置加宽。2 .路基设计、施工工
3、艺、参数、材料要求2.1 境方路基路堤边坡坡率应根据填料性质、边坡高度和工程地质条件确定。地质条件良好，边坡高度不大 于20m时，其边坡坡率不宜陡于下表1的规定值。砌石路基中的石材应选用当地不易风化的灰岩、砂岩等块片石，其边坡坡率不得小于1： 0. 75o 浸水路堤在设计水位以下的边坡坡率可采用1：2,并视水流情况采取边坡加固及防护措施。2.2 挖方略基土质路堑边坡坡率应按表2并结合工程地质与水文地质条件，边坡高度、施工方法等确定。表2土质路室边坡坡率土的类别边坡坡率粘土、粉质粘土、塑性指数大于3的粉土1:1中密以上的中砂、粗砂、砾砂1:1.5卵石土、 碎石土、圆砾 土、角砾土胶结和密实1:0

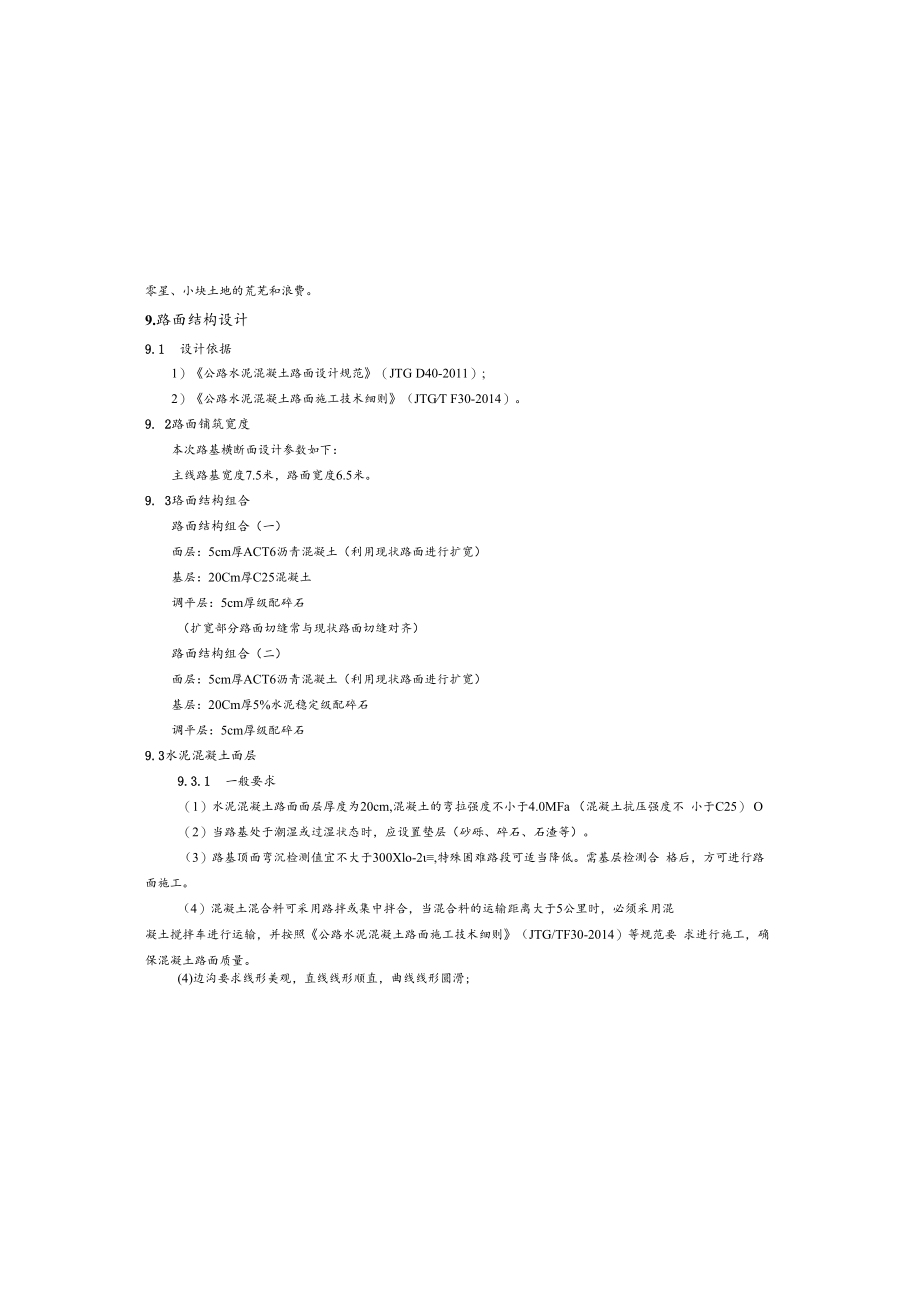

4、. 75中密1:1岩质路堑边坡坡率应按表3井结合工程地质与水文地质条件，边坡高度、施工方法等确定。表3 岩质路堑边坡坡率3 .路基排水一般路基边沟采用土边沟,雨水较大段道路边沟采用梯形细石混凝土边沟，边沟尺寸为0. 4*0.6 米。边沟挖方数量在路基土石方数量已计入。路基排水设施的施工质量应符合下列要求：(1)各类排水设施的位置、断面、尺寸、坡度、标高及使用材料应符合设计图纸要求；(2)沟渠边坡必须平整、稳定，严禁贴坡；(3)排水设施要求纵坡顺适，沟底平整，排水畅通，无冲刷和无阻水现象；零星、小块土地的荒芜和浪费。9.路面结构设计9.1 设计依据1）公路水泥混凝土路面设计规范（JTG D40-
5、2011）;2）公路水泥混凝土路面施工技术细则（JTGT F30-2014）。9. 2路面铺筑宽度本次路基横断面设计参数如下：主线路基宽度7.5米，路面宽度6.5米。9. 3珞面结构组合路面结构组合（一）面层：5cm厚ACT6沥青混凝土（利用现状路面进行扩宽）基层：20Cm厚C25混凝土调平层：5cm厚级配碎石（扩宽部分路面切缝常与现状路面切缝对齐）路面结构组合（二）面层：5cm厚ACT6沥青混凝土（利用现状路面进行扩宽）基层：20Cm厚5%水泥稳定级配碎石调平层：5cm厚级配碎石9.3水泥混凝土面层9.3.1 一般要求（1）水泥混凝土路面面层厚度为20cm,混凝土的弯拉强度不小于4.0MFa

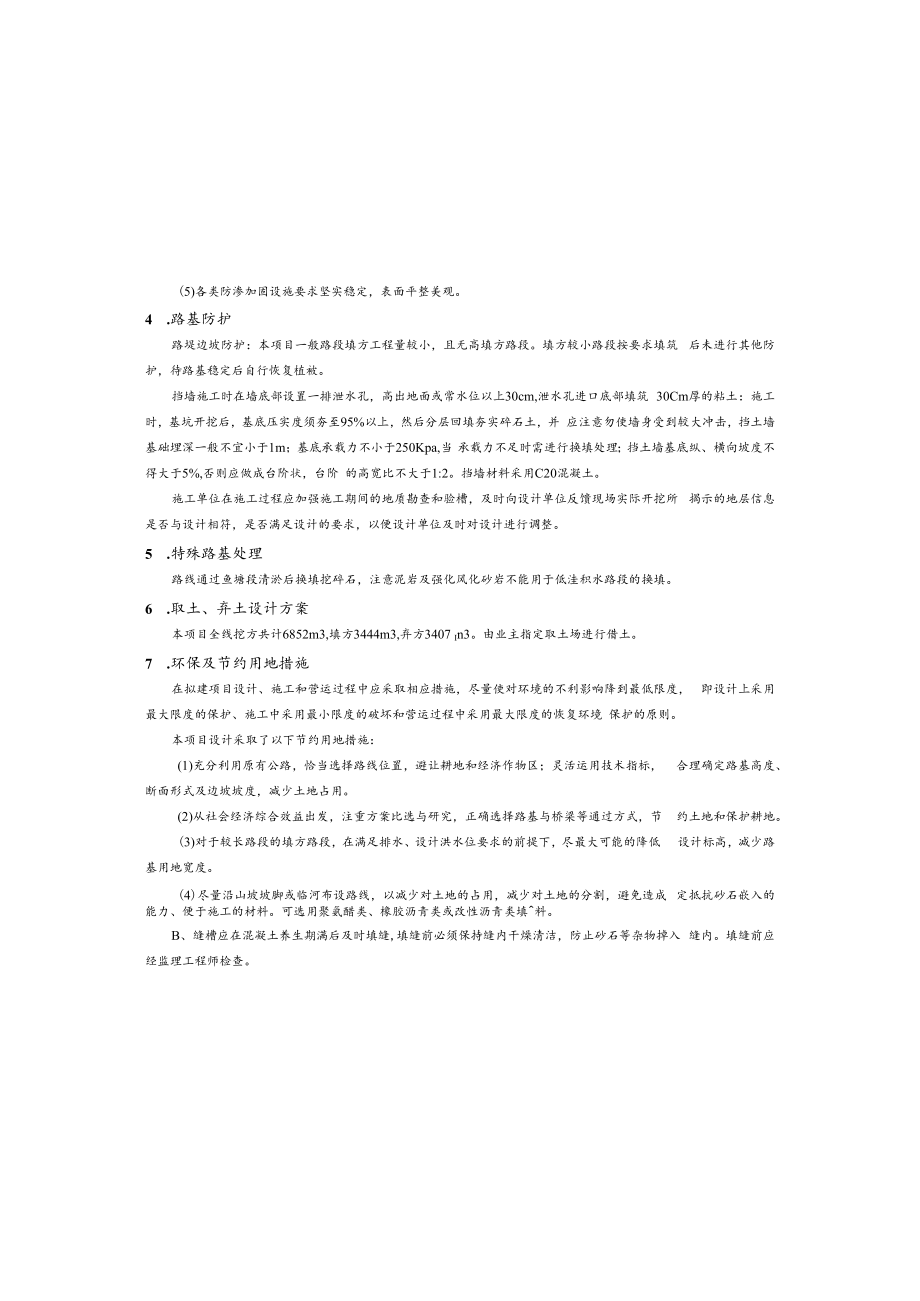

6、 （混凝土抗压强度不 小于C25） O（2）当路基处于潮湿或过湿状态时，应设置垫层（砂砾、碎石、石渣等）。（3）路基顶面弯沉检测值宜不大于300Xlo-2,特殊困难路段可适当降低。需基层检测合 格后，方可进行路面施工。（4）混凝土混合料可采用路拌或集中拌合，当混合料的运输距离大于5公里时，必须采用混凝土搅拌车进行运输，并按照公路水泥混凝土路面施工技术细则（JTG/TF30-2014）等规范要 求进行施工，确保混凝土路面质量。(4)边沟要求线形美观，直线线形顺直，曲线线形圆滑;(5)各类防渗加固设施要求坚实稳定，表面平整美观。4 .路基防护路堤边坡防护：本项目一般路段填方工程量较小，且无高填方路
7、段。填方较小路段按要求填筑 后未进行其他防护，待路基稳定后自行恢复植被。挡墙施工时在墙底部设置一排泄水孔，高出地面或常水位以上30cm,泄水孔进口底部填筑 30Cm厚的粘土：施工时，基坑开挖后，基底压实度须夯至95%以上，然后分层回填夯实碎石土，并 应注意勿使墙身受到较大冲击，挡土墙基础埋深一般不宜小于1m；基底承载力不小于250Kpa,当 承载力不足时需进行换填处理；挡土墙基底纵、横向坡度不得大于5%,否则应做成台阶状，台阶 的高宽比不大于1:2。挡墙材料采用C20混凝土。施工单位在施工过程应加强施工期间的地质勘查和验槽，及时向设计单位反馈现场实际开挖所 揭示的地层信息是否与设计相符，是否满
8、足设计的要求，以便设计单位及时对设计进行调整。5 .特殊路基处理路线通过鱼塘段清淤后换填挖碎石，注意泥岩及强化风化砂岩不能用于低洼积水路段的换填。6 .取土、弃土设计方案本项目全线挖方共计6852m3,填方3444m3,弃方3407 In3。由业主指定取土场进行借土。7 .环保及节约用地措施在拟建项目设计、施工和营运过程中应采取相应措施，尽量使对环境的不利影响降到最低限度， 即设计上采用最大限度的保护、施工中采用最小限度的破坏和营运过程中采用最大限度的恢复环境 保护的原则。本项目设计采取了以下节约用地措施：(1)充分利用原有公路，恰当选择路线位置，避让耕地和经济作物区；灵活运用技术指标， 合理
9、确定路基高度、断面形式及边坡坡度，减少土地占用。(2)从社会经济综合效益出发，注重方案比选与研究，正确选择路基与桥梁等通过方式，节 约土地和保护耕地。(3)对于较长路段的填方路段，在满足排水、设计洪水位要求的前提下，尽最大可能的降低 设计标高，减少路基用地宽度。(4)尽量沿山坡坡脚或临河布设路线，以减少对土地的占用，减少对土地的分割，避免造成 定抵抗砂石嵌入的能力、便于施工的材料。可选用聚氨醋类、橡胶沥青类或改性沥青类填料。B、缝槽应在混凝土养生期满后及时填缝,填缝前必须保持缝内干燥清洁，防止砂石等杂物掉入 缝内。填缝前应经监理工程师检查。C、填缝料应与混凝土壁粘附紧密,其灌注深度宜为箕宽的五
10、倍,当深度大于3040mm时，可填 入多孔柔性衬底材料。在夏季应使熄缝料灌至与板面齐平，在冬季则应稍低于板面。D、在开放交通前，填缝料应有充分的时间硬结。9.3.2材料要求(1)水泥采用道路硅酸盐水泥或普通硅酸盐水泥32. 5级，其28天抗压强度不低于32.5Mpa,抗折强度 不低于5. OMpa0(2)粗集料粗集料应采用质地坚硬、耐久、干净的碎石、破碎卵石或卵石。面层混凝土用粗集料级别应不 低于II级。(3)细集料细集料应采用质地坚硬、耐久、洁净的天然砂、机制砂或混合砂。砂含泥量不得大于3% (按 质量计)。(4)水符合现行生活饮用水卫生标准(GB5749)的饮用水可直接作为混凝土搅拌与养生
11、用水。非 饮用水应进行水质检验，并应符合下表要求，还应与蒸馆水进行水泥凝结时间与水泥股砂强度的对 比试聆；对比试验的水泥初凝与终凝时间差均不应大于30min,水泥胶砂3d和28d强度不应低于 蒸慌水配置的水泥胶砂3d和28d强度的90(5)钢筋路面所用传力杆、拉杆等钢筋应符合国家有关标准和现行行业相关标准的规定。路面钢筋应顺直，不得有裂纹、断伤、刻痕、表面油污和锈蚀。传力杆钢筋加工应锯断，不得 挤压切断；新口应垂直、光圆，用砂轮打磨掉毛剌，并加工成23mm圆倒角。(6)思凝土的配合比配合比应根据现场原材料的情况进行28d龄期的抗弯拉强度试验确定水泥剂量，混凝土面板 28d设计弯拉强度4. 5M
12、Pa (建议配合比水泥：砂：石子：水=LoO: 1. 59: 3.39: 0.47,最终配合9.3.2接缝设计(1)横向缩缝横向缩缝应与路面中心线垂直，并符合图纸要求。A、横向缩缝采用切缝法施工。当混凝土达到设计强度612 MPa时,可以进行切缝，一般气温 在30tC以上时,8IOh切割；气温27301时IO12h切割；气温在20cC-27aC时1220h,最 多不超过24h(.B、横向缩缝的切割,必须按设计规范要求的切缝深度进行切割，避免切缝深度不足，引起不规则 的断板。(2)胀缝A、胀经应与路面中心线垂直，缝壁必须垂直并符合图纸要求。B,胀缝的缝隙宽度必须一致,缝中不得连浆。缝隙上部应浇筑
13、域健料，下部应设置胀缝板。C、胀缝传力杆的活动端，可设在缝的一边或交错布置，固定后的传力杆必须平行于板面及路面 中心线,，其误差不得大于5mm。D、在临近桥梁或其他固定构筑物处、隧道口、与柔性路面相接处、板厚改变处、小半径平曲 线和凹形竖曲线纵坡变换处，均应设胀缝。在临近构造物处的胀缝，应根据施工温度至少设置2条。E、胀缝传力杆采用28mm光圆钢筋，长度为40cm,间距为30cm。(3)横向施工缝A、每天工作结束或浇筑工序中断超过30Inin混凝土已初凝时,应设置设传力杆的横向施工缝。B、横向施工缝的位置宜与胀缝或缩缝设计位置吻合，与路面中心线垂直。C、多车道路面的施工缝应避免设在同一横断面上
14、。D、横向施工绫传力杆采用28mm光圆钢筋，长度为40cm,间距为30cm。(4)纵向施工绫A,现状路面与扩宽侧路面交接处设置设拉杆的纵向施工缝。B纵向施工绫上部锯切槽口，深度为3cm,宽度为6mm,槽内灌塞填缝料。C、拉杆采用Mmm螺纹钢筋，设置在板厚中央，对中部IOCm范围内进行防锈处理。(5)填缝A、面板所有接缝凹槽都应按图纸规定,用烧缝料填缝。填料应选用与混凝土接缝槽壁粘结力强、 回弹性好、适应混凝土板收缩、不溶于水、不渗水、高温时不流淌、低温时不脆裂、耐老化、有一残留延度（1（TC）不小于（Cnl）6注：试验方法按照国家现行标准公路工程沥青及沥青混合料试验规程（JTGE20-2（HD规 定的方法执行。9.6.2 改性沥青改性沥青采用成品SBS改性沥青，且满足SBS类（I-D）改性沥青的技术要求。表8-9聚合物改性沥青技术要求指标单位SBS(I 类)I-D针入度（25（、IOog、5s)0. Imm30-60针入度指数PI不小于0延度(5cmin, 15iC )不小于cm20软化点不小于T60运动粘度U135r不大于Pa. s3闪点(COC)不小于r230溶解度不小于%99弹性恢复25C不小于%75粘韧性不小于N m韧性不小于N m贮存稳定性离析，48h软化点差,不大于C2.5TFOT （或RTFQT）后残留物质量变化不大于%1.0
