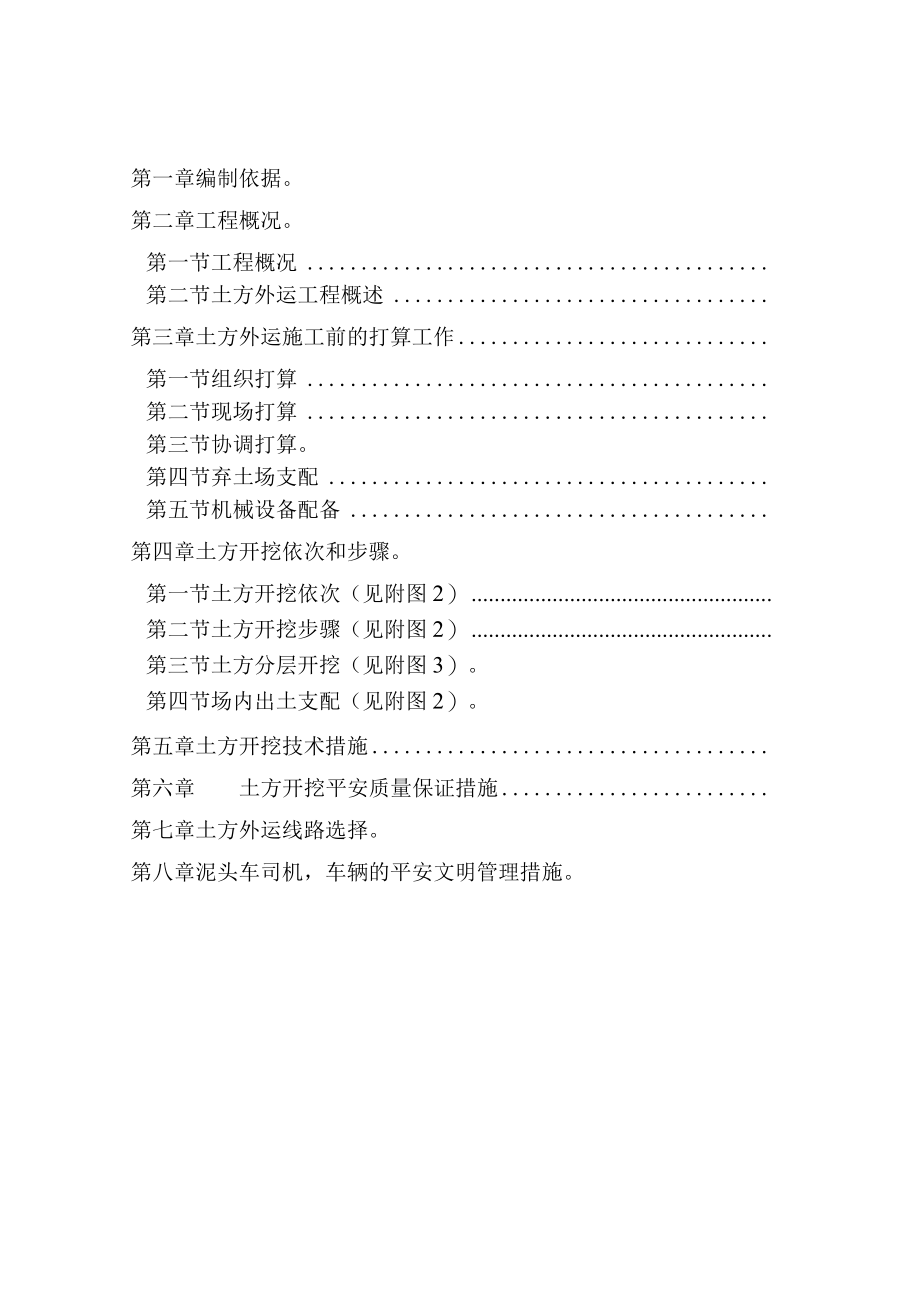

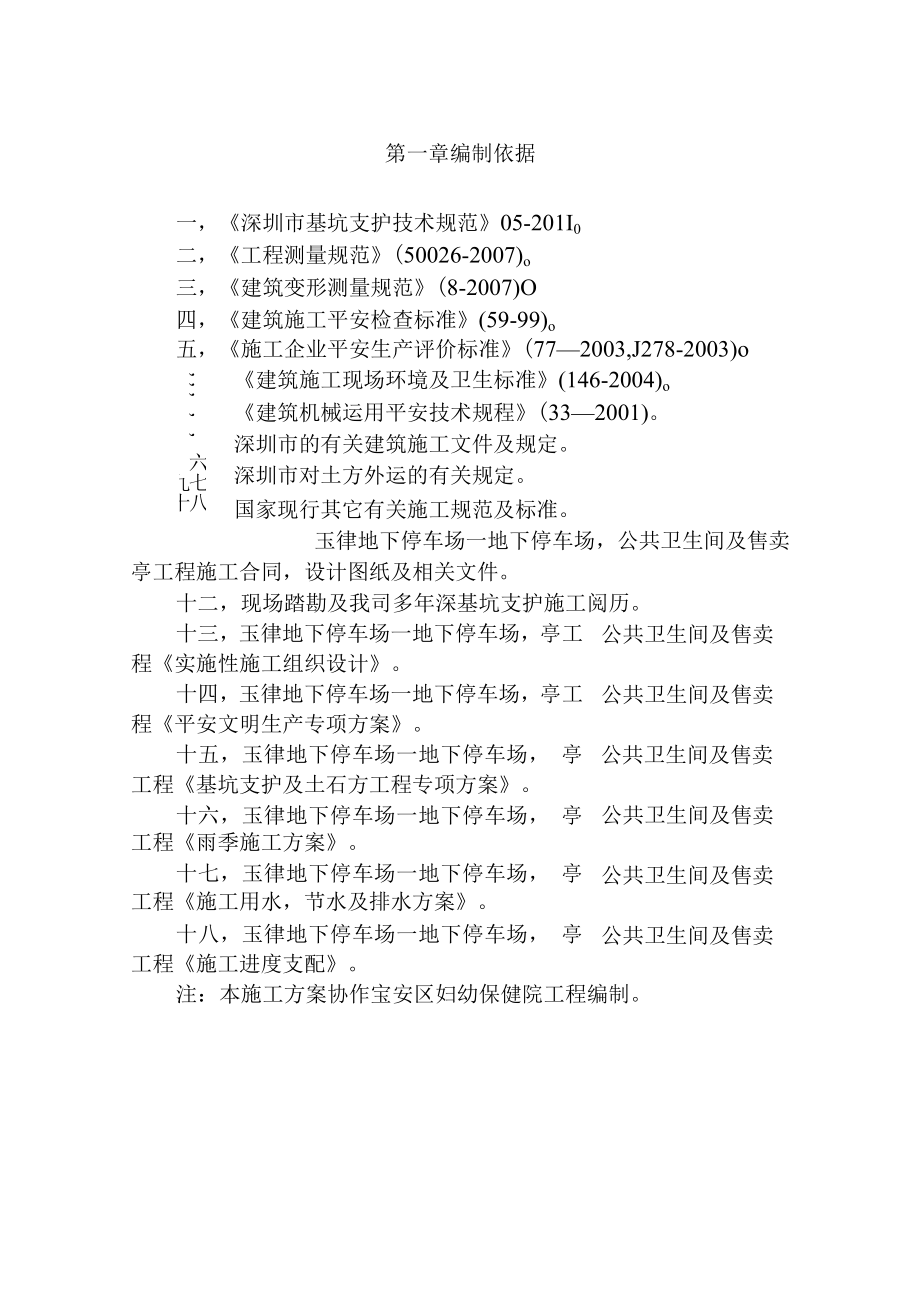

1、第一章编制依据。第二章工程概况。第一节工程概况第二节土方外运工程概述第三章土方外运施工前的打算工作第一节组织打算第二节现场打算第三节协调打算。第四节弃土场支配第五节机械设备配备第四章土方开挖依次和步骤。第一节土方开挖依次（见附图2）第二节土方开挖步骤（见附图2）第三节土方分层开挖（见附图3）。第四节场内出土支配（见附图2）。第五章土方开挖技术措施第六章土方开挖平安质量保证措施第七章土方外运线路选择。第八章泥头车司机，车辆的平安文明管理措施。第一章编制依据一，深圳市基坑支护技术规范05-201I0二，工程测量规范(50026-2007)o三，建筑变形测量规范(8-2007)O四，建筑施工平安检查
2、标准(59-99)o五，施工企业平安生产评价标准(772003,J278-2003)o, , , 六七八九十建筑施工现场环境及卫生标准(146-2004)o建筑机械运用平安技术规程(332001)。深圳市的有关建筑施工文件及规定。深圳市对土方外运的有关规定。国家现行其它有关施工规范及标准。玉律地下停车场一地下停车场，公共卫生间及售卖亭工程施工合同，设计图纸及相关文件。十二，现场踏勘及我司多年深基坑支护施工阅历。十三，玉律地下停车场一地下停车场，亭工程实施性施工组织设计。十四，玉律地下停车场一地下停车场，亭工程平安文明生产专项方案。十五，玉律地下停车场一地下停车场， 亭工程基坑支护及土石方工程专

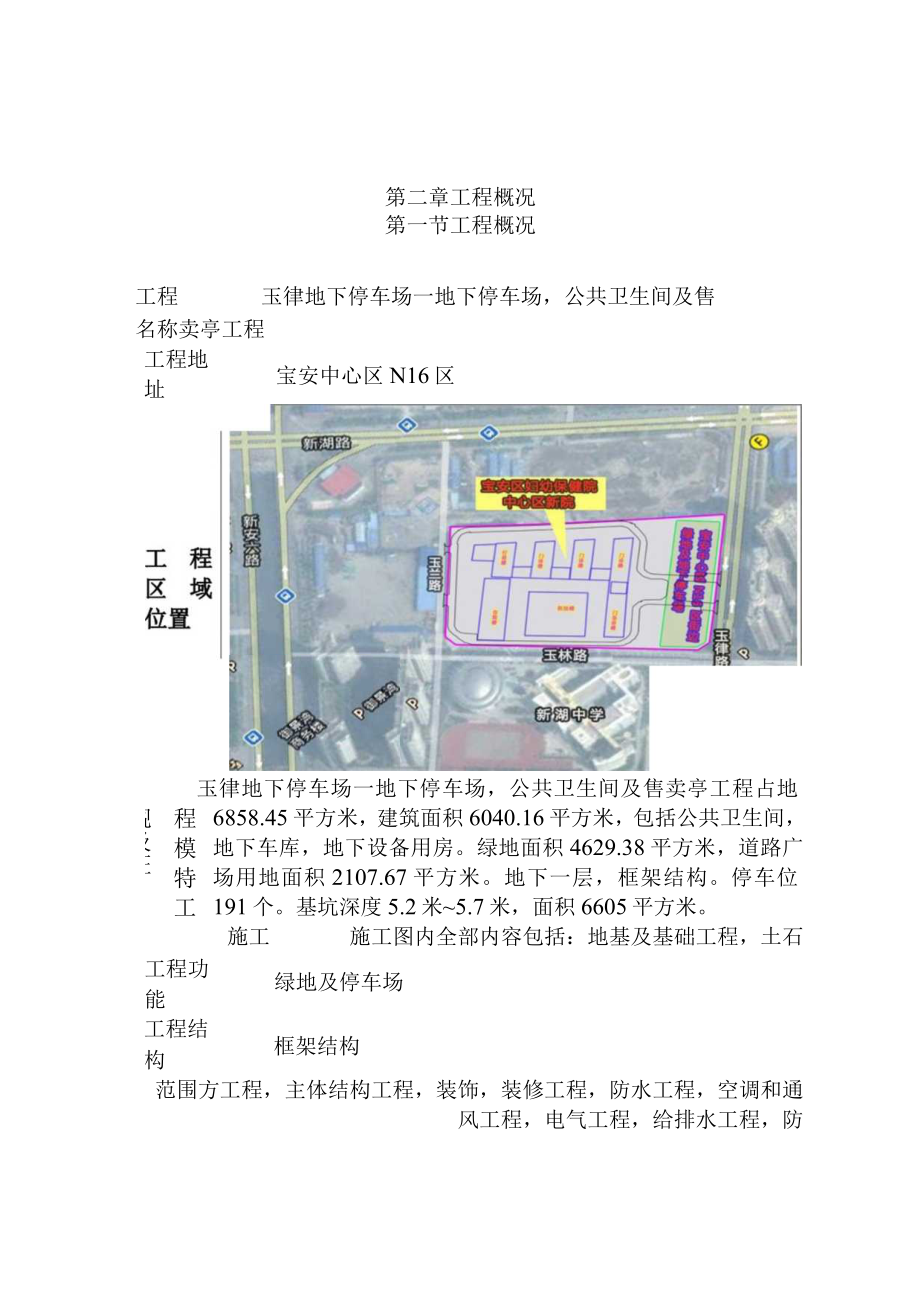

3、项方案。十六，玉律地下停车场一地下停车场， 亭工程雨季施工方案。十七，玉律地下停车场一地下停车场， 亭工程施工用水，节水及排水方案。十八，玉律地下停车场一地下停车场， 亭工程施工进度支配。公共卫生间及售卖公共卫生间及售卖公共卫生间及售卖公共卫生间及售卖公共卫生间及售卖公共卫生间及售卖注：本施工方案协作宝安区妇幼保健院工程编制。第二章工程概况第一节工程概况工程玉律地下停车场一地下停车场，公共卫生间及售名称卖亭工程宝安中心区N16区工程地址程模特工规及征工程功能绿地及停车场工程结构框架结构玉律地下停车场一地下停车场，公共卫生间及售卖亭工程占地6858.45平方米，建筑面积6040.16平方米，包括
4、公共卫生间，地下车库，地下设备用房。绿地面积4629.38平方米，道路广场用地面积2107.67平方米。地下一层，框架结构。停车位191个。基坑深度5.2米5.7米，面积6605平方米。施工施工图内全部内容包括：地基及基础工程，土石范围方工程，主体结构工程，装饰，装修工程，防水工程，空调和通风工程，电气工程，给排水工程，防排烟工程，消防工程，室外工程，园林环境景观工程，公厕，景观照明，室外给排水，电气，围墙，门卫，绿色环保工程，大门，道路，广场，停车场和综合布线，白蚁防治，场地清运，其他附属工程及全部相应施工措施等。工程工期开工日期2012年04月02日，完工日期2014年04月03日，施工总
5、工期732日历天工程质量合格，深圳市绿色建筑银级认证，深圳市优质工程奖和广东省平安文明工地奖平安目标五无标准（无死亡，无重伤，无火灾，无中毒，无倒塌），严格按建设部一标三规范组织施工，严格执行及甲方签订的平安生产合同。明工文施时严格依据深圳市建设工程现场文明施工检查评定标准的要求达到“深圳市绿色建筑银级认证”的标准,并争夺“广东省平安文明工地奖”。场件周环现条及边境一，本工程项目位于深圳市宝安中心区新湖路及玉律路交叉口，东南紧邻玉律路,西侧为玉林路，学校，北边为玉兰路,南侧为N16街边绿地，玉律路。建筑场地北侧约150米有一加油站。现场较平坦，施工现场有两条建成市政道路,道路卜有各类管线,东侧
6、为房地产项目。二，施工用水管线从现场四周市政给水管网处引入。三，施工用电：工程紧邻宝安区玉林路，电力资源较丰富，施工用电从现场玉兰路南侧配电箱内接出。第二节土方外运工程概述本工程基坑开挖面积约0.63万m2,剩余土方开挖深度4.1m,土方外运约3.0万方。基坑开挖范围内涉及主要地层有素填土，淤泥（质土），各土层分布不均，基坑土方开挖期间建筑物，道路，管线及基坑坡顶等对不匀称沉降敏感,如超挖极易发生坍塌事故。土方开挖前的主动降水和开挖过程中的自然降水也会对周边管线及建筑物造成沉降影响。因此，土方挖运是本项目施工的一个重点和难点。本工程位于深圳市宝安中心区新湖路及玉律路交叉口，主要交通要道为“施工
7、现场f玉律路一新湖路一宝安区”，其中新湖路为宝安区内主要城市干道之一，道路沿线两侧有住宅小区，学校，商场，酒店等，由于土方开挖量大，须要大量运输车辆调配和外运。加强土方运输的管理，特殊是对泥头车的管理特别重要。第三章土方外运施工前的打算工作第一节组织打算项目部成立土方外运施工领导小组，人员组成如下：组长：林秀雄副组长：陈宝强郑兴裕成员：黄兆雄陈水才蔡选武第二节现场打算一，测量打算做好场地限制网的测量工作，建立限制基准点，测放基坑干”边线。将高程限制点引至基坑旁边，以便利随时限制清土标l。二，基坑出入口设置冲洗池和沉淀池，对土方车辆冲洗后方能进入市政道路，场内道路做好地面硬化。开挖前完成坡顶护栏
8、及临时排水沟的砌筑。三，基坑场地安装照明灯，做好夜间赶工的照明打算工作。_四，施工过程中随时跟进测量，保证开挖线尺寸及标lO第三节协调打算提前办好渣土受纳许可证，核查泥头车，挖掘机及操作司机的有关证件，保证各项手续齐全完善。二，做好施工协调协作工作，主动及市道路道路及交通主管部门协调，并做好场地周边及运输道路沿线单位和居民的协作工作，为土方外运工作的顺当进行创建有利条件。第四节弃土场支配依据实地考察及调研，经协调后，选定弃土场位于沙井镇,距离施工场地约4O公里。第五节机械设备配备依据施工进度支配支配，结合土方外运距离及现场施工实际状况，支配配备挖掘机6台(Im3),泥头车70台(10m3)o第
9、四章土方开挖依次和步骤第一节土方开挖依次（见附图2）结合项目总体施工进度支配的要求，基坑土方开挖总体依据自施工A区往施工B区，施工C区依次推动的方案进行。二，首先开挖基坑周边上层土方至混凝土冠梁底标高，刚好施作混凝土冠梁。三，在保证基坑周边上层土方开挖进度的状况下，基坑中央先行开挖，基坑周边区域待支护体达到28天龄期后开挖，并施作坑壁喷锚支护。第二节土方开挖步骤（见附图2）第一步：搅拌桩检测后，开挖基坑周边黄色区域（一）至冠梁底标高，灌注桩检测合格后进行混凝土冠梁施工，随后进行边坡喷锚支护。同时开挖基坑中央区域（1）,中央区域（1）边开挖边换填；第二步：同第一步，依次进行基坑周边蓝色区域（二）
10、及绿色区域（三）施工；第三步：当开挖完成中央区域（1）,随即进行该地段的换填检测，混凝土垫层，防水层，防水爱护层，钢筋绑扎，承台及底板混凝土施工；第四步：随后依据图示依次进行中央区域（2）,（3）施工；第五步：依据基坑支护龄期状况，随后进行基坑（4）,（5）（20）区域施工。第三节土方分层开挖（见附图3）坑内土方分两层开挖，两层间预留台阶位置标高在+05米，一层土方由地面挖机干脆挖土装车，二层土方由台阶上的挖机倒挖至台阶上，由地面挖机挖土装车。开挖承台土方时，在坑底布置一台小型挖机，将土倒挖至台阶上，由地面挖机挖土装车。第四节场内出土支配（见附图2）开挖前期土方运输车辆主要从东北，西南两个出口
11、进出,东南出口作为备用。当施工A区临时出土道路开挖后，运输车辆从东南，西南两个出口进出。一，紧密结合工程周边自然环境，工程地质条件，设计图纸及施工的特点和要求，充分考虑现场条件，运输条件，分段施工步骤和工程总体部署等各种因素，支配好各工序的穿插施工，有效投入和合理支配足够的土方工程的机械设备，合理支配土方开挖的先后依次，分段开挖部位和深度以及运输坡道的合理布置，以满意工期要求。二，基坑开挖必需遵守先支护后开挖的原则，分层，分段，对称开挖，分层开挖高度不超过3m,每段不超过30m,详细以现场实际状况确定，避开进行大面积土方开挖。以保证基坑开挖期间的边坡稳定和平安。三，挖至距基坑底面300后停止机
12、械开挖，实行人工开挖的方式进行，同时开挖至基坑底符合设计标高后马上进行防雷接地网的铺设，并刚好按设计要求施工混凝土垫层进行基坑封底，避开基坑底长期曝露在外。四，基坑四周地面附加荷载（施工机械行走，建筑材料堆放，基坑挖出土方堆置等）不得超过20,且附加荷载离开基坑坑顶距离不得少于1.0m0五，基坑开挖期间，周边区的土方开挖要听从支护施工班组指挥，不得强行开挖，距坑壁200土方采纳人工开挖，分层开挖高度不超过冠梁底标高和小于3m高度。挖斗严禁碰撞已支护结构，开挖到位严禁超挖和欠挖，以免影响支护施工和边坡稳定。在基坑内留设土方运输坡道，宽8%坡度为1:6。六，土方工程要为后续坑壁喷锚施工刚好创建工作
13、面。依据现场停车条件，弃土点，运输线路和机械效率，需对泥头车有效管理，按序分批，分时段进场。支配专人调度指挥，避开造成场内，场外停放大量泥头车，造成交通堵塞和管理混乱。运输车辆距基坑边缘应不小于6m。七，基坑开挖前，在坡顶挖排水沟，修三级沉淀池，并始终保证截，排水顺畅，沟内无积水。基坑内采纳明排集水的方法抽走基坑内集水，开挖期间刚好施工排水沟和集水井，以便刚好排走基坑内集水。开挖前间隔3Om挖一集水坑，用抽水泵抽至临时排水沟外排。抽水期间，做好坑外地下水位的观测工作和因地下水位过渡下降的回灌打算工作。八,在整个土方施工期间，须进行坡顶位移及地面，管线和接近建筑物的沉降观测，并作好记录。当发觉边
14、坡有失稳迹象时，马上实行削坡，坡顶减载，土钉支护或坡脚压载等处理措施。九，基坑开挖前必需严格保证支护结构各构件的养护时间，保证其达到足够的强度后方可开挖下一层土方；各侧围护桩养护时间应超过7天以上方能进行土方开挖，且等上一层喷射碎养护24小时以上后才能允许开挖该施工段土方。十，参及施工的人，车持合法证件，项目部须对泥头车司机常常性组织培训，学习深圳市新的交通法规和有关泥头车运输的各项规定，遵纪遵守法律，合法营运。十一，土方工程须符合深圳市环境爱护要求，科学组织以削减交通拥堵和噪音等对市民生活的影响等。出入口必需依据要求设置冲洗池，装载车出土时车辆必需冲洗干净然后才能进入市政道路。第六章土方开挖
15、平安质量保证措施一，采纳“分层开挖，严禁超挖”原则。二，开挖前对施工场地内地下管线进行全面了解，如遇地下管线，不得盲目开挖，刚好向项目部，监理，业主和有关部门报告。三，对分层挖掘的深度视实际挖掘时的土质状况，周边环境，作详细调整，若表层土质较硬，则第一层可挖稍薄一点，以利于第二层挖土时停挖机。若表层土质表软则第一层略微挖深点，以削减下层挖掘机翻土量，从而加快挖土速度。分层挖土的目的是减轻土体向前挤压力，上一层和下一层的距离不宜长也不宜短，如距离过短则失去了卸荷的作用和意义，但也不行太长，过长会增加挖机的开挖距离，影响施工功效。四，挖土以机械为主，人工为辅，底板底以下300厚土体必需用人工开挖。机械挖土至预定标高后，马上进行人工修土和设垫层，严禁扰动老土。五，在用机械挖土时必需留意，挖土深度严禁超过设计标高，不得损坏支护结构体系。六，基坑开挖后，对雨天必需慎重考虑，仔细对待，视雨量大小而定，必要时必需停工。因基坑内的土体本身土质较差，当基坑开挖后，或多或少对支护结构有所影响。七，基坑开挖做到机挖人修，“五边”施工，
