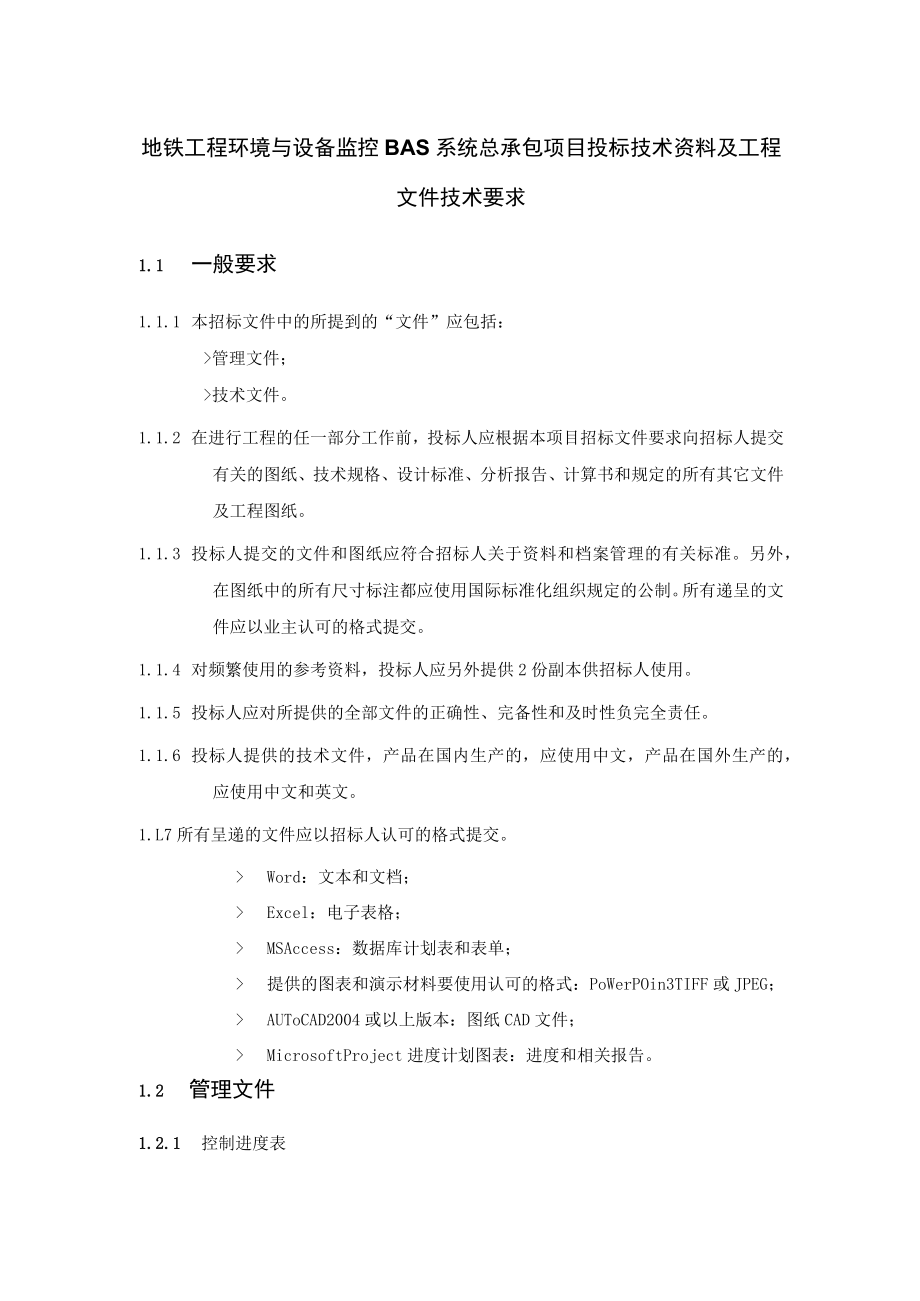

1、地铁工程环境与设备监控BAS系统总承包项目投标技术资料及工程文件技术要求1.1 一般要求1.1.1 本招标文件中的所提到的“文件”应包括：管理文件；技术文件。1.1.2 在进行工程的任一部分工作前，投标人应根据本项目招标文件要求向招标人提交有关的图纸、技术规格、设计标准、分析报告、计算书和规定的所有其它文件及工程图纸。1.1.3 投标人提交的文件和图纸应符合招标人关于资料和档案管理的有关标准。另外，在图纸中的所有尺寸标注都应使用国际标准化组织规定的公制。所有递呈的文件应以业主认可的格式提交。1.1.4 对频繁使用的参考资料，投标人应另外提供2份副本供招标人使用。1.1.5 投标人应对所提供的全
2、部文件的正确性、完备性和及时性负完全责任。1.1.6 投标人提供的技术文件，产品在国内生产的，应使用中文，产品在国外生产的，应使用中文和英文。1.L7所有呈递的文件应以招标人认可的格式提交。 Word：文本和文档； Excel：电子表格； MSAccess：数据库计划表和表单； 提供的图表和演示材料要使用认可的格式：PoWerPOin3TIFF或JPEG； AUToCAD2004或以上版本：图纸CAD文件； MicrosoftProject进度计划图表：进度和相关报告。1.2 管理文件1.2.1 控制进度表1.2.1.1 投标人应在合同生效后，应招标人要求以图表形式提交本工程控制进度。该进度应

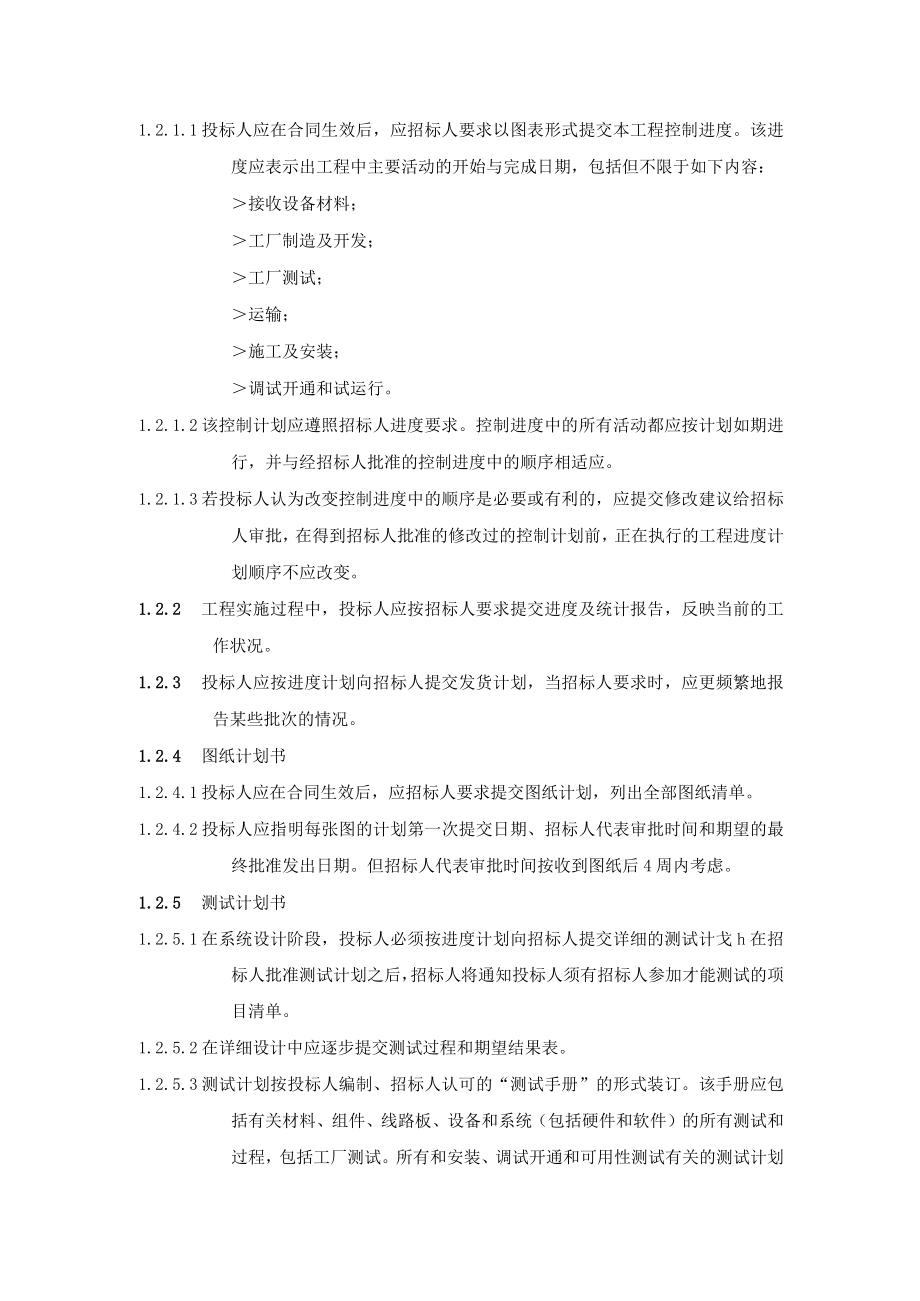

3、表示出工程中主要活动的开始与完成日期，包括但不限于如下内容：接收设备材料；工厂制造及开发；工厂测试；运输；施工及安装；调试开通和试运行。1.2.1.2 该控制计划应遵照招标人进度要求。控制进度中的所有活动都应按计划如期进行，并与经招标人批准的控制进度中的顺序相适应。1.2.1.3 若投标人认为改变控制进度中的顺序是必要或有利的，应提交修改建议给招标人审批，在得到招标人批准的修改过的控制计划前，正在执行的工程进度计划顺序不应改变。1.2.2 工程实施过程中，投标人应按招标人要求提交进度及统计报告，反映当前的工作状况。1.2.3 投标人应按进度计划向招标人提交发货计划，当招标人要求时，应更频繁地报
4、告某些批次的情况。1.2.4 图纸计划书1.2.4.1 投标人应在合同生效后，应招标人要求提交图纸计划，列出全部图纸清单。1.2.4.2 投标人应指明每张图的计划第一次提交日期、招标人代表审批时间和期望的最终批准发出日期。但招标人代表审批时间按收到图纸后4周内考虑。1.2.5 测试计划书1.2.5.1 在系统设计阶段，投标人必须按进度计划向招标人提交详细的测试计戈h在招标人批准测试计划之后，招标人将通知投标人须有招标人参加才能测试的项目清单。1.2.5.2 在详细设计中应逐步提交测试过程和期望结果表。1.2.5.3 测试计划按投标人编制、招标人认可的“测试手册”的形式装订。该手册应包括有关材料

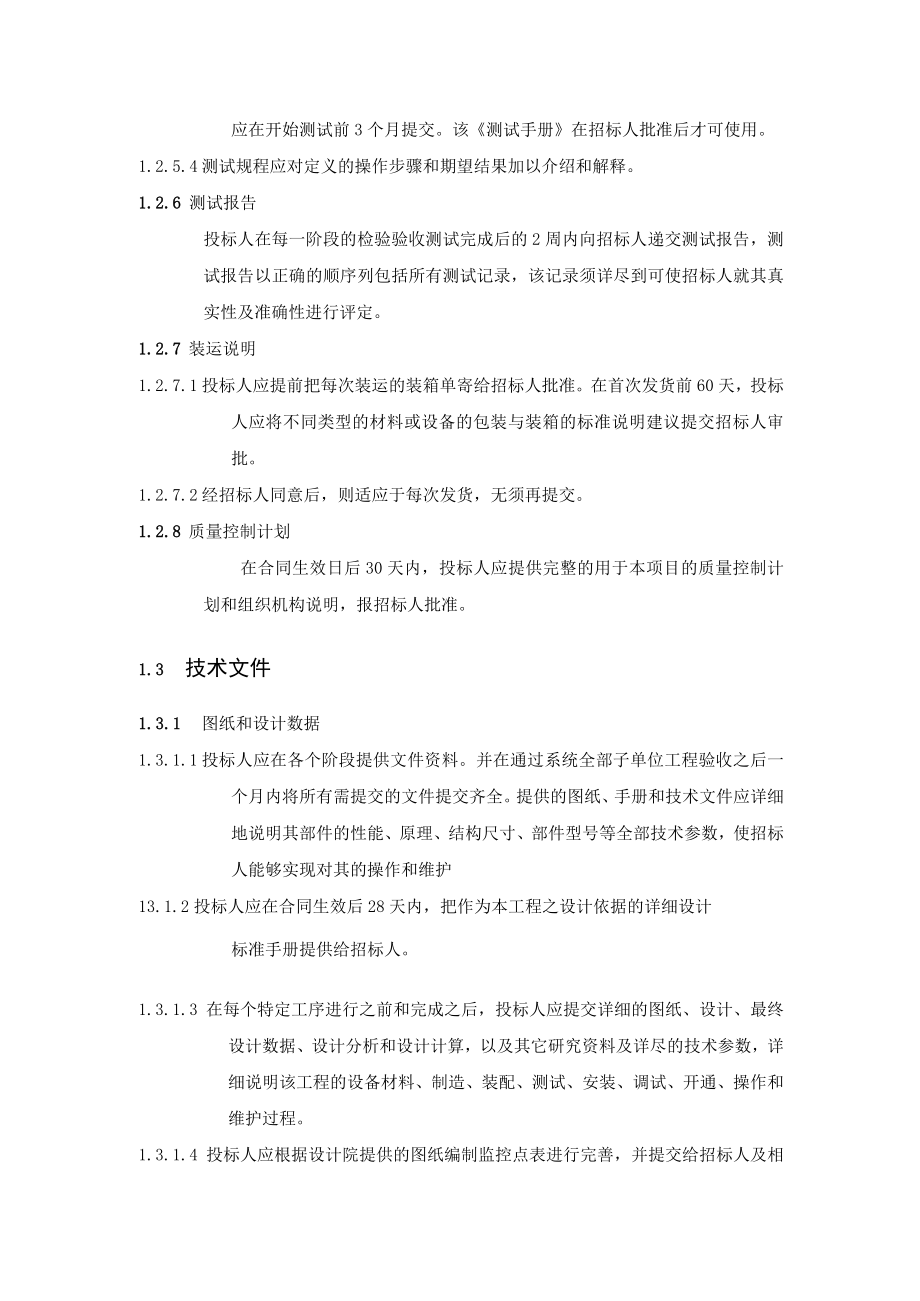

5、、组件、线路板、设备和系统（包括硬件和软件）的所有测试和过程，包括工厂测试。所有和安装、调试开通和可用性测试有关的测试计划应在开始测试前3个月提交。该测试手册在招标人批准后才可使用。1.2.5.4 测试规程应对定义的操作步骤和期望结果加以介绍和解释。1.2.6 测试报告投标人在每一阶段的检验验收测试完成后的2周内向招标人递交测试报告，测试报告以正确的顺序列包括所有测试记录，该记录须详尽到可使招标人就其真实性及准确性进行评定。1.2.7 装运说明1.2.7.1 投标人应提前把每次装运的装箱单寄给招标人批准。在首次发货前60天，投标人应将不同类型的材料或设备的包装与装箱的标准说明建议提交招标人审批
6、。1.2.7.2 经招标人同意后，则适应于每次发货，无须再提交。1.2.8 质量控制计划在合同生效日后30天内，投标人应提供完整的用于本项目的质量控制计划和组织机构说明，报招标人批准。1.3 技术文件1.3.1 图纸和设计数据1.3.1.1 投标人应在各个阶段提供文件资料。并在通过系统全部子单位工程验收之后一个月内将所有需提交的文件提交齐全。提供的图纸、手册和技术文件应详细地说明其部件的性能、原理、结构尺寸、部件型号等全部技术参数，使招标人能够实现对其的操作和维护13.1.2投标人应在合同生效后28天内，把作为本工程之设计依据的详细设计标准手册提供给招标人。1.3.1.3 在每个特定工序进行之
7、前和完成之后，投标人应提交详细的图纸、设计、最终设计数据、设计分析和设计计算，以及其它研究资料及详尽的技术参数，详细说明该工程的设备材料、制造、装配、测试、安装、调试、开通、操作和维护过程。1.3.1.4 投标人应根据设计院提供的图纸编制监控点表进行完善，并提交给招标人及相关单位。投标人用于生产的手册和技术文件，应是经招标人确认的图纸。招标人的确认仅表明招标人已同意投标人按图生产，但设备的技术性能和准确性由投标人负责。如果图纸经过确认，投标人未经招标人认可，不按图生产，招标人有权拒绝接收产品。1.3.1.5 投标人应对图纸最终批准之前已购的设备材料和已完成的工作负责。图纸、手册和技术文件在设计
8、和制造过程中有更新时，卖方应及时向业主提供最新的更新部分，并指明更新前的部分。详细的图纸及技术规范应包括但不限于下列内容：控制柜端子接线图；控制箱端子接线图；二通阀配电箱接线图；配电箱端子接线图；配电箱端子接线图；控制箱、配电箱安装图；控制柜安装图；光纤安装图；压差传感器安装接线图；压力传感器安装接线图；电动二通阀安装接线图；风管式温湿度传感器安装接线图；室内温湿度传感器安装接线图；水管式温度传感器安装接线图；室内温度传感器安装接线图；IBP盘台整体结构示意图；IBP接线端子图；服务器柜和网络柜底座支架安装图；UPS底座支架结构安装图；服务器柜和网络柜接线端子图；应提供图纸所引用技术条件的适用
9、要求，包括所有外购设备的产品目录、说明、印刷的技术参数、设计数据、设计分析和计算、制造厂的产品说明、测试报告、主要特性和手册，这些资料应能充分表明该设备与合同的要求相符。1.1.1.2 （套数）1.3.2.1 安装手册：由所需之全部图纸和文件组成，应定义：电源、数据、控制和接口的配线规程；为设备就位所需之地板、导轨、支架的安装、钻孔和上螺丝的方法；安全警告或注意事项；接地及其连接规程；通风说明；测试和校准方法；气候防护、灰尘防护和其他的环境防护；正确安装设备所需要的其他规程；安装所需工具的功能及建议数量；1.3.2.2 操作手册（1）投标人应提供操作人员所用的说明资料,对设备的操作予以阐述,应
10、包括足够的图解，对所规定的每一种设备及其操作予以阐述。说明手册应包括所供设备配置的一般介绍，它的预期用途及其主要性能参数。涉及到人-机接口应一步一步地定义操作顺序，以说明如何使用这些接口装置。（2）操作手册应包括以下内容：系统描述；步骤式操作指南；A故障状态；注意事项；故障查找、排除。（3）说明资料应包括对招标人每一个操作人员的详细指令和其职责。包括规程指令，讲述在启动、运行、停止、切换和关闭被操作设备时的例行过程和紧急过程，以及定量及定性的结果。1.3.2.3 维修手册（1）为维修人员的维护提供指导，包括设备和系统的操作说明，以及预防维护和故障维修指令。应包括设备如何操作的简要介绍和方框图，
11、说明配置中的主要硬件和软件程序，投标人还须提供详细的逻辑图和流程图，满足故障查找分析和现场修理工作很需要。（2）应包括所有设备定期维护的直观检查、软件和硬件测试、诊断程序的说明。安装运行测试、诊断程序，使用专用或通用的测试设备的说明作为预防维护说明的一部分。（3）应包括故障定位到组件级或现场修理级的引导或指南。包括如何快速有效地定位设备故障原因详细说明，应说明可能的故障源、征兆、可能的原因和排除故障指令。（4）故障维修说明的引导或指南应说明在可能时如何使用在线测试、诊断程序和专用的测试设备。故障维修说明还应包括有关所有项目的修理、调整（校正）、替换说明，包括电路图和机电图。应提供详细的部件位置
12、图或其它方式的部件位置资料、照片和机械装配分解图或剖面图，以备维修或替换设备需要。（5）投标人提供的维修手册还应包括如何安装和运行专用的脱机诊断程序，使用工具和测试设备的说明，以及为保护人员和设备应当遵守的任何注意或警告。（6）部件说明应表明每一可替换的或现场可修复的模块。应在组件表或图中详细标出可从市场买到的任何可修复或可替换组件。（7）投标人提供的维护手册均需辅以图解配合，以确保维护人员正确执行维护工作，维护手册应包括以下主要内容：A组件图解目录；A图解显示组件所在并辅以组件编码及其数据；A系统原理说明资料；A系统内部设备间通信规程；A系统设备内部接配线资料；A软件手册；A专用工具及测试设
13、备手册；A维修工艺内容（包括组装及分拆指示）；A故障追踪工作指示；A维修标准。（8）维护手册应用中文及英文编制。1.3.2.4 计文件及计算机程序（1）投标人所提供的技术文件,其内容必须与所提供的设备一致。招标人有权复制投标人提供的资料，用于设备的维修管理。（2）须对增加硬件组合和软件模块的扩展方法给出说明。须包括所有系统和设备的说明方框图。须用功能框图和解释文字说明设备配置图中的各主要设备和软件模块。（4）设备组件表、组件符号、设备中的组件号、存放号、厂家规格软件文件。（5）应提供为本项目开发软件使用的文件：A数据流图和高层逻辑结构图形式的逻辑说明；A系统的功能说明；A文件和存储分配说明；A
14、内存和磁盘需求；A执行时间估计；A制表程序及其子程序的详细说明，修改系统配置时的输入、输出参数及其格式。（6）系统设计文件应提供控制流程图、逻辑图、通信协议、硬件设备中印刷电路板图或框图等。（7）须提供PLC、接口转换协议、组态软件程序的源代码，并负责对运营维护人员进行培训I,从而使运营维护人员能够独立对程序进行维护和修改。（8）应提供各系统数据库的完整说明，包括结构、数据流、维护（包括如何修改、增加和删除项目的例子）、中断结构与应用说明，及其与应用程序的关系。1.3.2.5 最终技术要求（1）最终技术要求应包括所供系统最终的技术参数及数据。（2）最终技术要求应尽可能独立完成而不参照合同,但应
15、包括合同技术要求中应包括下列内容：A系统说明；A系统构成；A功能详细描述；A技术参数；A设备布置；A系统的详细电路方框图及其说明；A系统的详细系统图。（3）各种计算结果系统MTBF计算结果；系统可用性计算结果。（4）投标人须提供给招标人全套技术文件及资料，包括系统文件、设备文件、施工图、安装图、竣工图以及双方认为必要的其它技术文件。投标人提供全部技术文件清单，所有技术文件应按招标人管理规定要求的格式编制。1.3.2.6 其它技术文件投标人所提供的技术文件,其内容必须与所提供的设备一致。招标人有权复制投标人提供的资料，用于设备的维修管理。投标人提供的技术文件应包括但不限于：BAS系统监控类表、点表（包括互联系统）中间技术文件最终技术文件试验大纲及试验报告非国标但经双方确认的标准设备技术规格书；设备及其主要部件和系统的最终说明书；计算过程及结果；设备及其主要部件的型式试验报告；设备及其主要部件的出厂试验规格书及试验报告；设备履历本；非国标但经双方确认的标准；
