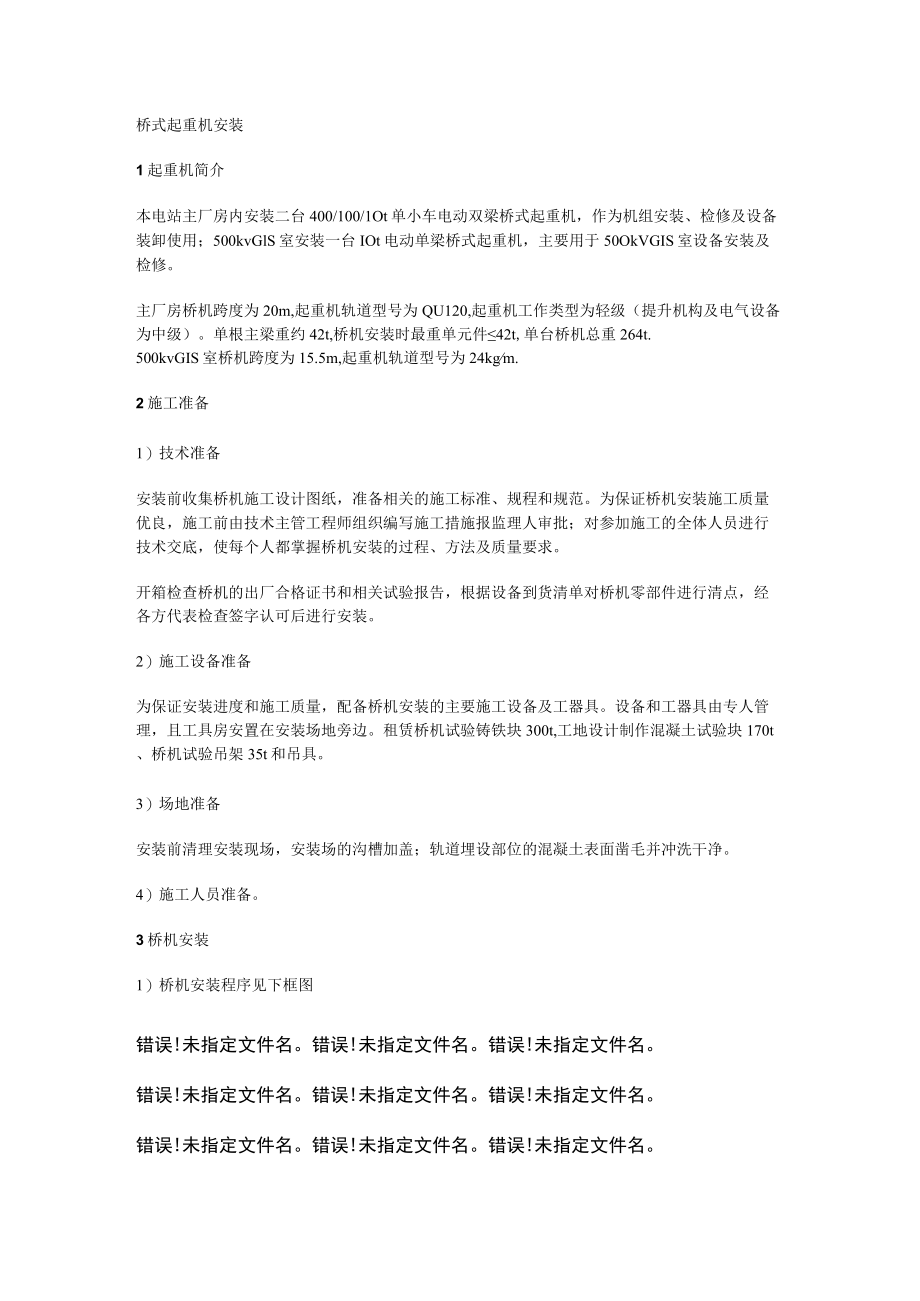

1、桥式起重机安装1起重机简介本电站主厂房内安装二台400/100/1Ot单小车电动双梁桥式起重机，作为机组安装、检修及设备装卸使用；500kvGlS室安装一台IOt电动单梁桥式起重机，主要用于50OkVGIS室设备安装及检修。主厂房桥机跨度为20m,起重机轨道型号为QU120,起重机工作类型为轻级（提升机构及电气设备为中级）。单根主梁重约42t,桥机安装时最重单元件42t,单台桥机总重264t.500kvGIS室桥机跨度为15.5m,起重机轨道型号为24kgm.2施工准备1）技术准备安装前收集桥机施工设计图纸，准备相关的施工标准、规程和规范。为保证桥机安装施工质量优良，施工前由技术主管工程师组织
2、编写施工措施报监理人审批；对参加施工的全体人员进行技术交底，使每个人都掌握桥机安装的过程、方法及质量要求。开箱检查桥机的出厂合格证书和相关试验报告，根据设备到货清单对桥机零部件进行清点，经各方代表检查签字认可后进行安装。2）施工设备准备为保证安装进度和施工质量，配备桥机安装的主要施工设备及工器具。设备和工器具由专人管理，且工具房安置在安装场地旁边。租赁桥机试验铸铁块300t,工地设计制作混凝土试验块170t、桥机试验吊架35t和吊具。3）场地准备安装前清理安装现场，安装场的沟槽加盖；轨道埋设部位的混凝土表面凿毛并冲洗干净。4）施工人员准备。3桥机安装1）桥机安装程序见下框图错误!未指定文件名。

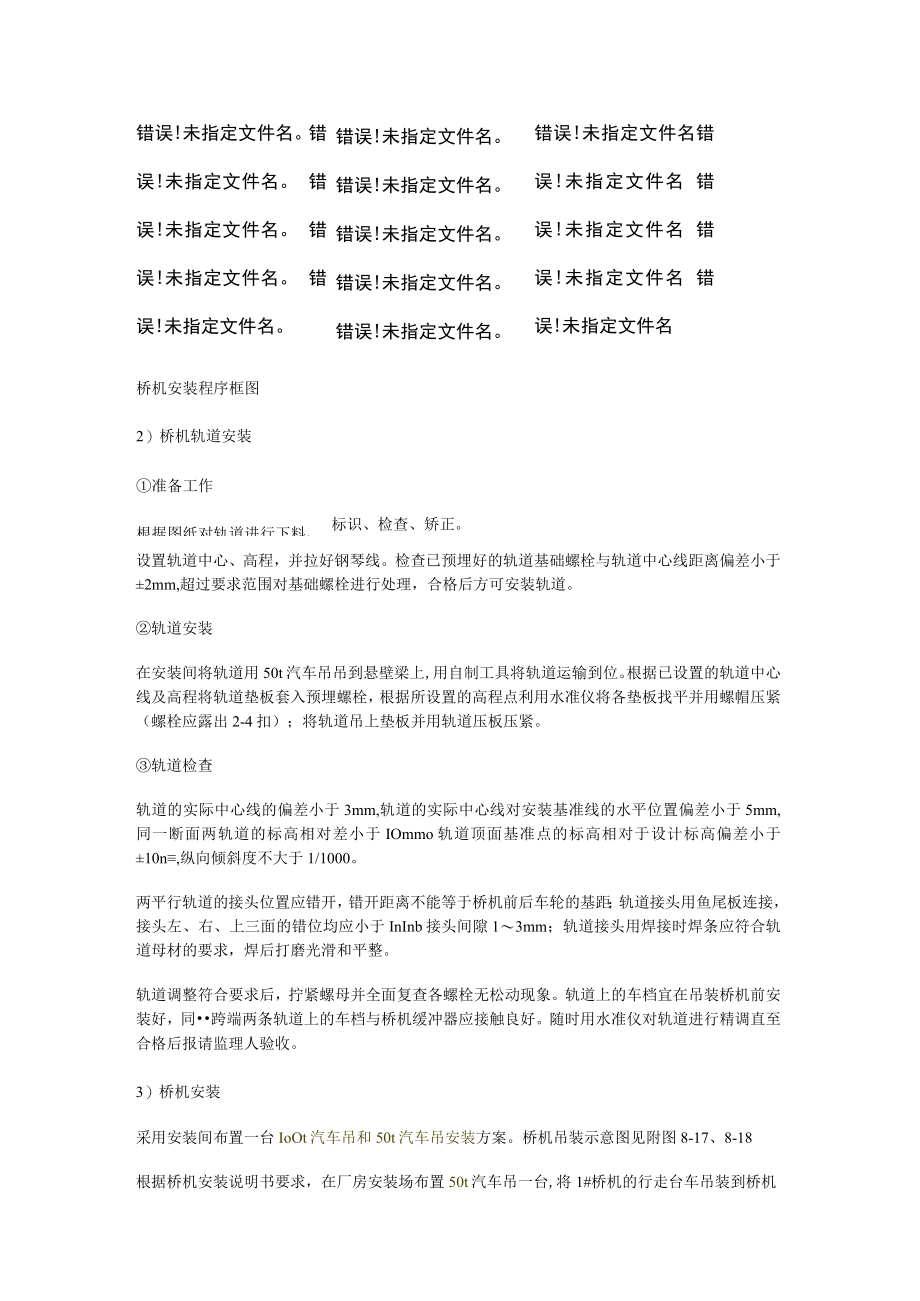

3、错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。 错误!未指定文件名。 错误!未指定文件名。 错误!未指定文件名。桥机安装程序框图2）桥机轨道安装准备工作根据图纸对轨道进行下料、错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。标识、检查、矫正。错误!未指定文件名错误!未指定文件名 错误!未指定文件名 错误!未指定文件名 错误!未指定文件名设置轨道中心、高程，并拉好钢琴线。检查已预埋好的轨道基础
4、螺栓与轨道中心线距离偏差小于2mm,超过要求范围对基础螺栓进行处理，合格后方可安装轨道。轨道安装在安装间将轨道用50t汽车吊吊到悬壁梁上,用自制工具将轨道运输到位。根据已设置的轨道中心线及高程将轨道垫板套入预埋螺栓，根据所设置的高程点利用水准仪将各垫板找平并用螺帽压紧（螺栓应露出2-4扣）；将轨道吊上垫板并用轨道压板压紧。轨道检查轨道的实际中心线的偏差小于3mm,轨道的实际中心线对安装基准线的水平位置偏差小于5mm,同一断面两轨道的标高相对差小于IOmmo轨道顶面基准点的标高相对于设计标高偏差小于10n,纵向倾斜度不大于1/1000。两平行轨道的接头位置应错开，错开距离不能等于桥机前后车轮的基
5、距；轨道接头用鱼尾板连接，接头左、右、上三面的错位均应小于InInb接头间隙13mm；轨道接头用焊接时焊条应符合轨道母材的要求，焊后打磨光滑和平整。轨道调整符合要求后，拧紧螺母并全面复查各螺栓无松动现象。轨道上的车档宜在吊装桥机前安装好，同跨端两条轨道上的车档与桥机缓冲器应接触良好。随时用水准仪对轨道进行精调直至合格后报请监理人验收。3）桥机安装采用安装间布置一台IoOt汽车吊和50t汽车吊安装方案。桥机吊装示意图见附图8-17、8-18根据桥机安装说明书要求，在厂房安装场布置50t汽车吊一台,将1#桥机的行走台车吊装到桥机轨道上，用拉紧器调整行走台车，注意上、下游行走台车必须调整到同一截面固

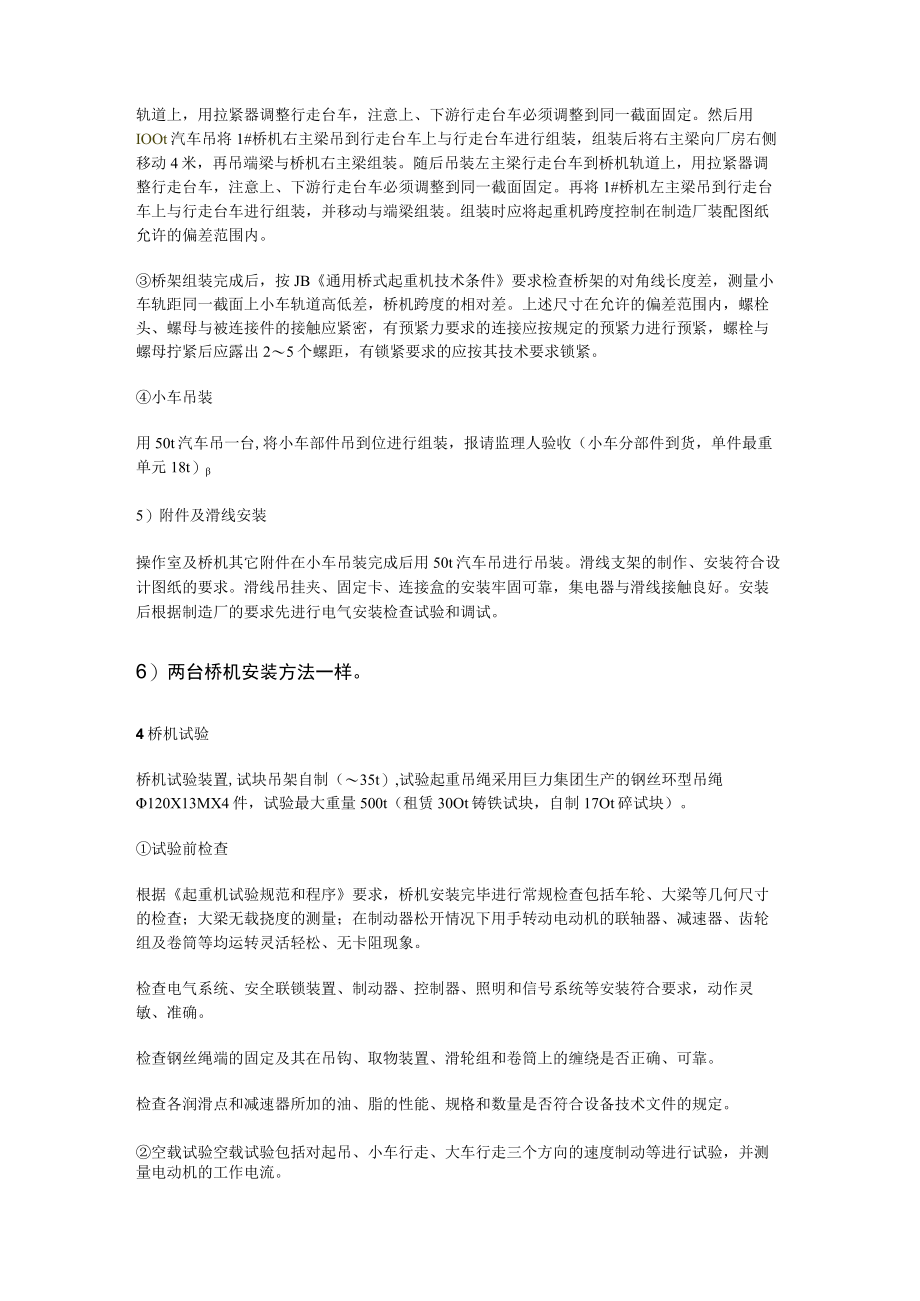

6、定。然后用IOOt汽车吊将1#桥机右主梁吊到行走台车上与行走台车进行组装，组装后将右主梁向厂房右侧移动4米，再吊端梁与桥机右主梁组装。随后吊装左主梁行走台车到桥机轨道上，用拉紧器调整行走台车，注意上、下游行走台车必须调整到同一截面固定。再将1#桥机左主梁吊到行走台车上与行走台车进行组装，并移动与端梁组装。组装时应将起重机跨度控制在制造厂装配图纸允许的偏差范围内。桥架组装完成后，按JB通用桥式起重机技术条件要求检查桥架的对角线长度差，测量小车轨距同一截面上小车轨道高低差，桥机跨度的相对差。上述尺寸在允许的偏差范围内，螺栓头、螺母与被连接件的接触应紧密，有预紧力要求的连接应按规定的预紧力进行预紧，
7、螺栓与螺母拧紧后应露出25个螺距，有锁紧要求的应按其技术要求锁紧。小车吊装用50t汽车吊一台,将小车部件吊到位进行组装，报请监理人验收（小车分部件到货，单件最重单元18t）5）附件及滑线安装操作室及桥机其它附件在小车吊装完成后用50t汽车吊进行吊装。滑线支架的制作、安装符合设计图纸的要求。滑线吊挂夹、固定卡、连接盒的安装牢固可靠，集电器与滑线接触良好。安装后根据制造厂的要求先进行电气安装检查试验和调试。6）两台桥机安装方法一样。4桥机试验桥机试验装置,试块吊架自制（35t）,试验起重吊绳采用巨力集团生产的钢丝环型吊绳120X13MX4件，试验最大重量500t（租赁30Ot铸铁试块，自制17Ot
8、碎试块）。试验前检查根据起重机试验规范和程序要求，桥机安装完毕进行常规检查包括车轮、大梁等几何尺寸的检查；大梁无载挠度的测量；在制动器松开情况下用手转动电动机的联轴器、减速器、齿轮组及卷筒等均运转灵活轻松、无卡阻现象。检查电气系统、安全联锁装置、制动器、控制器、照明和信号系统等安装符合要求，动作灵敏、准确。检查钢丝绳端的固定及其在吊钩、取物装置、滑轮组和卷筒上的缠绕是否正确、可靠。检查各润滑点和减速器所加的油、脂的性能、规格和数量是否符合设备技术文件的规定。空载试验空载试验包括对起吊、小车行走、大车行走三个方向的速度制动等进行试验，并测量电动机的工作电流。操作大、小车行走开关使车沿轨道行走三次
9、，检查以下项目：运行机构启动或停止时主动车轮不应有明显打滑，起动和制动正常可靠，限位开关动作正确；操作方向与起重机构运转方向一致；分别开动各机构的电动机，其运转正常，三相电流平衡；各制动器能准确、及时的动作，各限位开关及安全装置动作准确、可靠；大小车在行走时，滑块沿滑线动作平稳，不应有卡阻、跳动及严重冒火现象；所有机械部件运转时，均不应有冲击声和其他异常声音；机构运行平稳，无异常现象；所有齿轮和轴承有良好的润滑，轴承温度不得超过65；检查车轮踏面和轨道接触印痕，是否偏向外侧；试运行有无啃轨现象。空钩升降时操作提升开关使空钩上升、下降三次，此时起升机构限位开关的动作准确可靠，同时检查下列项目：操
10、作提升开关与实际升、降方向是否一致；升降电动机的空载工作电流平稳，三相电流平衡；电气设备无异常发热现象；所有机械部件运转时，均不应有冲击声和其他异常声音；开式齿轮啮合均匀；起重机驾驶室内噪音小于80dBo静载试验在空载试验正常的情况下，将小车开到主梁中部进行静负荷试验。一一50%额定负荷(200t)、75%额定负荷试验(30Ot)检查以下项目：水工、机械观测组记录好各观测点的初始值：起动吊车将重物提升至离地面15OnIm停止，停留时间约10分钟:停稳后水工和机械组记录该荷重下的各项数据；起吊时电气组测量电源电压和电动机的工作电流。100%额定负荷试验(40Ot)方法同75%额定负荷试验。-12
11、5%额定负荷试验(50Ot)在做完110%额定负荷的动负荷试验后进行，方法同75%额定负荷试验。将重物以lm/min的速度吊起，离地面100150mm时停下，停留时间不小于Iomir1；试验期间进行必要的数据观测。静负荷试验大梁的挠度应符合规范的要求。动载试验大车动载试验100%额定负荷(40Ot)的动负荷试验基本上与75%额定负荷试验相同，但在向厂房另一方向行驶时小车在跨端，使大车轮承受最大轮压。当到达某一测量断面后将小车移至另一跨端，继续前行直到完成各断面的测量。在返回安装间途中的任一断面停下，以快速和漫速两个速度让重物尽可能下降，然后提升。在试验期间检查所有行走机构的运行和制动，保护和润
12、滑情况。测量大车电动机的工作电流和电源电压。小车动载试验(安装间进行)。小车进行Ll倍(440t)额定负荷的动载试验，试验时观察小车行走机构和制动、保护和润滑等情况。测量小车电动机的工作电流和电源电压。二台桥机联动试验通过联动试验可以检查桥机的制造质量和安装质量，从而对厂家提出的性能保证进行验证，为满足工作要求。二台桥机要进行联动试验，验证联动时机诫部份和电气操作的正确。试验合格报请有关部门许可后才可投入正常运行。5安全措施D桥机安装属高空作业，吊装前编制详细大件吊装措施，严格按吊装方案进行吊装。2）高空组装位置需搭设有利于人工操作的工作平台，高空作业使用的各种器具必须用带子系好；高空作业人员系好安全带，安装间及工作平台应有足够的照明。3）施工人员必须戴安全帽进入施工现场，整个吊装过程必须由专人统一指挥。4）大件吊装前在地面先做试吊，吊离地面IoOmm左右，对起重机状况及各捆绑点的均匀受力状况进行仔细检查，确认无异常情况后进行正式吊装。5）整个吊装过程注意安全，号令统一，严防任何安全事故发生。6GIS起重设备安装按设计图纸要求位置安装其起重设备,安装试验方法参考上述方法，用50t汽车吊吊装。
