《焊接材料使用作业指导书.docx》由会员分享，可在线阅读，更多相关《焊接材料使用作业指导书.docx（3页珍藏版）》请在第壹文秘上搜索。

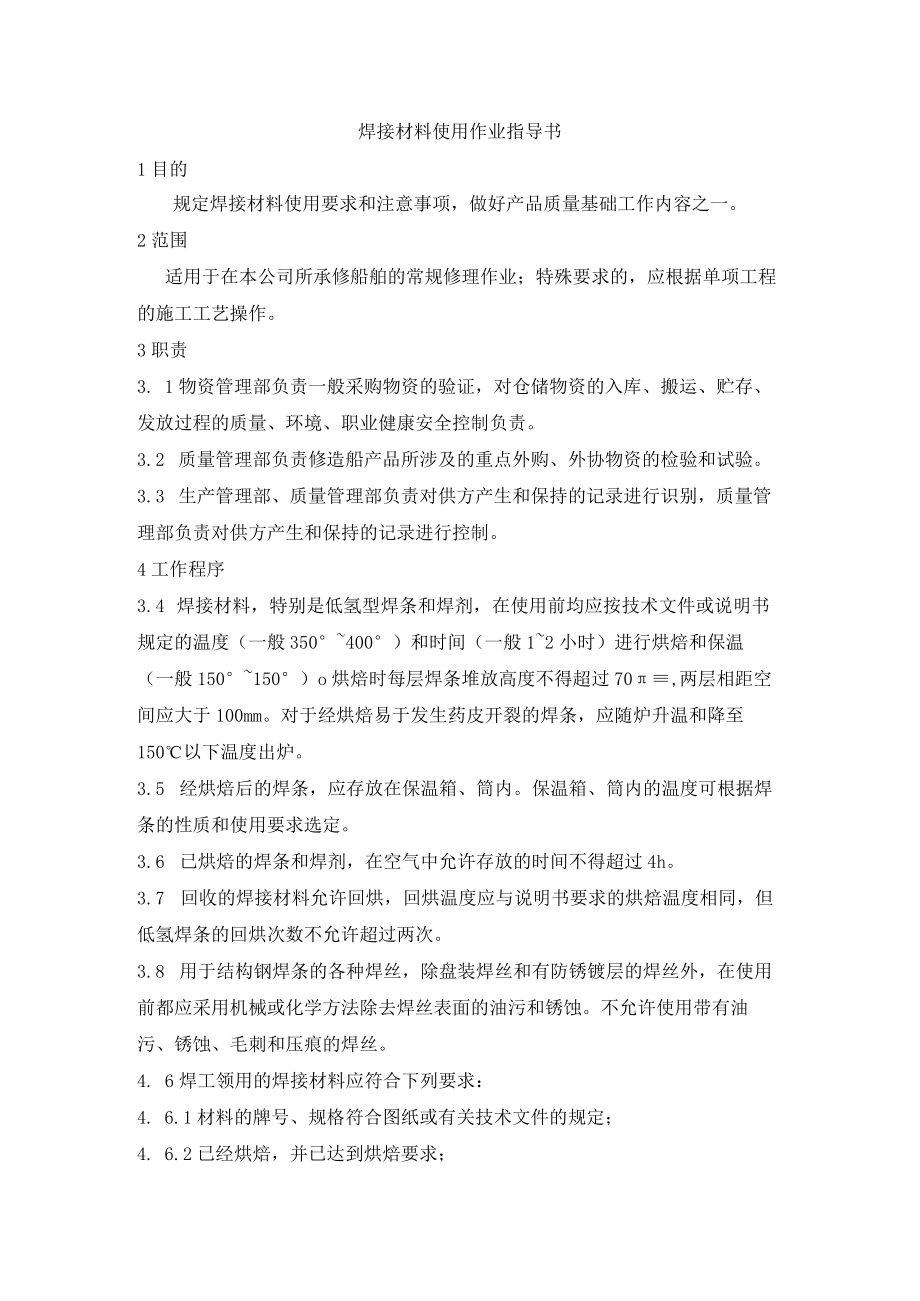

1、焊接材料使用作业指导书1目的规定焊接材料使用要求和注意事项，做好产品质量基础工作内容之一。2范围适用于在本公司所承修船舶的常规修理作业；特殊要求的，应根据单项工程的施工工艺操作。3职责3. 1物资管理部负责一般采购物资的验证，对仓储物资的入库、搬运、贮存、发放过程的质量、环境、职业健康安全控制负责。3.2 质量管理部负责修造船产品所涉及的重点外购、外协物资的检验和试验。3.3 生产管理部、质量管理部负责对供方产生和保持的记录进行识别，质量管理部负责对供方产生和保持的记录进行控制。4工作程序3.4 焊接材料，特别是低氢型焊条和焊剂，在使用前均应按技术文件或说明书规定的温度（一般350400）和时
2、间（一般12小时）进行烘焙和保温（一般150150）o烘焙时每层焊条堆放高度不得超过70,两层相距空间应大于100mm。对于经烘焙易于发生药皮开裂的焊条，应随炉升温和降至150以下温度出炉。3.5 经烘焙后的焊条，应存放在保温箱、筒内。保温箱、筒内的温度可根据焊条的性质和使用要求选定。3.6 已烘焙的焊条和焊剂，在空气中允许存放的时间不得超过4h。3.7 回收的焊接材料允许回烘，回烘温度应与说明书要求的烘焙温度相同，但低氢焊条的回烘次数不允许超过两次。3.8 用于结构钢焊条的各种焊丝，除盘装焊丝和有防锈镀层的焊丝外，在使用前都应采用机械或化学方法除去焊丝表面的油污和锈蚀。不允许使用带有油污、锈

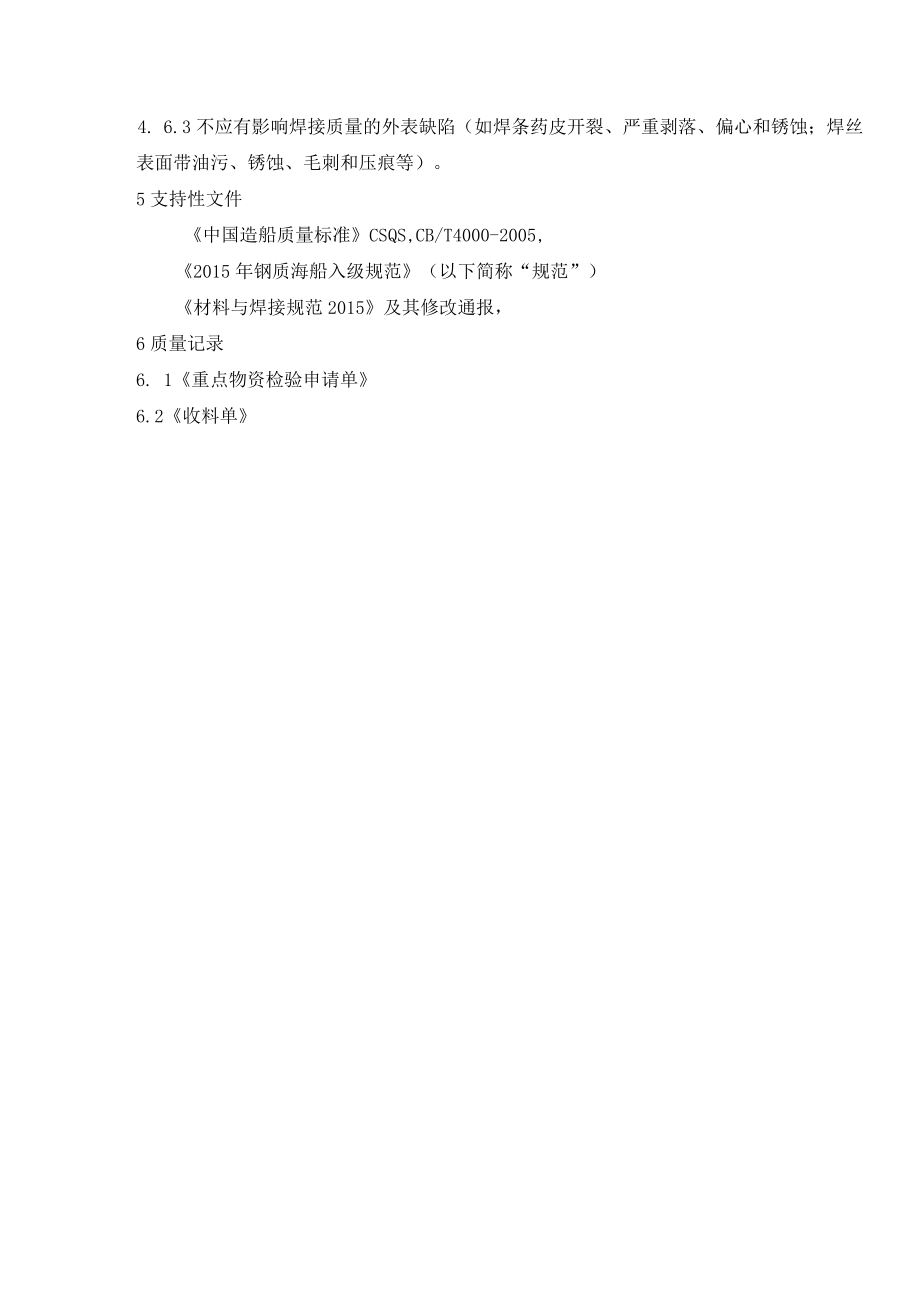

3、蚀、毛刺和压痕的焊丝。4. 6焊工领用的焊接材料应符合下列要求：4. 6.1材料的牌号、规格符合图纸或有关技术文件的规定；4. 6.2已经烘焙，并已达到烘焙要求；4. 6.3不应有影响焊接质量的外表缺陷（如焊条药皮开裂、严重剥落、偏心和锈蚀；焊丝表面带油污、锈蚀、毛刺和压痕等）。5支持性文件中国造船质量标准CSQS,CB/T4000-2005,2015年钢质海船入级规范（以下简称“规范”）材料与焊接规范2015及其修改通报，6质量记录6. 1重点物资检验申请单6.2收料单重点物资检验申请单编号:序号材料名称型号、规格单位数量生产厂生产厂材料编号证书申请部门：申请人：日期：检验结果：检验员：日期：第二联质量管理留存第一联物资管理部留存收料单仓库：供货商：合同号：收料单号:物料编号名称规格型号库存：单位数量任务单号任务收料备注总计
