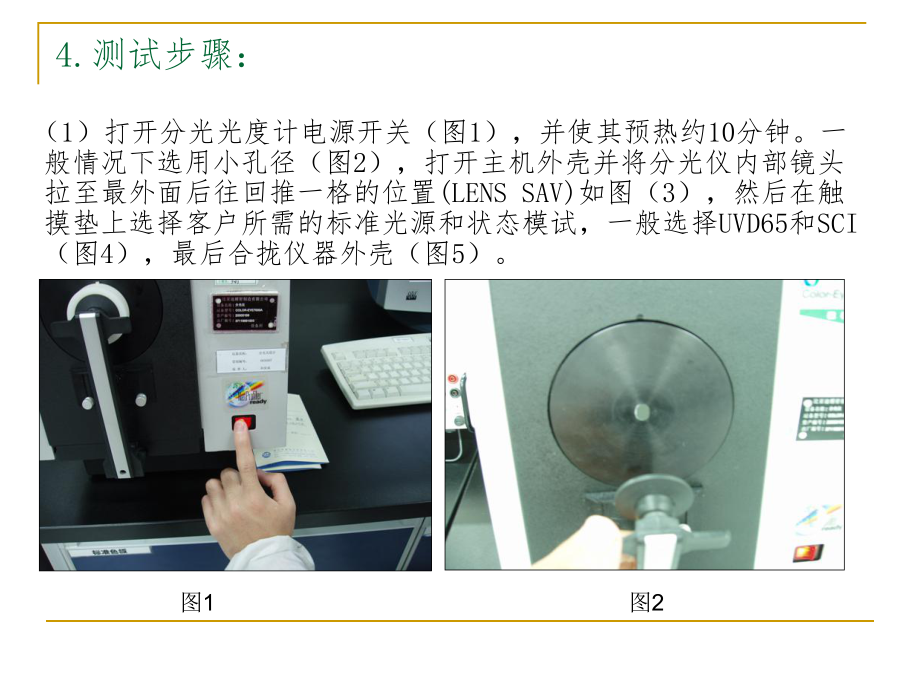

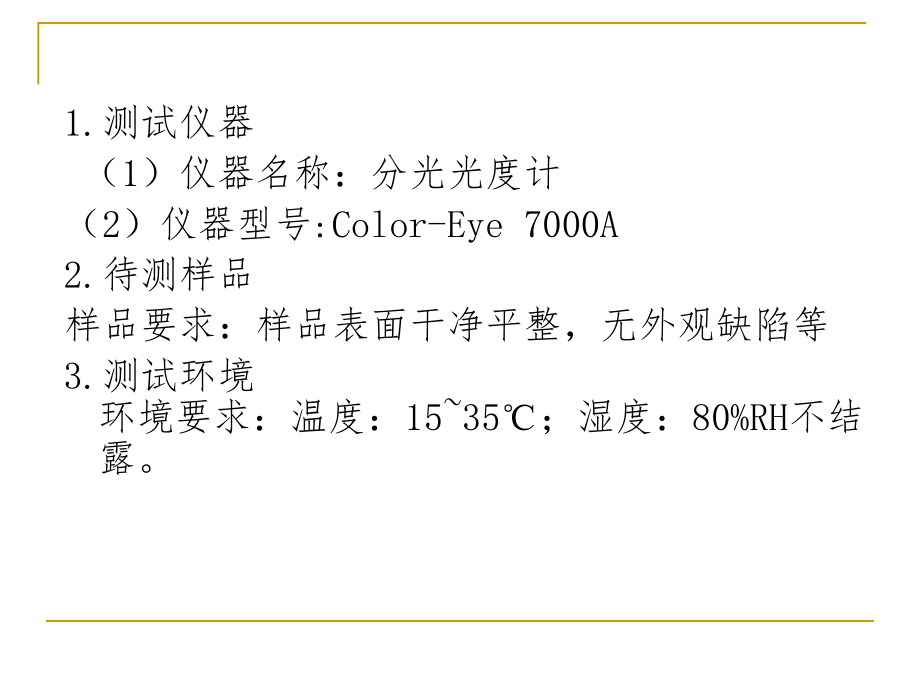

1、分光光度计操作说明1.测试仪器 （1）仪器名称：分光光度计（2）仪器型号:Color-Eye 7000A2.待测样品 样品要求：样品表面干净平整，无外观缺陷等3.测试环境环境要求：温度：1535；湿度：80%RH不结露。4.测试步骤： （1）打开分光光度计电源开关（图1），并使其预热约10分钟。一般情况下选用小孔径（图2），打开主机外壳并将分光仪内部镜头拉至最外面后往回推一格的位置(LENS SAV)如图（3），然后在触摸垫上选择客户所需的标准光源和状态模试，一般选择UVD65和SCI（图4），最后合拢仪器外壳（图5）。图1图2图3图4 图5（2）在WINDOWS桌面中选择Optiview应用
2、软体，进入Optiview应用软体。待软体版权页出现后按下“是”进入校正程序（一般只使用在开机后第一次进入应用软体），将校正黑板放置在照射孔固定架上（图6），点击“确定”校正黑板，光源闪烁1次（图7）；换上校正白板至固定架上（图8），点击“确定”校正白板，光源闪烁2次（图9），校正完成后系统会自动进入软体界面。图6图7图8 图9（3）取下校正白板，将检查无缺陷、干净的随料色板放置在固定架上，待测面与孔密合(图10)，点击如图所示的图标叫出标准 数据库(图11)，并输入与随料色板相同的名称查找标准板数据，找到后点击“RECALL”即可叫出此标准色板数据，再点击“关闭”键关闭视窗(图12)。图10
3、图11图12（4）点击如图所示的图标会出现测量界面，输入所测量的样板的名称与测量的次序（图13），然后依次点击“测量”、“是”、“确定”“确定”“确定”进行测量（图14、15、16、17），在测量过程中每测1组应各测2个点,取2个点测量的平均值作为1组数据。 重复此步骤共测量5组数据。图13图14图15图16图17（5）点击“File”并选择“Print Setup”项（图18），系统弹出打印设置对话框，选择右下方的“横向”，在名称栏里选择“Adobe PDF ”点击“确定”打印设置完成（图19）；再点击“File”并选择“Print Report”里的第3个报告模式（图20），弹出对话框后输
4、入色板名称及编号并点击“保存”系统会自动按路径保存数据并生成报告（图21）；待报告打印出来后，在报告的左上角插入批注“色板编号”并保存，此时随料色板测量完成（图22）。图18图19图20图21图22（6）若标准数据库中没有与随料色板名称相同的标准数据，则需要用标准板建立标准数据。重复步骤（1）、（2），在校正完成出现软体界面后，点击如图（23）所示图标后会弹出测量标准对话框（图24），输入标准板名称点击“Measure”后会弹出测量窗口，依次点击“是”和“确定”后标准板测量完成。图23图24（7）点击如图（25）所示图标系统会自动将测量数据保存到标准数据库中，再点击有“QC”字样的图标打印QC报告（图26），待打印报告完成后在报告下方依次插入如图所示之批注再点击“保存”即标准色板数据建立完成（图27）。图25图26图27（8）此时若需要进行随料板的测量只需重复（3）、（4）、（5）之步骤即可。（9）全部测试完成后，点击“File”选择“Exit”退出Optiview应用软体，关闭仪器电源开关。
