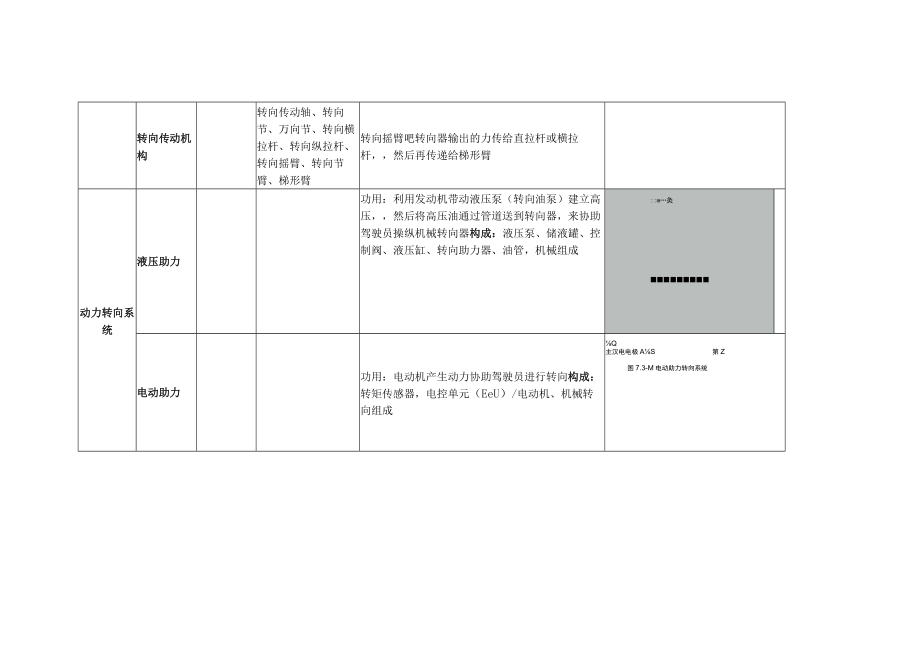

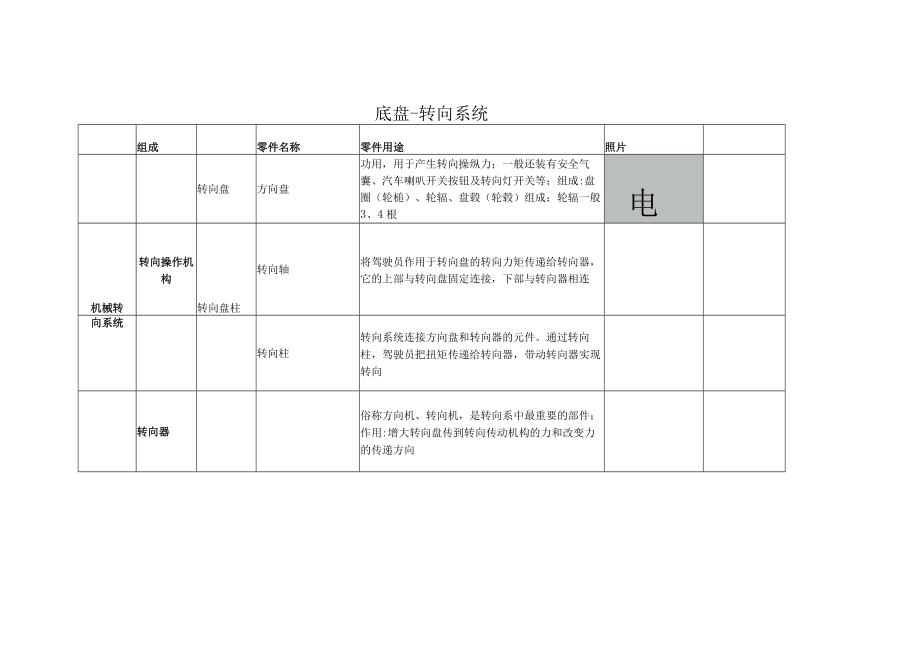

底盘-转向系统组成零件名称零件用途照片转向盘方向盘功用,用于产生转向操纵力;一般还装有安全气囊、汽车喇叭开关按钮及转向灯开关等;组成:盘圈(轮槌)、轮辐、盘毂(轮毂)组成;轮辐一般3、4根电机械转转向操作机构转向盘柱转向轴将驾驶员作用于转向盘的转向力矩传递给转向器,它的上部与转向盘固定连接,下部与转向器相连向系统转向柱转向系统连接方向盘和转向器的元件。通过转向柱,驾驶员把扭矩传递给转向器,带动转向器实现转向转向器俗称方向机、转向机,是转向系中最重要的部件;作用:增大转向盘传到转向传动机构的力和改变力的传递方向转向传动机构转向传动轴、转向节、万向节、转向横拉杆、转向纵拉杆、转向摇臂、转向节臂、梯形臂转向摇臂吧转向器输出的力传给直拉杆或横拉杆,然后再传递给梯形臂动力转向系统液压助力功用:利用发动机带动液压泵(转向油泵)建立高压,然后将高压油通过管道送到转向器,来协助驾驶员操纵机械转向器构成:液压泵、储液罐、控制阀、液压缸、转向助力器、油管,机械组成:m灸电动助力功用:电动机产生动力协助驾驶员进行转向构成:转矩传感器,电控单元(EeU)/电动机、机械转向组成Q主汉电电极AS第Z图7.3-M电动助力转向系统
