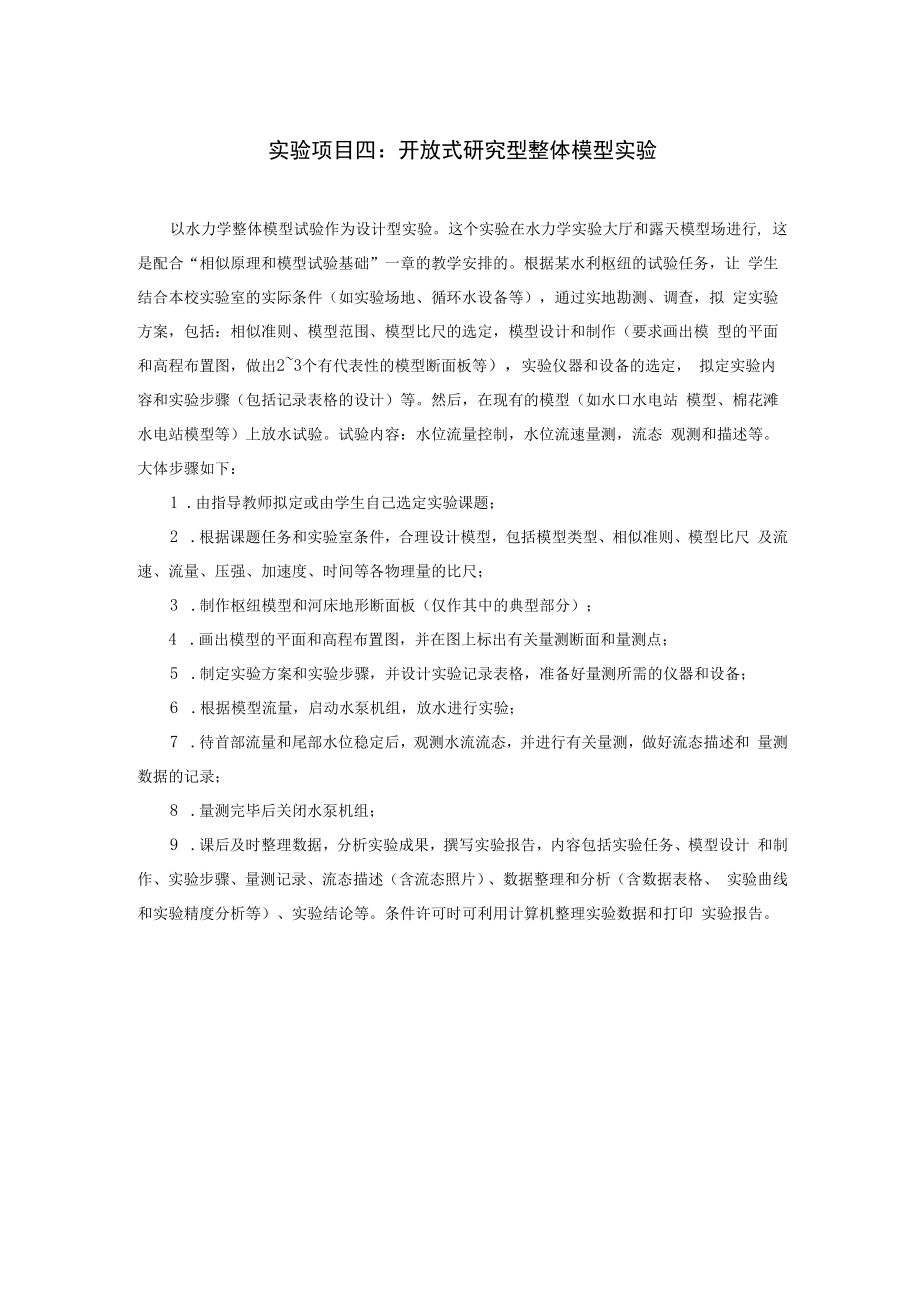

1、实验项目四：开放式研究型整体模型实验以水力学整体模型试验作为设计型实验。这个实验在水力学实验大厅和露天模型场进行, 这是配合“相似原理和模型试验基础”一章的教学安排的。根据某水利枢纽的试验任务，让 学生结合本校实验室的实际条件（如实验场地、循环水设备等），通过实地勘测、调查，拟 定实验方案，包括：相似准则、模型范围、模型比尺的选定，模型设计和制作（要求画出模 型的平面和高程布置图，做出23个有代表性的模型断面板等），实验仪器和设备的选定， 拟定实验内容和实验步骤（包括记录表格的设计）等。然后，在现有的模型（如水口水电站 模型、棉花滩水电站模型等）上放水试验。试验内容：水位流量控制，水位流速量测
2、，流态 观测和描述等。大体步骤如下：1 .由指导教师拟定或由学生自己选定实验课题；2 .根据课题任务和实验室条件，合理设计模型，包括模型类型、相似准则、模型比尺 及流速、流量、压强、加速度、时间等各物理量的比尺；3 .制作枢纽模型和河床地形断面板（仅作其中的典型部分）；4 .画出模型的平面和高程布置图，并在图上标出有关量测断面和量测点；5 .制定实验方案和实验步骤，并设计实验记录表格，准备好量测所需的仪器和设备；6 .根据模型流量，启动水泵机组，放水进行实验；7 .待首部流量和尾部水位稳定后，观测水流流态，并进行有关量测，做好流态描述和 量测数据的记录；8 .量测完毕后关闭水泵机组；9 .课后及时整理数据，分析实验成果，撰写实验报告，内容包括实验任务、模型设计 和制作、实验步骤、量测记录、流态描述（含流态照片）、数据整理和分析（含数据表格、 实验曲线和实验精度分析等）、实验结论等。条件许可时可利用计算机整理实验数据和打印 实验报告。
