《防水技术交底.docx》由会员分享，可在线阅读，更多相关《防水技术交底.docx（6页珍藏版）》请在第壹文秘上搜索。

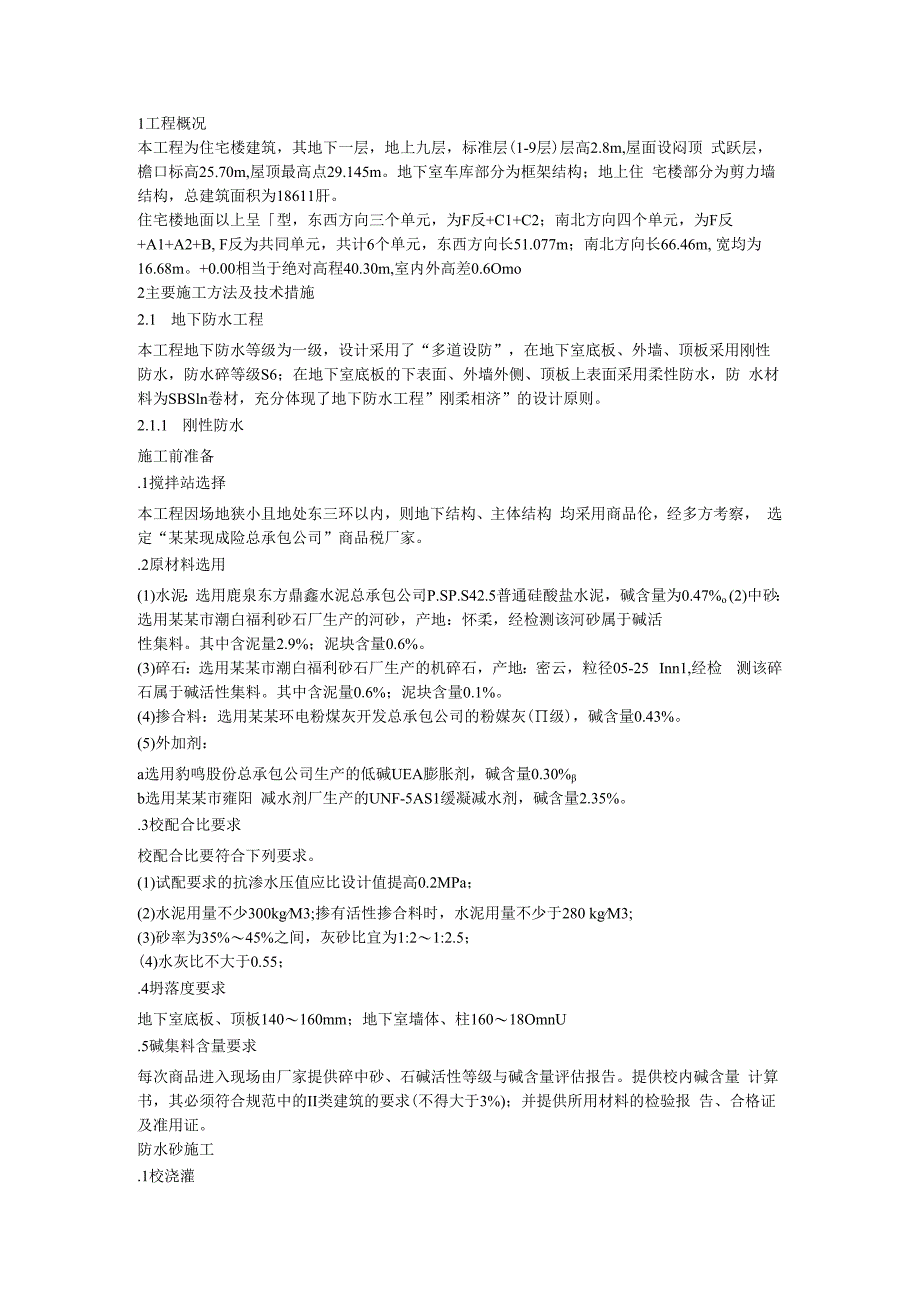

1、1工程概况本工程为住宅楼建筑，其地下一层，地上九层，标准层(1-9层)层高2.8m,屋面设闷顶 式跃层，檐口标高25.70m,屋顶最高点29.145m。地下室车库部分为框架结构；地上住 宅楼部分为剪力墙结构，总建筑面积为18611肝。住宅楼地面以上呈型，东西方向三个单元，为F反+C1+C2；南北方向四个单元，为F反 +A1+A2+B, F反为共同单元，共计6个单元，东西方向长51.077m；南北方向长66.46m, 宽均为16.68m。+0.00相当于绝对高程40.30m,室内外高差0.6Omo2主要施工方法及技术措施2.1 地下防水工程本工程地下防水等级为一级，设计采用了“多道设防”，在地下
2、室底板、外墙、顶板采用刚性 防水，防水碎等级S6；在地下室底板的下表面、外墙外侧、顶板上表面采用柔性防水，防 水材料为SBSln卷材，充分体现了地下防水工程”刚柔相济”的设计原则。2.1.1 刚性防水施工前准备.1搅拌站选择本工程因场地狭小且地处东三环以内，则地下结构、主体结构 均采用商品伦，经多方考察， 选定“某某现成险总承包公司”商品税厂家。.2原材料选用(1)水泥：选用鹿泉东方鼎鑫水泥总承包公司P.SP.S42.5普通硅酸盐水泥，碱含量为0.47%o (2)中砂：选用某某市潮白福利砂石厂生产的河砂，产地：怀柔，经检测该河砂属于碱活性集料。其中含泥量2.9%；泥块含量0.6%。(3)碎石：
3、选用某某市潮白福利砂石厂生产的机碎石，产地：密云，粒径05-25 Inn1,经检 测该碎石属于碱活性集料。其中含泥量0.6%；泥块含量0.1%。(4)掺合料：选用某某环电粉煤灰开发总承包公司的粉媒灰(级)，碱含量0.43%。(5)外加剂：a选用豹鸣股份总承包公司生产的低碱UEA膨胀剂，碱含量0.30%b选用某某市雍阳 减水剂厂生产的UNF-5AS1缓凝减水剂，碱含量2.35%。.3校配合比要求校配合比要符合下列要求。(1)试配要求的抗渗水压值应比设计值提高0.2MPa；(2)水泥用量不少300kgM3;掺有活性掺合料时，水泥用量不少于280 kgM3;(3)砂率为35%45%之间，灰砂比宜为1

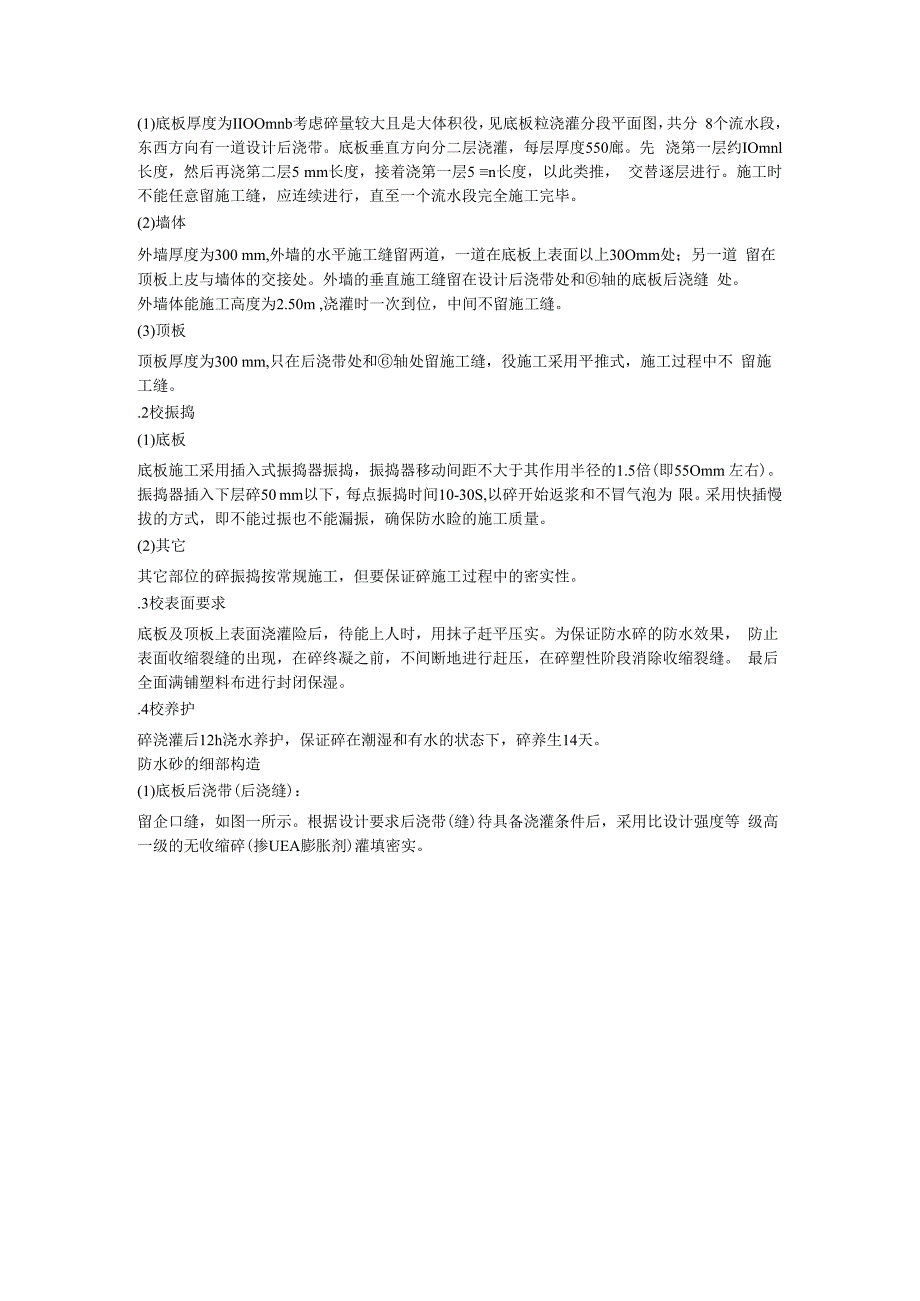

4、:21:2.5；(4)水灰比不大于0.55；.4坍落度要求地下室底板、顶板140160mm；地下室墙体、柱16018OmnU.5碱集料含量要求每次商品进入现场由厂家提供碎中砂、石碱活性等级与碱含量评估报告。提供校内碱含量 计算书，其必须符合规范中的II类建筑的要求(不得大于3%)；并提供所用材料的检验报 告、合格证及准用证。防水砂施工.1校浇灌(1)底板厚度为IIOOmnb考虑碎量较大且是大体积役，见底板粒浇灌分段平面图，共分 8个流水段，东西方向有一道设计后浇带。底板垂直方向分二层浇灌，每层厚度550廊。先 浇第一层约IOmnl长度，然后再浇第二层5 mm长度，接着浇第一层5 n长度，以此类
5、推， 交替逐层进行。施工时不能任意留施工缝，应连续进行，直至一个流水段完全施工完毕。(2)墙体外墙厚度为300 mm,外墙的水平施工缝留两道，一道在底板上表面以上30Omm处；另一道 留在顶板上皮与墙体的交接处。外墙的垂直施工缝留在设计后浇带处和轴的底板后浇缝 处。外墙体能施工高度为2.50m ,浇灌时一次到位，中间不留施工缝。(3)顶板顶板厚度为300 mm,只在后浇带处和轴处留施工缝，役施工采用平推式，施工过程中不 留施工缝。.2校振捣(1)底板底板施工采用插入式振捣器振捣，振捣器移动间距不大于其作用半径的1.5倍(即55Omm 左右)。振捣器插入下层碎50 mm以下，每点振捣时间10-3
6、0S,以碎开始返浆和不冒气泡为 限。采用快插慢拔的方式，即不能过振也不能漏振，确保防水睑的施工质量。(2)其它其它部位的碎振捣按常规施工，但要保证碎施工过程中的密实性。.3校表面要求底板及顶板上表面浇灌险后，待能上人时，用抹子赶平压实。为保证防水碎的防水效果， 防止表面收缩裂缝的出现，在碎终凝之前，不间断地进行赶压，在碎塑性阶段消除收缩裂缝。 最后全面满铺塑料布进行封闭保湿。.4校养护碎浇灌后12h浇水养护，保证碎在潮湿和有水的状态下，碎养生14天。防水砂的细部构造(1)底板后浇带(后浇缝)：留企口缝，如图一所示。根据设计要求后浇带(缝)待具备浇灌条件后，采用比设计强度等 级高一级的无收缩碎(
7、掺UEA膨胀剂)灌填密实。(2)底板与外墙施工缝:底板与外墙水平施工缝采用企口缝，如图二所示，中间加30*2OnIm遇水膨胀橡胶止水条。(3)外墙竖向后浇带(缝)：外墙竖向后浇带(缝)采用企口缝，如图三所示，中间加30*2OnIm遇水膨胀橡胶止水条。(4)外墙与顶板施工缝外墙与顶板施工缝采用平口缝，如图四所示，中间加30*2OmnI遇水膨胀橡胶止水条。(5)顶板水平后浇带(缝)顶板水平后浇带(缝)采用企口缝，参图三所示(宽口在上)，中间加30*2Onlm遇水膨胀橡 胶止水条。2.1.2 柔性防水工艺流程清理基面一涂刷基层处理剂一铺贴卷材附加层一热熔铺贴SBS卷材一热熔封边一验收 操作工艺要求：
8、(1)清理基面：施工前将验收合格的基层表面的灰浆等突起物铲除，并将尘土、杂物等彻 底清扫干净。(2)涂刷基层处理剂：在基层表面均匀地满刷一层处理剂。(3)特殊部位的加强处理：穿墙管、阴阳角、积水坑，电梯井基坑转角部位、底板与立 墙相接处必须附加卷材，以加强薄弱环节。附加层必须贴实、粘牢，附加宽度为500mm。(4)热熔铺贴卷材：将SBS卷材剪成相应尺寸，卷好备用，根据铺毡方向，以弹好的 基准线为准，比好卷材，随时卷好备用。将火焰喷枪点燃，加热基层与卷材交界处， 加热要均匀，喷枪距交界处30 Cm左右，往返加热，趁卷材的沥青刚刚熔化时将卷材 向前滚铺，粘贴到基层上。搭接部位按满粘法热熔粘牢，搭接
9、宽度长边IOcm,短边15ClnO(5)热熔封边：将卷材搭接缝处用喷灯加热，趁热用抹子压边使三者粘结牢固，不得 有翅边现象。2.2 室内卫生间（厨房）地面聚氨脂涂膜防水2.2.1 施工准备在卫间防水施工前先熟悉图纸及相关规范，作好相应的技术准备。在施工前，检验防水材料的出厂合格证、检测报告并经抽样复试合格后方可使用。施工前对操作人员进行技术交底，使操作人员对工程作法有所了解，防止返工现象出现。2.2.2 施工方法及措施（1）基层处理：防水涂膜施工前，在管根部采用内掺5%膨胀剂的豆石碎塞缝，碎强度等 级要较原板碎高一级，且振捣密实。待塞缝碎达到一定的强度，将基层清理干净，然后 在管根部、墙根部扫
10、浆处理（水泥：胶=1： 1）,再用1： 2.5的水泥砂浆抹出直径为15 mm 的圆弧。基层含水率控制在8%以下，其检测方法为将1疔塑料薄膜铺在基层上，2h不出 现水珠为准。（2）涂膜配制：底胶与涂膜配制时均通过磅小份量配制，度量偏差不超过总配重1%。 底胶配制：将聚氨酯甲料、乙料、二甲苯比例为1:152（重量比）配合后搅拌均匀，每次配 重不得超过IO kgo涂膜配制：聚氨酯甲料、乙料及二甲苯，配比为1:1.502 （重量比），配合后搅拌均匀，配 重不超过去10 kgo（3）附加层施工：在地漏、管根、出水口、阴阳角等部位于大面积防水层涂刷前，先做 二遍聚氨酯涂膜防水材料。用橡皮刮板或滚筒均匀涂刷
11、在做好的底油上，每平方米用量为 0.8 kg,不得漏刷或起泡。第一遍防水层涂完，待其干燥（用手摸不粘手）即可进行第二 遍涂膜层施工，第二遍要保证每平米用量为05 kg,第三遍作法同第二遍作法。三遍涂膜 总厚度不小于1.5 mm。2.3 屋面油毡瓦防水2.3.1 工艺流程：清理基层f涂刷冷底子油f打线f铺油毡瓦f打钉f粘胶f观察检查一试水（雨后或淋 水）2.3.2 操作工艺要求：清理基面：基面应经过验收，要求基层抹平压光，坡度符合设计要求，不允许有空鼓、起 砂和凹凸不平等缺陷。施工前将验收合格的基层表面的灰浆等突起物铲除，并将尘土、 杂物等彻底清扫干净。涂刷基层处理剂：在基层表面均匀地涂刷一层冷
12、底子油。油毡瓦的固定：（1）油毡瓦的固定材料：防锈钢钉、沥青胶，防锈钢钉直径2.6 mm,钉帽 直径9.5 mm。（2）钉子与油毡瓦齐平，防止钉帽穿破油毡瓦的表面。钉错的钉子要立即拔除移位补 旬北原钉孔处用沥青胶修补。（3）油毡瓦安装：油毡瓦铺设前应先安装封檐板、通风道、透气管等部位的金属泛水，然 后再进行油毡瓦铺设。屋面全面铺设油毡瓦前在基层上弹水平线和垂直线各一条（确保铺 设油毡瓦时横平竖直每层外露面的宽度误差不得超过3 mm）,铺设方向由屋面全长中央横 线开始，在线的左右两侧铺设油毡瓦，上下两排油毡瓦铺设采取错缝搭接，错缝距离为 167mno在油毡瓦施工接近屋脊时，及时检查水平线，使瓦的
13、上部连线于屋脊平行。（4）从端部开始铺设的最下层用整某的油毡瓦铺设。上一层油毡瓦拼缝与下层拼缝错位， 错位距离为167 mm。铺设初始层：将油毡瓦的外露面切除后，留下有带胶面的部分为初始 层铺在屋面檐口处，有粘结胶的面朝上。第一某初始层沿长度方向去掉167 mu沿屋面 檐口铺贴初始层，要伸出檐口滴水IOmnu 在初始层两 端距边25 mm和距底边端50 mm的位 置分别设置一个钉子固定。(5)斜脊和屋脊：脊瓦可用特殊规格的斜脊油毡瓦，或以普通规格油毡瓦代用。铺设屋脊 油毡瓦时，油毡瓦沿中心线全长对折，保证屋脊两侧覆盖宽度相等。斜脊从低往高处安装，每某脊瓦外露141 mm,在瓦两边各钉一个钉子固
14、定。设置钉子距 边缘25 mm紧挨密封胶的地方。斜脊都要铺设油毡瓦，处露钉子涂沥青封闭。屋脊瓦应顺常年主导风向下风安装，每某油毡瓦两边钉钉子一个，钉入屋面至少20 mm。 (6)检查清理屋面及时补缺坏的油毡瓦，及缺陷。保证交付验收。3工程质量要求3.1 防水层表面不得有渗漏现象。3.2 根据贴粘方法不同，卷材和基层之间必须粘结牢固，不得有皱折、孔洞、翅边、脱层 或滑移等缺陷O3.3 在卷材防水层未端收头处，必须粘结牢固，密封良好，不得由此发生渗漏现象。3.4 施工完毕后，应将防水层的尘土、杂物等清理干净。4安全注意事项4.1 施工材料和辅助材料多属易燃品，在存放材料的仓库以及施工现场内严禁烟火
15、，施工时 工人必须带好安全帽。4.2 每次用完的施工机具要及时用二甲苯或汽油等有机溶剂清洗干净，清洗后溶剂要注意保 存或处理掉。4.3 下雨或雨后基层尚未干燥时，不得进行卷材的铺设施工，避免卷材粘结不牢或产 生起鼓、开裂现象。五级风以上严禁施工。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工 作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝 并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许 私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电 挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好 的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动 机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36
