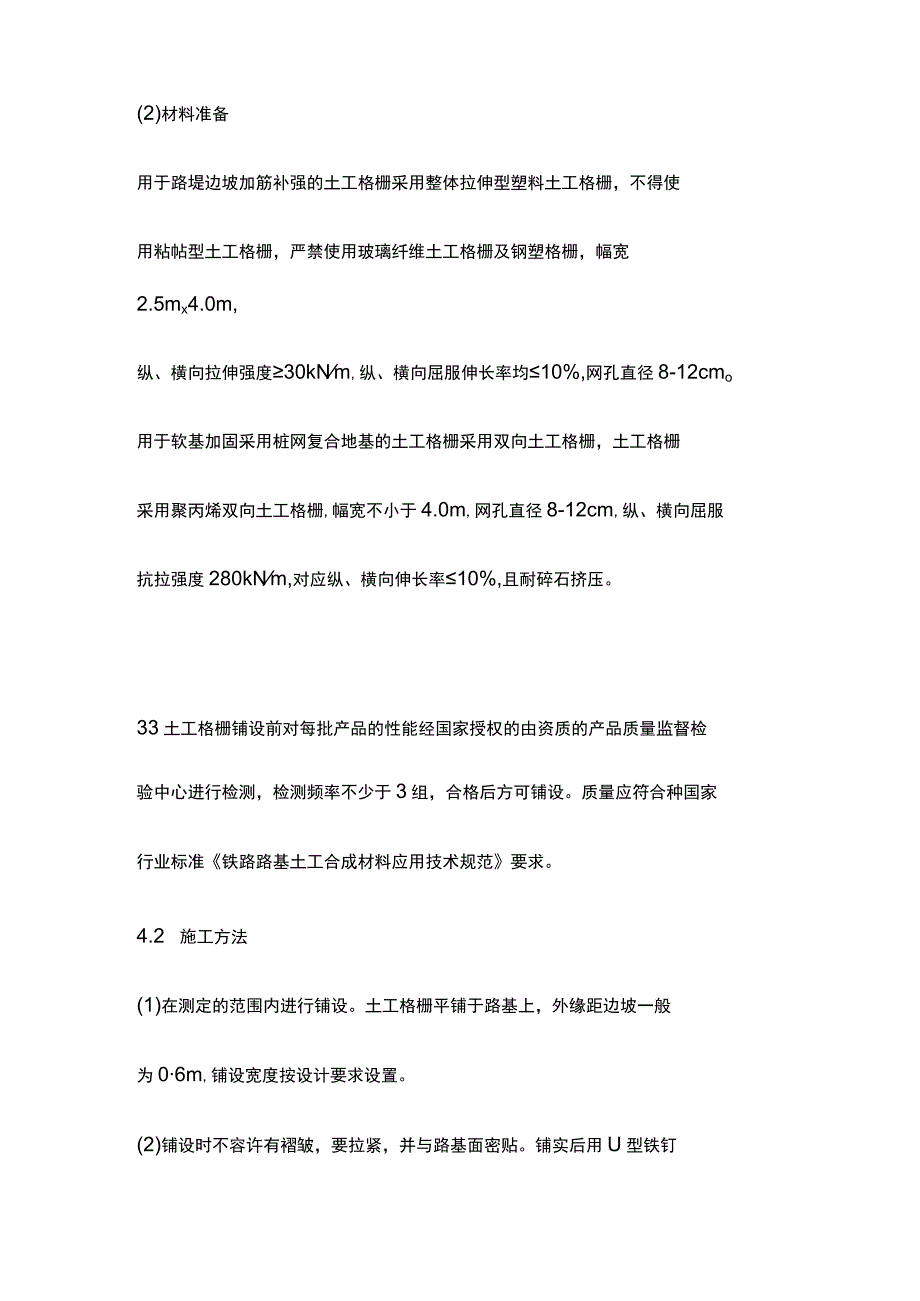

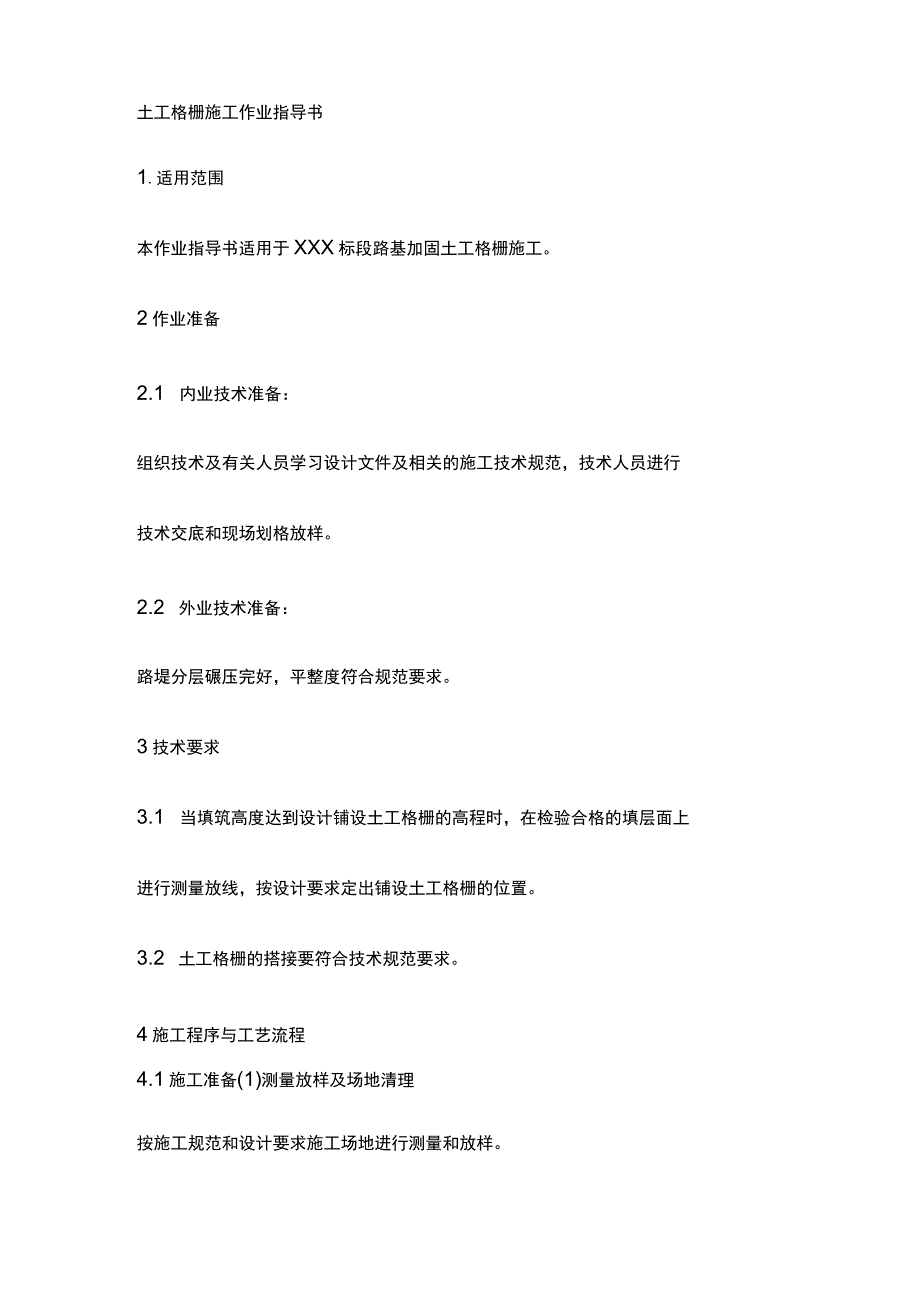

1、土工格栅施工作业指导书1.适用范围本作业指导书适用于XXX标段路基加固土工格栅施工。2作业准备2.1 内业技术准备：组织技术及有关人员学习设计文件及相关的施工技术规范，技术人员进行技术交底和现场划格放样。2.2 外业技术准备：路堤分层碾压完好，平整度符合规范要求。3技术要求3.1 当填筑高度达到设计铺设土工格栅的高程时，在检验合格的填层面上进行测量放线，按设计要求定出铺设土工格栅的位置。3.2 土工格栅的搭接要符合技术规范要求。4施工程序与工艺流程4.1施工准备(1)测量放样及场地清理按施工规范和设计要求施工场地进行测量和放样。(2)材料准备用于路堤边坡加筋补强的土工格栅采用整体拉伸型塑料土工
2、格栅，不得使用粘帖型土工格栅，严禁使用玻璃纤维土工格栅及钢塑格栅，幅宽2.5mx4.0m,纵、横向拉伸强度30kNm,纵、横向屈服伸长率均10%,网孔直径8-12cmo用于软基加固采用桩网复合地基的土工格栅采用双向土工格栅，土工格栅采用聚丙烯双向土工格栅,幅宽不小于4.0m,网孔直径8-12cm,纵、横向屈服抗拉强度280kNm,对应纵、横向伸长率10%,且耐碎石挤压。33土工格栅铺设前对每批产品的性能经国家授权的由资质的产品质量监督检验中心进行检测，检测频率不少于3组，合格后方可铺设。质量应符合种国家行业标准铁路路基土工合成材料应用技术规范要求。4.2 施工方法(1)在测定的范围内进行铺设。

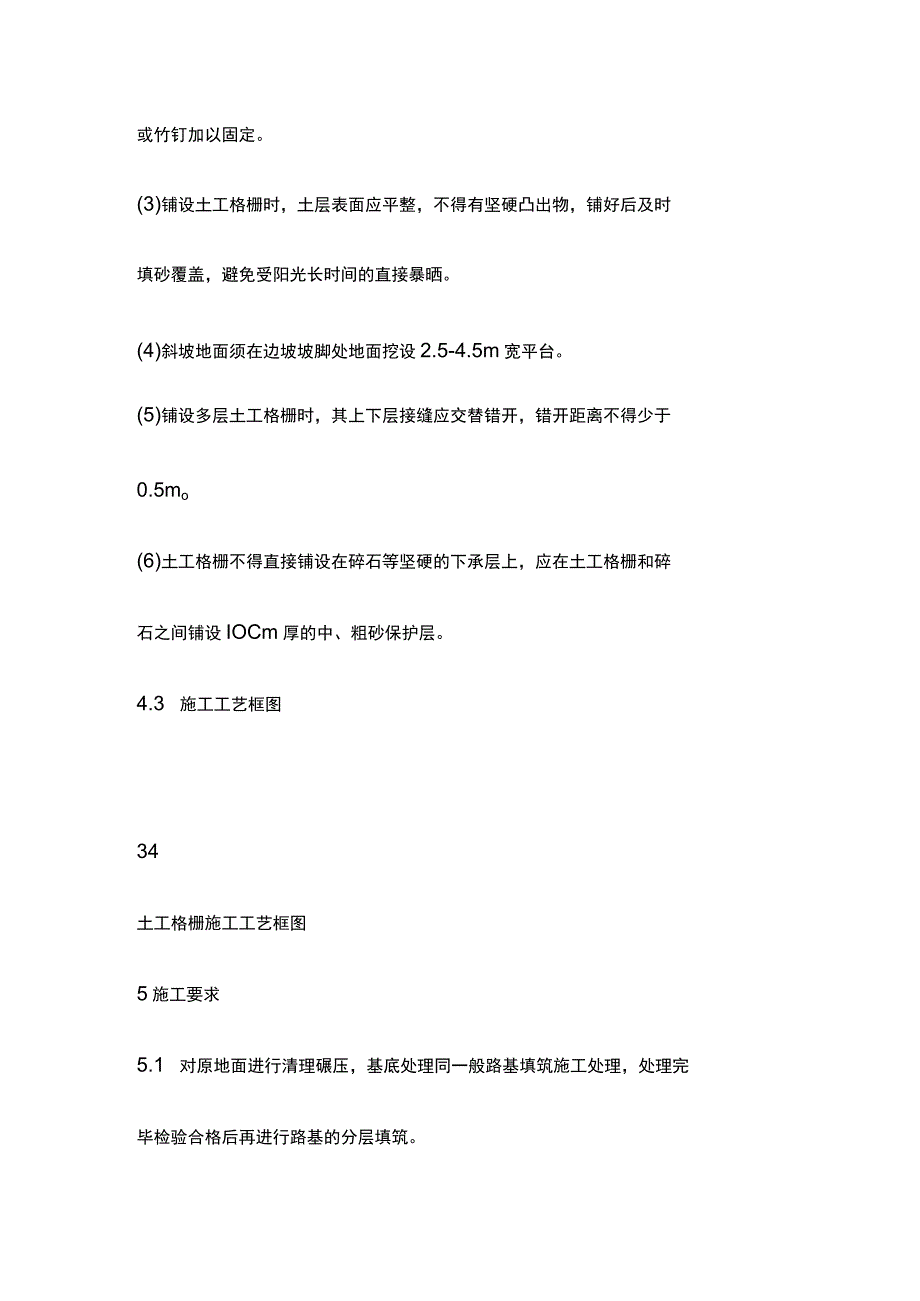

3、土工格栅平铺于路基上，外缘距边坡一般为06m,铺设宽度按设计要求设置。(2)铺设时不容许有褶皱，要拉紧，并与路基面密贴。铺实后用U型铁钉或竹钉加以固定。(3)铺设土工格栅时，土层表面应平整，不得有坚硬凸出物，铺好后及时填砂覆盖，避免受阳光长时间的直接暴晒。(4)斜坡地面须在边坡坡脚处地面挖设2.5-4.5m宽平台。(5)铺设多层土工格栅时，其上下层接缝应交替错开，错开距离不得少于0.5mo(6)土工格栅不得直接铺设在碎石等坚硬的下承层上，应在土工格栅和碎石之间铺设IOCm厚的中、粗砂保护层。4.3 施工工艺框图34土工格栅施工工艺框图5施工要求5.1 对原地面进行清理碾压，基底处理同一般路基填
4、筑施工处理，处理完毕检验合格后再进行路基的分层填筑。5.2 土工格栅铺开后，应及时填筑填料，未铺填料时，机械车辆不得在上面行走。6劳动组织每个作业工地人员配备表序号人员名称数量1负责人1人2技术主管1人3技术、安全、质检、测量人员5-6人4机械工、普工5-15人7材料要求35土工合成材料规格及性能、纵向抗拉强度、伸长率等符合设计及规范要求。8设备机具配置主要机具设备配置有运输汽车。9质量控制及检验9.1质量控制(1)原材料质量按规定频率和标准抽检，施工中加强防护，防治污染和破坏。(2)土工合成材料的下承层表面应整平、压实，并清除表面坚硬突出物。(3冲甫设土工合成材料时,应将强度高的方向置于路堤
5、主要受力方向，当设计有特殊要求时按设计铺设。(4)土工合成材料铺好后应按设计要求铺回折段，并及时用砂覆盖。(5)严禁碾压及运输设备等直接在土工合成材料上碾压或行走作业。(6)搭接和锚固宽度符合要求。(7)原地面排水应形成4%的路拱。(8)铺土工合成材料属于隐蔽工程，施工过程中应有质检人员现场监控并做好隐蔽工程检查记录，报监理签认后方可进行下一道工序施工。9.2质量检验方法和频率质量检验方法和频率序号检验项目允许偏差施工单位检验数量检验方法1铺设范围+100-Omm沿线路纵向每100m抽样检验3处，且每检验批不少于3处尺量，查施工记录2搭接长度+50-0mm3竖向间距50mm4上下层接绛错开距离
6、50mm3610安全及环保要求10.1安全要求1.在施工作业场地设置明显标志，施工重地，闲人免进，进入施工现场，必须戴安全帽，防高空坠物。2、安全用电，配电盘应严加保护，设置漏电保护装置，防止漏电。所用电线不得私自乱拉乱扯，经常检查电路系统是否有破皮、漏电、短路等潜在问题。3、非机械操作人员，不得操作机械施工，作到持证上岗。在夜间施工时，应有足够的照明，加强安全管理。施工期间，做好防火、防盗安全保卫工作，严禁酒后作业。1.进入施工现场的施工人员要穿戴整齐；施工人员须佩带上岗证上岗操作。2、施工场地内的临时排水、废弃杂物及时清除出场，不准乱丢乱放，注意施工场地的整洁。3、施工时加强对环境的保护，避免裁剪的土工格栅到处撒落，防止下雨流入农田及河流。37 .土工格栅施工作业指导书 1.适用范围 2作业准备 3技术要求 4施工程序与工艺流程 5施工要求7材料要求8设备机具配置9质量控制及检验10安全及环保要求
