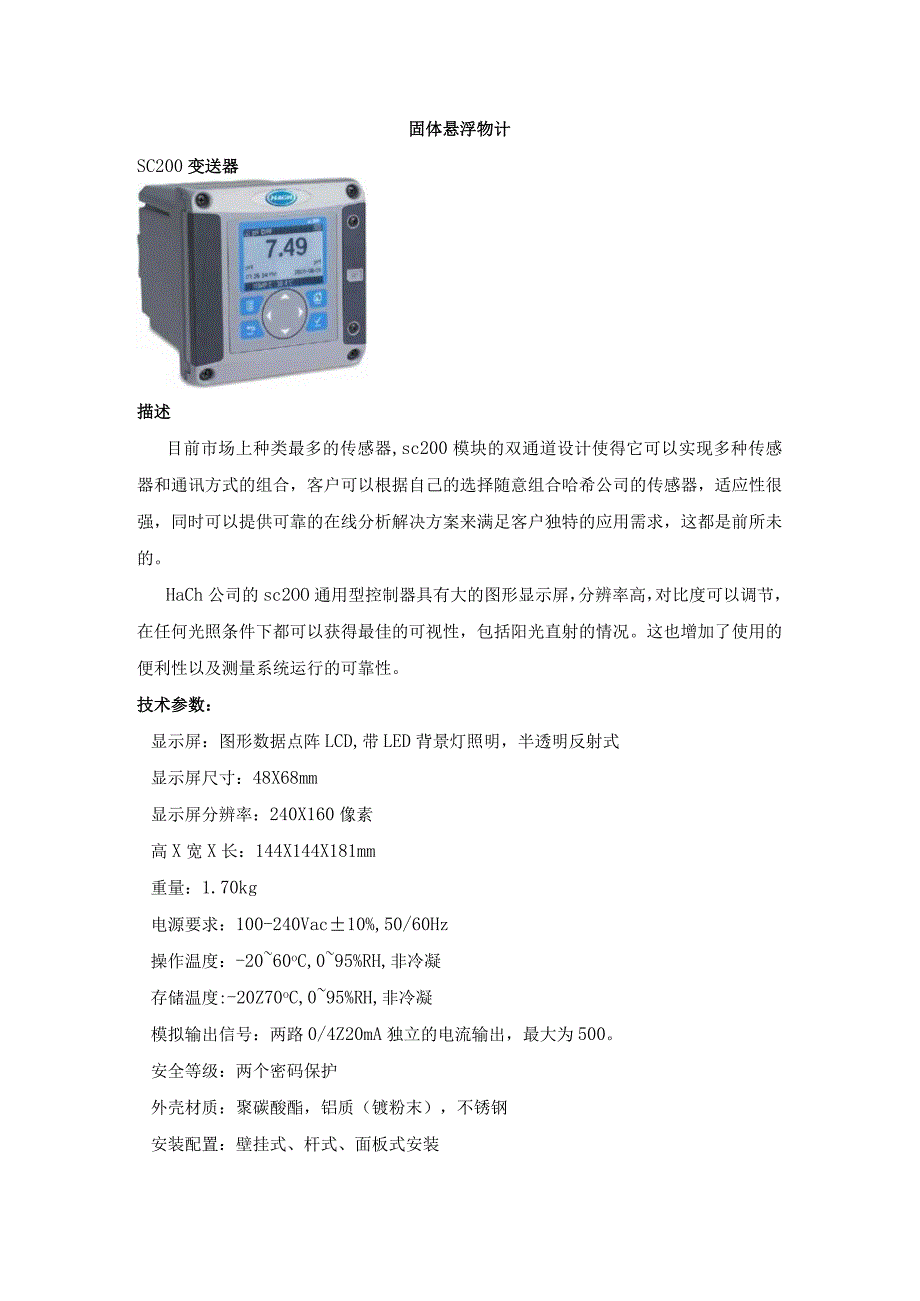

1、固体悬浮物计SC200变送器描述目前市场上种类最多的传感器,sc200模块的双通道设计使得它可以实现多种传感器和通讯方式的组合,客户可以根据自己的选择随意组合哈希公司的传感器,适应性很强,同时可以提供可靠的在线分析解决方案来满足客户独特的应用需求,这都是前所未的。HaCh公司的sc2OO通用型控制器具有大的图形显示屏,分辨率高,对比度可以调节,在任何光照条件下都可以获得最佳的可视性,包括阳光直射的情况。这也增加了使用的便利性以及测量系统运行的可靠性。技术参数:显示屏:图形数据点阵LCD,带LED背景灯照明,半透明反射式显示屏尺寸:48X68mm显示屏分辨率:240X160像素高X宽X长:144

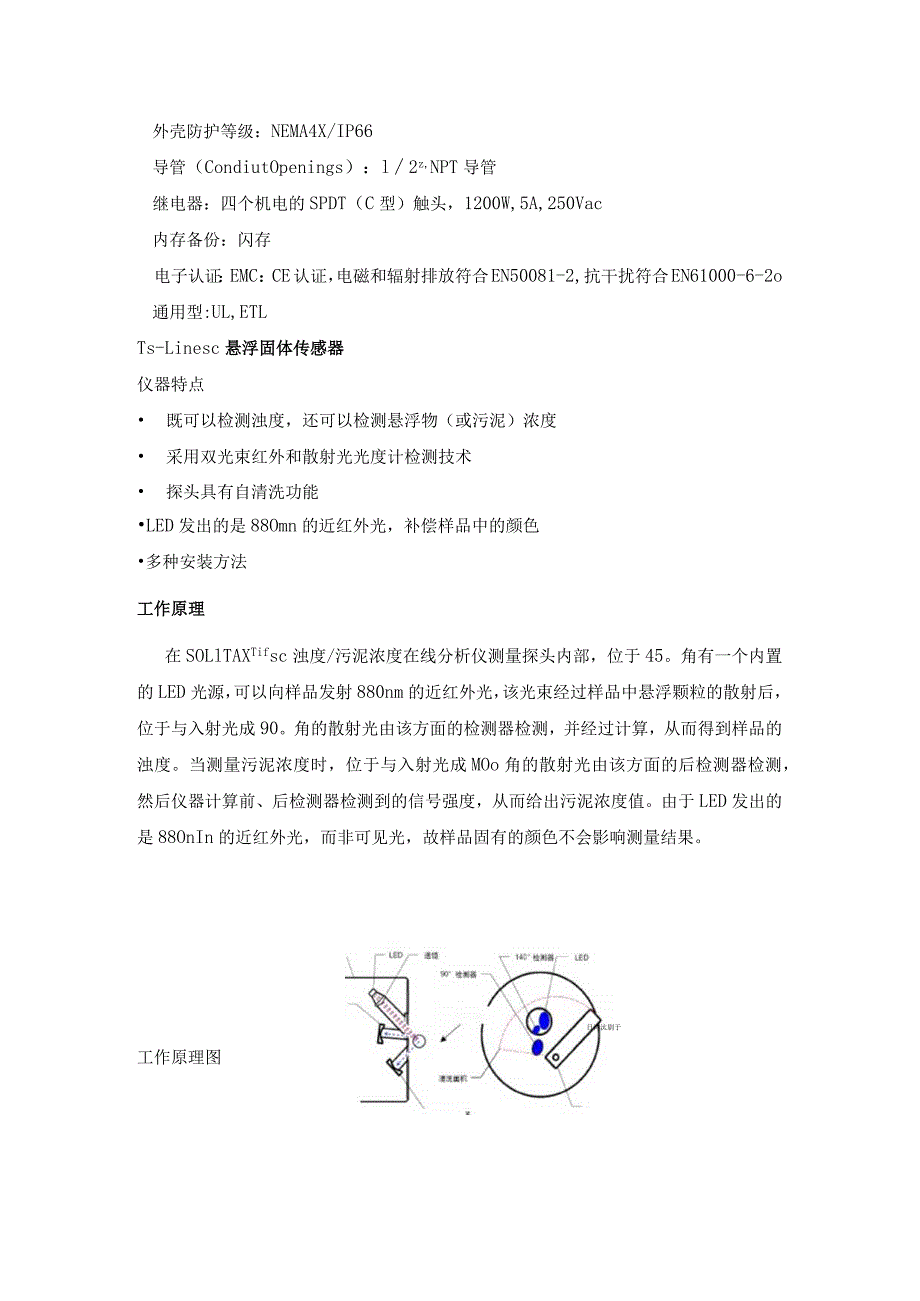

2、X144X181mm重量:1.70kg电源要求:100-240Vac10%,50/60Hz操作温度:-2060oC,095%RH,非冷凝存储温度:-20Z70oC,095%RH,非冷凝模拟输出信号:两路0/4Z20mA独立的电流输出,最大为500。安全等级:两个密码保护外壳材质:聚碳酸酯,铝质(镀粉末),不锈钢安装配置:壁挂式、杆式、面板式安装外壳防护等级:NEMA4X/IP66导管(CondiutOpenings):l2z,NPT导管继电器:四个机电的SPDT(C型)触头,1200W,5A,250Vac内存备份:闪存电子认证:EMC:CE认证,电磁和辐射排放符合EN50081-2,抗干扰符合
3、EN61000-6-2o通用型:UL,ETLTs-Linesc悬浮固体传感器仪器特点 既可以检测浊度,还可以检测悬浮物(或污泥)浓度 采用双光束红外和散射光光度计检测技术 探头具有自清洗功能LED发出的是88Omn的近红外光,补偿样品中的颜色多种安装方法工作原理在SOLlTAXTifsc浊度/污泥浓度在线分析仪测量探头内部,位于45。角有一个内置的LED光源,可以向样品发射880nm的近红外光,该光束经过样品中悬浮颗粒的散射后,位于与入射光成90。角的散射光由该方面的检测器检测,并经过计算,从而得到样品的浊度。当测量污泥浓度时,位于与入射光成MOo角的散射光由该方面的后检测器检测,然后仪器计算

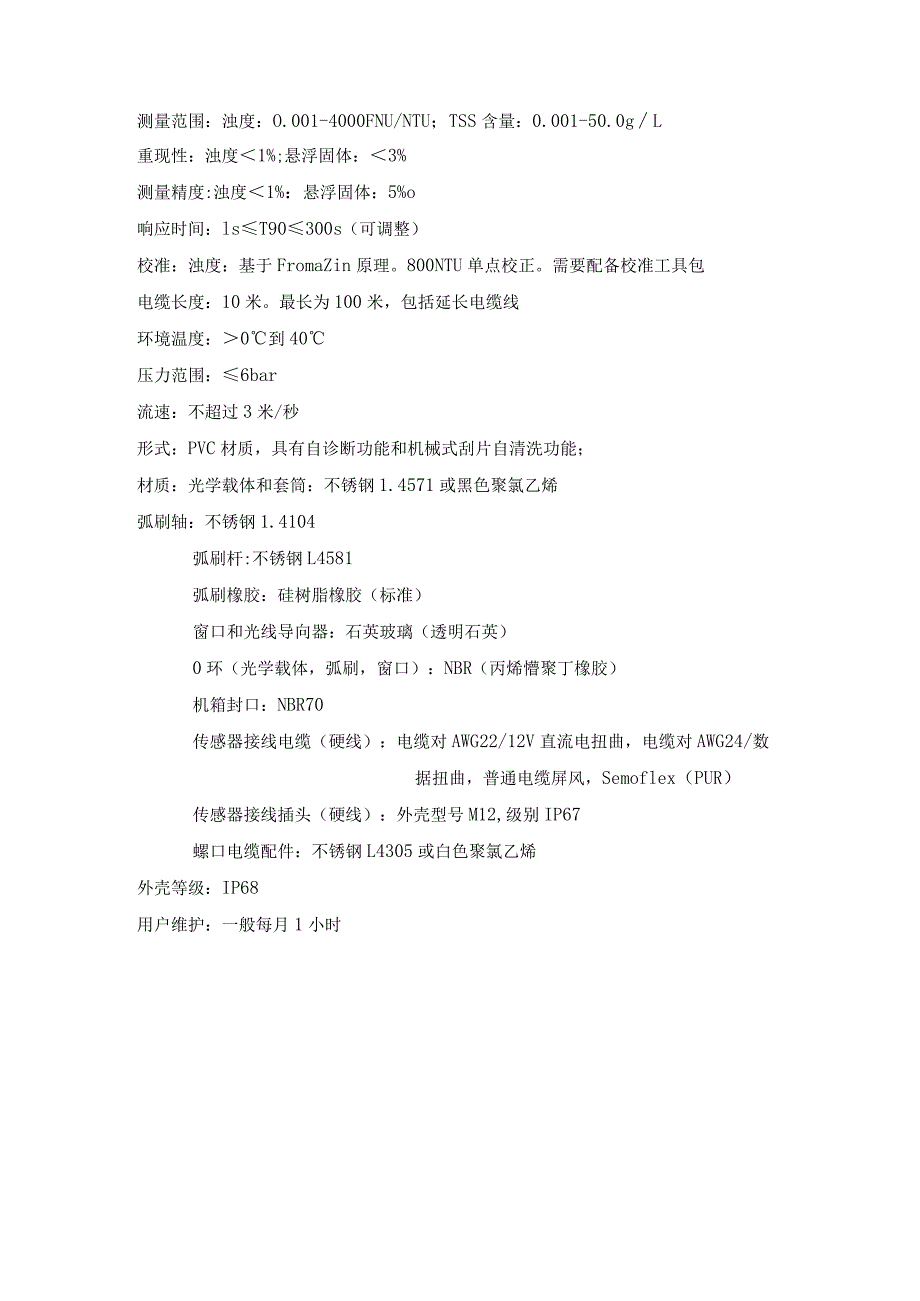

4、前、后检测器检测到的信号强度,从而给出污泥浓度值。由于LED发出的是88OnIn的近红外光,而非可见光,故样品固有的颜色不会影响测量结果。日湾汰剧于工作原理图测量范围:浊度:O.001-4000FNU/NTU;TSS含量:0.001-50.0gL重现性:浊度1%;悬浮固体:3%测量精度:浊度1%:悬浮固体:5%o响应时间:lsT90300s(可调整)校准:浊度:基于FromaZin原理。800NTU单点校正。需要配备校准工具包电缆长度:10米。最长为100米,包括延长电缆线环境温度:0到40压力范围:6bar流速:不超过3米/秒形式:PVC材质,具有自诊断功能和机械式刮片自清洗功能;材质:光学载体和套筒:不锈钢1.4571或黑色聚氯乙烯弧刷轴:不锈钢1.4104弧刷杆:不锈钢L4581弧刷橡胶:硅树脂橡胶(标准)窗口和光线导向器:石英玻璃(透明石英)0环(光学载体,弧刷,窗口):NBR(丙烯懵聚丁橡胶)机箱封口:NBR70传感器接线电缆(硬线):电缆对AWG22/12V直流电扭曲,电缆对AWG24/数据扭曲,普通电缆屏风,Semoflex(PUR)传感器接线插头(硬线):外壳型号M12,级别IP67螺口电缆配件:不锈钢L4305或白色聚氯乙烯外壳等级:IP68用户维护:一般每月1小时
