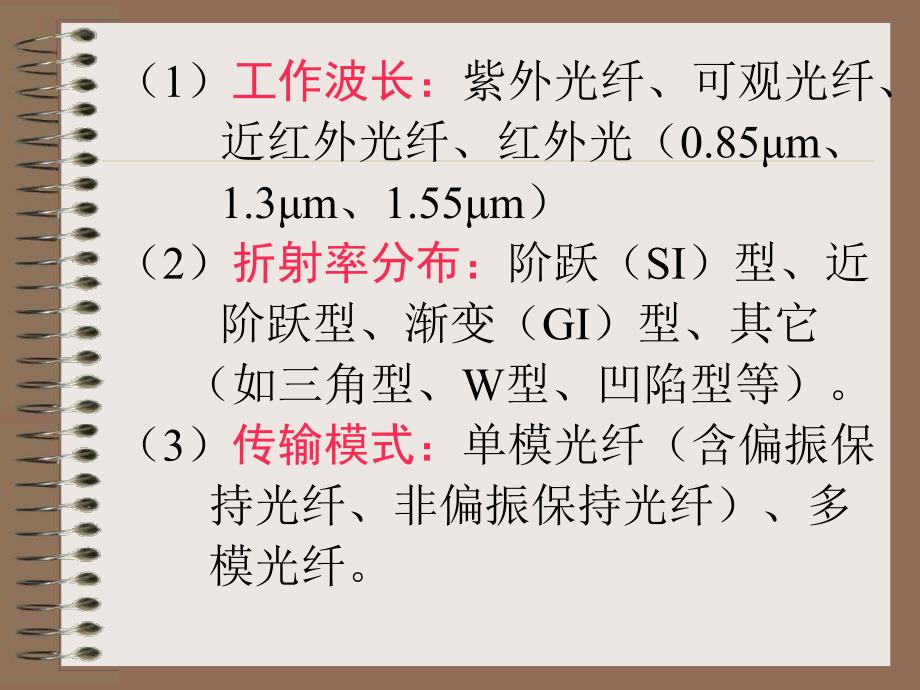

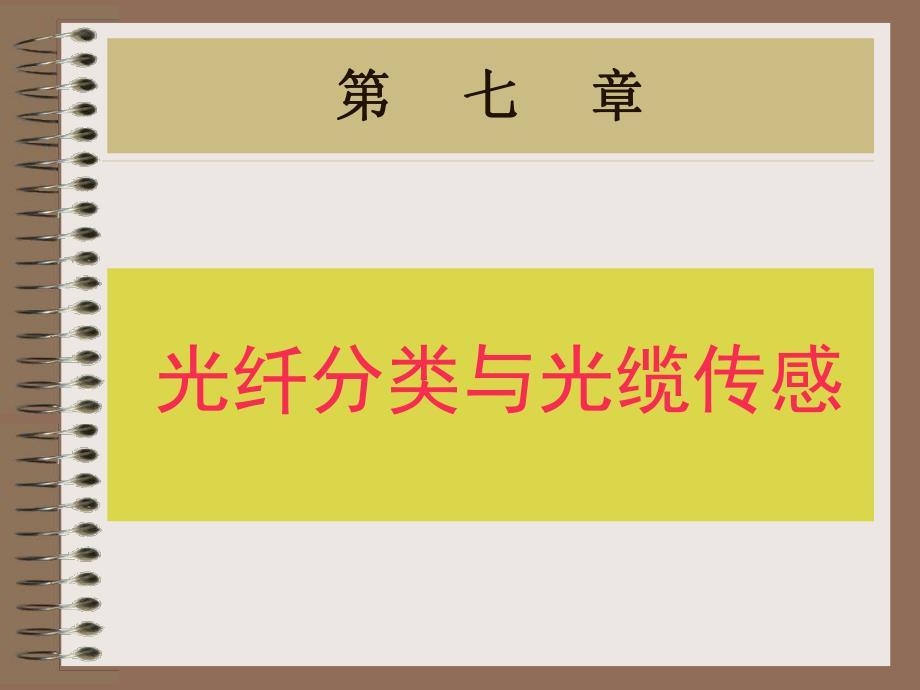

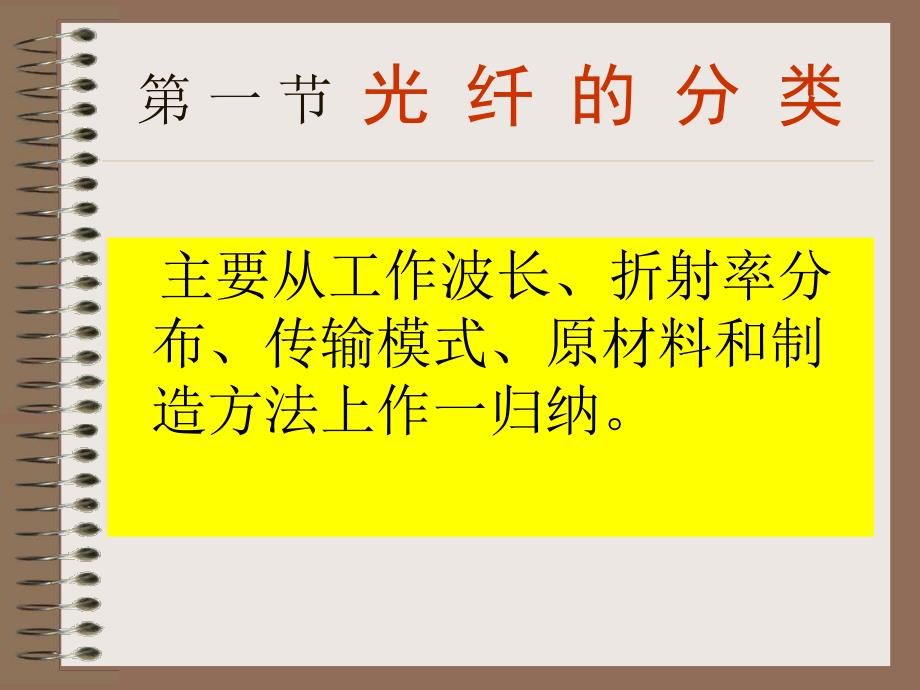

1、第第 七七 章章 光纤分类与光缆传感第 一 节 光 纤 的 分 类 主要从工作波长、折射率分布、传输模式、原材料和制造方法上作一归纳。（1）工作波长：紫外光纤、可观光纤、近红外光纤、红外光（0.85m、1.3m、1.55m）（2）折射率分布：阶跃（SI）型、近 阶跃型、渐变（GI）型、其它 （如三角型、W型、凹陷型等）。（3）传输模式：单模光纤（含偏振保 持光纤、非偏振保持光纤）、多 模光纤。（4）原材料：石英玻璃、多成分玻璃、塑 料、复合材料（如塑料包层、液体纤 芯等）、红外材料等；按被覆材料:还可分为无机材料（碳 等）、金属材料（铜、镍等）和塑料 等。（5）制造方法：有汽相轴向沉积（VAD
2、）、化学汽相沉积（CVD）和双坩锅法等。二、石 英 光 纤 是以二氧化硅为主要原料，并按不同的掺杂量，来控制纤芯和包层的折射率分布的光纤。石英系列光纤，具有低耗、宽带的特点，现在已广泛应用于有线电视和通信系统。掺氟光纤（Fluorine Doped Fiber）为石英光纤的典型产品之一。何谓掺氟光纤 通常，作为1.3m波域的通信用光纤中，控制纤芯的掺杂物为二氧化锗。但掺氟光纤的纤芯，大多使用二氧化但掺氟光纤的纤芯，大多使用二氧化硅，而在包层中却是掺入氟的。硅，而在包层中却是掺入氟的。由于瑞利散射损耗是因折射率的变动而引起的光散射现象。所以，希望形成折射率变动因素的掺杂物，以少为佳。何谓 掺氟光
3、纤 氟的作用主要是可以降低二氧化硅的折射率。因而，常用于包层的掺杂。因此掺氟光纤中，因此掺氟光纤中，纤芯并不含有影响折射率的氟素掺杂物。纤芯并不含有影响折射率的氟素掺杂物。由于它的瑞利散射很小，而且损耗也接近理论由于它的瑞利散射很小，而且损耗也接近理论的最低值。所以多用于长距离的光信号传输。的最低值。所以多用于长距离的光信号传输。石英光纤(Silica Fiber)与其它原料的光纤相比，还具有从紫外线光到近红外线光的透光广谱，除通信用途之外，还可用于导光和传导图像等领域。三，红 外 光 纤 作为光通信领域所开发的石英系列光纤的工作波长，尽管用在较短的传输距离，也只能用于2m。为能在更长的红外波
4、长领域工作，所开发的光纤称为红外光纤。红外光纤（Infrared Optical Fiber）主要用于光能传送。例如有：温度计量、热图像传输、激光手术刀医疗、热能加工等等，普及率尚低。四，复 合 光 纤 复合光纤（复合光纤（Compound Fiber）是指在）是指在二氧化硅原料中，再适当混合诸如氧化二氧化硅原料中，再适当混合诸如氧化钠、氧化硼、氧化钾等氧化物的多成分钠、氧化硼、氧化钾等氧化物的多成分玻璃作成的光纤，玻璃作成的光纤，特点是多成分玻璃比石英的软化点低且特点是多成分玻璃比石英的软化点低且纤芯与包层的折射率差很大。主要用在纤芯与包层的折射率差很大。主要用在医疗业务的光纤内窥镜。医疗业
5、务的光纤内窥镜。五，氟化物光纤 氟化物光纤（氟化物光纤（Fluoride Fiber）是由氟化）是由氟化物玻璃作成的光纤。物玻璃作成的光纤。这种光纤原料包括氟化铝、氟化钡、氟化镧、氟化钠等氟化物玻璃原料。简称为Z B L A N。主要工作在 2 10m 波长的光传输业务。五，氟化物光纤 由于ZBLAN具有超低损耗光纤的可能性，正在进行着用于长距离通信光纤的可行性开发，例如：其理论上的最低损耗，在3m波长时可达 dBkm，而石英光纤在1.55m时却在0.150.16 dB/Km之间。目前，目前，ZBLAN光纤由于难于降低散射损耗，只光纤由于难于降低散射损耗，只能用在能用在2.42.7m的温敏器和
6、热图像传输，尚的温敏器和热图像传输，尚未广泛实用。未广泛实用。最近，为了利用ZBLAN进行长距离传输，正在研制1.3m的掺锗光纤放大器（PDFA）。321010六，塑 包 光 纤 塑包光纤（塑包光纤（Plastic Clad Fiber）是将高纯度）是将高纯度的石英玻璃作成纤芯，而将折射率比石英稍低的石英玻璃作成纤芯，而将折射率比石英稍低的如硅胶等塑料作为包层的阶跃型光纤。的如硅胶等塑料作为包层的阶跃型光纤。它与石英光纤相比较，具有纤芯粗、数值孔径（N.A.）高的特点。因此，易与发光二极管LED光源结合，损耗也较小。所以，非常适用于局域网（LAN）和近距离通信。七，塑 料 光 纤 这是将纤芯和
7、包层都用塑料（聚合物）这是将纤芯和包层都用塑料（聚合物）作成的光纤。作成的光纤。早期产品主要用于装饰和导光照明及近距离光路的光通信中。原料主要是有机玻璃（PMMA）、聚苯乙稀（PS）和聚碳酸酯（PC）。损耗一般每km可达几十dB。为了降低损耗正在开发应用氟索系列塑料。七，塑 料 光 纤 由于塑料光纤（Plastic Optical fiber）的纤芯直径为1000m，比单模石英光纤大100倍，接续简单，而且易于弯曲施工容易。近年来，加上宽带化的进度，作为渐变型（GI）折射率的多模塑料光纤的发展受到了社会的重视。最近，在汽车内部局域网中应用较快，未来在家庭局域网中也可能得到应用。八，单 模 光
8、纤 这是指在工作波长中，只能传输一个传播模式的光纤，通常简称为单模光纤（SMF：Single ModeFiber）。目前，在有线电视和光通信中，是应用最广泛的光纤。由于光纤的纤芯很细（约由于光纤的纤芯很细（约10m）而）而且折射率呈阶跃状分布，当归一化频率且折射率呈阶跃状分布，当归一化频率V参数参数2.4时，理论上，只能形成单模时，理论上，只能形成单模传输。传输。八，单 模 光 纤 另外，另外，SMF没有多模色散，不仅传输频带没有多模色散，不仅传输频带较多模光纤更宽，再加上较多模光纤更宽，再加上SMF的材料色散和的材料色散和结构色散的相加抵消，其合成特性恰好形成结构色散的相加抵消，其合成特性恰
9、好形成零色散的特性，使传输频带更加拓宽。零色散的特性，使传输频带更加拓宽。SMF中，因掺杂物不同与制造方式的差别有许多类型。凹陷型包层光纤（凹陷型包层光纤（DePr-essed Clad Fiber），），其包层形成两重结构，邻近纤芯的包层，较其包层形成两重结构，邻近纤芯的包层，较外侧包层的折射率还低。外侧包层的折射率还低。九，多 模 光 纤 将传播可能的模式为多个模式的光纤称作多模光纤。纤芯直径为50m，由于传输模式可达几百个，与SMF相比传输带宽主要受模式色散支配。在历史上曾用于有线电视和通信系统的短距离传输。自从出现自从出现SMF光纤后，似乎形成历史产品。但光纤后，似乎形成历史产品。但实
10、际上，由于实际上，由于MMF较较SMF的芯径大且与局域网的芯径大且与局域网等光源结合容易，更有优势。所以，在短距离等光源结合容易，更有优势。所以，在短距离通信领域中通信领域中MMF仍在重新受到重视。仍在重新受到重视。九，多 模 光 纤 MMF按折射率分布进行分类时，有：渐变（GI）型和阶跃（SI）型两种。从几何光学角度来看，渐变型在纤芯中前进的光束呈现以蛇行状传播。由于，光的各个路径所需时间大致相同。所以，传输容量较SI型大。SI型MMF光纤的折射率分布，纤芯折射率的分布是相同的，但与包层的界面呈阶梯状。由于SI型光波在光纤中的反射前进过程中，产生各个光路径的时差，致使射出光波失真，色激较大。
11、其结果是传输带宽变窄，目前SI型MMF应用较少。十，色 散 位 移 光 纤 单模光纤的工作波长在1.3m时，模场直径约9m，其传输损耗约0.3dBkm。此时，零色散波长恰好在1.3m处。石英光纤中，从原材料上看1.55m段的传输损耗最小（约0.2dBkm）。由于现在已经实用的掺铒光纤放大器（EDFA）是工作在1.55m波段的，如果在此波段也能实现零色散，就更有利于1.55m波段的长距离传输。十，色 散 位 移 光 纤 于是，巧妙地利用光纤材料中的石于是，巧妙地利用光纤材料中的石英材料色散与纤芯结构色散的合成英材料色散与纤芯结构色散的合成抵消特性，就可使原在抵消特性，就可使原在1.3m段的零段的
12、零色散，移位到色散，移位到1.55m段也构成零色段也构成零色散。散。因此，被命名为色散位移光纤（DSF：DispersionShifted Fiber）。色 散 位 移 光 纤 在光通信的长距离传输中，光纤色散为零是重要的，但不是唯一的。其它性能还有损耗小、接续容易、成缆化容易和工作中的特性变化小（包括弯曲、拉伸和环境变化影响）。DSF就是在设计中，综合考虑这些因素。11.色 散 平 坦 光 纤 色散移位光纤（色散移位光纤（DSF）是将单模光）是将单模光纤设计零色散位于纤设计零色散位于1.55m波段的光纤。波段的光纤。而色散平坦光纤却是将从而色散平坦光纤却是将从1.3m到到1.55m的较宽波段
13、的色散，都能作到的较宽波段的色散，都能作到很低，几乎达到零色散的光纤称作很低，几乎达到零色散的光纤称作DFF。色 散 平 坦 光 纤 由于DFF要作到1.3m1.55m范围的色散都减少。就需要对光纤的折射率分布进行复杂的设计。不过这种光纤对于波分复用不过这种光纤对于波分复用（WDM）的线路却是很适宜的。）的线路却是很适宜的。由于由于DFF光纤的工艺比较复杂，费光纤的工艺比较复杂，费用较贵。今后随着产量的增加，价用较贵。今后随着产量的增加，价格也会降低。格也会降低。12.色 散 补 偿 光 纤 对于采用单模光纤的干线系统，多数是利用1.3m波段色散为零的光纤构成的。可是，如果能在1.3m零色散的
14、光纤上也能令1.55m波长工作，将是非常有益的。因为，在1.3m零色散的光纤中1.55m波段的色散约有16pskmnm 之多。12.色 散 补 偿 光 纤 如果在此光纤线路中，插入一段与此色散符号相反的光纤，就可使整个光线路的色散为零。为此目的所用的是光纤则称作色散补偿光纤（DCF：DisPersion Compe-nsation Fiber）。DCF与标准的1.3m零色散光纤相比，纤芯直径更细，而且折射率差也较大。DCF也是WDM光线路的重要组成部分。13.偏 振 保 持 光 纤 在光纤中传播的光波，因为具有电磁波的性质，所以，除了基本的光波单一模式之外，实质上还存在着电磁场（TE、TM）分
15、布的两个正交模式。通常，由于光纤截面的结构是圆对称的，这两个偏振模式的传播常数相等，两束偏振光互不干涉。实际上，光纤不是完全地圆对称，例如有着弯曲部分，就会出现两个偏振模式之间的结合因素，在光轴上呈不规则分布。偏振光的这种变化造成的色散，称之偏振模式色散（PMD）。对于现在以分配图像为主的有线电视，影响尚不太大。13.偏 振 保 持 光 纤 但对于一些未来超宽带有特殊要求的业务，如：相干通信中采用外差检波，要求光波偏振更 稳定时；光机器等对输入输出特性要求与偏振相关时；在制作偏振保持光耦合器和偏振器或去偏振 器等时；制作利用光干涉的光纤敏感器等，凡要求偏振波保持恒定的情况下，对光纤经过改进使偏
16、振状态不变的光纤称作偏振保持光纤（PMF：Polarization Maintaining fiber），也有称此为固定偏振光纤的。14.双 折 射 光 纤 双折射光纤是指在单模光纤中，可以传输相互可以传输相互正交的两个固有偏振模式正交的两个固有偏振模式的光纤而言。因为，折射率随偏报方向变异的现象称为双折射。在造成双折射的方法中。它又称作PANDA光纤，即偏振保持与吸收减少光纤。它是在纤芯的横向两则，设置热膨胀系数大、截面是圆形的玻璃部分。在高温的光纤拉丝过程中，这些部分收缩，其结果在纤芯y方向产生拉伸，同时又在x方向呈现压缩应力。致使纤材出现光弹性效应，使折射率在X方向和y方向出现差异。依此原理达到偏振保持恒定。5.抗 恶 环 境 光 纤 通信用光纤通常的工作环境温度可在-4060之间，设计时也是以不受大量辐射线照射为前提的。相比之下，对于更低温或更高温以及能遭受高压或外力影响、曝晒辐射线的恶劣环境下，也能工作的光纤则称作抗恶环境光纤。一般为了对光纤表面进行机械保护，多涂覆一层塑料。可是随着温度升高，塑料保护功能有所下降，致使使用温度也有所限制。如果改用抗热性塑料，如聚四氟乙稀（Te
