《沥青路面结构分类全套.docx》由会员分享，可在线阅读，更多相关《沥青路面结构分类全套.docx（8页珍藏版）》请在第壹文秘上搜索。

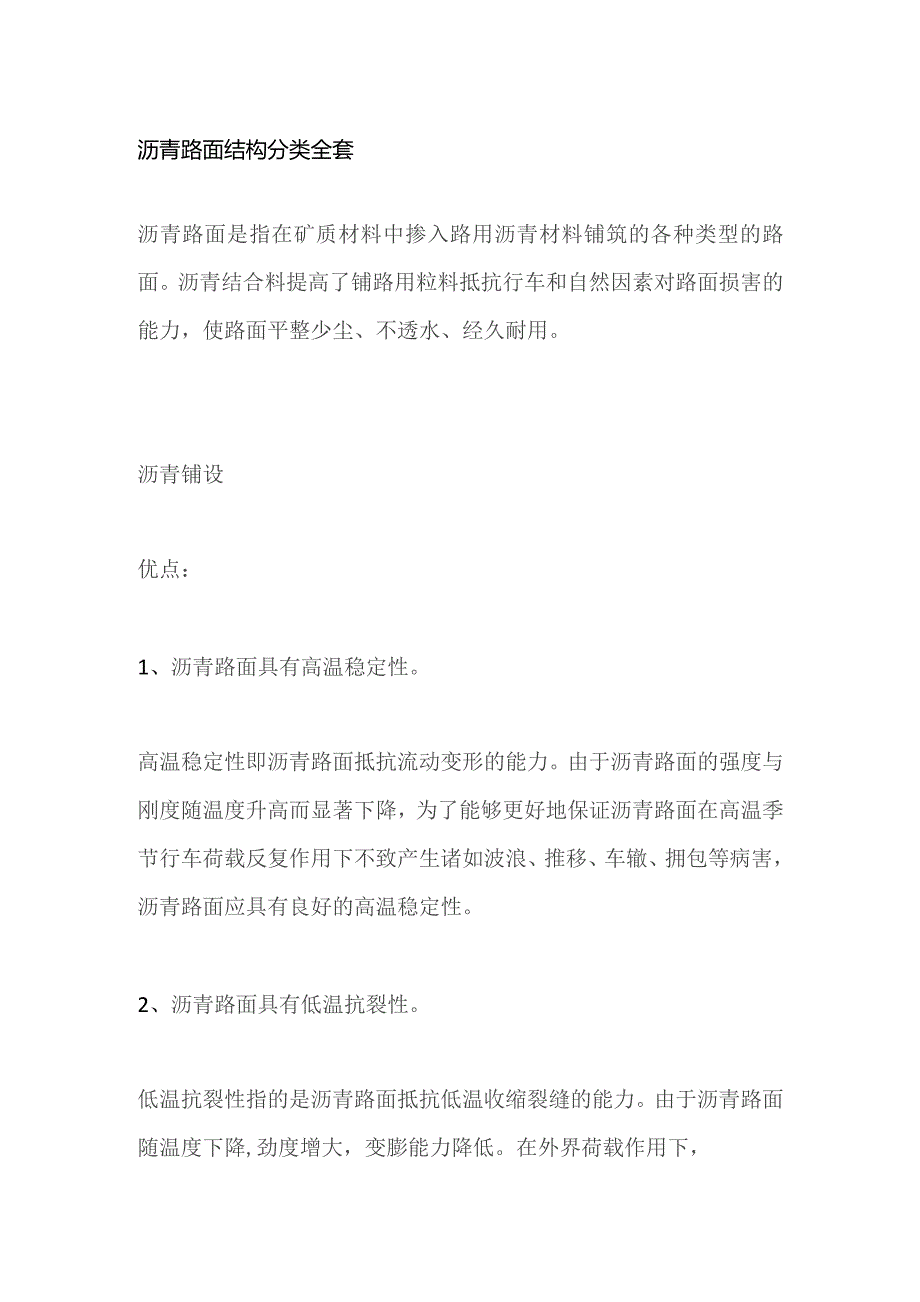

1、沥青路面结构分类全套沥青路面是指在矿质材料中掺入路用沥青材料铺筑的各种类型的路面。沥青结合料提高了铺路用粒料抵抗行车和自然因素对路面损害的能力，使路面平整少尘、不透水、经久耐用。沥青铺设优点：1、沥青路面具有高温稳定性。高温稳定性即沥青路面抵抗流动变形的能力。由于沥青路面的强度与刚度随温度升高而显著下降，为了能够更好地保证沥青路面在高温季节行车荷载反复作用下不致产生诸如波浪、推移、车辙、拥包等病害，沥青路面应具有良好的高温稳定性。2、沥青路面具有低温抗裂性。低温抗裂性指的是沥青路面抵抗低温收缩裂缝的能力。由于沥青路面随温度下降,劲度增大，变膨能力降低。在外界荷载作用下，使得一部分应力来不及松弛

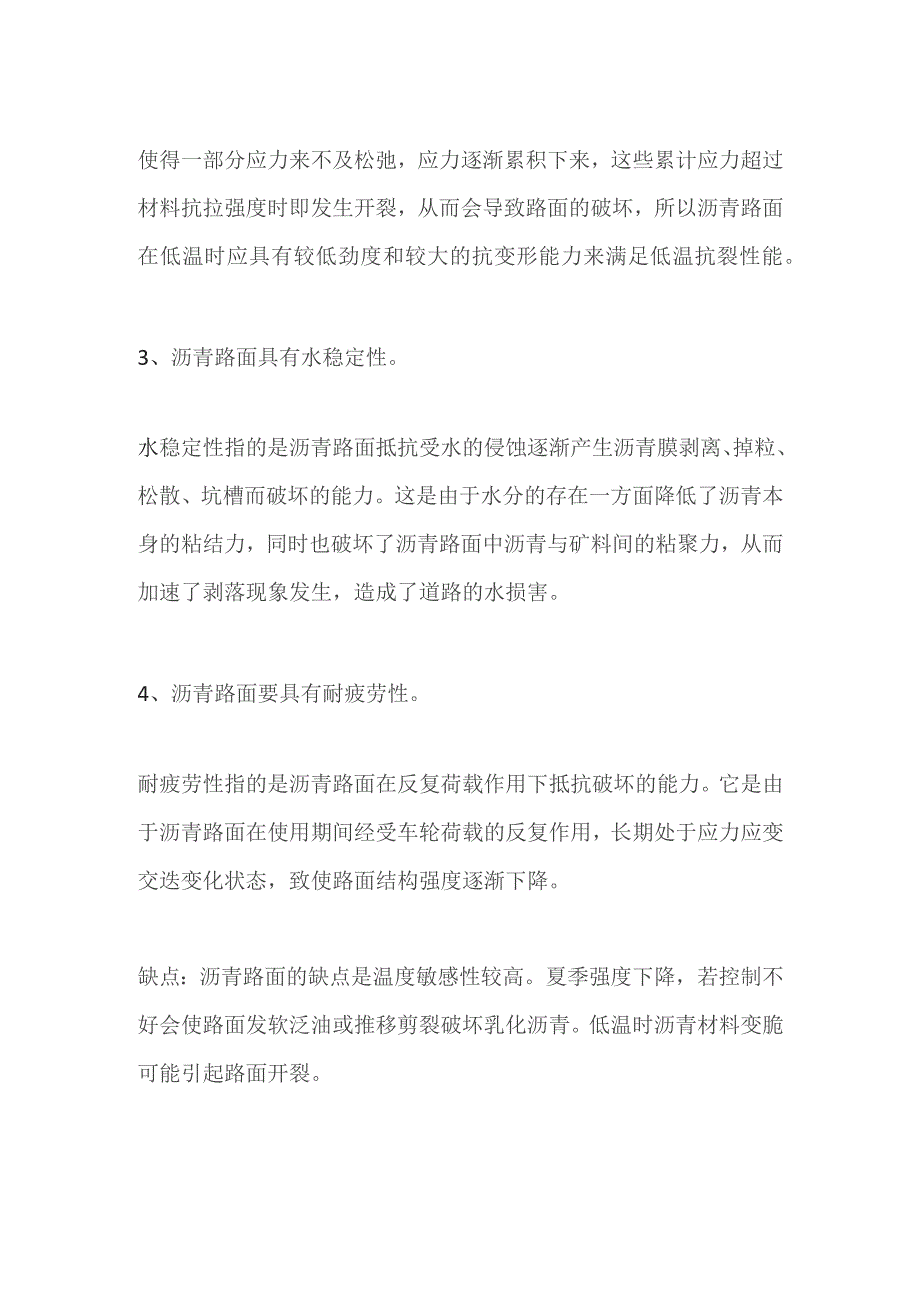

2、，应力逐渐累积下来，这些累计应力超过材料抗拉强度时即发生开裂，从而会导致路面的破坏，所以沥青路面在低温时应具有较低劲度和较大的抗变形能力来满足低温抗裂性能。3、沥青路面具有水稳定性。水稳定性指的是沥青路面抵抗受水的侵蚀逐渐产生沥青膜剥离、掉粒、松散、坑槽而破坏的能力。这是由于水分的存在一方面降低了沥青本身的粘结力，同时也破坏了沥青路面中沥青与矿料间的粘聚力，从而加速了剥落现象发生，造成了道路的水损害。4、沥青路面要具有耐疲劳性。耐疲劳性指的是沥青路面在反复荷载作用下抵抗破坏的能力。它是由于沥青路面在使用期间经受车轮荷载的反复作用，长期处于应力应变交迭变化状态，致使路面结构强度逐渐下降。缺点：沥

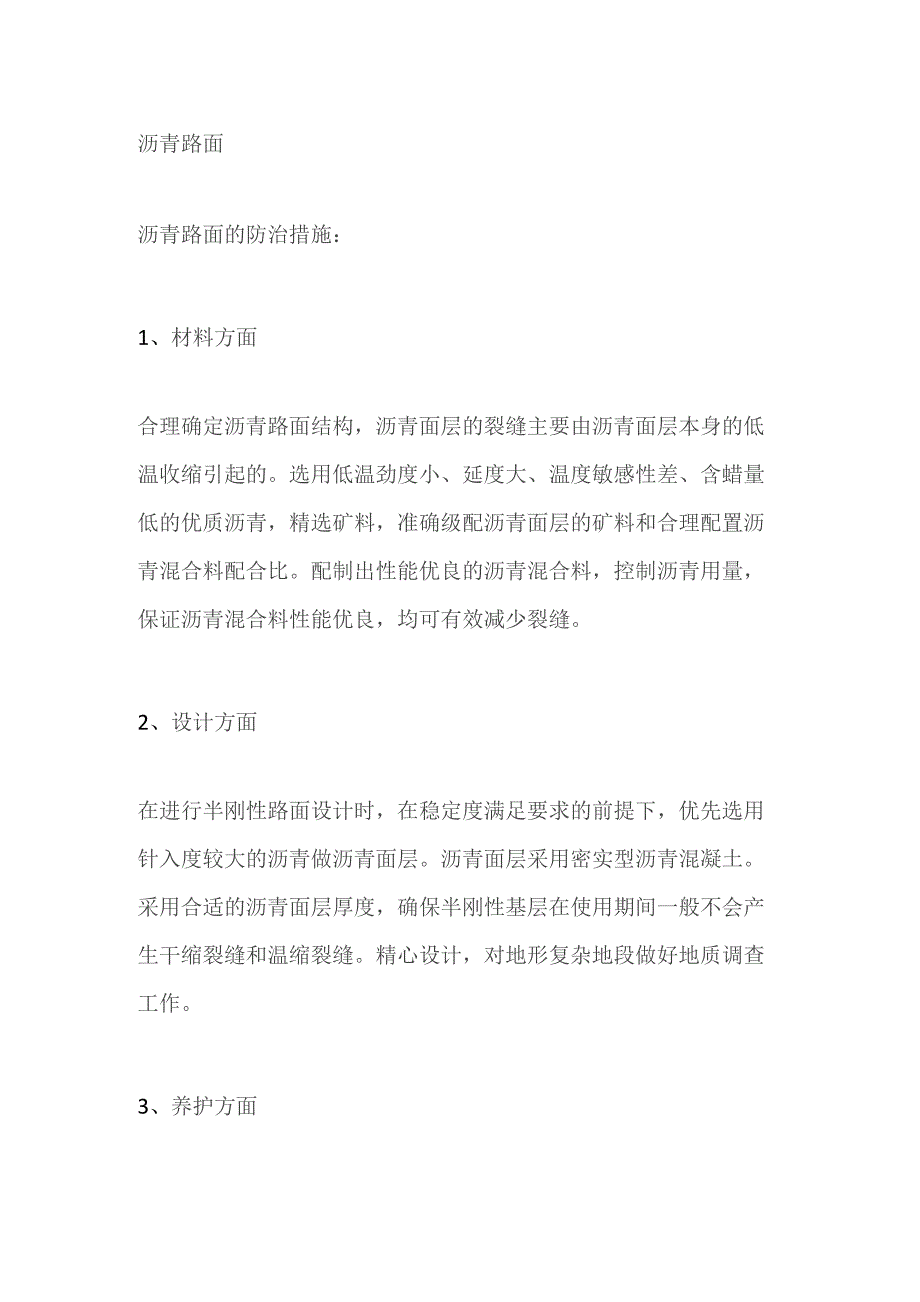

3、青路面的缺点是温度敏感性较高。夏季强度下降，若控制不好会使路面发软泛油或推移剪裂破坏乳化沥青。低温时沥青材料变脆可能引起路面开裂。沥青路面沥青路面的防治措施：1、材料方面合理确定沥青路面结构，沥青面层的裂缝主要由沥青面层本身的低温收缩引起的。选用低温劲度小、延度大、温度敏感性差、含蜡量低的优质沥青，精选矿料，准确级配沥青面层的矿料和合理配置沥青混合料配合比。配制出性能优良的沥青混合料，控制沥青用量，保证沥青混合料性能优良，均可有效减少裂缝。2、设计方面在进行半刚性路面设计时，在稳定度满足要求的前提下，优先选用针入度较大的沥青做沥青面层。沥青面层采用密实型沥青混凝土。采用合适的沥青面层厚度，确保
4、半刚性基层在使用期间一般不会产生干缩裂缝和温缩裂缝。精心设计，对地形复杂地段做好地质调查工作。3、养护方面严格养护管理，加强路面保洁，确保排水性能良好。及时对裂缝进行科学的处理，避免病害的进一步扩展。沥青路面结构组成及分类一、沥青路面结构组成沥青路面结构层可由面层、基层、底基层、垫层组成。面层是直接承受车轮荷载反复作用和自然因素影响的结构层，可由13层组成。表面层应根据使用要求设置抗滑耐磨、密实稳定的沥青层。基层起主要承重作用的层次。底基层是设置在基层之下，与面层、基层一起承受车轮荷载反复作用，并起承重作用的层次。垫层起排水、隔水、防冻、防污等作用。那么，沥青路面结构有哪些分类呢?沥青路面结构
5、1、按技术分类2、按矿料级配分类3按组成结构分类密实一悬浮结构：AC-I型沥青混凝土;是由次级集料填充前级集料(较次级集料粒径稍大)空隙的沥青混合料，具有很大的密度，不能直接互相嵌锁形成骨架，因此该结构具有较大的黏聚力c,但内摩擦角中较小，高温稳定性较差。(2)骨架一空隙结构：沥青碎石混合料(AM)和排水沥青混合料(OGFC);连续开级配的沥青混合料，由于细集料的数量较少，粗集料之间不仅紧密相连，而且有较多的空隙。这种结构的沥青混合料的内摩阻力起重要作用，因此，沥青混合料受沥青材料的变化影响较小，稳定性较好。当沥青路面采用这种形式的沥青混合料时，沥青面层下必须做下封层。密实一骨架结构：沥青碎石
6、玛蹄脂混合料(SMA)。是指此结构具有较多数量的粗集料开成空间骨架，同时又有足够的细集料可填满骨架的空隙。这种结构的沥青混合料具有较高的粘聚力和较高的内摩阻角，是沥青混合料中最理想的一种结构类型。沥青路面有哪些分类呢？1 .按强度构成原理可将沥青路面分为密实类(级配类)和嵌挤类两大类：(1)按密实级配原则构成的沥青混合料的结构强度，是以沥青与矿料之间的粘结力为主，矿料的嵌挤力和内摩阻力为辅而成的。沥青混凝土属于此类。这类沥青混合料的结构强度受温度的影响较大。(2)嵌挤类沥青混合料的强度是以矿料之间的嵌挤力为主和内摩阻力为辅而构成的。沥青碎石就属于此类，这类沥青混合料是以颗粒较粗、尺寸均匀的矿料
7、构成骨架，沥青混合料填充其空隙，并把矿料粘结成一个整体。这类沥青混合料的结构受温度的影响较小，但因空隙率较大，易渗水，因而耐久性较差。2 .按施工工艺的不同，沥青路面可分为层铺法和路拌法两大类：(1)层铺法是用分层洒布沥青，分层铺撒矿料和碾压的方法修筑，其主要优点是工艺和设备简便，功效较高，施工进度快，造价较低，其缺点是路面成型期较长，需要经过炎热季节行车碾压之后路面才能成型。用这种方法修筑的沥青路面有沥青表面处治和沥青贯入式两种。层铺法施工宜选择在干燥和较热的季节施工,并在雨季前及日最高温度低于15。C到来以前半个月结束，使面层通过开放交通压实，成型稳定。(2)拌和法是由一定级配的矿料和沥青
8、材料在沥青拌和厂(场、站)用专用设备加热拌和，然后送到工地摊铺碾压而成的路面。矿料中细颗粒含量少，含少量填料(或不加填料)，压实后剩余空隙率在10%以上的半开式沥青混合料，称为沥青碎石混合料;若矿料中含有填料，各种粒径的颗粒级配连续，相互嵌挤密实的矿料与沥青拌合，压实后剩余空隙率小于10%的称为沥青混凝土混合料。厂拌法按混合料铺筑时温度的不同，又可分为热拌热铺、热拌冷铺和冷拌冷铺三种。热拌热铺是混合料在专用设备加热拌和后立即趁热运到路上摊铺压实。如果混合料加热后储存一段时间再在常温下运到路上摊铺压实，即为热拌冷铺，热拌冷铺一般用于小面积修补。当采用乳化沥青作结合料，修筑乳化沥青碎石混合料路面时，沥青与矿料常温下拌合压实，称为冷拌冷铺法施工。另外，沥青表面处治也可采用拌和法施工。路拌法
