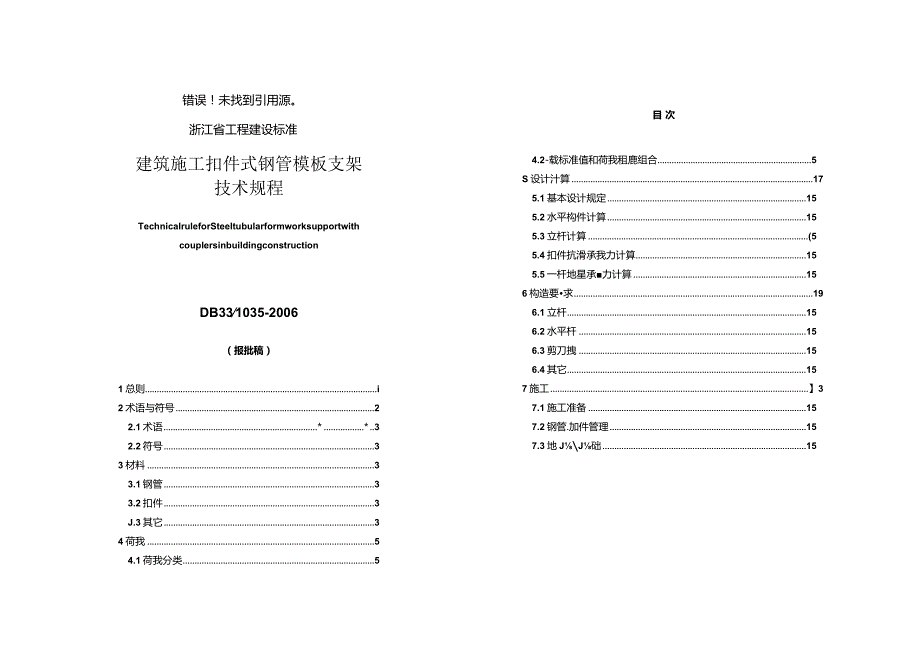

1、目 次错误！未找到引用源。浙江省工程建设标准建筑施工扣件式钢管模板支架技术规程TechnicalruleforSteeltubularformworksupportwithcouplersinbuildingconstructionDB331035-2006（报批稿）1总则i2术语与符号22.1术语*32.2符号33材料33.1钢管33.2扣件3J.3其它34荷我54.1荷我分类54.2-载标准值和荷我租鹿组合5S设计汁算175.1基本设计规定155.2水平构件计算155.3立杆计算(55.4扣件抗滑承我力计算155.5一杆地星承力计算156构造要求196.1立杆156.2水平杆156.3剪刀

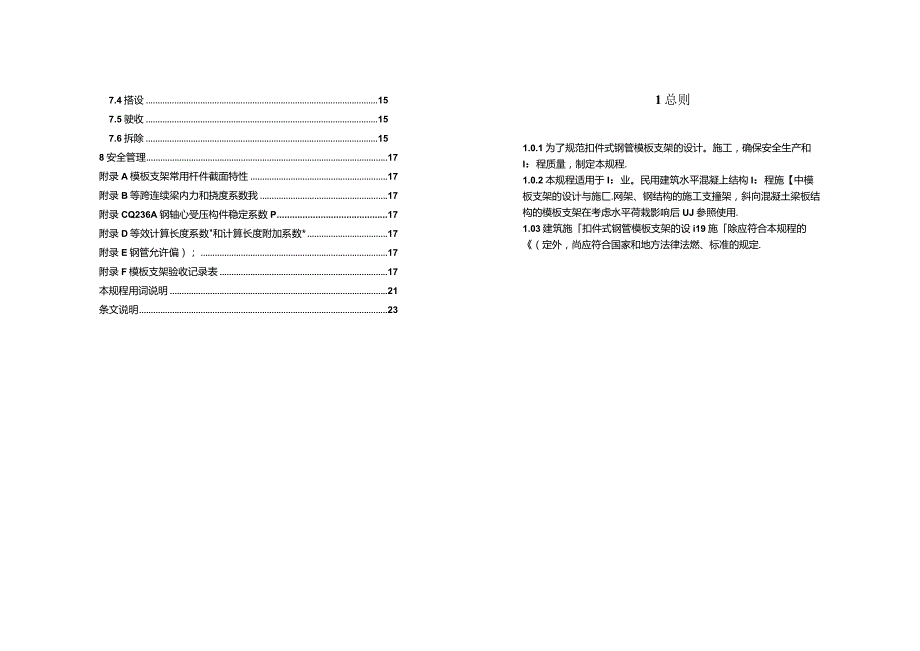

2、拽156.4其它157施工】37.1施工准备157.2钢管.加件管理157.3地JJ础157.4搭设157.5驶收157.6拆除158安全管理17附录A模板支架常用杆件截面特性17附录B等跨连续梁内力和挠度系数我17附录CQ236A钢轴心受压构件稳定系数P17附录D等效计算长度系数和计算长度附加系数*17附录E钢管允许偏）；17附录F模板支架验收记录表17本规程用词说明21条文说明231总则1.0.1为了规范扣件式钢管模板支架的设计。施工，确保安全生产和I：程质量，制定本规程.1.0.2本规程适用于I：业。民用建筑水平混凝上结构I：程施【中模板支架的设计与施匚.网架、钢结构的施工支撞架，斜向混

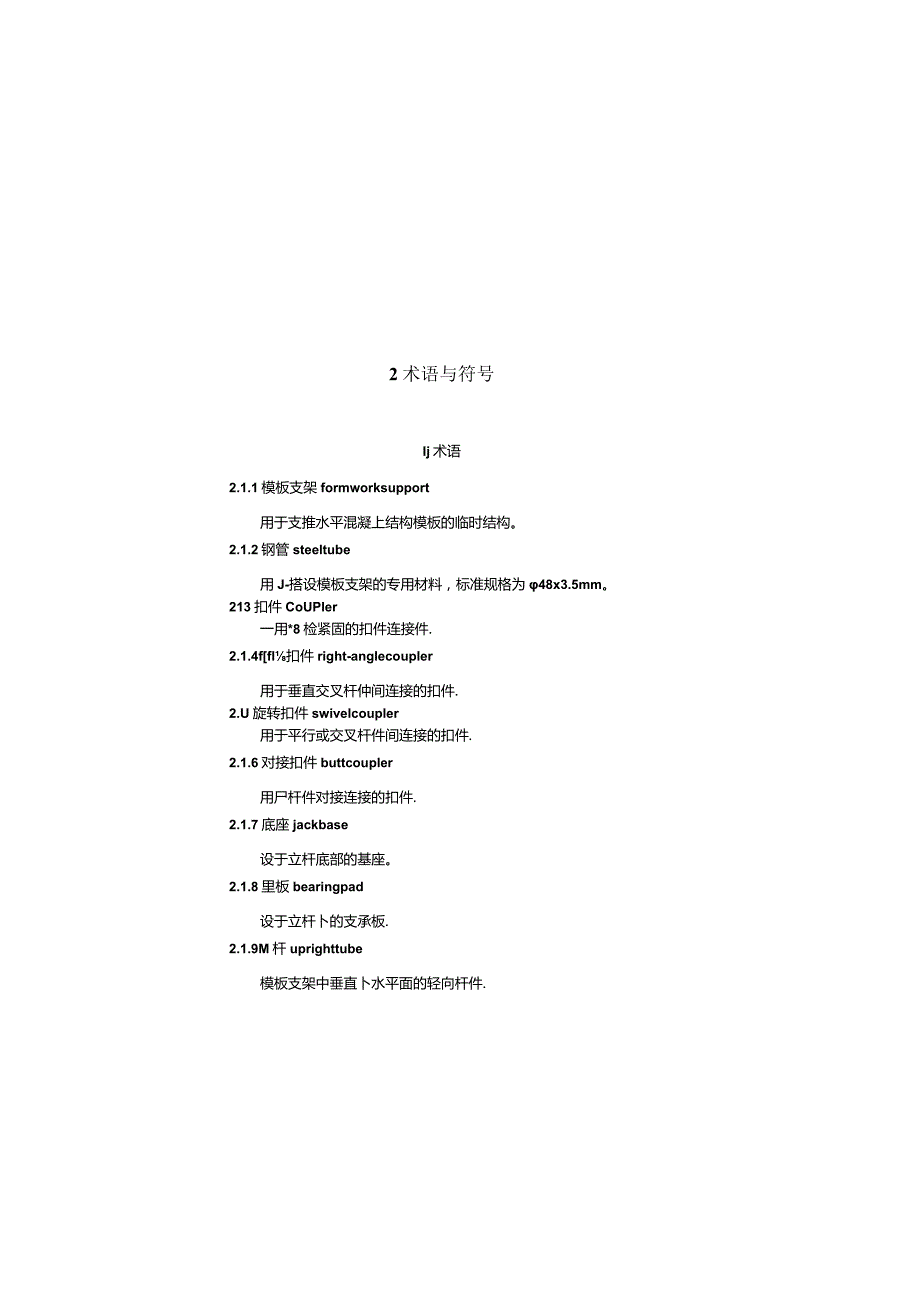

3、凝土梁板结构的模板支架在考虑水平荷栽影响后UJ参照使用.1.03建筑施扣件式钢管模板支架的设i19施除应符合本规程的（定外，尚应符合国家和地方法律法燃、标准的规定.2术语与符号Ij术语2.1.1模板支架formworksupport用于支推水平混凝上结构模板的临时结构。2.1.2钢管steeltube用J-搭设模板支架的专用材料，标准规格为48x3.5mm。213扣件CoUPler一用*8检紧固的扣件连接件.2.1.4ffl扣件right-anglecoupler用于垂直交叉杆仲间连接的扣件.2.U旋转扣件swivelcoupler用于平行或交叉杆件间连接的扣件.2.1.6对接扣件buttco
4、upler用尸杆件对接连接的扣件.2.1.7底座jackbase设于立杆底部的基座。2.1.8里板bearingpad设于立杆卜的支承板.2.1.9M杆uprighttube模板支架中垂直卜水平面的轻向杆件.2.1.10水平构件horizontalmember模板支架中水平布置的构件，包括底模、方木、横向和纵向水平杆。2.1.11底模bottomform与新浇筑混凝上F表面直接接触的承力板。2.1.12方木rectangulartimber支撞底模的理形承力木材.2.1.13水平杆horizontaltube模板支架中水平杆件.2.1.14横向水平-杆transversehorizontalt
5、ube乖直F梁设置的水平杆.2.1.15纵11J水乎杆longitudinalhorizontaltube沿梁长度方向设置的水平杆.2.1.16打地杆bottomhorizontaltube贴近楼（地）面.连接也杆根部的水平杆.2.1.17剪刀撑diagonalbracing模板支架中成对设置的交叉斜杆.2.1.18暇向四刀撑verticaldiagonalbracing沿模板支架啜农面设置的剪律。2.1.19水1EM推horizontaldiagonalbracing沿模板支架水平面设置的剪控.2.1.20抛掠bracingskewedfromlateralsurfaceofformwork
6、support与模板支架外侧面斜交的杆件.2.1N1可调托座adjustableshoringhead设F立杆顶部的能旅调H高度的支撑件.2.U2模板支架高度heightoffbrmwosupport模板支架市杆底到新i筑混凝上上表面的距离.2.123汇杆步距Iinheight上下水平杆轴线例的跄阂2.124立杆间即spacebetweenuprighttubes模板支架相邻汇杆之间的轴线距岗.2.US；杆纵距IongitUdinaIspacebetweenuprighttubes模板支架比杆的纵向间距.2.U6M杆横印transversespacebetweenuprighttubes模板支
7、架由杆的横向间距.2.1.27连墙件connectingtube连接模板支架与建筑物的杆件.2.1.28K|丫点mainnode立杆*纵向水平杆、横向水平杆3杆紧靠的扣接点。U符号22.1荷载和荷毅效应M-弯始设计值：M*-风荷我设计值产生的弯矩；一风荷载标推值产生的弯矩:NIn-立杆轴向力设计值，-恒载标准值产生的轴向力总和：N*-活威标准值产生的轴向力总和；R-纵向或横向水平杆传给立杆的噎向力设计值:P-立杆基础底面处的平均压力IV-挠度：h-风荷我标准值：/-基本凤王:一正应力2.2.2材料性能和抗力E-弹性模境：凡一扣件抗滑承我力设if(;/-钢材的抗拉、抗压强度设计值：-抗驾强度设计
8、值：X-修IE后的地基承我力特征值：A一地基承载力特征值v-容许挠%2.23儿何参数J-截面面积,基础底面面积H-模板支架高度：W-截而模量:。-外伸长度、伸出长度:D-钢管外直径；d-钢管内直径A-立杆段即，力木高度；-方木宽度：/-嵯向阿转半径；/一截而惯性矩：-长度、跨度：1.t一模板支架的纵向长度：4-模板支架的横向长度:/.-立杆纵距：4-立杆横距:0-计算K度.2.2.4计算系数%一水久荷较的分项系数:A-计算长度附加I系数：KH-考虑模板支架福度的高度调降系数：%-地基承我力调整系数：-考虑模板支架整体程定因素的单杆计算K度系数:外一挡凤系数:P1-风压商度变化系数：风荷载体型系
9、数；P-轴心受服构件的稳定系数；-长细比；-容许长细比，3材料3.1钢管3.1.1模板支架钢管应采用现行国家标准(支缝电焊钢管2(GBh13793)或低压流体输送川焊接钢管(GB/T3092中规定的3号普通钢管，Jt质量应符合现行国家标准碳素结构捆(GB/T700)中Q235-A级钢的理定。3.1.2模板支架的钢管应果用标准规格*4S*36InE.壁厚不得小于3mm.3.13钢管尚应符tF列规定:1钢菅的尺寸、表面质量和外形应分别符合7.2.3条的规定:2钢管上严禁打孔S3住根钢管的虽大质最不宜大了25kg。3.2扣件321拼件式钢管模板支架应采用町黄铸铁制作的扣件，其材质应符合现行国家标准(
10、钢管脚下架扣件(GB15831)的规定.采用其它材料制作的扣件时，应经试验证明其就所符合相关杯准的规定后方可使用。3.2.2扣件应符合724条的规定.3.23模板支架采用的扣件，在螺性拧紫IHzl拉达65Nm时.不得发生破坏.33其它3.3.1方木.底模的材料应符合现行国家标准木结构工程施工质麻验收规范（GB50206的有关焕定，332模板支架中K它辅助材料的质量应符介相关规延.4荷载4.1荷载分类4.1.1作用J:模板支架上的荷作可分为永久架载（恒简我）9可变荷我（活荷载）.4.1.2永久荷载（恒荷载）包括：模板及支架白重、新浇混凝土自重，钢筋自重。4.13町变荷我（活荷我）包括：1施I：人
11、员及施工设备荷载、振捣混凝上时产生的荷载；2风荷我。4.2荷IlJ标准值和荷技效应组合4.2.1模板及支架的白瓯城IlHH应按下列规定取值：1模板自承标准值同根据模板设计图纸确定无梁楼板及助形楼板模板的自垂标准值，也吁参照表421采用:/4.2模板自JR标准值IkNZmb模板构件名称木模板组合制模板钢力架胶什板模板无梁接板模板0.300.50.40肋形搂板模板（其中包括梁的模板）0,500750.602支架自重标准值应根据模板支架布置确定.422钢筋很凝土自重标准值应按下列规定取值：1新浇混凝I自重标准值，对普通混凝上可采用24kN/m对其它混凝七应根据实际靠力密度确定；1胡!自重标准值，对般
12、梁板结构每立方米钢筋混瓶土的钢筋自重标准值,对楼板可采用LIkN/e%对梁可采用l.5kN/n?.为采用型钢混凝土结构时，型相重晟应根据实际情况确定.4.23施工人员及设符荷我标准值，按1.0kN/tnz取值.42.4振捣混凝上时产生的荷技标准值，对水平模板按2.0kN?取,L.425作用在模板支架上的水平凤荷载标准值，应技F列公式计乱H=0,7“Mwo(4,2.5)式中：一昆荷畿标准值CkNZm2),r-风压高度变化系数，按现行国家标准(建筑结构荷我JK范(GB50009)的规定采用：A,-模板支架风荷载体型系数，技427条的规定采用：Ho-基本风压(kNm3),按现行国家标准建筑绪构荷我规
13、范(GB5OOO9)的规定采用.4.2.6模板支架的风荷我体型系数，应按表426的规定采用4.2.6模板及支架的凤荷载体型系数用版况系K模板支架时用式0敞开式模1.0注，1公值可将模板支架视为桁架，按现行国家标准(建筑结构荷骡康范(GBMXXW)有关规定计能.2%为挡风系数.0,=1.2%/儿，巽中4为代风面积：人为知及面积.敞开式模板吏架的%值应按427条的规定采用.427敞开式模板支架的挡风系数，应按表427的规定采用.式中:(4.2.9)表4.2.7敞开式模板支架的挡风系数外位步距(m)纵即.(m)121,51.82.01.20.1150.1050.0990.0971.350.1100.
14、l0.0930.0911.50.1050.0950.0890.0871.80.0990.0890.0830.0802.00.0960.0860.0800.0774.2.8对于风荷毂作用在模板上的水乎力.应进行整体侧向力计算.4.2.9对J整体侧向力计算可采用简化方法计算。若风荷我沿模板支架横向作用,如图4.2.9所示.取整体模板支架的-排横向支架作为计算单元，作用在计算单元顶部模板上的水平力F为：图4.2.9凤荷栽作用示意图F=OHg/.4-结构模板纵向挡凤面积(mm:)shi风荷栽标准值(N/mm),按4.2.5条的规定计算;l.模板支梁的纵向长度(mm)：/.-立杆纵HYmm).4.2.10MI荷0引起的计算单元立杆附加轴力按线性分布确定,如图4.2.10所示.最大附加轴力M,表达式为:N3尸(4.2.10-1)(w+i)A,式中：尸一作用在计算单元顶部模板上的水平力(N),按式4.2.9计算：
