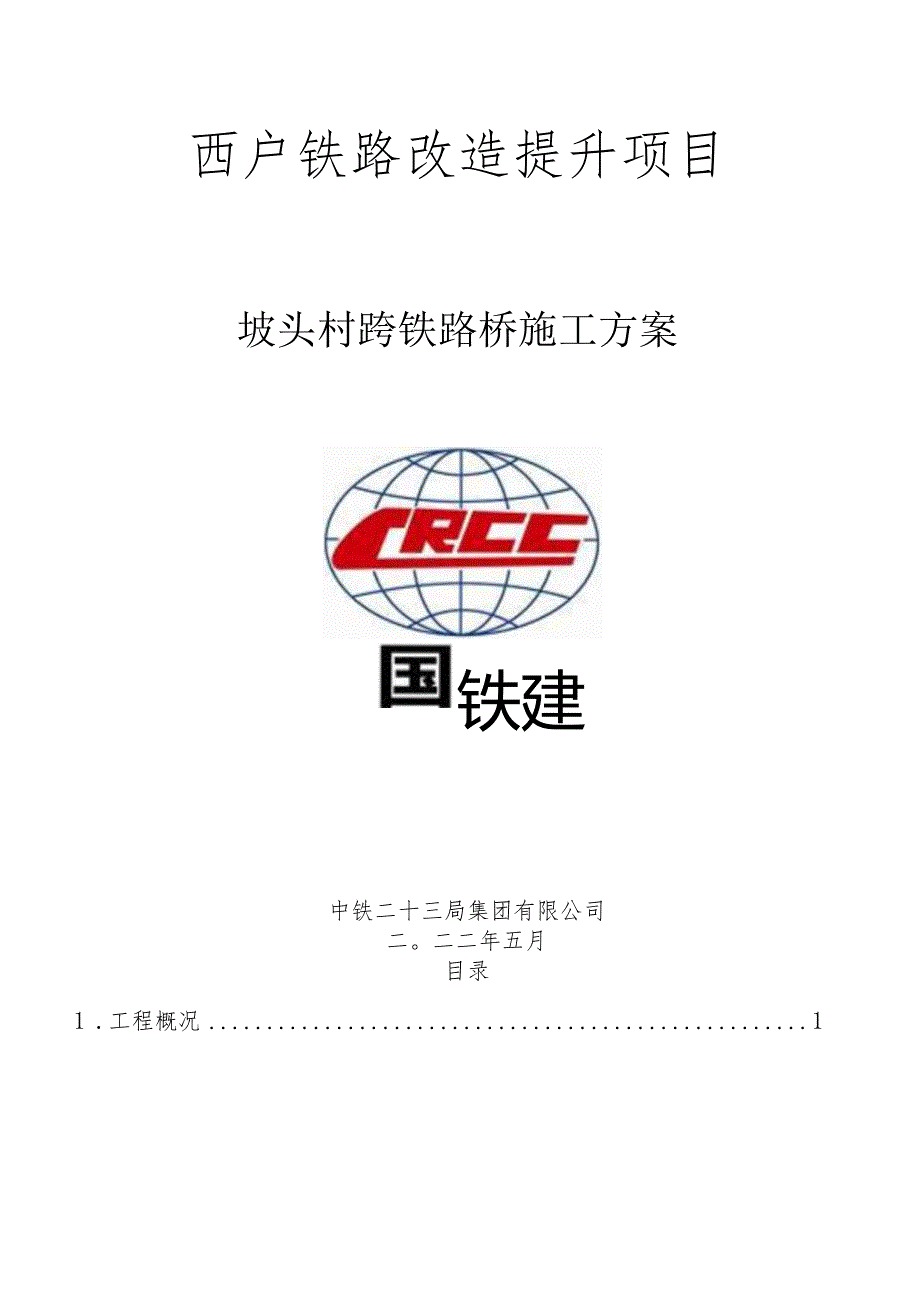

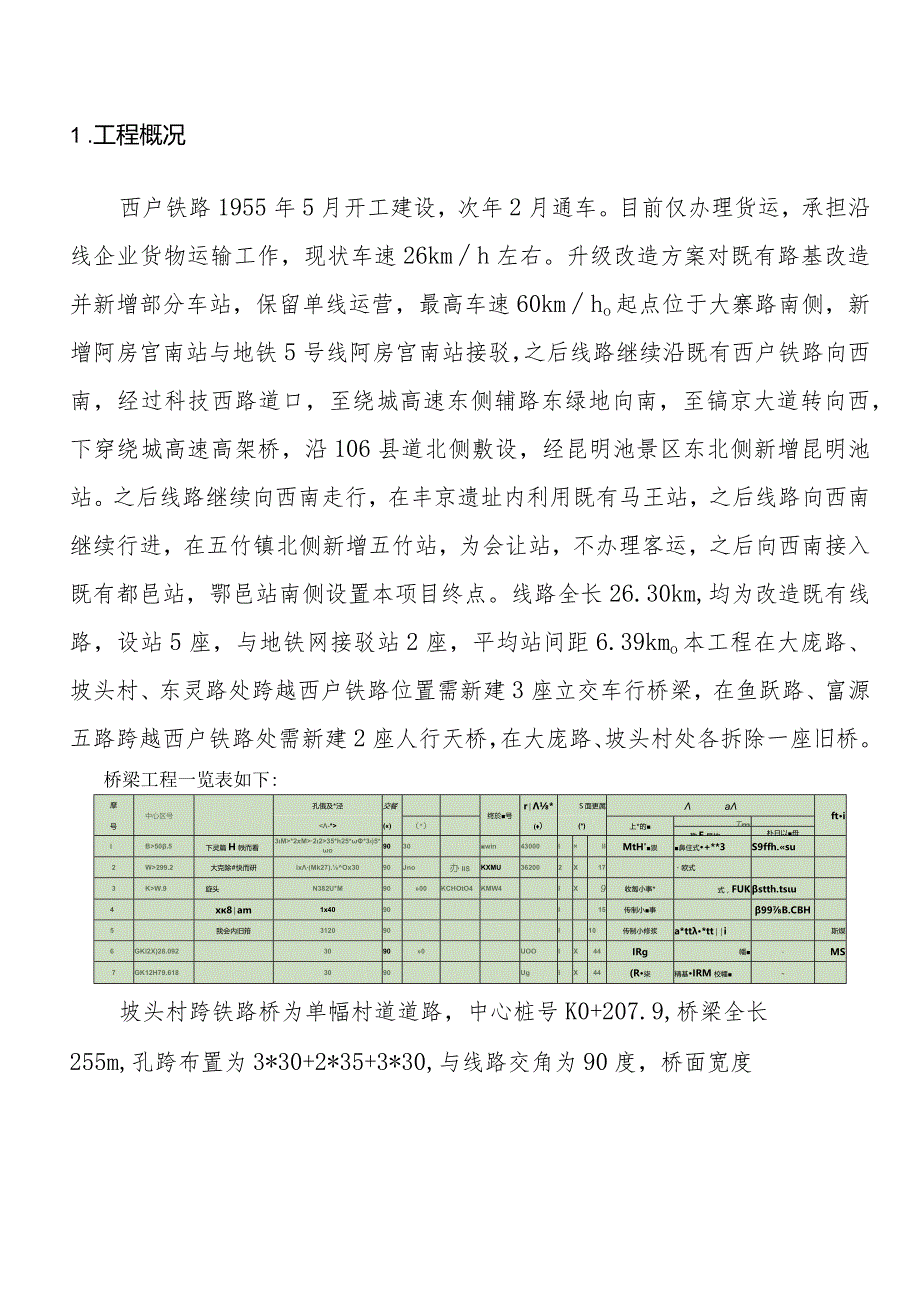

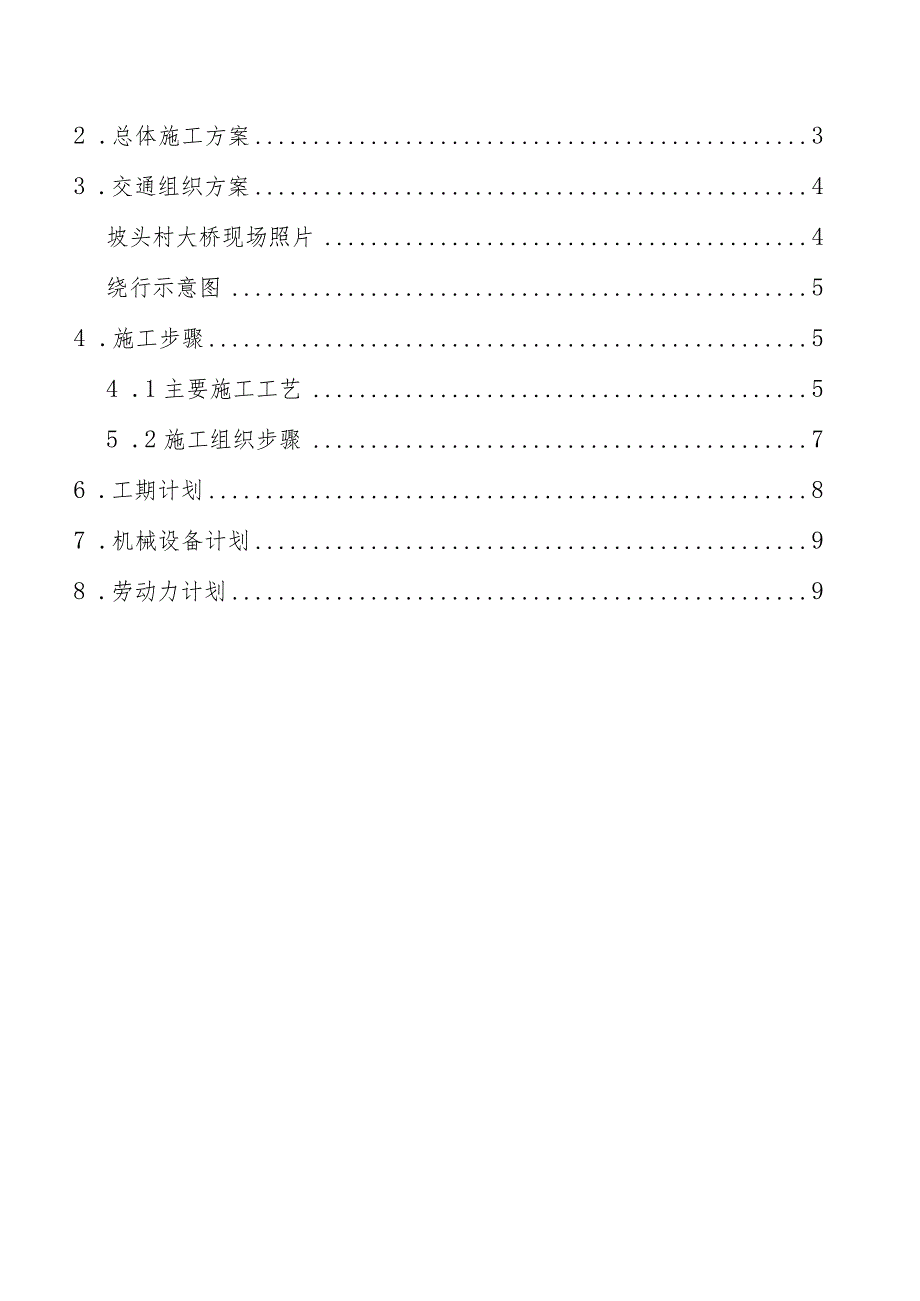

1、西户铁路改造提升项目坡头村跨铁路桥施工方案铁建中铁二十三局集团有限公司二。二二年五月目录1 .工程概况12 .总体施工方案33 .交通组织方案4坡头村大桥现场照片4绕行示意图54 .施工步骤54 .1主要施工工艺55 .2施工组织步骤76 .工期计划87 .机械设备计划98 .劳动力计划91 .工程概况西户铁路1955年5月开工建设，次年2月通车。目前仅办理货运，承担沿线企业货物运输工作，现状车速26kmh左右。升级改造方案对既有路基改造并新增部分车站，保留单线运营，最高车速60kmho起点位于大寨路南侧，新增阿房宫南站与地铁5号线阿房宫南站接驳，之后线路继续沿既有西户铁路向西南，经过科技西路
2、道口，至绕城高速东侧辅路东绿地向南，至镐京大道转向西，下穿绕城高速高架桥，沿106县道北侧敷设，经昆明池景区东北侧新增昆明池站。之后线路继续向西南走行，在丰京遗址内利用既有马王站，之后线路向西南继续行进，在五竹镇北侧新增五竹站，为会让站，不办理客运，之后向西南接入既有都邑站，鄂邑站南侧设置本项目终点。线路全长26.30km,均为改造既有线路，设站5座，与地铁网接驳站2座，平均站间距6.39kmo本工程在大庞路、坡头村、东灵路处跨越西户铁路位置需新建3座立交车行桥梁，在鱼跃路、富源五路跨越西户铁路处需新建2座人行天桥，在大庞路、坡头村处各拆除一座旧桥。桥梁工程一览表如下:摩号中心区号孔俄及*泾交
3、餐终於号r*S面更属afti()（*）()(*)上*的Tm勘E星地朴日以母IB50.5下灵篇H帙而看3M*2xM2235*h25*3)5*o9030win43000IIlMtH祟鼻住式+*3S9ffh.su2W299.2大克除#快而研ix(Mk27).Ox3090Jno办IlSKXMU362002X17欧式3KW.9旋头N382U*M9000KCHOtO4KMW4IX9收匐小事*式，FUKstth.tsu4x8am1x4090I15传制小事99B.CBH5我会内旧箝312090I10传制小修浆a*tt*tti斯煤6GKl2X)28.09230900UOOIX44IRg幡-MS7GK12H79.
4、6183090UgIX44(R柒精基IRM校幡-坡头村跨铁路桥为单幅村道道路，中心桩号K0+207.9,桥梁全长255m,孔跨布置为3*30+2*35+3*30,与线路交角为90度，桥面宽度9m,上部结构为预制小箱梁，下部结构为盖梁柱式墩+桩基础及轻型桥台+桩基础。本桥桥型布置图及断面图如下：3535松啊 K(H207.897“H： 255二: 2x%7O便”电鲤吗000uaA=A 帆K)O2 .总体施工方案本桥施工方案严格按照规范标准和图纸要求执行，人员和机械等按指导性施组要求，并确保施工安全。坡头村跨铁路桥施工前需拆除一座40m长旧桥，拆除清理完成后重新进行桩基础施工。桥梁桩基采用旋挖钻机
5、成孔，导管法灌注水下混凝土；地系梁基坑机械开挖、大块组合钢模一次浇筑成型；墩台身采用大块定型钢模板，实体墩高于12m（含12In）分两次浇筑、低于12m一次浇筑。钢筋在加工厂集中加工运至现场绑扎；钢筋、模板采用汽车吊提升；於由就近商於站集中拌和，运至现场泵送或吊车料斗入模浇筑；箱梁在桥址附近预制梁场集中预制，运梁车运至梁场，采用架桥机架设。3 .交通组织方案坡头村跨铁路桥(CK32+119)跨越干渠(宽约40m、深8m),干渠有常年流水，施工时改道绕行。绕行至K32+652处，K32+652处为封闭平交道口，在施工绕行时打开，施工完成后封闭。北侧绕行约1.7km,南侧绕行约700kmo坡头村大
6、桥现场照片绕行示意图4 .施工步骤4.1 主要施工工艺(1)本桥施工位置需拆除1座60m旧桥，采用2台破碎锤施工,计划4天完成拆除和清运。(2)桩基施工工艺本桥钻孔灌注桩基础桩径有100cm(桥台处)、160cm(桥墩处)两种，拟采用1台旋挖钻机流水钻孔作业，施工工效约为2根桩/天。(3)系梁施工工艺本桥设置地系梁部位桩径均为L6m,桩基净距均为2.4m,地系梁结构尺寸一致，可采用1套组合钢模板流水作业施工，工效约为1片地系梁/天。(4)墩柱施工工艺本桥墩柱柱径均为1.4m,采用两套(4根)大块定型钢模板施工，平均工效约为2根墩柱/天。(5)盖梁施工工艺本桥墩柱柱径均为1.4,柱中距均为4m,
7、盖梁结构尺寸均一致,拟采用同型号3套钢底模、2套钢侧模施工，工效约为1套底模6天施工1片盖梁。(6)台帽施工工艺采用大块钢模板和竹胶板，绑钢筋前，将台身顶面清扫干净，凿除浮浆，桥台桩基完成后立即组织施工。(7)箱梁预制施工工艺本桥预制箱梁24片，其中30m梁6跨，共18片梁、35m梁2跨，共6片梁，拟采用1.5套35叭2套30m预制箱梁定型钢模流水作业,工效约为2片/天，在桥址区附近梁场集中预制。箱梁预制场设置在桥梁5#墩右侧100m处(铁路K31+500左侧300m处)，长500m,宽30m,与坡头村跨铁路桥共用梁场。分为预制区、存梁区、钢筋加工区，共设置40个制梁台座，每月可生产110片、
8、最大存梁能力70片。制梁台座平行与龙门吊轨道布置，配置2台80t龙门吊主要用于提梁，2台8t龙门吊主要用于钢筋绑扎、提运和模板安装等。预制梁场平面位置示意图见图4.6-1o庞路跨铁路桥K31+372图4.6-1预制梁场平面位置示意图(7)桥面施工工艺本桥桥面横隔板、湿接缝滞后于架梁一个工作面，防撞护栏滞后于横隔板、湿接缝一个工作面同时施工，工效约为单独L5跨/天；桥面铺装在预制箱梁架设完成后进行流水施工，工效约为单幅1跨/天。4 .2施工组织步骤桩基和墩柱优先施工紧邻铁路两侧3#、4#墩，再依次施工2#-0#、5tt-8tto箱梁架设按照从距离梁场由近到远即从第1跨到第8跨采用架桥机依次架设，
9、若施工过程中发现工期滞后不能在计划时间内完工，则考虑优先采用吊车架设第4跨，不影响铁路运营。箱梁架设8月12日完成。湿接缝、横隔板以及防撞护栏和桥面铺根据已架设完成的先后顺序施工。5 .工期计划坡头村跨铁路桥主要节点施工工期计划如下表5-1：部位工期开始时间完成时间施工准备工作62022-6-212022-6-26旧桥拆除清理82022-6-272022-7-4桩基112022-7-12022-7-11下部结构282022-7-102022-8-6预制梁122022-7-12022-7-12架梁82022-8-52022-8-12横隔板、湿接缝42022-8-102022-8-13防撞护栏42
10、022-8-142022-8-17桥面铺装42022-8-182022-8-21其他收尾工作52022-8-222022-8-265-1路跨铁路桥工期计划表坡头村跨铁路桥工期计划见下表5-1：坡头村跨铁路桥工期计划工程标尺15ip203p40四一五二六三 四一 五 二 六 进度标尺 星期工程周 123456192327坡头村跨帙路桥上部结构575-1坡头村跨铁路桥工期计划表6 .机械设备计划6-1坡头村跨铁路大桥机械配置表序号机械名称机械数量备注1破碎锤2台2225挖掘机1台325t吊车2台4旋挖钻1台546m混凝土输送泵1台6180T架桥机1台7桥面摊铺机1台81.6m桩径地系梁钢模板1套9L4m柱径定型钢模板2套（4根）101.4m柱径盖梁钢模底板3套111.4m柱径盖梁钢模侧板2套1230m预制箱梁钢模板2套1335m预制箱梁钢模板L5套7 .劳动力计划坡头村跨铁路桥劳动力配置表单位：人序号工种名称按照工程施工阶段投入劳动力I情况2022年7月2022年7月2022年7月2022年8月2022年8月2022年8月1-10日11-20日21-31日1-10日11-20日21-31日1桩基班组882下部结构班组1818183预制梁班组28284架梁班组16165桥面系班组23236机械设备操作员454431合计125950384224
