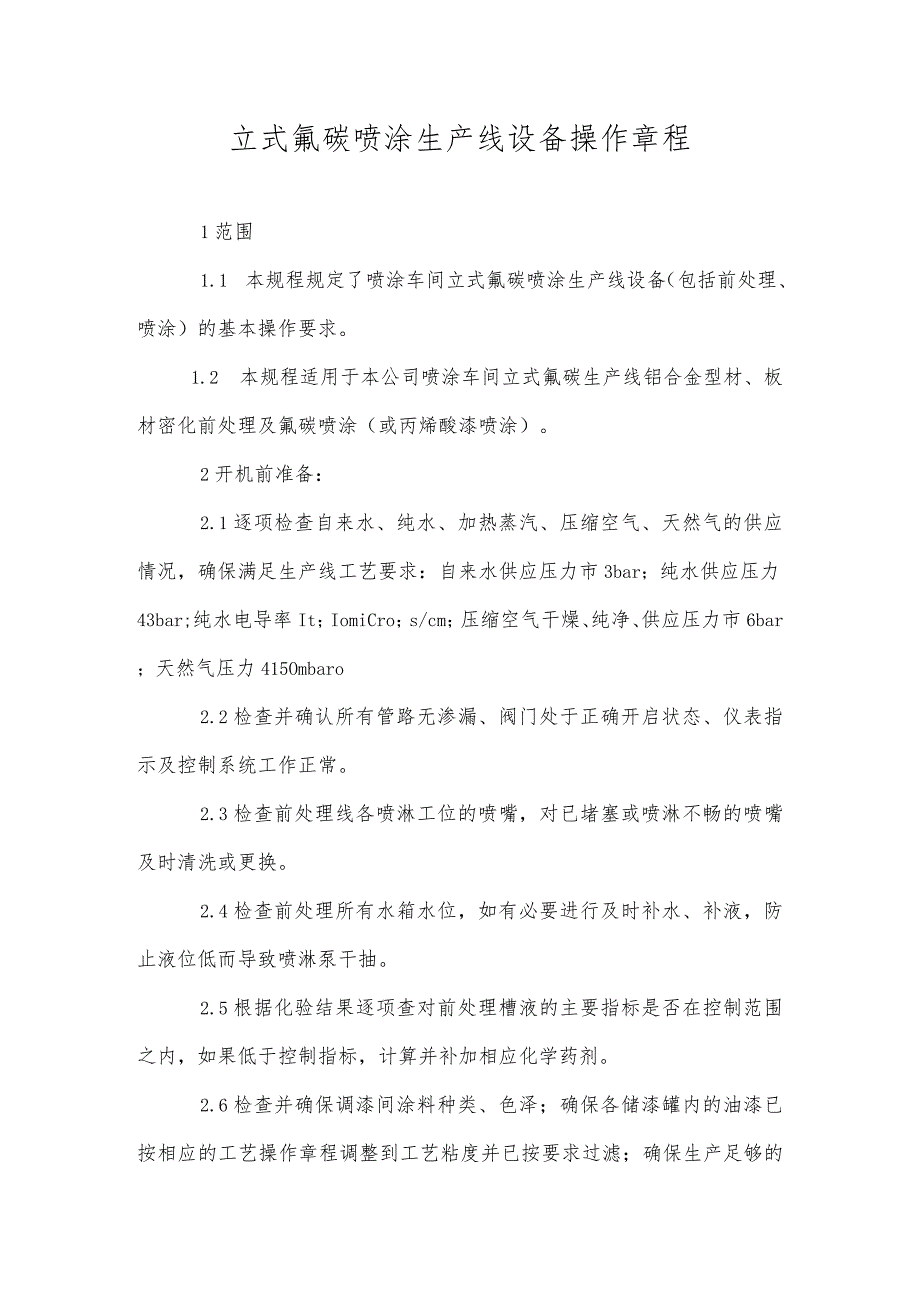

立式氟碳喷涂生产线设备操作规程.docx_第1页
第1页 / 共52页

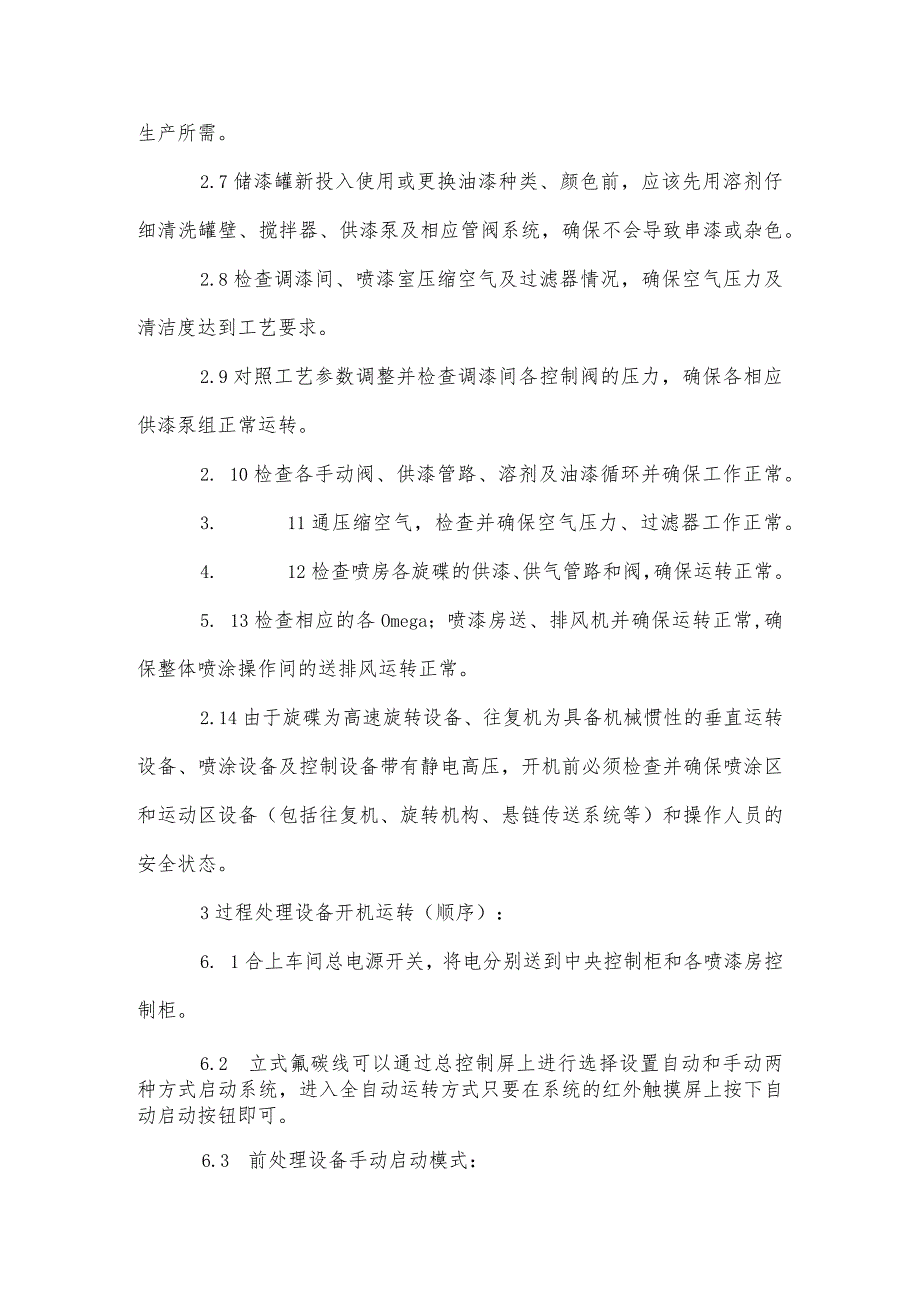

立式氟碳喷涂生产线设备操作规程.docx_第2页
第2页 / 共52页

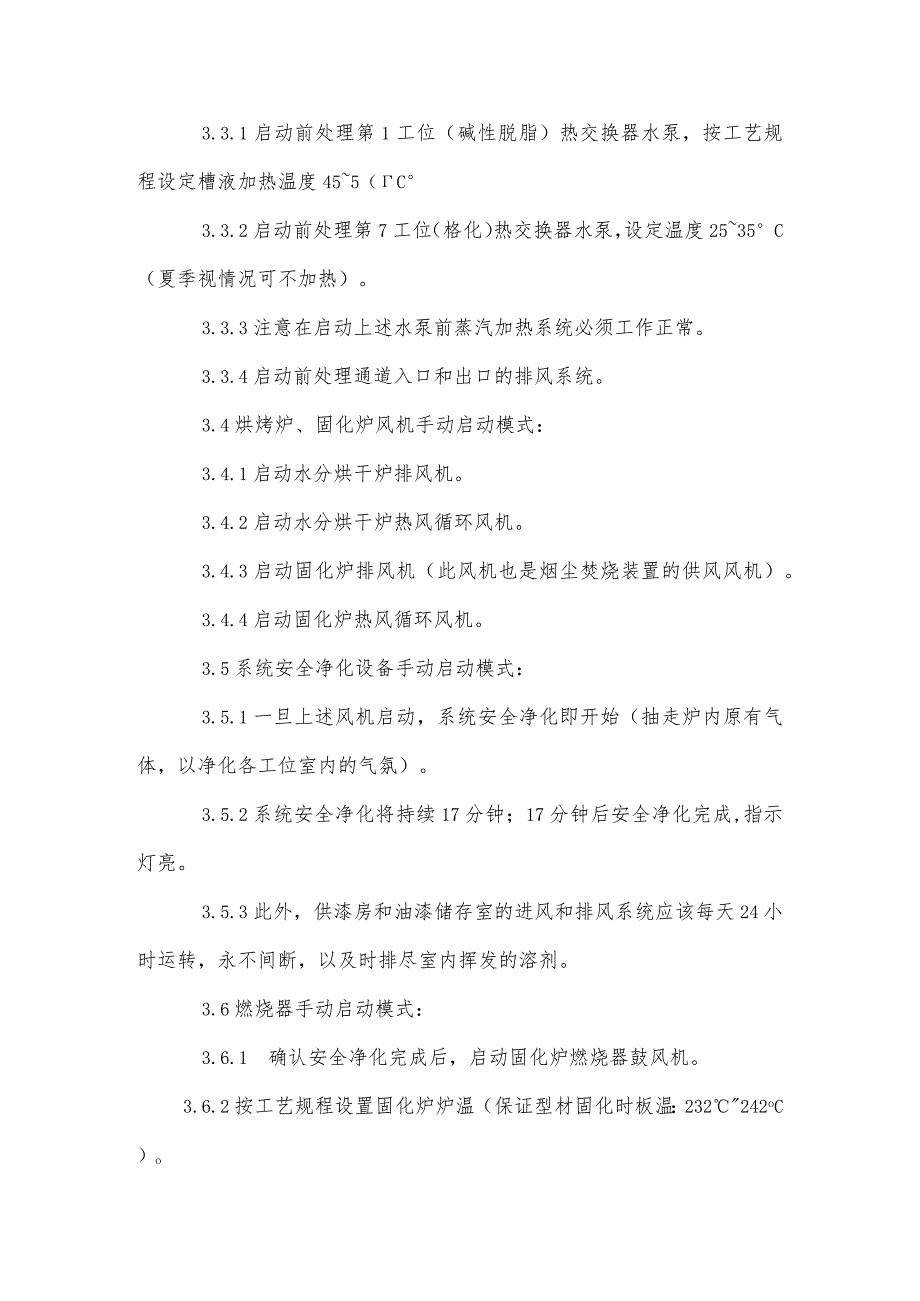

立式氟碳喷涂生产线设备操作规程.docx_第3页
第3页 / 共52页
立式氟碳喷涂生产线设备操作规程.docx_第4页
第4页 / 共52页
立式氟碳喷涂生产线设备操作规程.docx_第5页
第5页 / 共52页
立式氟碳喷涂生产线设备操作规程.docx_第6页
第6页 / 共52页
立式氟碳喷涂生产线设备操作规程.docx_第7页
第7页 / 共52页
立式氟碳喷涂生产线设备操作规程.docx_第8页
第8页 / 共52页
立式氟碳喷涂生产线设备操作规程.docx_第9页
第9页 / 共52页
立式氟碳喷涂生产线设备操作规程.docx_第10页
第10页 / 共52页
亲,该文档总共52页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《立式氟碳喷涂生产线设备操作规程.docx》由会员分享,可在线阅读,更多相关《立式氟碳喷涂生产线设备操作规程.docx(52页珍藏版)》请在第壹文秘上搜索。

1、立式氟碳喷涂生产线设备操作章程1范围1.1 本规程规定了喷涂车间立式氟碳喷涂生产线设备(包括前处理、喷涂)的基本操作要求。1.2 本规程适用于本公司喷涂车间立式氟碳生产线铝合金型材、板材密化前处理及氟碳喷涂(或丙烯酸漆喷涂)。2开机前准备:2.1逐项检查自来水、纯水、加热蒸汽、压缩空气、天然气的供应情况,确保满足生产线工艺要求:自来水供应压力市3bar;纯水供应压力43bar;纯水电导率It;IomiCro;s/cm;压缩空气干燥、纯净、供应压力市6bar;天然气压力415Ombaro2.2检查并确认所有管路无渗漏、阀门处于正确开启状态、仪表指示及控制系统工作正常。2.3检查前处理线各喷淋工位

2、的喷嘴,对已堵塞或喷淋不畅的喷嘴及时清洗或更换。2.4检查前处理所有水箱水位,如有必要进行及时补水、补液,防止液位低而导致喷淋泵干抽。2.5根据化验结果逐项查对前处理槽液的主要指标是否在控制范围之内,如果低于控制指标,计算并补加相应化学药剂。2.6检查并确保调漆间涂料种类、色泽;确保各储漆罐内的油漆已按相应的工艺操作章程调整到工艺粘度并已按要求过滤;确保生产足够的生产所需。2.7储漆罐新投入使用或更换油漆种类、颜色前,应该先用溶剂仔细清洗罐壁、搅拌器、供漆泵及相应管阀系统,确保不会导致串漆或杂色。2.8检查调漆间、喷漆室压缩空气及过滤器情况,确保空气压力及清洁度达到工艺要求。2.9对照工艺参数

3、调整并检查调漆间各控制阀的压力,确保各相应供漆泵组正常运转。2. 10检查各手动阀、供漆管路、溶剂及油漆循环并确保工作正常。3. 11通压缩空气,检查并确保空气压力、过滤器工作正常。4. 12检查喷房各旋碟的供漆、供气管路和阀,确保运转正常。5. 13检查相应的各Omega;喷漆房送、排风机并确保运转正常,确保整体喷涂操作间的送排风运转正常。2.14由于旋碟为高速旋转设备、往复机为具备机械惯性的垂直运转设备、喷涂设备及控制设备带有静电高压,开机前必须检查并确保喷涂区和运动区设备(包括往复机、旋转机构、悬链传送系统等)和操作人员的安全状态。3过程处理设备开机运转(顺序):6. 1合上车间总电源开

4、关,将电分别送到中央控制柜和各喷漆房控制柜。6.2 立式氟碳线可以通过总控制屏上进行选择设置自动和手动两种方式启动系统,进入全自动运转方式只要在系统的红外触摸屏上按下自动启动按钮即可。6.3 前处理设备手动启动模式:3.3.1启动前处理第1工位(碱性脱脂)热交换器水泵,按工艺规程设定槽液加热温度455(C3.3.2启动前处理第7工位(格化)热交换器水泵,设定温度2535C(夏季视情况可不加热)。3.3.3注意在启动上述水泵前蒸汽加热系统必须工作正常。3.3.4启动前处理通道入口和出口的排风系统。3.4烘烤炉、固化炉风机手动启动模式:3.4.1启动水分烘干炉排风机。3.4.2启动水分烘干炉热风循

5、环风机。3.4.3启动固化炉排风机(此风机也是烟尘焚烧装置的供风风机)。3.4.4启动固化炉热风循环风机。3.5系统安全净化设备手动启动模式:3.5.1一旦上述风机启动,系统安全净化即开始(抽走炉内原有气体,以净化各工位室内的气氛)。3.5.2系统安全净化将持续17分钟;17分钟后安全净化完成,指示灯亮。3.5.3此外,供漆房和油漆储存室的进风和排风系统应该每天24小时运转,永不间断,以及时排尽室内挥发的溶剂。3.6燃烧器手动启动模式:3.6.1 确认安全净化完成后,启动固化炉燃烧器鼓风机。3.6.2按工艺规程设置固化炉炉温(保证型材固化时板温:232242oC)o3.6.3 设定烟尘焚烧装置

6、温度70(rC75(C(最高运转温度为750oC)o3.6.4 按工艺规程设置水分烘干炉炉温(按工件大小及复杂程度设定在75C95C之间,一般工件设定在80)。3.6.5 确认所有安全检查通过后,点燃固化炉及烟尘焚烧装置的燃烧器,对烘干炉和固化炉开始加热。3.7悬链传送系统及前处理手动启动模式:1. 7.1当前处理第1工位(碱性脱脂)和第7工位(密化)的液温升到设定值后,启动前处理的六台喷淋水泵及悬链传送系统(注意:如果固化炉排风系统没有启动时,则传送带系统不会启动)。2. 7.2按工艺规程设置悬链传送速度:传送带系统的设计链速在1.2mmin3.6mmin之间,在进行氟碳漆生产时标准链速为1

7、.83mmin,生产时可进行适当调整(控制范围1.5m/min2.lm/min)。3. 7.3每天检查悬链传送系统运转情况,视需要启动传送带系统的加油润滑器及毛刷除尘机,每班运转3.5小时左右;及时检查润滑器油筒内的油位并定期给筒内加油。3.7.4至此生产线启动准备工作完成。3.7.5按生产作业计划开始向悬链吊具上挂料,挂料时调整吊具复位并方向一致,挂料时应按工艺规程调整吊挂型材的断面方向一致。3.7.6前处理生产线各工位喷淋水泵及自来水纯水清洗的工作压力范围设置见表1:(生产时可依实际情况进行适当调整)表1前处理各工位喷淋压力范围工位工位名液体种类压力值第1工位碱性脱脂喷淋泵碱性脱脂液1.5

8、2.Obar第IA工位自来水加湿自来水O.8LObar第2工位水洗1喷淋泵循环水1.0L4bar自来水漂洗自来水1.0L2bar第4工位酸洗出光喷淋泵酸洗出光液1.0L4bar第5工位水洗2喷淋泵循环水1.0L4bar自来水漂洗自来水1.0L2bar第7工位辂化喷淋泵辂化液1.0L2bar第8工位纯水洗喷淋泵循环水0.81.Ibar第9工位纯水洗漂洗纯水O.81.Ibar3.8空气置换单元及喷漆室排风系统手动启动模式:3.8.1在工件接近喷房时启动空气置换单元和Onlega;喷漆室排风机。3.8.2在室温低于15。C时,启动空气置换单元的蒸汽加热系统对Omega;喷漆室和供漆房进行升温,喷房温

9、度和调漆房温度应当保持在1535。4喷漆设备的开机运转(顺序):4.1 转动控制柜上的电源开关,控制柜通电,PLC开始工作。4.2 2检查3台控制柜(底漆喷室、面漆喷室、清漆喷室各1台控制柜,面漆喷室的控制柜可通过触摸屏上的选择设备分别设置或显示面漆喷室1或面漆喷室2的喷涂参数)都处于准备好的状态,检察网络运转正常。4.3 3对照工艺参数检查触摸屏上的运转和喷涂参数(往复机最高位、高位、低位、最低位、上段往复机速度、中段往复机速度、下段往复机速度、静电压、出漆量、旋碟转速、工件旋转代码、面漆颜色号等)设置及显示,按喷涂工艺要求输入所需要的各工艺参数。4.4 检查设备所处的状态是否是准备好的喷涂

10、状态。往复机是否在准备清洗位。否则手动运转到位。4.5 5按运转按钮,此时喷涂相关设备进入运转状态,所有的执行部件都已带电,各喷涂设备依据周边条件和型材的运转情况及到达喷漆房的位置情况随时有可能运转或喷涂。因此按运转按钮前必须检查并确保所有现场情况处于安全条件下。若不在准备喷涂状态,发系统清洗命令。再检查调整。4.6 当系统有故障报警时,系统将停止运转,此时可查阅触摸屏上的故障报警记录或报警历史了解故障的具体信息,并进行相应的维修或调整,故障排除后按触摸屏清除故障记忆,设备继续正常运转。4.7 7所有设备处于准备好的状态后,观察生产线运转情况,待喷工件运转至喷涂套房光电检测时可以通过触摸屏选择

11、运转模式:根据需要选择远程模式或本地模式,设备将进入不同模式的全自动或手动运转喷涂状态。4.8 如不同种类的型材共线生产,应将同批次同种类的工件集中吊挂,每两批工件之间应留一段空挂间隔,间隔位置要求具体参见工艺规程,选择远程模式还需在上位机上输入下一批工件的编码。4.9 远程模式全自动控制喷涂状态:在将工件吊挂时操作者在上料工位的上位机上输入工件编码;然后在主控系统的红外触摸屏上按下自动启动按钮即可。4.10 选择本地模式时,各喷涂工位由该工位的控制柜按预设工艺参数分别选择自动控制或手动控制进行油漆喷涂。4.11 本地模式中手动控制喷涂方式一般只在小样喷涂试验、调试、网络或检测系统出现故障时所

12、采用的控制方式。4.12喷涂中观察运转状态和运转参数并可进行适当调整,保证喷涂质量。4.13清洗:当悬链上出现大于38个连续空吊钩时,设备将按预设置的参数进行自动清洗并回到准备好状态。然后检查清洗的执行情况及清洗质量、若有必要加人工清洗(即人工手动发出清洗命令,此时往复机应降至清洗位再执行清洗,人工碟盘清洗完成后设备即恢复到原运转状态;人工系统清洗后设备恢复到准备状态。注意当喷漆室内或附近有型材时尽量避免使用人工清洗命令,完成人工清洗后在继续喷涂前应适时按需要进行人工油漆填充后再进行喷涂操作)。4.14喷涂工艺参数的设置原则:4.14.1各喷涂参数、碟盘和系统清洗及填充参数、各喷室喷涂起始及终

13、止位置的设置方法参见设备操作手册。一般情况下上述参数不需经常改动;但其它喷涂参数应根据相应型材的工艺信息及喷涂要求进行相应调整设置,以保证喷涂质量。4.14.2往复机运转位置参数(最高位、高位、低位、最低位)的设置应根据型材的吊挂高度及型材的长度综合考虑后设置,参见工艺规程。同时应保证:最高位高位低位最低位,且最高位和最低位的设置应不超出往复机的高限、低限位置设置范围。4.14.3往复机的升降速度(上端、中端、下端)一般为30m/min45mmin,生产时应按型材的具体涂装要求及悬链传送速度等因素综合考虑设置。往复机速度不应当设置过低,以免产生过大的变速负荷而影响往复机使用期限(同时也易导致漆

14、膜厚度不均);往复机速度分上、中、下三段设置,由于喷涂时漆雾的自沉降效应,为了进一步保证喷涂时漆膜的膜厚均匀,一般调整原则为:上段速度中段速度下段速度。4.14.4往复机运转速度在设备调试时已进行校准、其升降高限及低限位置已在设备调试时设置好,一般情况下不允许随意更改,确有故障需要校准时应当由专职专岗人员严格按照操作手册进行。4.14.5出漆量(即相应各齿轮泵的流量)的设置范围为10mLminl200mLmin,实际设置参数应按型材外型尺寸及膜厚要求调整。4.14.6旋碟转速的设置范围为IOKrpm25Krpm,生产时根据出漆量按工艺规程进行适当调整。4.14.7静电压的设置范围为40KV85KV(根据不同的油漆种类参考工艺规程进行)。静电压及电流报警参数已在设备调试时设置,一般情况下不允许随意更改设置,确有故障需要重新设置时应当由专职专岗人员严格按照操作手册进行。如出现因静电压、电流异常报警,应当及时检查静电发生器(高压栅GNM200A)的工作情况、电缆接头处的导电及绝缘情况、喷漆旋碟
