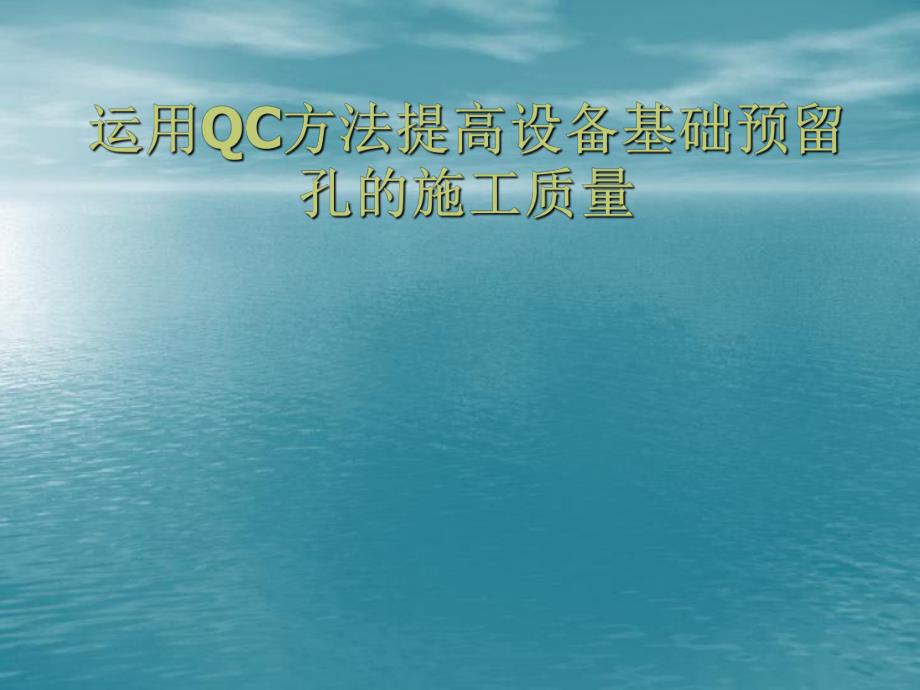

《运用QC方法提高设备基础预留孔的施工质量.ppt》由会员分享，可在线阅读，更多相关《运用QC方法提高设备基础预留孔的施工质量.ppt（23页珍藏版）》请在第壹文秘上搜索。

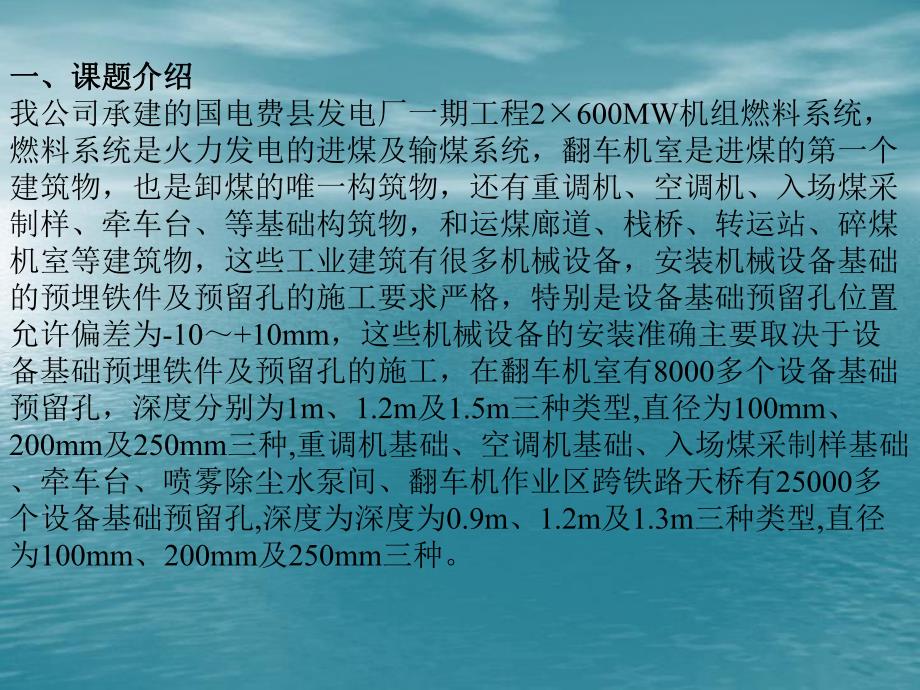

1、一、课题介绍一、课题介绍我公司承建的国电费县发电厂一期工程2600MW机组燃料系统，燃料系统是火力发电的进煤及输煤系统，翻车机室是进煤的第一个建筑物，也是卸煤的唯一构筑物，还有重调机、空调机、入场煤采制样、牵车台、等基础构筑物，和运煤廊道、栈桥、转运站、碎煤机室等建筑物，这些工业建筑有很多机械设备，安装机械设备基础的预埋铁件及预留孔的施工要求严格，特别是设备基础预留孔位置允许偏差为-10+10mm，这些机械设备的安装准确主要取决于设备基础预埋铁件及预留孔的施工，在翻车机室有8000多个设备基础预留孔，深度分别为1m、1.2m及1.5m三种类型,直径为100mm、200mm及250mm三种,重调

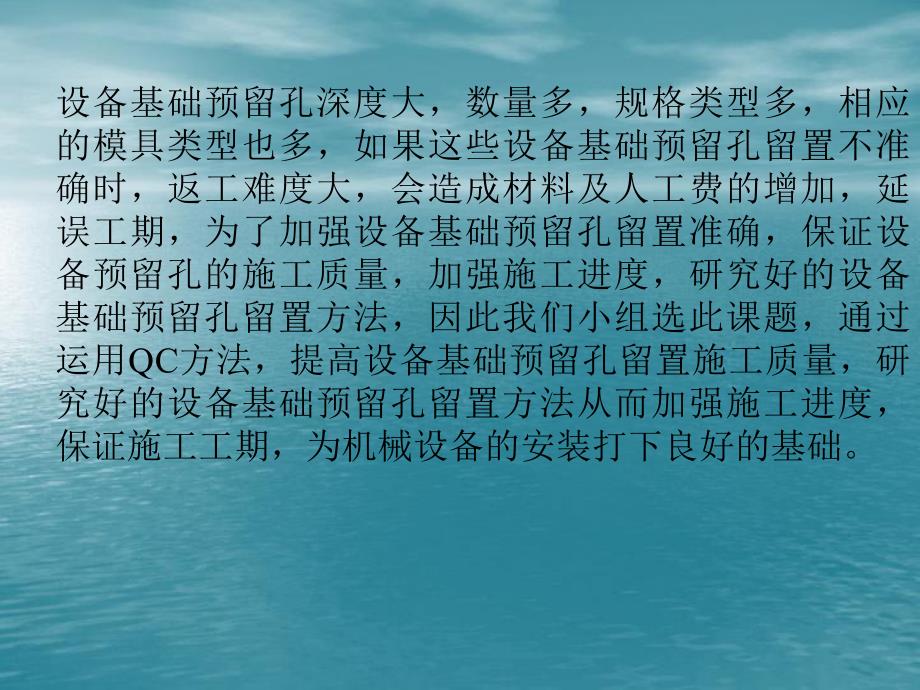

2、机基础、空调机基础、入场煤采制样基础、牵车台、喷雾除尘水泵间、翻车机作业区跨铁路天桥有25000多个设备基础预留孔,深度为深度为0.9m、1.2m及1.3m三种类型,直径为100mm、200mm及250mm三种。设备基础预留孔深度大，数量多，规格类型多，相应的模具类型也多，如果这些设备基础预留孔留置不准确时，返工难度大，会造成材料及人工费的增加，延误工期，为了加强设备基础预留孔留置准确，保证设备预留孔的施工质量，加强施工进度，研究好的设备基础预留孔留置方法，因此我们小组选此课题，通过运用QC方法，提高设备基础预留孔留置施工质量，研究好的设备基础预留孔留置方法从而加强施工进度，保证施工工期，为机
3、械设备的安装打下良好的基础。制表：黄 健 日期：2005年8月11日木模盒上浮木模盒歪斜 木模盒取不出 木模盒位移 0204060800204060801004582.5953630104影响设备预留孔留置施工质量的因素排列图影响设备预留孔留置施工质量的因素排列图制图：黄 健 2005年8月11日根据调查表制定排列图如下：频率木 木模 模盒 盒位 取移 不 出 人员环境材料方法机械缺少施工经验职工责任心不强灯光较暗脱模剂质量差木模盒选材不当混凝土的浇筑方法不对木模盒加固不对木模盒取出不及时机械性能差维修不及时参加人：小组全体成员 记录：黄健 时间：2005年8月16日参加人：小组全体人员 制表：黄健 时间：2005年8月26日钎切位置钎切位置PVC管PVC管钎切位置示意图经合计检查点数为360，不良点数为0，不良频率为0ACPDACPD活动后，设备基础预留孔 不良点频率为0活动前，设备基础预留孔 不良点频率为56%
