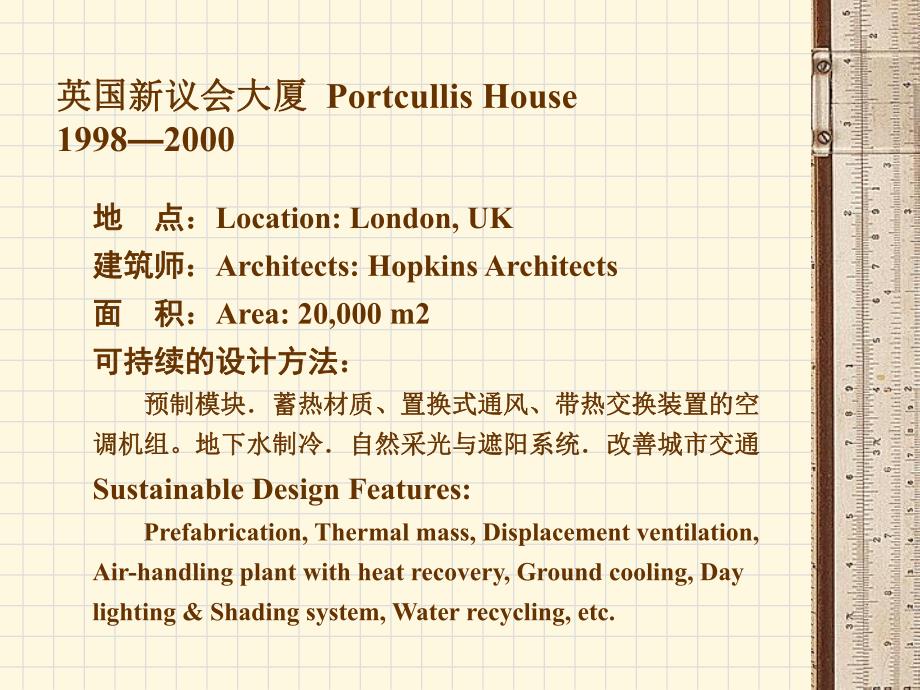

1、可持续发展的城市与建筑可持续发展的城市与建筑 英国新议会大厦英国新议会大厦 Portcullis House 19982000地地 点点：Location:London,UK建筑师建筑师：Architects:Hopkins Architects面面 积积：Area:20,000 m2可持续的设计方法可持续的设计方法：预制模块蓄热材质、置换式通风、带热交换装置的空预制模块蓄热材质、置换式通风、带热交换装置的空调机组。地下水制冷自然采光与遮阳系统改善城市交通调机组。地下水制冷自然采光与遮阳系统改善城市交通Sustainable Design Features:Prefabrication,The

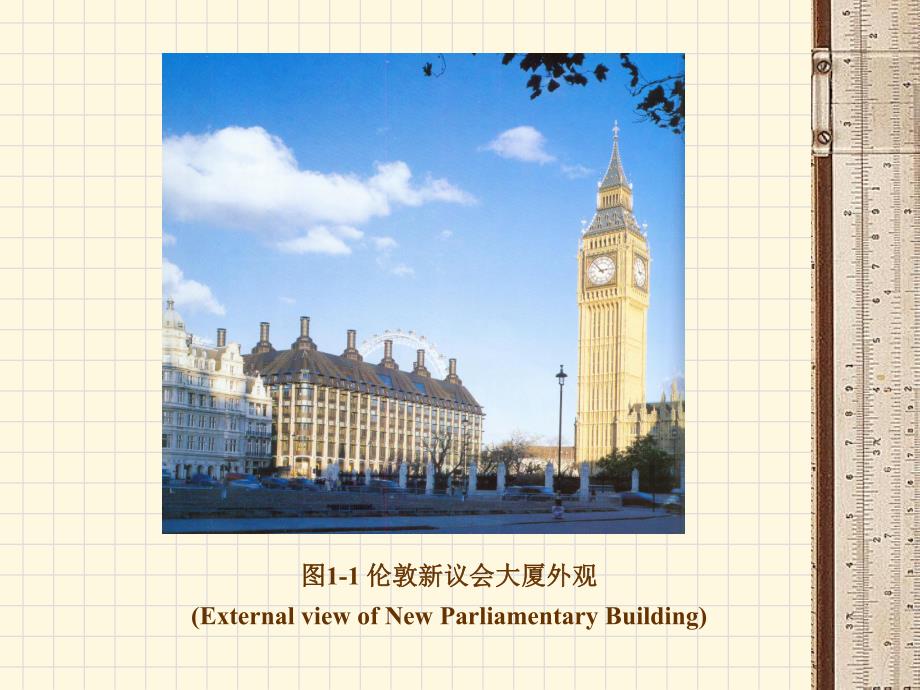

2、rmal mass,Displacement ventilation,Air-handling plant with heat recovery,Ground cooling,Day lighting&Shading system,Water recycling,etc.图图1-1 伦敦新议会大厦外观伦敦新议会大厦外观(External view of New Parliamentary Building)英国伦敦新议会大厦位于一片环绕着众多世界建筑英国伦敦新议会大厦位于一片环绕着众多世界建筑遗产的重要地块上，夹在西敏寺宫遗产的重要地块上，夹在西敏寺宫(现英国议会大厦现英国议会大厦)和和苏格兰
3、场苏格兰场(原伦敦警察署原伦敦警察署)中间，面向泰晤士河。中间，面向泰晤士河。同时，地铁线路同时，地铁线路区线和环线地铁区线和环线地铁(District and Circle Lines)在基地下斜穿而过，计划中的茱比丽线地在基地下斜穿而过，计划中的茱比丽线地铁铁(Jubilee Lines)则分布在基地下更深的位置。建造新议则分布在基地下更深的位置。建造新议会大厦的同时要保证茱比丽线地铁会大厦的同时要保证茱比丽线地铁(Jubilee Lines)以及新以及新的西敏寺地铁车站的建设。的西敏寺地铁车站的建设。基地概况基地概况图图1-2 地理位置示意图地理位置示意图 (The site)图图1-3
4、 基地剖面图基地剖面图 (Site section)设计概况设计概况 新议会大厦主体新议会大厦主体六层结构，狭长的四六层结构，狭长的四边围合玻璃顶中庭，边围合玻璃顶中庭，主入口朝向泰晤士河主入口朝向泰晤士河。议会大厦的外围负。议会大厦的外围负荷支撑在地下车站箱荷支撑在地下车站箱型结构的连续墙上，型结构的连续墙上，由于斜穿基地而过的由于斜穿基地而过的区线和环线地铁区线和环线地铁(District and Circle Lines)的影响，围合中的影响，围合中庭的内圈只有六个点庭的内圈只有六个点可以通过地下车站箱可以通过地下车站箱型结构来支撑型结构来支撑。图图1-4 轴测透视图轴测透视图 (Iso
5、metric views)图图1-5 平面功能布局示意图平面功能布局示意图 (Floor function layout)图图1-6 从伦敦新议会大厦办公室从伦敦新议会大厦办公室俯瞰中庭俯瞰中庭 (Office overlooking the courtyard)底层的玻璃顶长方形中庭为工作人员提供了餐饮、底层的玻璃顶长方形中庭为工作人员提供了餐饮、阅读和交流的公共空间，其下为地铁站的售票厅。阅读和交流的公共空间，其下为地铁站的售票厅。二层二层以上为议员办公室和会议室。以上为议员办公室和会议室。图图1-7 底层平面图底层平面图(Street lever floor plans)图图1-8 三层
6、平面图三层平面图(Second floor plans)除了六个顶层房间几乎所有的办公室均有朝除了六个顶层房间几乎所有的办公室均有朝向内院或街道的阳台及外凸窗，尽享景观。向内院或街道的阳台及外凸窗，尽享景观。图图1-9 典型办公室内景典型办公室内景(Internal view of office)图图1-10 典型办公室平面图典型办公室平面图(Typical office floor plan)图图1-12 中庭屋顶木构架中庭屋顶木构架(Roof structure of courtyard)图图1-11 中庭内景中庭内景(Internal view of courtyard)可持续设计策略可
7、持续设计策略 新议会大厦的设计将建筑设计、结构设备设计、新议会大厦的设计将建筑设计、结构设备设计、可持续设计以及建造过程和方式等整合为一体，进行可持续设计以及建造过程和方式等整合为一体，进行了统筹安排，主要运用了以下方法：了统筹安排，主要运用了以下方法：预制模块预制模块 运用预制的标准化构件是项目的目标之一，主要的运用预制的标准化构件是项目的目标之一，主要的建筑模块都是在工厂预制并在基地组装。保护了基地和建筑模块都是在工厂预制并在基地组装。保护了基地和周边地区的环境，也便于废料和可回收的设施等在预制周边地区的环境，也便于废料和可回收的设施等在预制工厂里回收。在此项目中，承重的砂岩柱子、混凝土楼
8、工厂里回收。在此项目中，承重的砂岩柱子、混凝土楼板和拱券铜质的立面单元以及建筑用的通风管道等都板和拱券铜质的立面单元以及建筑用的通风管道等都是预制构件。是预制构件。蓄热材质蓄热材质 室内外露的混凝土地面提供了良好的蓄热性能，室内外露的混凝土地面提供了良好的蓄热性能，同时浅色地面帮助折射自然光线至室内深处。架空同时浅色地面帮助折射自然光线至室内深处。架空楼板与可拆卸的隔墙由楼板与可拆卸的隔墙由50mm的混凝土板制成，增的混凝土板制成，增加了室内空间的热容量。所有这些外露混凝土构件加了室内空间的热容量。所有这些外露混凝土构件就像一个大的热循环交换器帮助调解室内温度的就像一个大的热循环交换器帮助调解
9、室内温度的波动。楼板架空层作为风室来循环气流。在夏夜，波动。楼板架空层作为风室来循环气流。在夏夜，通风系统可以引入室外冷风进入楼板架空层，降低通风系统可以引入室外冷风进入楼板架空层，降低楼板。屋顶和隔墙的温度。楼板。屋顶和隔墙的温度。遮阳与采光系统遮阳与采光系统 立面设计中一体化的遮阳板不仅提供了遮阳功立面设计中一体化的遮阳板不仅提供了遮阳功能并且可以将自然光反射到室内。室内均匀分布的能并且可以将自然光反射到室内。室内均匀分布的自然光减少了对人工照明的需求。同时一套精密的自然光减少了对人工照明的需求。同时一套精密的灯光控制系统被用来进一步将人工照明的能耗控制灯光控制系统被用来进一步将人工照明的
10、能耗控制到最低。在由三层玻璃组成的高性能外窗的中空夹到最低。在由三层玻璃组成的高性能外窗的中空夹层内布置了可调节的百叶，这些黑色百叶在冬天能层内布置了可调节的百叶，这些黑色百叶在冬天能更好地吸收太阳辐射。更好地吸收太阳辐射。图图1-13 窗户剖面详图窗户剖面详图(Section detail of window)新议会大厦里运用了一个新议会大厦里运用了一个“厚立面厚立面”的设计手法，即在每的设计手法，即在每一个立面单元的两侧柱子内预埋铜质送风管与排风管，所有管一个立面单元的两侧柱子内预埋铜质送风管与排风管，所有管道汇聚于屋顶塔楼内的带有热交换系统的空调机组。室内空气道汇聚于屋顶塔楼内的带有热交
11、换系统的空调机组。室内空气从三层玻璃窗的中空层吸入至窗户两侧的风管内，经过立面内从三层玻璃窗的中空层吸入至窗户两侧的风管内，经过立面内预埋的管道一直上升到屋顶塔楼。排出的室内热空气可以在冬预埋的管道一直上升到屋顶塔楼。排出的室内热空气可以在冬天经过热交换系统预热进入建筑的新风，在夏天则被直接排出天经过热交换系统预热进入建筑的新风，在夏天则被直接排出室外；新鲜空气在冬天经过预热，在夏天被地下水降温后，从室外；新鲜空气在冬天经过预热，在夏天被地下水降温后，从屋顶塔楼向下通过预埋于柱内的送风管以及架空楼板层送入需屋顶塔楼向下通过预埋于柱内的送风管以及架空楼板层送入需要的办公区域。要的办公区域。室内与
12、灯具、玻璃外窗相结合的一体化设计的灯架既可以室内与灯具、玻璃外窗相结合的一体化设计的灯架既可以遮阳。作为自然光的反射板，同时也是室内的排风口，它能够遮阳。作为自然光的反射板，同时也是室内的排风口，它能够直接排走直接排走80的室内空气，的室内空气，20玻璃外窗的通风夹层内的空气玻璃外窗的通风夹层内的空气，同时也带走了自己所带灯具产生的热量。，同时也带走了自己所带灯具产生的热量。通风系统通风系统图图1-14 通风设计示意图通风设计示意图 (Ventilation strategy)图图1-15 办公室置换通风方式示意图办公室置换通风方式示意图(Displacement ventilation in
13、 the office)热交换系统热交换系统 装置在每一个屋顶小塔楼内的热交换器以装置在每一个屋顶小塔楼内的热交换器以85的的工作效率从要排出室外的空气中回收热量，保证工作效率从要排出室外的空气中回收热量，保证100的新鲜空气送入办公室，杜绝了空气再循环带来的健的新鲜空气送入办公室，杜绝了空气再循环带来的健康问题。室内陈旧的空气从塔楼顶部排出，新风从塔康问题。室内陈旧的空气从塔楼顶部排出，新风从塔楼底部的百叶进入，通过热交换器进行热量交换。楼底部的百叶进入，通过热交换器进行热量交换。制冷系统制冷系统 在新议会大厦中没有使用带在新议会大厦中没有使用带CFC的制冷系统，冷的制冷系统，冷源取自地面以
14、下源取自地面以下120m深处温度约为深处温度约为14的地下水。结的地下水。结合置换式通风系统和大楼良好的蓄热性能，完全可以合置换式通风系统和大楼良好的蓄热性能，完全可以利用这种制冷方式而不需要启用冷冻机，从而避免臭利用这种制冷方式而不需要启用冷冻机，从而避免臭氧层的破坏，节约了能耗。氧层的破坏，节约了能耗。水循环水循环 为进一步利用这些地下水当地下水经过制冷系统为进一步利用这些地下水当地下水经过制冷系统循环后被排入中水系统，用于冲厕等功能。除此之外循环后被排入中水系统，用于冲厕等功能。除此之外也应用了低水量水槽、喷雾龙头等一系列措施来减少整也应用了低水量水槽、喷雾龙头等一系列措施来减少整幢大楼
15、的用水量。幢大楼的用水量。改善了交通与城市景观改善了交通与城市景观 上下一体化的议会大厦和地铁车站从根本上改善了上下一体化的议会大厦和地铁车站从根本上改善了这个地块。议会大厦底层的连廊和商店成为城市公共生这个地块。议会大厦底层的连廊和商店成为城市公共生活的一部分，加宽的人行道使得大桥街活的一部分，加宽的人行道使得大桥街(Bridge Street)与与沿泰晤士河的基堤道沿泰晤士河的基堤道(Embankment)的转角拥堵情况有的转角拥堵情况有所改善。西敏寺地铁车站的建设以及与茱比丽线相接的所改善。西敏寺地铁车站的建设以及与茱比丽线相接的其他主要地铁交通干线将这个地块与城市公共交通网结其他主要地
16、铁交通干线将这个地块与城市公共交通网结合到了一起，更方便游客到达这个世界建筑遗产地块游合到了一起，更方便游客到达这个世界建筑遗产地块游览参观。览参观。GSWGSW公司总部改建与扩建工程公司总部改建与扩建工程 GSW Headquarters 1999地地 点点：Location:Berlin,Germany 建筑师建筑师：Architects:Sauerbruch Hutton Architects 面面 积积：Area:48,000 m2可持续的设计方法可持续的设计方法：自然通风、自然采光双层立面热容量的利用、热能自然通风、自然采光双层立面热容量的利用、热能回收利用、遮阳措施回收利用、遮阳措施Sustainable Design Features:Natural ventilation,Daylighting,Double facade,Thermal mass,Heat recovery图图2-1 GSW总部外观总部外观(External view of GSW headquarters)设计的基地位于柏林城中央的设计的基地位于柏林城中央的Friedrichstadt区域区域，从，
