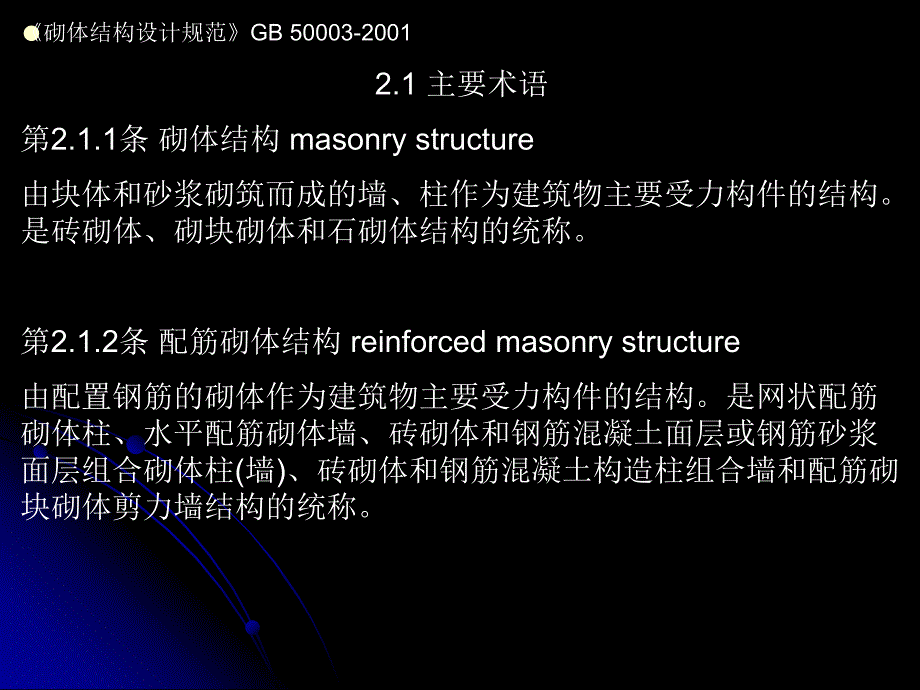

1、l2.1 主要术语（砌体结构）砌体结构设计规范GB 50003-2001 2.1 主要术语 第2.1.1条 砌体结构 masonry structure由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构。是砖砌体、砌块砌体和石砌体结构的统称。第2.1.2条 配筋砌体结构 reinforced masonry structure由配置钢筋的砌体作为建筑物主要受力构件的结构。是网状配筋砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱(墙)、砖砌体和钢筋混凝土构造柱组合墙和配筋砌块砌体剪力墙结构的统称。l2.1 主要术语（续-砖）砌体结构设计规范GB 50003-2001

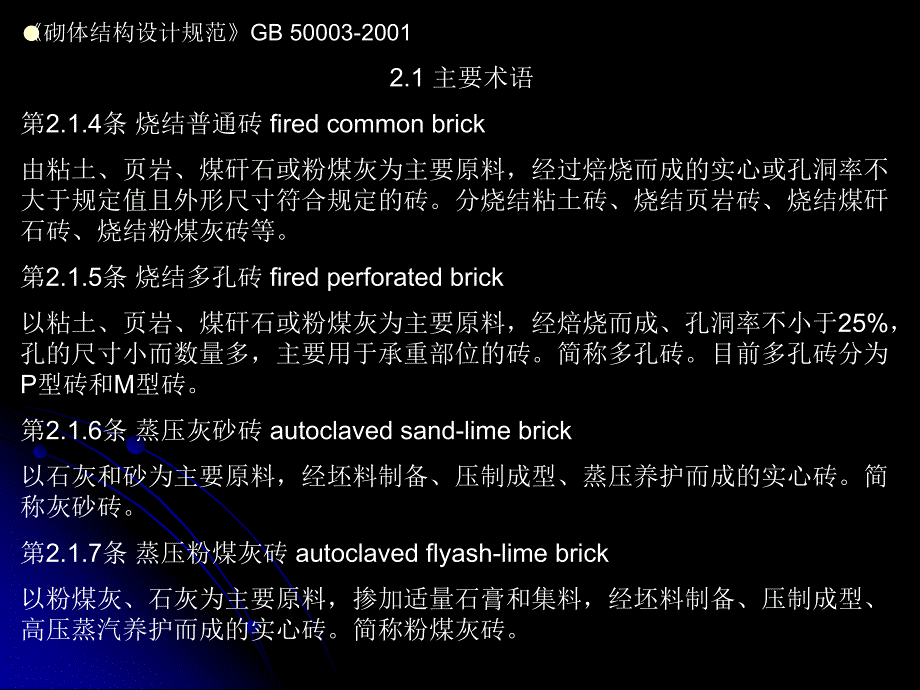

2、 2.1 主要术语 第2.1.4条 烧结普通砖 fired common brick由粘土、页岩、煤矸石或粉煤灰为主要原料，经过焙烧而成的实心或孔洞率不大于规定值且外形尺寸符合规定的砖。分烧结粘土砖、烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖等。第2.1.5条 烧结多孔砖 fired perforated brick以粘土、页岩、煤矸石或粉煤灰为主要原料，经焙烧而成、孔洞率不小于25%，孔的尺寸小而数量多，主要用于承重部位的砖。简称多孔砖。目前多孔砖分为P型砖和M型砖。第2.1.6条 蒸压灰砂砖 autoclaved sand-lime brick以石灰和砂为主要原料，经坯料制备、压制成型、蒸压养

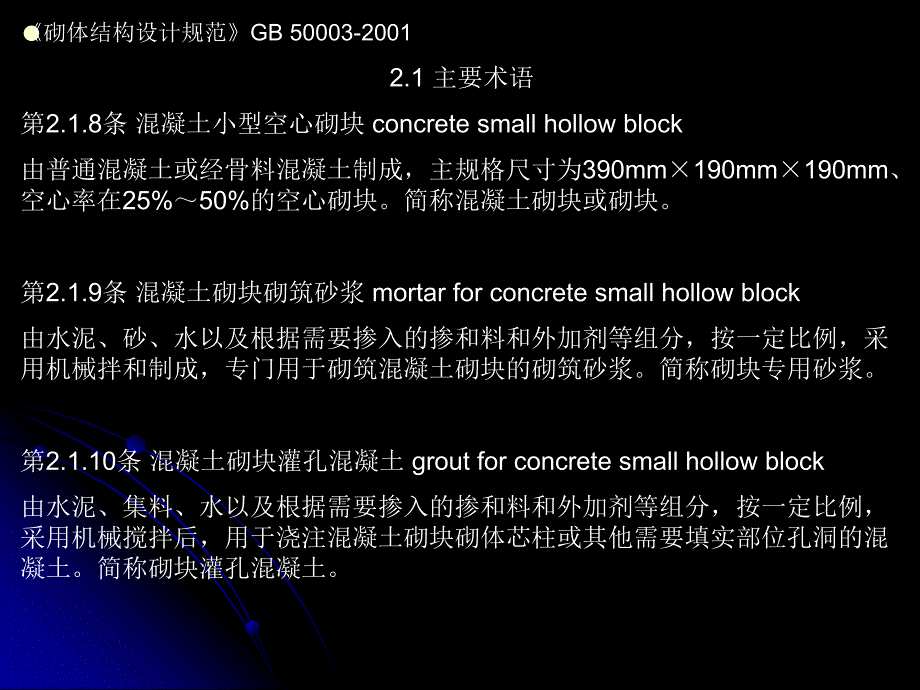

3、护而成的实心砖。简称灰砂砖。第2.1.7条 蒸压粉煤灰砖 autoclaved flyash-lime brick以粉煤灰、石灰为主要原料，掺加适量石膏和集料，经坯料制备、压制成型、高压蒸汽养护而成的实心砖。简称粉煤灰砖。l2.1 主要术语（续-混凝土砌块）砌体结构设计规范GB 50003-2001 2.1 主要术语 第2.1.8条 混凝土小型空心砌块 concrete small hollow block由普通混凝土或经骨料混凝土制成，主规格尺寸为390mm190mm190mm、空心率在25%50%的空心砌块。简称混凝土砌块或砌块。第2.1.9条 混凝土砌块砌筑砂浆 mortar for c
4、oncrete small hollow block由水泥、砂、水以及根据需要掺入的掺和料和外加剂等组分，按一定比例，采用机械拌和制成，专门用于砌筑混凝土砌块的砌筑砂浆。简称砌块专用砂浆。第2.1.10条 混凝土砌块灌孔混凝土 grout for concrete small hollow block由水泥、集料、水以及根据需要掺入的掺和料和外加剂等组分，按一定比例，采用机械搅拌后，用于浇注混凝土砌块砌体芯柱或其他需要填实部位孔洞的混凝土。简称砌块灌孔混凝土。l2.1 主要术语（续-墙、柱、梁）砌体结构设计规范GB 50003-2001 2.1 主要术语 第2.1.11条 带壁柱墙 pilas
5、tered wall沿墙长度方向隔一定距离将墙体局部加厚形成墙面带垛的加劲墙体。第2.1.13条 夹心墙 cavity wall filled with insulation墙体中预留的连续空腔内填充保温或隔热材料，并在墙的内叶和外叶之间用防锈的金属拉结件连接形成的墙体。第2.1.14条 混凝土构造柱 structural concrete column在多层砌体房屋墙体规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱。通常称为混凝土构造柱，简称构造柱。第2.1.15条 圈梁 ring beam在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状
6、的按构造配筋的混凝土梁式构件。第2.1.16条 墙梁 wall beam由钢筋混凝土托梁和梁上计算高度范围内的砌体墙组成的组合构件。包括简支墙梁、连续墙梁和框支墙梁。第2.1.17条 挑梁 cantilever beam嵌固在砌体中的悬挑式钢筋混凝土梁。一般指房屋中的阳台挑梁、雨蓬挑梁或外廊挑梁。l2.1 主要术语（续-房屋静力计算方案）砌体结构设计规范GB 50003-2001 2.1 主要术语 第2.1.19条 房屋静力计算方案 static analysis scheme of building根据房屋的空间工作性能确定的结构静力计算简图。房屋的静力计算方案包括刚性方案、刚弹性方案和弹性
7、方案。第2.1.20条 刚性方案 rigid analysis scheme按楼盖、屋盖作为水平不动铰支座对墙、柱进行静力计算的方案。第2.1.21条 刚弹性方案 rigid-elastic analysis scheme按楼盖、屋盖与墙、柱为铰接，考虑空间工作的排架或框架对墙、柱进行静力计算的方案。第2.1.22条 弹性方案 elastic analysis scheme按楼盖、屋盖与墙、柱为铰接，不考虑空间工作的平面排架或框架对墙、柱进行静力计算的方案。第2.1.23条 上柔下刚多层房屋 upper flexible and lower rigid complex multistorey
8、building在结构计算中，顶层不符合刚性方案要求，而下面各层符合刚性方案要求的多层房屋。l2.1 主要术语（续）砌体结构设计规范GB 50003-2001 2.1 主要术语 第2.1.18条 设计使用年限 design working life设计规定的时期。在此期间结构或结构构件只需进行正常的维护便可按其预定的目的使用，而不需进行大修加固第2.1.25条 砌体墙、柱高厚比 ratio of hight to sectional thickness of wall or column砌体墙、柱的计算高度与规定厚度的比值。规定厚度对墙取墙厚，对柱取对应的边长，对带壁柱墙取截面的折算厚度。第2
9、.1.26条 梁端有较支承长度 effective support length of beam end梁端在砌体或刚性垫块界面上压应力沿梁跨方向的分布长度。第2.1.27条 计算倾覆点 calculating overturning point验算挑梁抗倾覆时，根据规定所取的转动中心。第2.1.28条 伸缩缝 expansion and contraction joint将建筑物分割成两个或若干个独立单元，彼此能自由伸缩的竖向缝。通常有双墙伸缩缝、双柱伸缩缝等。第2.1.30条 施工质量控制等级 category of construction quality control根据施工现场的质
10、保体系、砂浆和混凝土的强度、砌筑工人技术等级综合水平划分的砌体施工质量控制级别。l2.2 主要符号（第2.2.1条 材料性能）砌体结构设计规范GB 50003-2001 2.2 主要符号 第2.2.1条 材料性能MU-块体的强度等级；M-砂浆的强度等级；Mb-混凝土砌块砌筑砂浆的强度等级；C-混凝土的强度等级；Cb-混凝土砌块灌孔混凝土的强度等级；f1-块体的抗压强度等级值或平均值；f2-砂浆的抗压强度平均值；f、fk-砌体的抗压强度设计值、标准值；fg-单排孔且对孔砌筑的混凝土砌块灌孔砌体抗压强度设计值(简称灌孔砌体抗压强度设计值)；fvg-单排孔且对孔砌筑的混凝土砌块灌孔砌体抗剪强度设计值
11、(简称灌孔砌体抗剪强度设计值)；l第2.2.1条 材料性能（续）砌体结构设计规范GB 50003-2001 第2.2.1条 材料性能ft、ft,k-砌体的轴心抗拉强度设计值、标准值；ftm、ftm,k-砌体的弯曲抗拉强度设计值、标准值；fv、fv,k-砌体的抗剪强度设计值、标准值；fVE-砌体沿阶梯形截面破坏的抗震抗剪强度设计值；fn-网状配筋砖砌体的抗压强度设计值；fy、f y-钢筋的抗拉、抗压强度设计值；fc-混凝土的轴心抗压强度设计值；E-砌体的弹性模量；EC-混凝土的弹性模量；G-砌体的剪变模量。l第2.2.4条 计算系数砌体结构设计规范GB 50003-2001 第2.2.4条 计算
12、系数-砌块砌体中灌孔混凝土面积和砌体毛面积的比值、修正系数、系数；M-考虑墙梁组合作用的托梁弯矩系数；-构件的高厚比；-墙、柱的允许高厚比；V-考虑墙梁组合作用的托梁剪力系数；-砌体局部抗压强度提高系数；a-调整系数；f -结构构件材料性能分项系数；0-结构重要性系数；RE-承载力抗震调整系数；-混凝土砌块的孔洞率、系数；-托梁支座上部砌体局压系数；l第2.2.4条 计算系数（续）砌体结构设计规范GB 50003-2001 第2.2.4条 计算系数c-芯柱参与工作系数；s-钢筋参与工作系数；i-房屋空间性能影响系数；c-墙体约束修正系数；N-考虑墙梁组合作用的托梁跨中轴力系数；-计算截面的剪跨
13、比；-修正系数、剪压复合受力影响系数；1-自承重墙允许高厚比的修正系数；2-有门窗洞口墙允许高厚比的修正系数；c-设构造柱墙体允许高厚比提高系数；l第2.2.4条 计算系数（续）砌体结构设计规范GB 50003-2001 第2.2.4条 计算系数-截面受压区相对高度、系数；b-受压区相对高度的界限值；1-翼墙或构造柱对墙梁墙体受剪承载力影响系数；2-洞口对墙梁墙体受剪承载力影响系数；-混凝土砌块砌体的灌孔率、配筋率；s-按层间墙体竖向截面计算的水平钢筋面积率；-承载力的影响系数、系数；n-网状配筋砖砌体构件的承载力的影响系数；0-轴心受压构件的稳定系数；com-组合砖砌体构件的稳定系数；-折减
14、系数；M-洞口对托梁弯矩的影响系数。砌体结构设计规范GB 50003-2001 3.1 材料强度等级第3.1.1条 块体和砂浆的强度等级，应按下列规定采用：1 烧结普通砖、烧结多孔砖等的强度等级：MU30、MU25、MU20、MU15和MU10；2 蒸压灰砂砖、蒸压粉煤灰砖的强度等级：MU25、MU20、MU15和MU10；3 砌块的强度等级：MU20、MU15、MU10、MU7.5和MU5；4 石材的强度等级：MU100、MU80、MU60、MU50、MU40、MU30和MU20；5 砂浆的强度等级：M15、M10、M7.5、M5和M2.5。注：1 石材的规格、尺寸及其强度等级可按本规范附录
15、A的方法确定；2 确定蒸压粉煤灰砖和掺有粉煤灰15%以上的混凝土砌块的强度等级时，其抗压强度应乘以自然碳化系数，当无自然碳化系数时，可取人工碳化系数的1.15倍；3 确定砂浆强度等级时应采用同类块体为砂浆强度试块底模。l附录A 石材的规格尺寸及其强度等级的确定方法砌体结构设计规范GB 50003-2001附录A 石材的规格尺寸及其强度等级的确定方法第附录A.1.0条 石材按其加工后的外形规则程度，可分为料石和毛石。第附录A.1.1条 料石1 细料石：通过细加工，外表规则，叠砌面凹入深度不应大于10mm，截面的宽度、高度不宜小于200mm，且不宜小于长度的1/4。2 半细料石：规格尺寸同上，但叠
