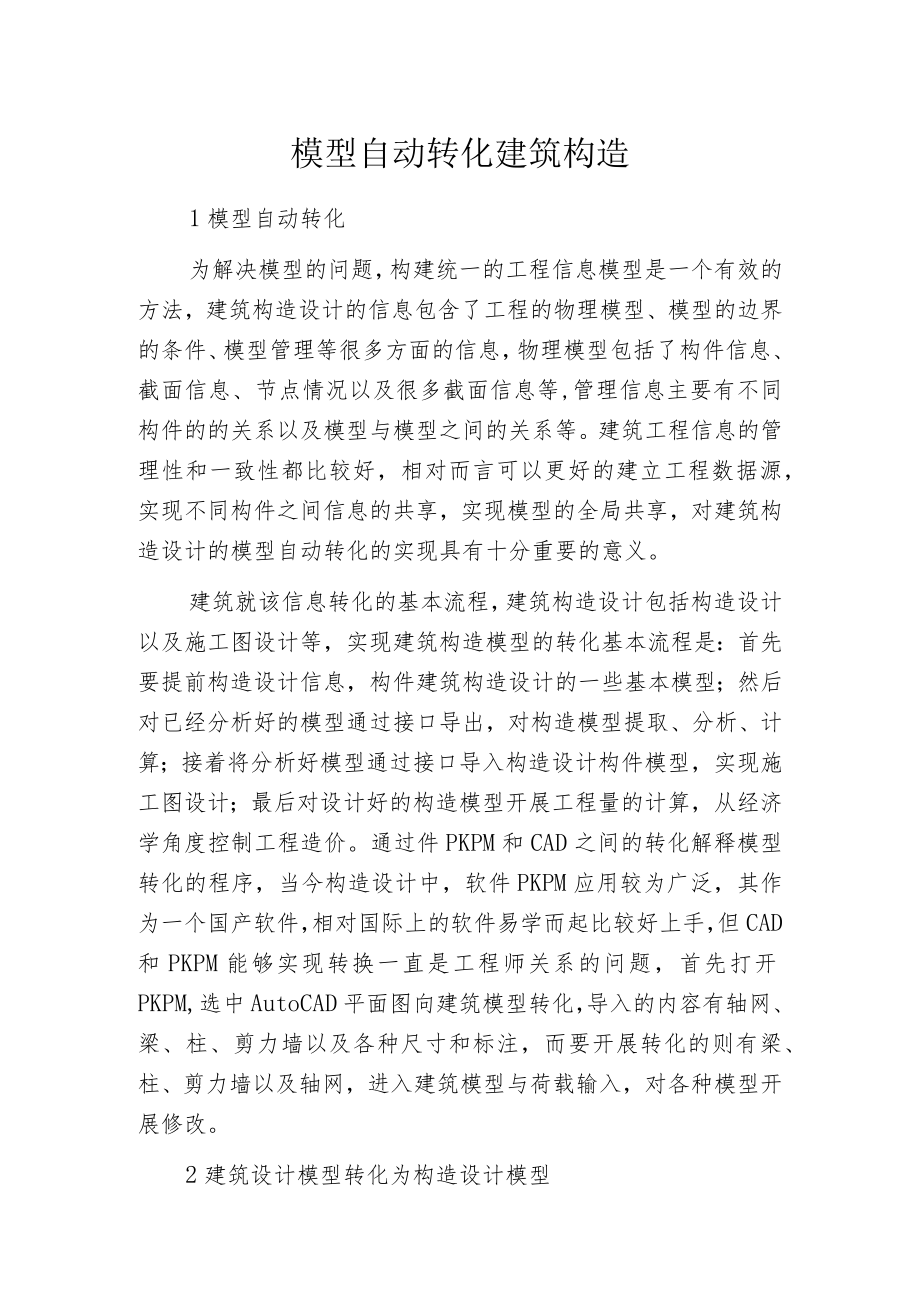

1、模型自动转化建筑构造1模型自动转化为解决模型的问题，构建统一的工程信息模型是一个有效的方法，建筑构造设计的信息包含了工程的物理模型、模型的边界的条件、模型管理等很多方面的信息，物理模型包括了构件信息、截面信息、节点情况以及很多截面信息等,管理信息主要有不同构件的的关系以及模型与模型之间的关系等。建筑工程信息的管理性和一致性都比较好，相对而言可以更好的建立工程数据源，实现不同构件之间信息的共享，实现模型的全局共享，对建筑构造设计的模型自动转化的实现具有十分重要的意义。建筑就该信息转化的基本流程，建筑构造设计包括构造设计以及施工图设计等，实现建筑构造模型的转化基本流程是：首先要提前构造设计信息，构
2、件建筑构造设计的一些基本模型；然后对已经分析好的模型通过接口导出，对构造模型提取、分析、计算；接着将分析好模型通过接口导入构造设计构件模型，实现施工图设计；最后对设计好的构造模型开展工程量的计算，从经济学角度控制工程造价。通过件PKPM和CAD之间的转化解释模型转化的程序，当今构造设计中，软件PKPM应用较为广泛，其作为一个国产软件，相对国际上的软件易学而起比较好上手，但CAD和PKPM能够实现转换一直是工程师关系的问题，首先打开PKPM,选中AutoCAD平面图向建筑模型转化，导入的内容有轴网、梁、柱、剪力墙以及各种尺寸和标注，而要开展转化的则有梁、柱、剪力墙以及轴网，进入建筑模型与荷载输入

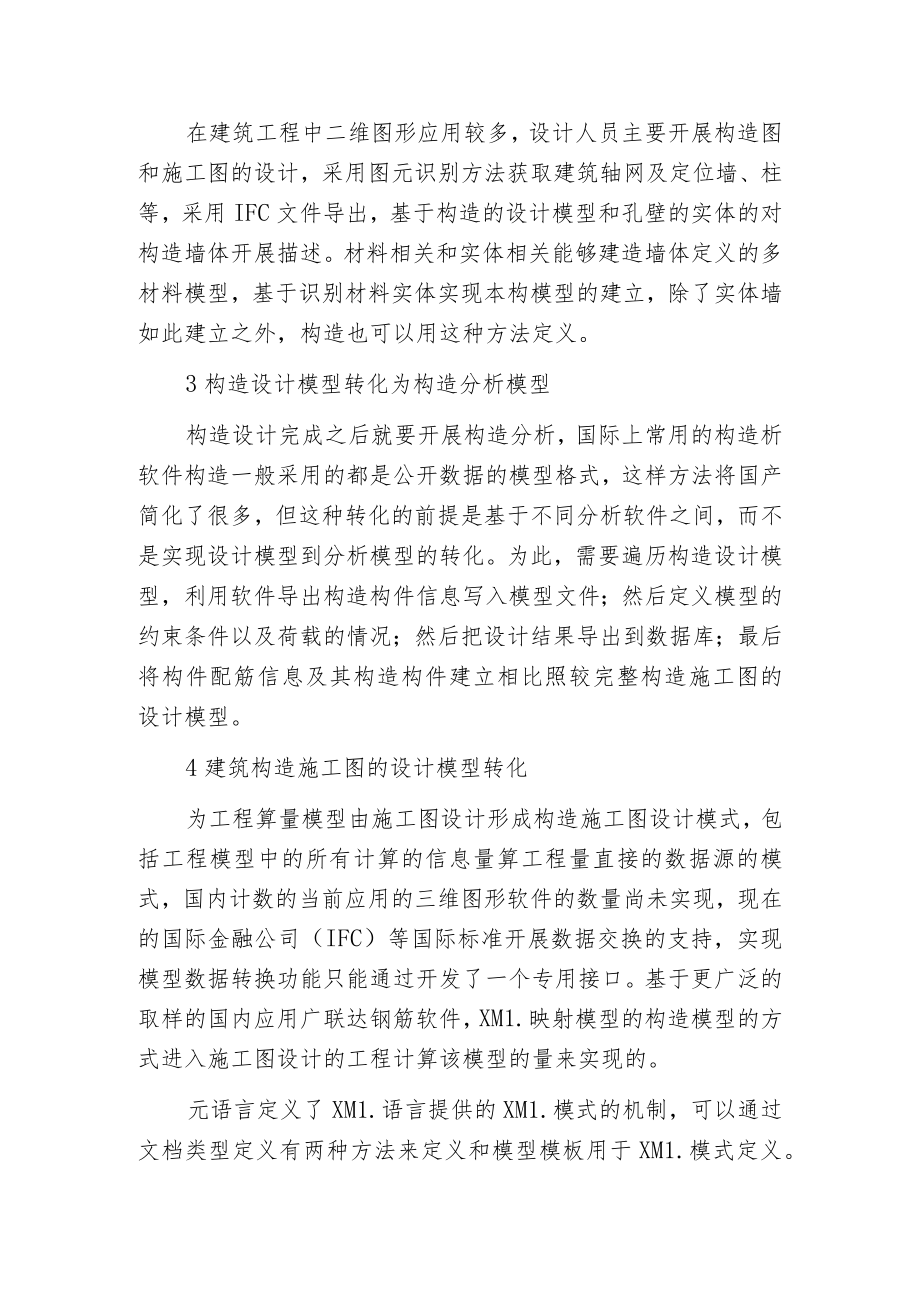

3、，对各种模型开展修改。2建筑设计模型转化为构造设计模型在建筑工程中二维图形应用较多，设计人员主要开展构造图和施工图的设计，采用图元识别方法获取建筑轴网及定位墙、柱等，采用IFC文件导出，基于构造的设计模型和孔壁的实体的对构造墙体开展描述。材料相关和实体相关能够建造墙体定义的多材料模型，基于识别材料实体实现本构模型的建立，除了实体墙如此建立之外，构造也可以用这种方法定义。3构造设计模型转化为构造分析模型构造设计完成之后就要开展构造分析，国际上常用的构造析软件构造一般采用的都是公开数据的模型格式，这样方法将国产简化了很多，但这种转化的前提是基于不同分析软件之间，而不是实现设计模型到分析模型的转化。
4、为此，需要遍历构造设计模型，利用软件导出构造构件信息写入模型文件；然后定义模型的约束条件以及荷载的情况；然后把设计结果导出到数据库；最后将构件配筋信息及其构造构件建立相比照较完整构造施工图的设计模型。4建筑构造施工图的设计模型转化为工程算量模型由施工图设计形成构造施工图设计模式，包括工程模型中的所有计算的信息量算工程量直接的数据源的模式，国内计数的当前应用的三维图形软件的数量尚未实现，现在的国际金融公司（IFC）等国际标准开展数据交换的支持，实现模型数据转换功能只能通过开发了一个专用接口。基于更广泛的取样的国内应用广联达钢筋软件，XM1.映射模型的构造模型的方式进入施工图设计的工程计算该模型的

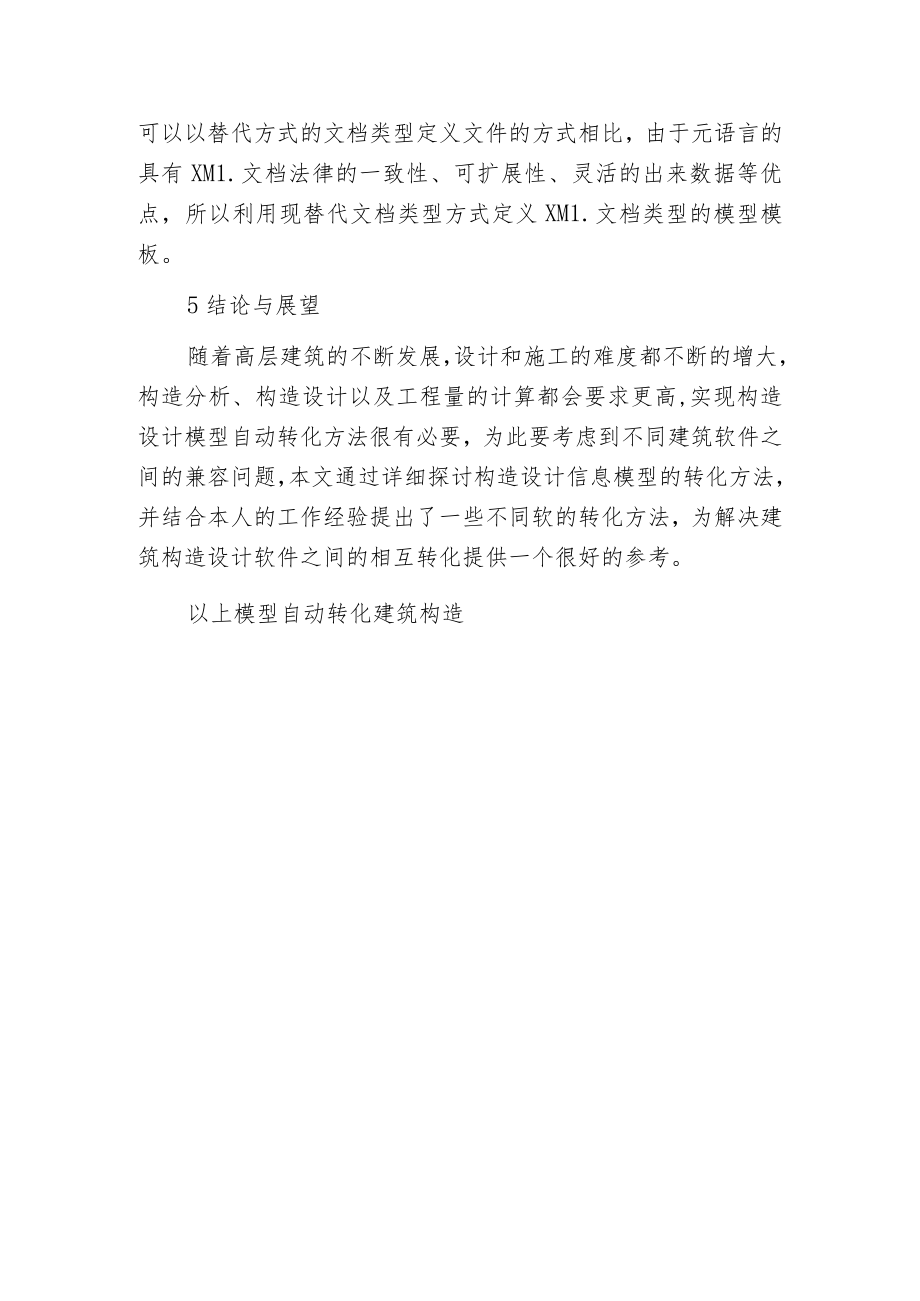

5、量来实现的。元语言定义了XM1.语言提供的XM1.模式的机制，可以通过文档类型定义有两种方法来定义和模型模板用于XM1.模式定义。可以以替代方式的文档类型定义文件的方式相比，由于元语言的具有XM1.文档法律的一致性、可扩展性、灵活的出来数据等优点，所以利用现替代文档类型方式定义XM1.文档类型的模型模板。5结论与展望随着高层建筑的不断发展，设计和施工的难度都不断的增大，构造分析、构造设计以及工程量的计算都会要求更高,实现构造设计模型自动转化方法很有必要，为此要考虑到不同建筑软件之间的兼容问题，本文通过详细探讨构造设计信息模型的转化方法，并结合本人的工作经验提出了一些不同软的转化方法，为解决建筑构造设计软件之间的相互转化提供一个很好的参考。以上模型自动转化建筑构造
