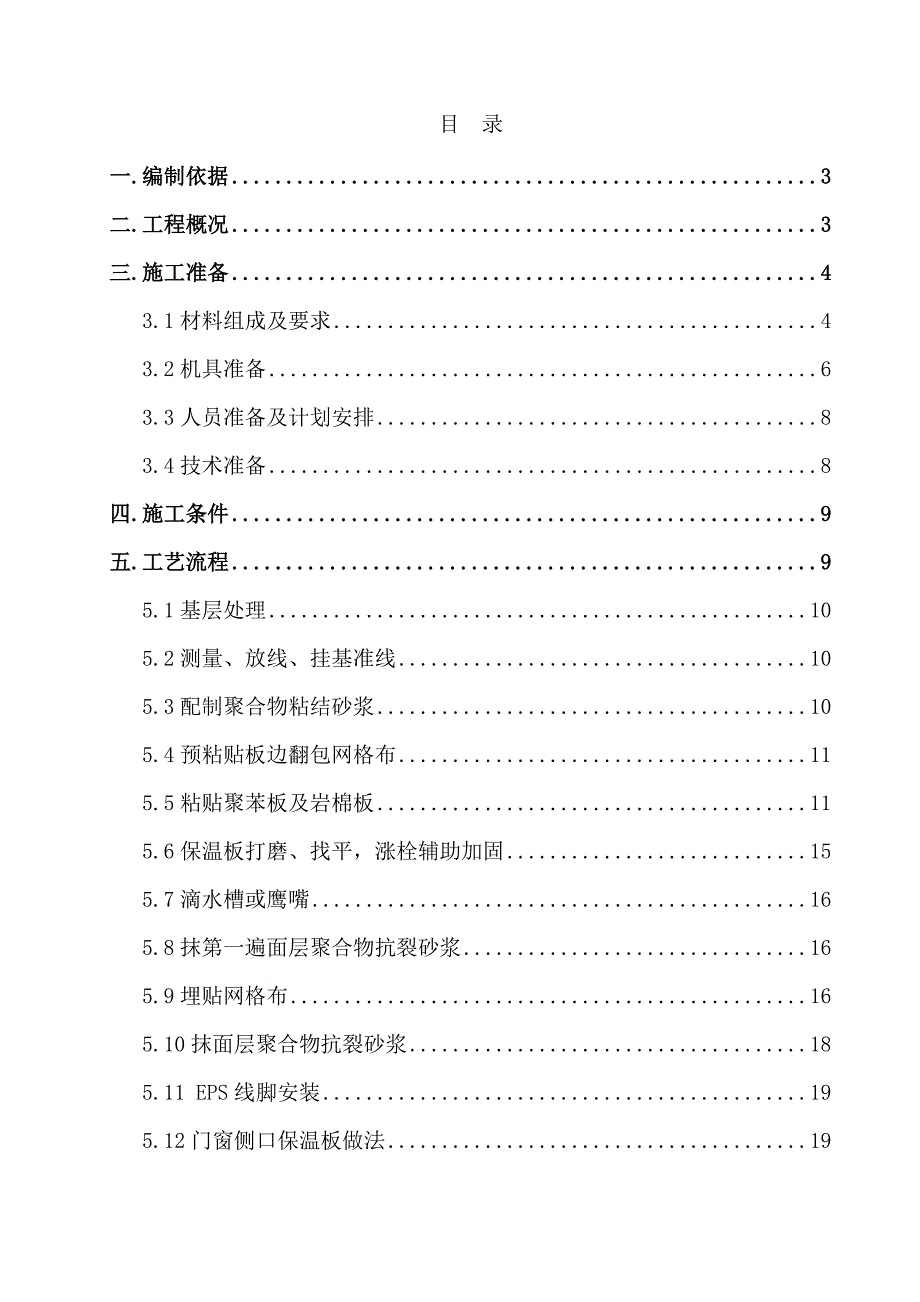

1、*项目外保温及涂料施工方案 *公司目 录一.编制依据3二.工程概况3三.施工准备43.1材料组成及要求43.2机具准备63.3人员准备及计划安排83.4技术准备8四.施工条件9五.工艺流程95.1基层处理105.2测量、放线、挂基准线105.3配制聚合物粘结砂浆105.4预粘贴板边翻包网格布115.5粘贴聚苯板及岩棉板115.6保温板打磨、找平，涨栓辅助加固155.7滴水槽或鹰嘴165.8抹第一遍面层聚合物抗裂砂浆165.9埋贴网格布165.10抹面层聚合物抗裂砂浆185.11 EPS线脚安装195.12门窗侧口保温板做法195.13其他节点做法详图195.14涂料施工20六应注意的质量问题2
2、04七.工程验收255八.安全措施2778.1吊篮施工安全要求2778.2吊篮平台的要求2778.3提升机构的要求2888.4安全保护装置的要求298.5电气系统的要求298.6设备验收308.7吊篮安全管理规定308.8施工现场防火措施及防火管理31九.安全应急预案31十.文明施工及成品保护32十一.成本降低措施32十二.环境保护措施33十三.雨季材料、成品保护措施33十四.其它注意事项33一.编制依据序号规范及规程名称编 号1外墙外保温工程技术标准JG149-20032外墙外保温做法建筑构造通用图集08BJ2-93建筑节能工程施工质量验收规范GB50411-20074耐碱玻璃纤维网格布JC
3、/T841-20075墙体保温用膨胀聚苯乙烯板胶粘剂JC-T992-20066外墙外保温用膨胀聚苯乙烯板抹面胶浆JC/T993-20067建筑装饰装修工程质量验收规范GB502108外墙外保温构造详图（三）L07J1109外墙外保温专业砂浆技术要求DB31/T366-200610建筑用岩棉、矿渣棉绝热制品GB/T19686-200511建筑施工高处作业安全技术规范JGJ 80-9112建筑外保温（防火）建筑构造通用图集10BJ2-1113施工现场临时用电安全技术规范JGJ46-8814*项目施工图纸及变更文件二.工程概况本工程由13栋高层和多层组成，地下最大三层地上最大十六层，钢筋混凝土剪力墙
4、结构。本工程外墙保温主材采用B1级挤塑聚苯板，以粘钉结合方式与墙身固定，抗裂砂浆复合耐碱玻纤网格布为保护增强层，外墙采用涂料饰面，外墙保温施工及构件安装采用脚手架施工。具体保温说明：111#楼所有墙面及女儿墙采用55mm厚挤塑板，12#13#楼外墙面60mm厚挤塑板。空调板、飘窗、檐口底、底层阳台底面采用50mm厚挤塑板，外窗套四周边30mm厚挤塑板，屋面檐口侧边30mm厚聚苯颗粒面层。三.施工准备3.1材料组成及要求3.1.1材料复试及实体检测墙体节能工程使用的保温隔热材料等，进场时应对其下列性能进行复试，复试应为见证取样送检：1、保温材料的导热系数、密度、抗压强度或压缩强度；2、粘结材料的
5、粘结强度；3、增强网的力学性能、抗腐蚀性能。检查方法：随机抽样送检，检查复试报告。检查数量：同一厂家同一品种的产品，当单位面积在20000m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽取不少于6次。（或按当地主管部门的相关规定，与监理、建设方协商确定抽查次数。）墙体节能工程的施工，应符合下列规定：1、保温隔热材料的厚度必须符合设计要求；2、保温板材与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求。保温板材与基层的粘结强度应做现场拉拔试验。检查方法：观察；手扳检查；保温材料厚度采用钢针插入或剖开尺寸检查；粘结强度和锚固力核查试验报告；核查隐蔽工
6、程验收记录。外墙节能构造现场实体检验：外墙施工完毕后，节能分部工程验收前，需进行外墙节能实体检验采取现场钻芯检验，目的是验证墙体保温材料的种类是否符合设计要求、保温层厚度是否符合设计要求、保温层构造做法是否符合设计及施工方案要求。每个单位工程不同厚度保温板各抽检一组，取样位置随机选取。（或按当地主管部门的相关规定，协商确定。）3.1.2挤塑聚苯乙烯泡沫塑料板挤塑聚苯乙烯泡沫塑料板（以下简称挤塑板）应符合绝热用挤塑聚苯乙烯泡沫塑料XPS（GB/T10801.2-2002）标准中的要求（见下表），规格为1200mm600mm，平头式： 挤塑板技术性能要求表面密度(kg/m3)压缩强度(kpa)导热
7、系数(w/mk)吸水率蓄热系数(w/m2k)陈化时间自然条件蒸汽（60）252000.0321%0.3642d5d注：挤塑板燃烧性能为B1级。3.1.3专用聚合物粘结、面层砂浆粘结砂浆技术性能指标检验项目性能指标拉伸粘结强度/Mpa(与水泥砂浆试块)常温状态14天0.60耐水（浸水48小时，放置24小时）0.40耐冻融（冻融循环25次）0.40拉伸粘结强度/Mpa(与膨胀聚苯板)常温状态14天0.10,且保温板破坏耐水（浸水48小时，放置24小时）0.10,且保温板破坏耐冻融（冻融循环25次）0.10，且保温板破坏可操作时间/h2抗压强度/抗折强度3注：耐冻融仅用于严寒地区和寒冷地区抹面聚合物
8、砂浆性能指标检验项目性能指标拉伸粘结强度/Mpa(与膨胀聚苯板)常温28d0.1且保温板破坏浸水拉升强度（常温28d,浸水7天）0.1且保温板破坏可操作时间/h/2柔韧性28d压折比3.0注：水泥应采用强度等级42.5的普通硅酸盐水泥，砂筛除大于2.5mm颗粒，含泥量小于3%。3.1.4耐碱玻纤网格布耐碱玻纤维网格布普通型（以下简称网格布）：其技术要求见下表网孔中心距(mm)涂塑量(%)断裂强力(经、纬向)N/50mm单位面积质量(g/m2)耐碱强力保留值(经、纬向)%断裂伸长率（经、纬向）%44207501605053.1.5玻珠防火隔离带项 目单 位性能指标密度kg/m3230导热系数（2
9、5）W/（mK）0.059抗拉强度MPa0.2憎水率%95燃烧性能级别不燃A级注：用于防火隔离带3.1.6锚栓锚栓的套管和圆盘应全部采用聚乙烯材料制作，锚栓采用高强度结构钢及防锈性能优异的灰磷镀层工艺。锚栓性能指标(DB29-88-2007、全国民用建筑工程设计技术措施)项 目单 位指 标有效锚固长度mm砼基层30砌块基层50 单个锚栓抗拉承载力kNC25混凝土中0.6单个锚栓对系统传热增加值W/m2K0.0043.1.7柔性腻子的性能要求项 目技术指标施工性刮涂无障碍初期抗裂性无裂纹粘结强度，MPa标准状态0.6冻融循环后0.4耐水性，96h无异常耐碱性，48h无异常柔韧性直径50mm，无裂
10、纹吸水量，g/10min23.2机具准备外接电源设备、角磨机、电锤、密齿手锯、电热丝切割器、壁纸刀、剪刀、螺丝刀、钢丝刷、腻子刀、抹子、阴阳角抿子、托线板、2m靠尺、墨斗等、手持式电动搅拌器、木锉或粗砂纸、脚手架、电动吊篮。3.3人员准备及计划安排根据现场情况及甲方工期要求，我司暂时计划安排100150人（可根据实际情况进行调整）。每栋楼由一个施工小组施工，设班组长1人，每栋楼施工人员约3040人左右。施工人员在上岗前应经过培训，熟悉操作要领及工艺标准。施工进度计划：我方保证每栋楼的外保温绝对工期不超过45天，涂料绝对工期不超过15天，并根据甲方要求进场后具体安排保温和涂料工期。具体安排详见附
11、表3.4技术准备3.4.1技术人员应认真熟悉图纸、相关国家和地方规范、图集及保温施工工艺。3.4.2施工前认真查阅施工图纸，在图纸会审的基础上争取将施工中可能碰到的难题在施工前解决。提前分析确定施工中的难点及需要着重注意的部分，熟悉掌握各节点构造做法大样图，做到目标明确，重点突出。3.4.3施工前栋号长应对操作人员进行详细的技术交底及安全交底，并做好进场培训。四.施工条件4.1.保温施工基面应达到规范要求的水平、垂直度并经监理单位验收合格。基底要求牢固、干燥、清洁、平整，表面不应有污迹、灰尘、油污、挂浆等疏松物。4.2.外窗附框固定牢固，塞堵密实，门、窗框的垂直、水平度应通过验收，外门窗洞口防
12、水已按设计要求施工完毕并验收合格，外墙预留孔洞、预埋件施工安装完毕。大钢模穿墙螺栓孔用聚氨酯发泡胶填塞密实并验收合格（此项工作保温方完成，材料甲供）。4.3.砌块填充墙在保温施工前须经过抹灰处理，并养护35天。水平灰缝饱满度不低于90%，竖直灰缝饱满度不低于80%。（此项工作保温方完成，材料甲供）4.4.装修吊篮或脚手架安装完毕，并验收合格；确定施工工艺及操作要点，并向施工人员做好交底工作，大面积施工前要先做出样板墙，样板墙完成后，必须经质检部门和栋号负责人验收鉴定合格后，方可组织班组按照样板墙要求施工。4.施工现场环境温度及基层表面温度在施工中及施工后24h内均不得低于5，夏季应避免阳光曝晒
13、，在5级以上大风天气和雨雪天不得施工。4.伸出外墙面的雨水管管卡、各类预埋件、支架和设备穿墙管道等已安装到位，并预留外保温层和外墙装饰层的厚度。4.7.建议外墙门窗洞口四周、外挑檐根部、外凸窗根部、外墙洞眼、外二次砌筑墙等四周在做保温之前实现对结构进行防水处理。五.工艺流程基层处理（砌筑墙体抹灰找平） 测量放线、挂保温基准线 配制保温板粘结剂 粘贴翻包网格布 粘贴保温板 锚栓加固，打磨找平 配聚合物抹面砂浆 抹第一道聚合物砂浆 压入网格布 抹第二道聚合物砂浆 验收 涂料饰面施工5.1基层处理5.1.1.对砌体填充墙进行抹灰处理，厚度控制在810mm，抹灰严格按工艺标准进行，平整度、垂直度满足规
14、范要求，表面平整、洁净，严禁空鼓。抹灰干粉砂浆由甲方提供，保温方进行抹灰处理。5.1.2.清理混凝土墙面上残留的浮灰、脱模剂、油污等杂物及抹灰空鼓部位等。混凝土墙面用高强界面剂进行涂刷界面处理。5.1.3.要求粘贴保温板板表面平整度偏差不超过4mm，超差时对突出墙面处进行打磨，对剪力墙接槎处劈裂的混凝土块、夹杂物、空鼓等剔除，用1:3水泥砂浆修补平整；确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。此项工作应在移交保温前，土建方处理完成。5.1.4.基层墙面若太干燥，吸水性太强时，应先洒水喷淋湿润。5.1.5.混凝土外墙的螺栓孔，用聚氨酯发泡胶进行封堵，并清除多余发泡剂。发泡剂由甲方提供，保温方负责施工。5
