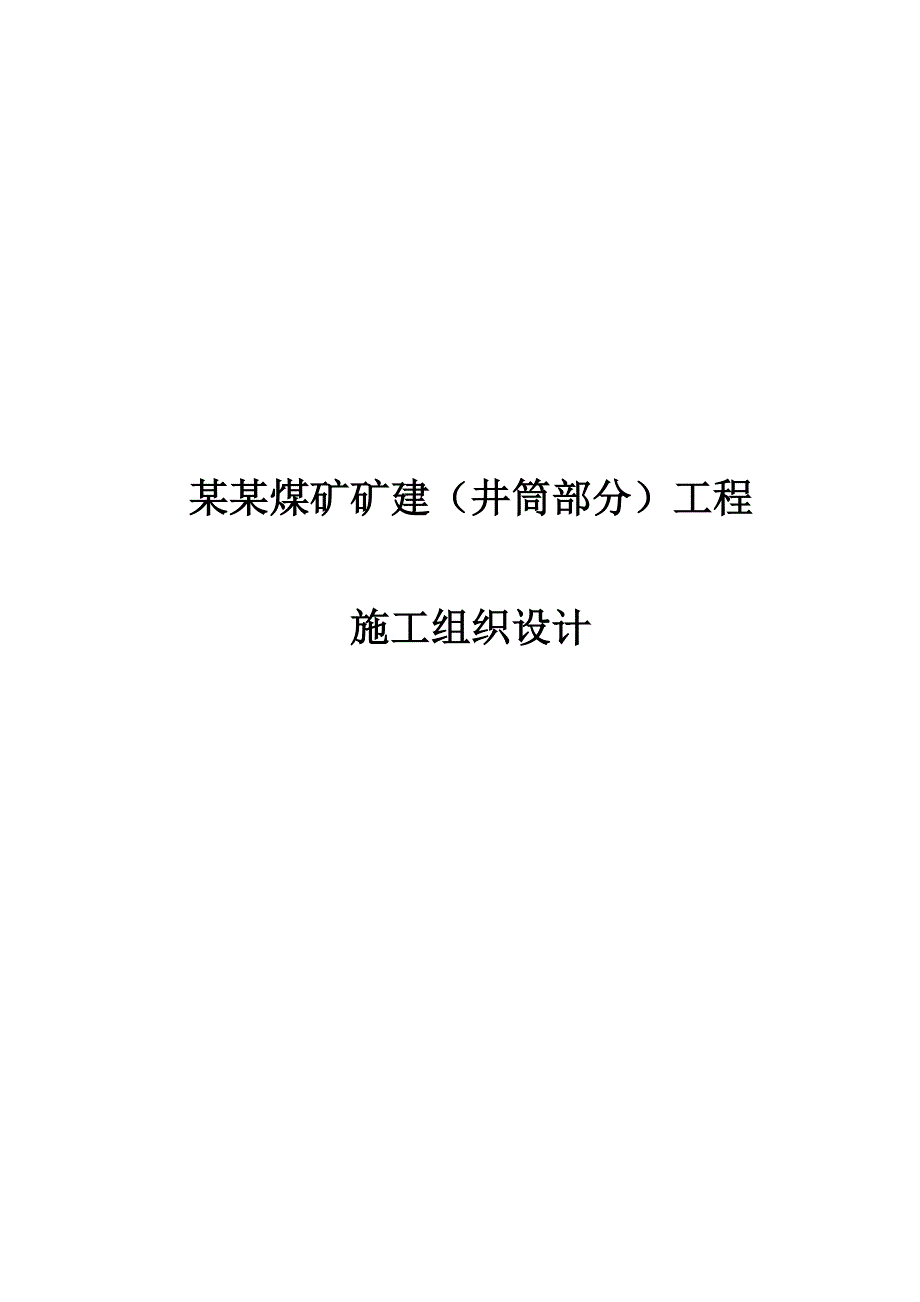

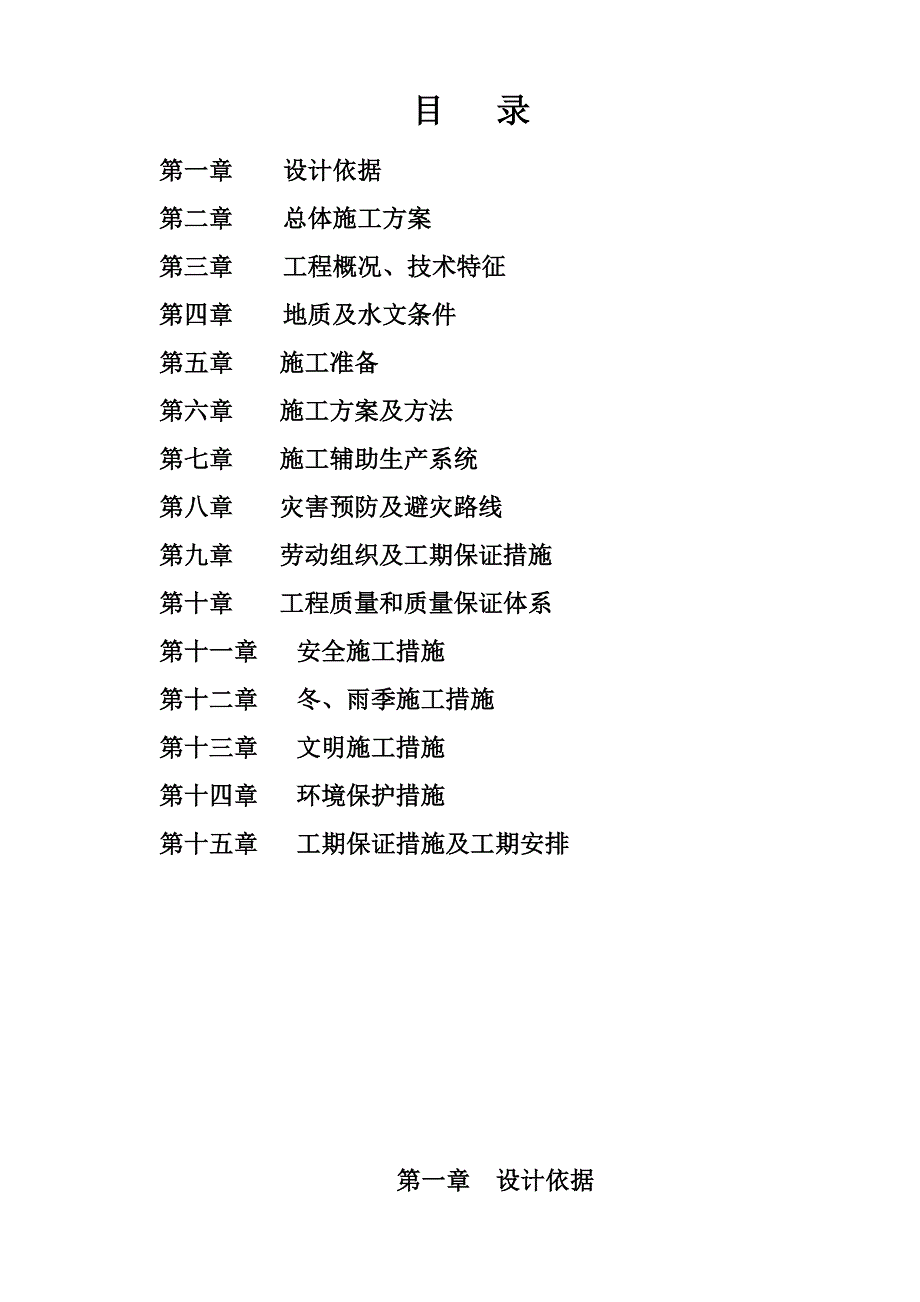

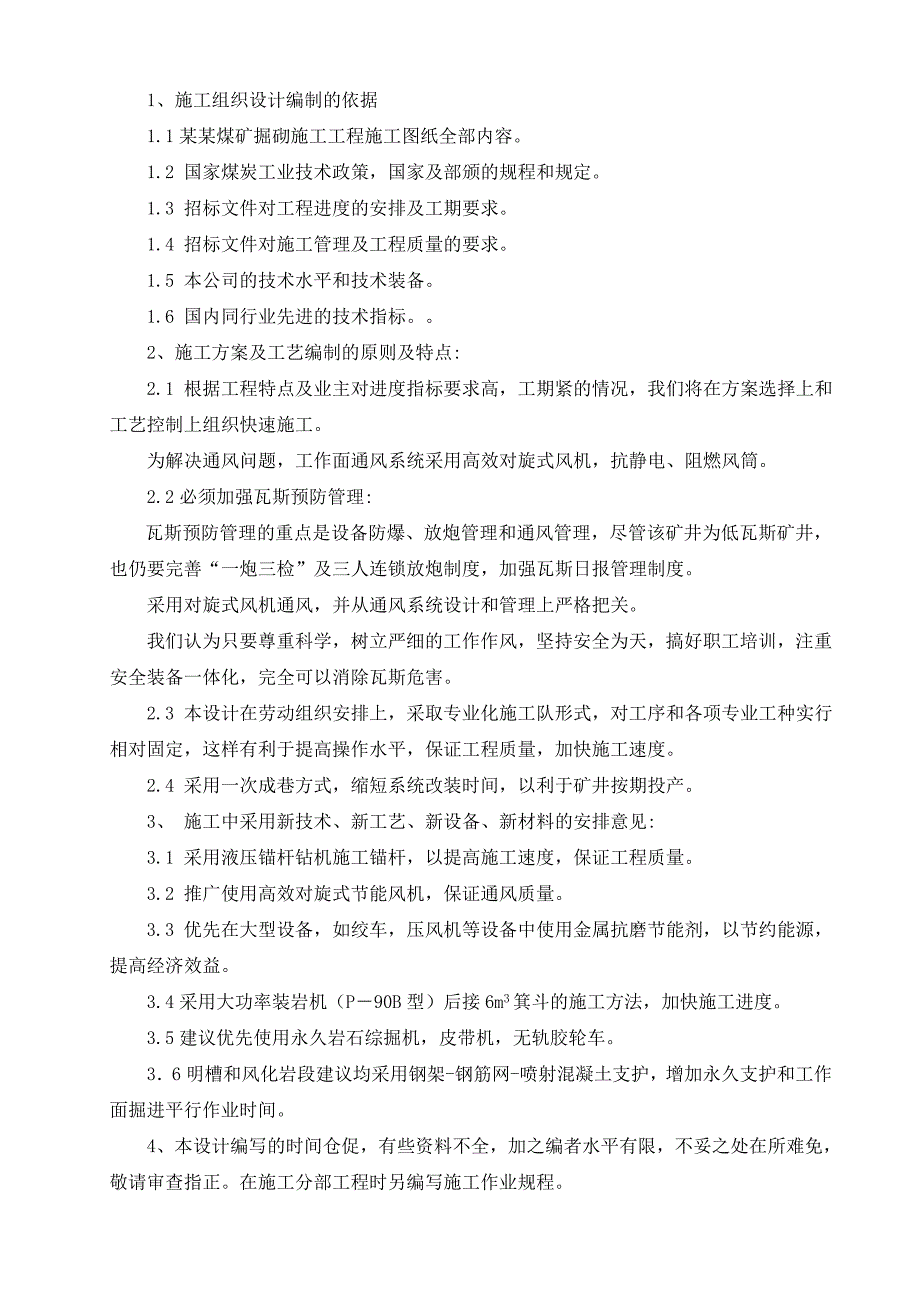

1、某某煤矿矿建（井筒部分）工程施工组织设计目 录第一章 设计依据第二章 总体施工方案第三章 工程概况、技术特征第四章 地质及水文条件第五章 施工准备第六章 施工方案及方法第七章 施工辅助生产系统第八章 灾害预防及避灾路线第九章 劳动组织及工期保证措施第十章 工程质量和质量保证体系第十一章 安全施工措施第十二章 冬、雨季施工措施第十三章 文明施工措施第十四章 环境保护措施第十五章 工期保证措施及工期安排第一章 设计依据1、施工组织设计编制的依据1.1某某煤矿掘砌施工工程施工图纸全部内容。1.2 国家煤炭工业技术政策，国家及部颁的规程和规定。1.3 招标文件对工程进度的安排及工期要求。1.4 招标文
2、件对施工管理及工程质量的要求。1.5 本公司的技术水平和技术装备。1.6 国内同行业先进的技术指标。2、施工方案及工艺编制的原则及特点: 2.1 根据工程特点及业主对进度指标要求高，工期紧的情况，我们将在方案选择上和工艺控制上组织快速施工。为解决通风问题，工作面通风系统采用高效对旋式风机，抗静电、阻燃风筒。2.2必须加强瓦斯预防管理:瓦斯预防管理的重点是设备防爆、放炮管理和通风管理，尽管该矿井为低瓦斯矿井，也仍要完善“一炮三检”及三人连锁放炮制度，加强瓦斯日报管理制度。采用对旋式风机通风，并从通风系统设计和管理上严格把关。我们认为只要尊重科学，树立严细的工作作风，坚持安全为天，搞好职工培训，注
3、重安全装备一体化，完全可以消除瓦斯危害。2.3 本设计在劳动组织安排上，采取专业化施工队形式，对工序和各项专业工种实行相对固定，这样有利于提高操作水平，保证工程质量，加快施工速度。2.4 采用一次成巷方式，缩短系统改装时间，以利于矿井按期投产。3、 施工中采用新技术、新工艺、新设备、新材料的安排意见: 3.1 采用液压锚杆钻机施工锚杆，以提高施工速度，保证工程质量。3.2 推广使用高效对旋式节能风机，保证通风质量。3.3 优先在大型设备，如绞车，压风机等设备中使用金属抗磨节能剂，以节约能源，提高经济效益。3.4采用大功率装岩机（P90B型）后接6m3箕斗的施工方法，加快施工进度。3.5建议优先
4、使用永久岩石综掘机，皮带机，无轨胶轮车。36明槽和风化岩段建议均采用钢架-钢筋网-喷射混凝土支护，增加永久支护和工作面掘进平行作业时间。4、本设计编写的时间仓促，有些资料不全，加之编者水平有限，不妥之处在所难免，敬请审查指正。在施工分部工程时另编写施工作业规程。第二章 总体施工方案1、 主、副、风井表土段明槽施工：用挖掘机、装载机配合工程自卸车按照设计尺寸将明槽挖好，边坡不稳定时按要求进行护坡处理，风井安全出口及风硐一并挖出，然后根据要求铺设垫层、绑筋、立模、打灰进行永久支护。2、 进入暗硐段：主井用综掘机掘进，皮带运输。副井用综掘机掘进，装载机装岩，无轨胶轮车运输，遇横川时，打通横川，利用刮
5、板输送机转到主井皮带。主、副井辅助运输均用无轨胶轮车经副井运输，副井直接至工作面、主井至横川时，人工倒运。风井进入暗硐段采用普通爆破作业方式施工。利用JYB运输绞车或矿用提升机配合6m自卸箕斗提升下料，工作面出矸利用P-90型耙矸机。3、 风井风化基岩段设计永久支护为钢筋砼砌碹，掘进后要利用钢架或锚喷进行临时支护，适当距离（根据围岩支护情况）后浇筑砼进行永久支护。4、 主副井风化基岩段设计永久支护为钢架锚喷支护。类似工程我们在薛家湾柏树坡煤矿主副风井筒施工时，采用的也是钢架内外双层钢筋网联合支护，竣工后无论从工程进度及工程质量上都得到了业主、监理以及质检部门的认可，并给予良好的评价。此种方式能
6、否适用于明槽段，建议应作进一步探索与尝试。5、 正常基岩段锚杆初喷跟至迎头，适当距离后复喷至设计厚度。6、 最后巷道铺底、砌筑台阶、水沟，安设扶手。后附柏树坡煤矿井筒支护照片。第三章 工程概况、技术特征井田位于鄂尔多斯市东胜区南偏东约43km，鄂尔多斯市伊金霍洛旗纳林陶亥镇西2.58km处。 行政区划属伊金霍洛旗纳林陶和镇。矿井向北43km可至鄂尔多斯市东胜区，区内有通往各个铁路站点、公路的简易公路，交通便利。地理位置处于东胜煤田的中部偏西，区域性地表分水岭“东胜梁”之南侧。井田面积为19.1847km2。井田地势总体为北高南低，东高西低，最高点约+1372.2m，最低点位于勘探区西界边缘，标
7、高+1276.1m，最大高差96.1m。井田设计三个斜井筒，矿井设计生产能力1.80Mt/a。1、主斜井： 主斜井井筒半圆拱形净断面15.725，倾角16，方位角25，井筒长度687米，表土段采用钢筋混凝土支护，基岩段采用锚喷支护。井筒内设有躲避硐，行人台阶和扶手、水沟，砼地坪，敷设消防洒水管路，压风管路和排水管路，安全监测光缆，束管监测管线，动力电缆，通讯、信号、照明电缆等。2、副斜井：副斜井井筒半圆拱形净断面20.443，倾角5.5，方位角0，井筒长度2282.311米。表土段采用钢筋混凝土支护，基岩段采用锚喷支护。井筒内含错车硐11个，水沟、砼地坪，井筒内运行防爆无轨胶轮车，矿井人员的运
8、送，材料设备、矸石等的辅助运输。敷设消防洒水管路，通讯、信号、照明电缆。3、回风斜井：回风斜井井筒半圆拱形净断面17.81，倾角25，方位角27，井筒长度418.871米，安全出口11米，风硐15米。表土段采用钢筋混凝土支护，基岩段采用锚喷支护。该井筒承担全矿井的回风任务，内设有躲避硐，行人台阶，砼地坪和扶手，敷设灌浆管路，进口设防爆门1个。4、主、副井1、2号横川：主、副井1、2号横川断面为半圆拱形，净断面15.152，长度均为34.75米。采用锚喷支护。具体井筒参数详见下表：某某煤矿主、副、风斜井井筒参数名称主斜井副斜井回风斜井回风斜井安全出口回风斜井风硐1、2#横川副井倒车硐室井口中心坐
9、标X=4370688.908Y=37433656.604Z=1360X=4370591.294Y=37433449.512Z=1361.5X=4370459.318Y=37433718.232Z=1354-方位角a=16=25a=6(5.5)=0a=25=31-井筒长度（m）总长度6872282.311418.871111569.566明槽段43.53523629.394-风化基岩56.465239.93945.195-基岩段5871806.372344.282-明槽段荒断面宽mm55006800580021004200-高mm44004734460024503700-拱高2750243429
10、0010502100-断面积21.43429.32222.484.6713.64-净断面宽mm47005800500015003600-高mm38503934410020503300-拱高2350193425007501800-断面积15.72520.44317.812.8310.49-风化基岩段荒断面宽mm550068005800-高mm440047344600-拱高275024342900-断面积21.43429.02522.48-净断面宽mm470058005000-高mm385039344100-拱高235019342500-断面积15.72520.44317.81-基岩段荒断面宽mm
11、494061005240-47005300高mm412043844320-41504350拱高247020842620-23502650断面积17.79424.12419.69-17.18520.101净断面宽mm470058005000-45005000高mm385039344100-38503900拱高235019342500-22502500断面积15.72520.44317.81-15.15216.817墙高mm1500200016001300150016001400底板厚度150300100100100200300砼强度C25C25C20C20C20C25C25井颈段厚度mm4005
12、00-300300-砼强度C30C30-C30C30-支护类型砼筋碹砼筋碹砼筋碹砼筋碹砼筋碹-基岩段厚度mm120150120-100150砼强度C20C20C20-C20C20支护类型锚网喷+锚索锚网喷+锚索锚网喷+锚索-锚网喷+锚索锚网喷+锚索第四章 地质及水文条件第一节 地形地貌某某矿井位于鄂尔多斯高原东北部，地势总体趋势为北高南低、东高，西低，一般地形海拔标高在1280m-1340m之间，地貌形态为舒缓波状起伏的丘陵，风积沙广布，沙丘、沙滩、沙地常见，为典型的风成堆积型地貌，因西北风风频高，受其影响，沙链走向多呈北东、南西。井田属于高原侵蚀性地貌，大部分地区为低矮山丘，第四系广泛分布，为半荒漠地区。第二节 地表水系井田位于乌兰木伦河和束会川两河河间地块内 ，两河近平行排列， 两河间距间距20km左右。第三节 地质特征根据井田钻探揭露，地层由老至新为：三叠系上统延长组（T3y）,侏罗系中下统延安组（J1-2y）,侏罗系中统直罗组（J2zh）,第四系（Q）。三叠系上统延长组：该组为煤系地层的沉积基底。井田内无出露，岩性为一套灰绿色中-粗粗粒砂岩，局部含砾，夹绿色薄层状砂质泥岩和粉砂岩。砂岩成分以石英，长石为
