1、某某县某某镇政府机关职工周转房施工组织设计第一章 工程概况一、工程概况：: 本工程为某某县某某镇政府机关职工周转房工程，砖混结构，六层，人工挖孔桩基础，结构安全等级为二级，合理使用年限为50年，屋面防水等级级，防水耐用年限15年。建筑物总长36.6米,总宽12.6米,总高18.9米，总建筑面积为2782.5平方米。本工程一三层为MU15红砖M7.5混合砂浆彻筑,三六层为M5.0混合砂浆彻筑。二、三、屋面结构为现浇钢筋砼楼板，四六层为预应力空心楼板。外墙为面砖，内墙为中级抹灰，楼地面为水泥砂浆面层，厨房、卫生间地面为防滑地面砖，墙面分别为1.8米,1.5米高白色瓷砖。二、工程资金基本落实，施工图

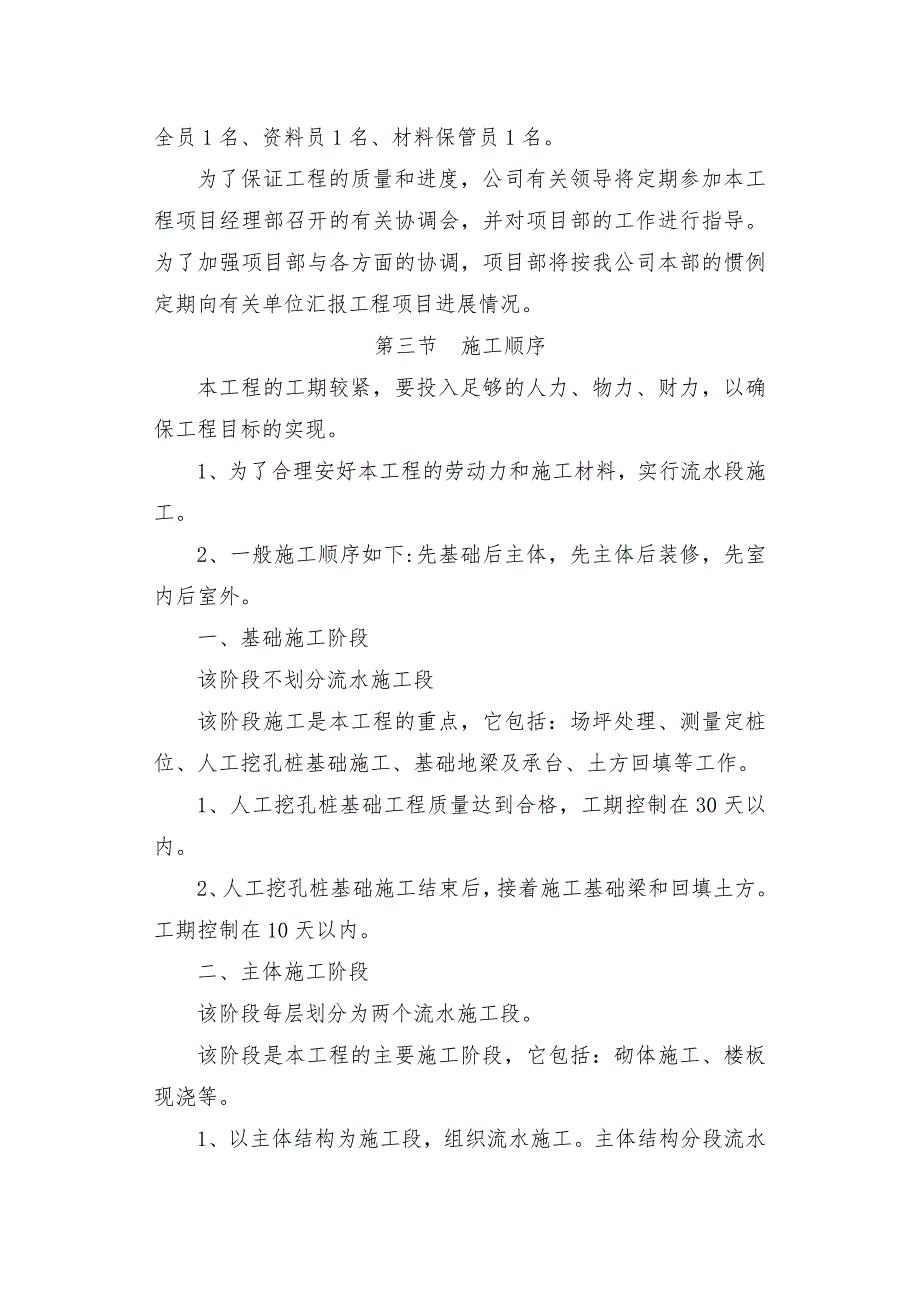

2、纸准备就绪，三通一平已基本完成，已具备开工条件。第二章 施工总规划第一节 本工程项目施工目标 工期: 180日历天。 质量: 合格工程。 安全: 确保无重大伤亡事故发生。 文明施工: 争取创建某某县标化工地。第二节 项目班子及施工队的确定我公司领导对本工程给予了高度的重视，决定成立一个素质高、技术精、善管理的强有力的现场管理班子。其人员组成如下：项目经理1名、技术负责人1名、施工员1员、质量员1名、安全员1名、资料员1名、材料保管员1名。为了保证工程的质量和进度，公司有关领导将定期参加本工程项目经理部召开的有关协调会，并对项目部的工作进行指导。为了加强项目部与各方面的协调，项目部将按我公司本部
3、的惯例定期向有关单位汇报工程项目进展情况。第三节 施工顺序本工程的工期较紧，要投入足够的人力、物力、财力，以确保工程目标的实现。1、为了合理安好本工程的劳动力和施工材料，实行流水段施工。2、一般施工顺序如下:先基础后主体，先主体后装修，先室内后室外。一、基础施工阶段该阶段不划分流水施工段该阶段施工是本工程的重点，它包括：场坪处理、测量定桩位、人工挖孔桩基础施工、基础地梁及承台、土方回填等工作。1、人工挖孔桩基础工程质量达到合格，工期控制在30天以内。2、人工挖孔桩基础施工结束后，接着施工基础梁和回填土方。工期控制在10天以内。二、主体施工阶段该阶段每层划分为两个流水施工段。该阶段是本工程的主要

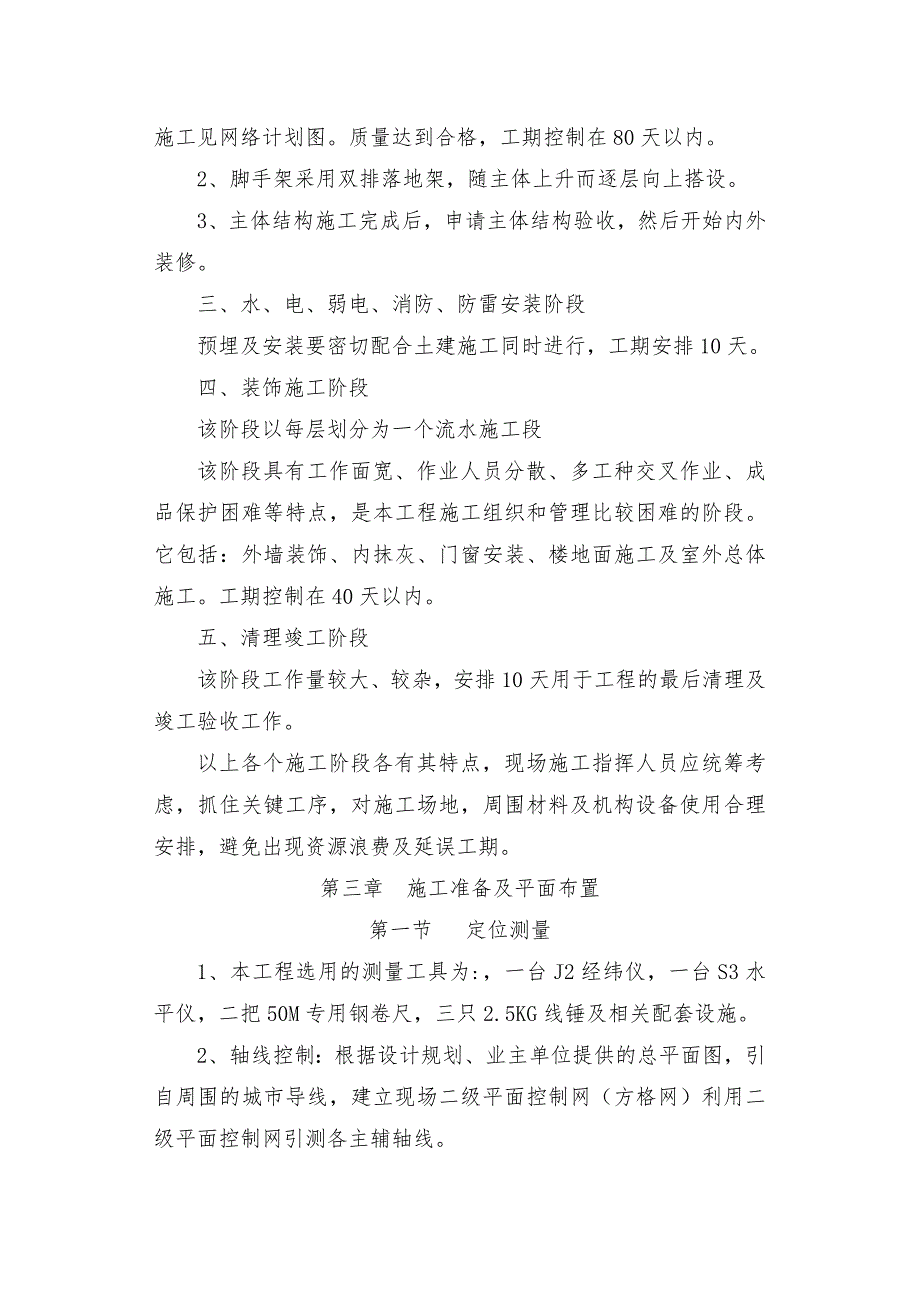

4、施工阶段，它包括：砌体施工、楼板现浇等。1、以主体结构为施工段，组织流水施工。主体结构分段流水施工见网络计划图。质量达到合格，工期控制在80天以内。2、脚手架采用双排落地架，随主体上升而逐层向上搭设。3、主体结构施工完成后，申请主体结构验收，然后开始内外装修。三、水、电、弱电、消防、防雷安装阶段预埋及安装要密切配合土建施工同时进行，工期安排10天。四、装饰施工阶段该阶段以每层划分为一个流水施工段该阶段具有工作面宽、作业人员分散、多工种交叉作业、成品保护困难等特点，是本工程施工组织和管理比较困难的阶段。它包括：外墙装饰、内抹灰、门窗安装、楼地面施工及室外总体施工。工期控制在40天以内。五、清理竣
5、工阶段该阶段工作量较大、较杂，安排10天用于工程的最后清理及竣工验收工作。以上各个施工阶段各有其特点，现场施工指挥人员应统筹考虑，抓住关键工序，对施工场地，周围材料及机构设备使用合理安排，避免出现资源浪费及延误工期。第三章 施工准备及平面布置第一节 定位测量1、本工程选用的测量工具为:，一台J2经纬仪，一台S3水平仪，二把50M专用钢卷尺，三只2.5KG线锤及相关配套设施。2、轴线控制：根据设计规划、业主单位提供的总平面图，引自周围的城市导线，建立现场二级平面控制网（方格网）利用二级平面控制网引测各主辅轴线。3、为了保证复核后的坐标、水准点不至被破坏，根据本工程现场的条件，可将施工所用的坐标线
6、，引测到本建筑物外不易被破坏的地方保存起来，如围墙、已建房屋外墙等。4、垂直引线主要使用J2经纬仪，每次引线均从底层进行，为了防止仪器出现误差，使用2.5KG的线锤进行该层复核。5、水平标高使用S3水平仪，配专用50米钢卷尺，为了减少累积误差，要求每次测定标高均从底层指定的点开始。第二节 搭设临时设施 （见附件施工总平面图）1、根据现场的实际情况，为使施工车流和人流不影响其它工种的施工与生活。本工程施工期间进出的主要入口处设在南部，施工现场再分二条临时道路。具体见总平面布置图。2、根据进度计划安排，高峰施工期间作业人员约有50人，根据生活区与施工区分开的原则，就近租用工人宿舍、项目部的办公室、
7、会议室等。3、材料堆场、加工间等的布置，详见总平面布置图。木模配置、钢筋制作全部放在施工现场内进行。这样做可降低成本，提高效率，加快施工进度。第三节 施工现场临时水电线路的布置、施工用水由市政提供的自来水源。结合多年施工经验，工程施工用水量Q1,现场生活用水量Q2，均小于消防用水量Q3，满足消防用水量后,即可满足施工生产、生活用水要求。而消防用水量为L/S，查表得经济流速为.-.m/s，取其下限，则给水管径为：D=(4Q1000/.s)0.5=(4121000/3.142.5)0.5=78mm现场先装好水管，管网按枝状分布。沿现场主要道路每100m设一个消防栓，管径DN100，再用D25管接至
8、需要用水部位。为了确保正常施工需要，现场砌一临时蓄水池1个，用高压水泵接入供水管。、临时供电市政提供的电源已接至施工现场，并设立总配电房，我们通过架空电缆从总配电房接入工地分总配电间。整个工地沿围墙及临时道路敷设电缆沟，暗埋电缆电缆沟过大门，道路处盖板采用加厚砼盖板。使用标准的铁制总配电箱、分配电箱、开关箱。每台设备有各自专用开关箱，实行一机一闸一保护。现场严格按照JGJ59-99标准采用三相五线制，职工现场专用的终端点接地的电力线路采用TN-S接零保护系统。第四节 消防设施的配备 主体施工阶段消防用水就利用施工用水，并在每隔一楼层设一水头。同时在每隔一楼层 (与水头楼层相隔)的醒目处设2只灭
9、火器，由于混凝土模板主要采用木模板，因此在施工楼层再配备2台灭火器，以确保施工作业层的安全。第四章 各分部（分项）工程的施工方法第一节 基础工程施工1、本工程采用人工挖孔桩基础。2、本工程基础形式为人工挖孔端承摩擦桩基础，桩端置于中风化砂岩层。3、桩基础钢筋保护层厚度均为50mm.4、桩长由持力层实际埋深确定,桩顶主筋锚入地梁内35d；5桩孔护壁每节高度约为9001000，且护壁与桩周为土石间应密实无隙，孔底应无软弱浮土，清底完毕后立即封底和浇混凝土，桩孔在土层中设钢筋砼护壁。6、相邻桩底高差不大于桩孔净距一倍，桩底持力层基岩面为斜面时，取较低处嵌岩深度。7、桩成孔允许偏差不得大于以下限值：桩
10、径偏差50；垂直度偏差0.5%；桩位偏差50。8、桩基应按有关施工及验收规范进行检测，并对每一根桩做好施工记录，并按规定留取混凝土试压件，并将检验结果做成资料整理成册，以备查验。施工完成后应对桩身进行完整性检验。桩基施工方法如下：测量员用经纬仪测量各桩基轴线，并作好四周控制桩。桩孔开挖时应按规范要求，相邻两桩净于2.5倍桩径或净于4.5米，宜采取间隔错开跳挖措施，待桩身砼强度达到50%后，再挖邻桩，以便于施工和确保安全。挖孔桩施工前应由技术负责人和施工负责人逐孔检查各项施工准备工作，逐级检查各项施工准备工作，逐级进行技术安全交底，提出质量目标，使质量措施在思想、组织上都得到落实。开挖前应从桩心
11、位置向桩四周引出控制点，用牢固的方法进行标定，第一节桩孔挖好，安装护壁模板时必须以桩心点来校正模板位置，并应设专人严格校核中心位置的护壁厚度。待第一层护壁完成后，把桩心轴线引至护壁上，以便控制及校核桩的垂直度和深度。孔圈壁应比下面的护壁厚1/2，并应高出现场地面200毫米左右。桩孔开挖后，应尽快灌注护壁砼，当天完成的当天一次性灌注完毕。护壁模板的拆除应根据气温等情况而定，一般可在12小时后进行。发现护壁有蜂窝、漏水现象应及时加以堵塞或导流，防止孔外水通过护壁流入孔内。对塌方施工段应即挖即验收即灌注护壁砼。当抽水影响邻近建筑物基础及面下沉时，应在原建筑物附近设立灌水管，或利用已开挖但未完成的桩孔
12、进行灌水，以保持水压平衡与土体稳定。当挖孔至设计持力层时，应及时通知建设、设计单位和质检部门对孔底进行鉴定，符合设计要求后，才能进行下道工序的施工。挖孔结束后，应清除护壁污泥、渣子，并对孔底形状、尺寸、土质、入岩深度先进行检验。检验合格后应迅速封底，安装钢筋笼，灌注桩身砼，孔底岩样应妥善保存备查。钢筋笼的制作要符合设计要求和规定，在安装过程中，应采取有效措施防止变形。钢筋笼入孔时，不得碰撞孔壁砼，并应采取措施固定钢筋笼位置。挖孔桩的原材料、砼、钢筋笼等项内容除按国标GBJ20483、国标GBJ10787C以及地方规程的有关规定检测外尚应对各段保护圈的结构质量、直径、孔底标高、孔底地质、渗水情况
13、、入岩深度、桩孔垂直度、桩位偏差或桩质量等项目进行检测，填写桩孔验收记录表和砼记录表，并保留孔底样本备查。人工挖孔桩要做好各种材料的物理性能试验报告、砼配合比报告，还要做好挖孔桩记录和有关签证记录。挖孔桩作业人员应身体健壮，且必须是经井下、高空、用电、吊装用简单机械操作等安全作业培训，并经考核合格者方能进行作业。施工现场的设备、设施、安全装置、工具、配件以及个人劳保用品等必须经常进行检查，做好记录，确保完好。上下桩孔使用的吊笼必须合格，并配备自动卡紧保险装置，上下井时必须使用软梯及安全带。开挖阶段现场人员应注意观察地面和相邻建筑的变化，挖出的土石方应及时运走，孔上2米范围内不得堆放余土杂物，车
14、辆通行时应有预防措施。每天开挖前，应将孔内的积水抽干，并用鼓风机向孔内送风，使孔内混浊物排出。为防止地面人员和物体坠落桩孔内，孔上四周必须设置护栏或加网复盖。工地安全员应经常巡视检查，落实防护措施。作业人员必须戴好安全帽，穿绝缘鞋。严禁酒后作业，孔底禁止使用明火，井下作业人员每工作4小时应轮换一次。在中途抽水之后，必须先将地面上的专业电源切断，施工人员方可下桩作业。孔口配合人员应集中精力，密切注意孔内情况，并积极配合孔内作业人员进行工作，不得擅自离开岗位。在孔内上下递送工具物品时，严禁用抛掷的方法，严防孔口的物件坠落孔内。场内电源、电器安装的拆除，必须由持证电工进行。对三相五线电缆、电器安装后
15、经检验合格才能接电源使用。各桩孔用电必须分闸，严禁多孔和一闸多用，孔上的电源必须架空，高度在2.5米以上，严禁拖地和埋入土中。孔内照明采用安全矿灯或使用12V以下安全灯泡。第二节 混凝土工程1 、为了保证砼的质量，减少因水泥过多而产生的水化热，因此有必要对砼的坍落度进行控制，必须控制在3-5cm之间（正常气温），随着温度的增加和天气的变化，上部主体砼的坍落度可作相应的调整。2、混凝土的运输采用自升式QTZ315塔机，少量用人力手推车。3、混凝土的浇捣根据以往的经验，在每次浇捣混凝土时，每位振动手需按照“快插慢拔”的方法进行，同时观看模板的情况，在复杂处还应用榔头或铁棒，敲打模板以确定是否震动到位，对于交界处尤其要认真。5、楼板混凝土标高的控制，主要采用标志杆的方法进行，即在板面钢筋焊6竖向筋，而后用水平仪测定标高并红漆标上即可。6、混凝土的施工配合比，需在每次浇筑前进行申请，在接到砼浇筑令后再进行复核，在确定无误的情况下，才能进行结构浇筑砼。7、试块的制作，必须遵循规范的要求，每个台班、每100m3、每个施工段制作一组，同时项目部还必需做一标准试块养护池。8、混凝土的养护 在冬季应加强砼的养护，如用草包或采用塑料薄膜的养护，养护的时间一般不少于14天。9、施工缝的留设， 应严格按照混凝土结构工程施工质
