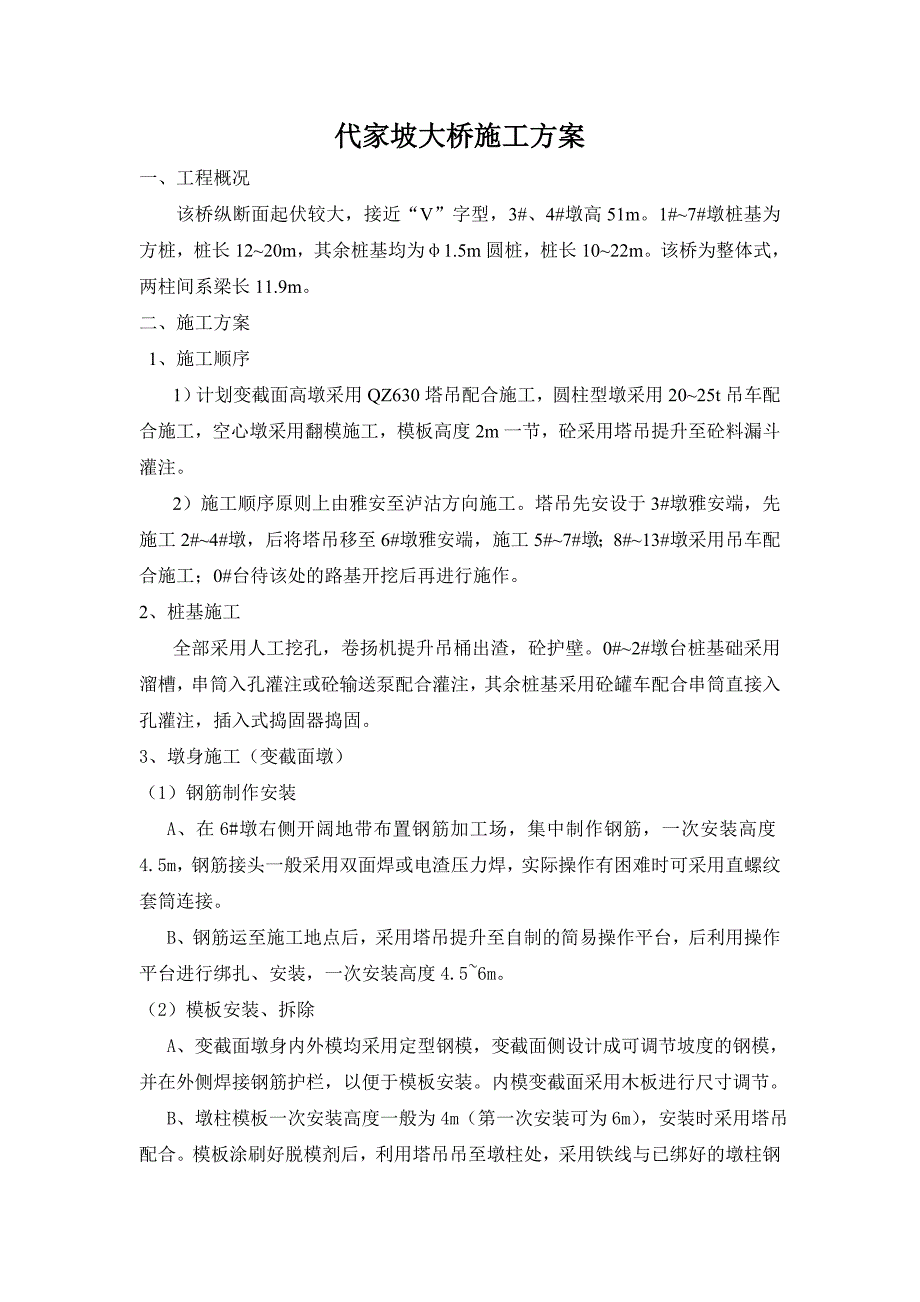

1、代家坡大桥施工方案一、工程概况该桥纵断面起伏较大，接近“V”字型，3#、4#墩高51m。1#7#墩桩基为方桩，桩长1220m，其余桩基均为1.5m圆桩，桩长1022m。该桥为整体式，两柱间系梁长11.9m。二、 施工方案1、施工顺序1）计划变截面高墩采用QZ630塔吊配合施工，圆柱型墩采用2025t吊车配合施工，空心墩采用翻模施工，模板高度2m一节，砼采用塔吊提升至砼料漏斗灌注。2）施工顺序原则上由雅安至泸沽方向施工。塔吊先安设于3#墩雅安端，先施工2#4#墩，后将塔吊移至6#墩雅安端，施工5#7#墩；8#13#墩采用吊车配合施工；0#台待该处的路基开挖后再进行施作。2、桩基施工全部采用人工挖
2、孔，卷扬机提升吊桶出渣，砼护壁。0#2#墩台桩基础采用溜槽，串筒入孔灌注或砼输送泵配合灌注，其余桩基采用砼罐车配合串筒直接入孔灌注，插入式捣固器捣固。3、墩身施工（变截面墩）（1）钢筋制作安装A、在6#墩右侧开阔地带布置钢筋加工场，集中制作钢筋，一次安装高度4.5m，钢筋接头一般采用双面焊或电渣压力焊，实际操作有困难时可采用直螺纹套筒连接。B、钢筋运至施工地点后，采用塔吊提升至自制的简易操作平台，后利用操作平台进行绑扎、安装，一次安装高度4.56m。（2）模板安装、拆除 A、变截面墩身内外模均采用定型钢模，变截面侧设计成可调节坡度的钢模，并在外侧焊接钢筋护栏，以便于模板安装。内模变截面采用木板

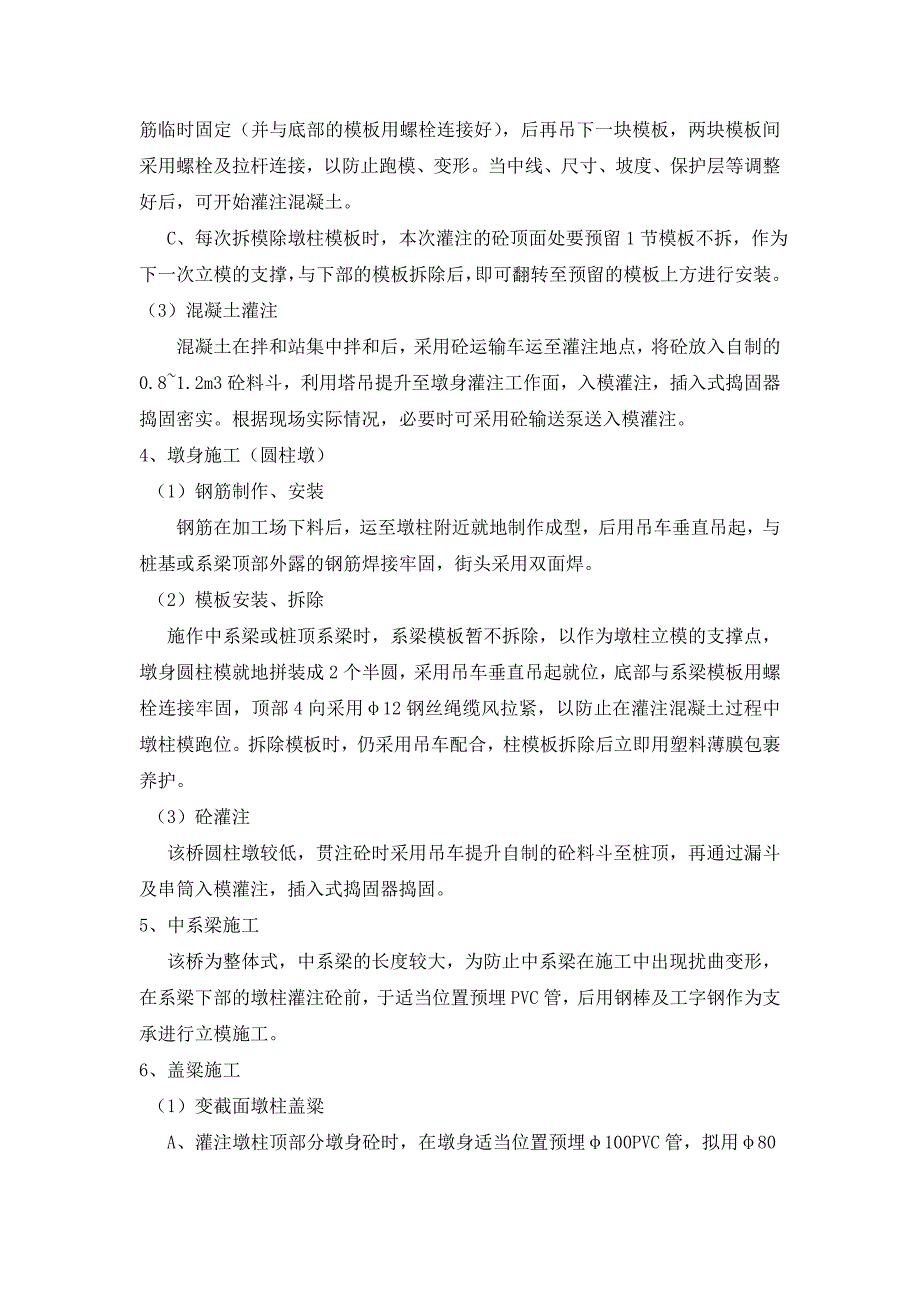

3、进行尺寸调节。 B、墩柱模板一次安装高度一般为4m（第一次安装可为6m），安装时采用塔吊配合。模板涂刷好脱模剂后，利用塔吊吊至墩柱处，采用铁线与已绑好的墩柱钢筋临时固定（并与底部的模板用螺栓连接好），后再吊下一块模板，两块模板间采用螺栓及拉杆连接，以防止跑模、变形。当中线、尺寸、坡度、保护层等调整好后，可开始灌注混凝土。 C、每次拆模除墩柱模板时，本次灌注的砼顶面处要预留1节模板不拆，作为下一次立模的支撑，与下部的模板拆除后，即可翻转至预留的模板上方进行安装。（3）混凝土灌注混凝土在拌和站集中拌和后，采用砼运输车运至灌注地点，将砼放入自制的0.81.2m3砼料斗，利用塔吊提升至墩身灌注工作面，
4、入模灌注，插入式捣固器捣固密实。根据现场实际情况，必要时可采用砼输送泵送入模灌注。4、墩身施工（圆柱墩） （1）钢筋制作、安装钢筋在加工场下料后，运至墩柱附近就地制作成型，后用吊车垂直吊起，与桩基或系梁顶部外露的钢筋焊接牢固，街头采用双面焊。 （2）模板安装、拆除 施作中系梁或桩顶系梁时，系梁模板暂不拆除，以作为墩柱立模的支撑点，墩身圆柱模就地拼装成2个半圆，采用吊车垂直吊起就位，底部与系梁模板用螺栓连接牢固，顶部4向采用12钢丝绳缆风拉紧，以防止在灌注混凝土过程中墩柱模跑位。拆除模板时，仍采用吊车配合，柱模板拆除后立即用塑料薄膜包裹养护。 （3）砼灌注 该桥圆柱墩较低，贯注砼时采用吊车提升自

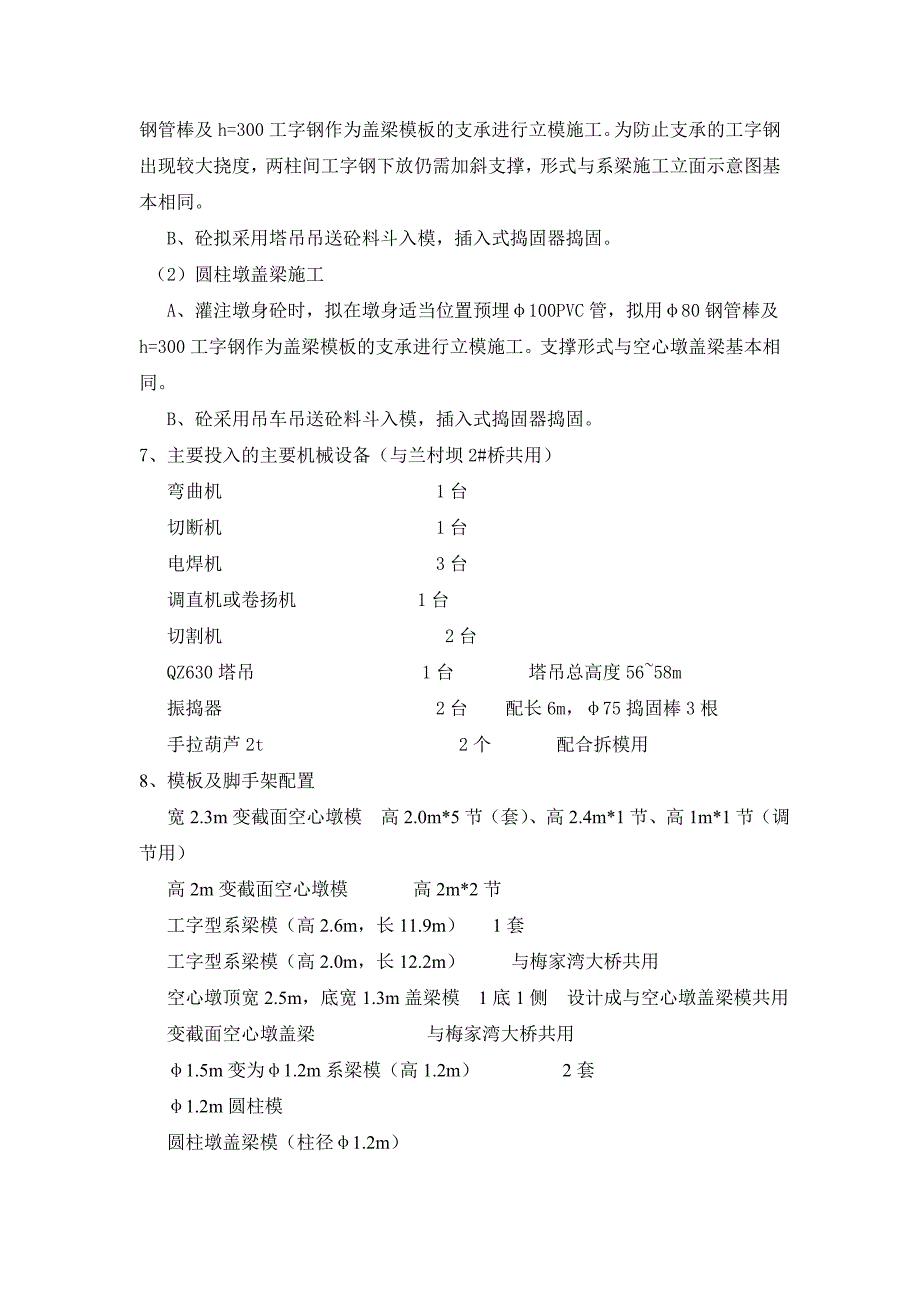

5、制的砼料斗至桩顶，再通过漏斗及串筒入模灌注，插入式捣固器捣固。5、中系梁施工 该桥为整体式，中系梁的长度较大，为防止中系梁在施工中出现扰曲变形，在系梁下部的墩柱灌注砼前，于适当位置预埋PVC管，后用钢棒及工字钢作为支承进行立模施工。6、盖粱施工 （1）变截面墩柱盖粱 A、灌注墩柱顶部分墩身砼时，在墩身适当位置预埋100PVC管，拟用80钢管棒及h=300工字钢作为盖梁模板的支承进行立模施工。为防止支承的工字钢出现较大挠度，两柱间工字钢下放仍需加斜支撑，形式与系梁施工立面示意图基本相同。 B、砼拟采用塔吊吊送砼料斗入模，插入式捣固器捣固。 （2）圆柱墩盖梁施工 A、灌注墩身砼时，拟在墩身适当位置
6、预埋100PVC管，拟用80钢管棒及h=300工字钢作为盖梁模板的支承进行立模施工。支撑形式与空心墩盖梁基本相同。 B、砼采用吊车吊送砼料斗入模，插入式捣固器捣固。7、主要投入的主要机械设备（与兰村坝2#桥共用）弯曲机 1台切断机 1台电焊机 3台调直机或卷扬机 1台切割机 2台QZ630塔吊 1台 塔吊总高度5658m振捣器 2台 配长6m，75捣固棒3根手拉葫芦2t 2个 配合拆模用8、 模板及脚手架配置宽2.3m变截面空心墩模 高2.0m*5节（套）、高2.4m*1节、高1m*1节（调节用）高2m变截面空心墩模 高2m*2节工字型系梁模（高2.6m，长11.9m） 1套工字型系梁模（高2.0m，长12.2m） 与梅家湾大桥共用空心墩顶宽2.5m，底宽1.3m盖梁模 1底1侧 设计成与空心墩盖梁模共用变截面空心墩盖梁 与梅家湾大桥共用1.5m变为1.2m系梁模（高1.2m） 2套1.2m圆柱模圆柱墩盖梁模（柱径1.2m）9、工期安排桩基施工6个月 至少同时开挖6根桩变截面墩施工（含盖梁）10个月圆柱墩施工2.5个月圆柱墩盖梁施工2.5个月
