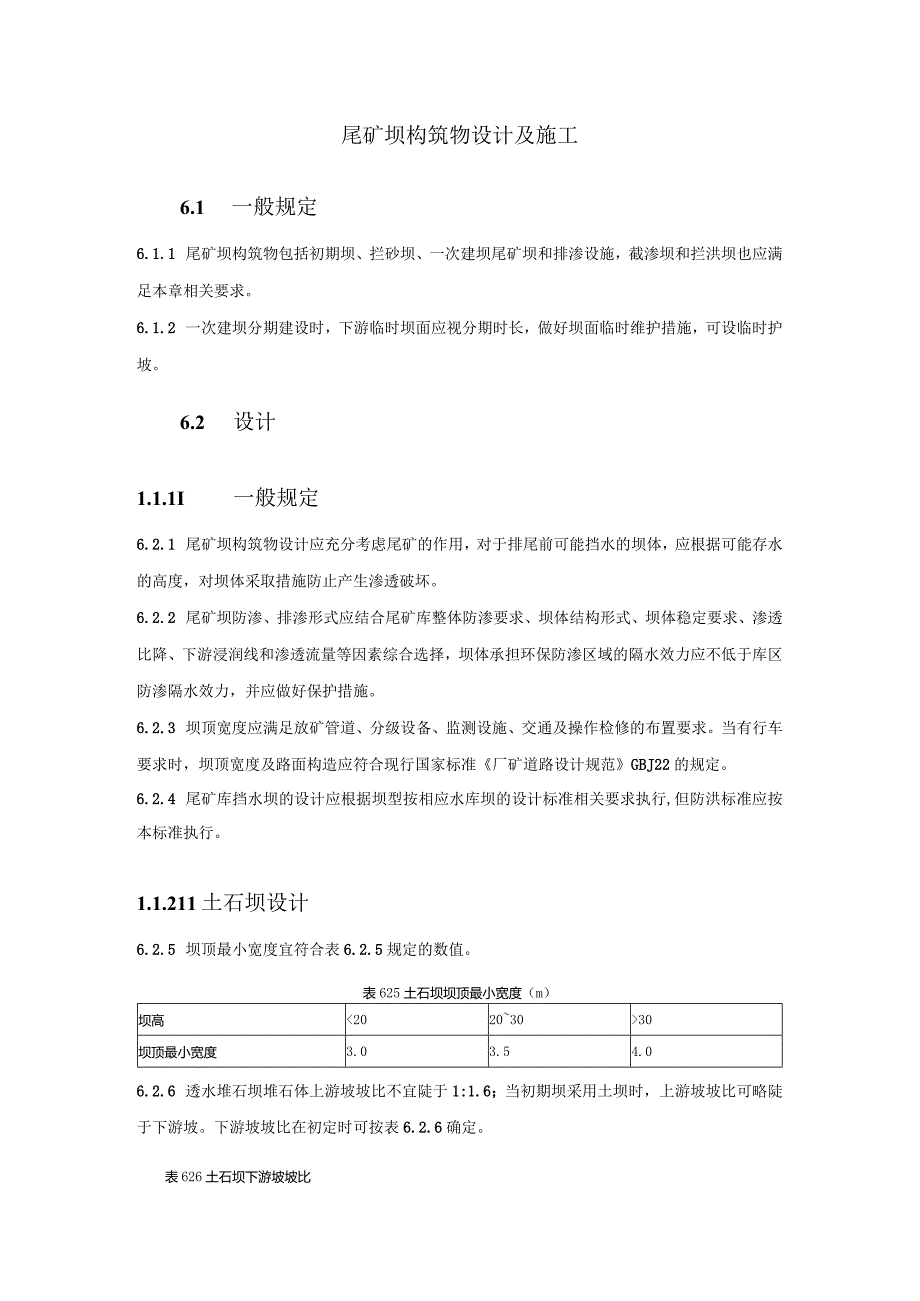

1、尾矿坝构筑物设计及施工6.1 一般规定6.1.1 尾矿坝构筑物包括初期坝、拦砂坝、一次建坝尾矿坝和排渗设施，截渗坝和拦洪坝也应满足本章相关要求。6.1.2 一次建坝分期建设时，下游临时坝面应视分期时长，做好坝面临时维护措施，可设临时护坡。6.2 设计1.1.1I一般规定6.2.1 尾矿坝构筑物设计应充分考虑尾矿的作用，对于排尾前可能挡水的坝体，应根据可能存水的高度，对坝体采取措施防止产生渗透破坏。6.2.2 尾矿坝防渗、排渗形式应结合尾矿库整体防渗要求、坝体结构形式、坝体稳定要求、渗透比降、下游浸润线和渗透流量等因素综合选择，坝体承担环保防渗区域的隔水效力应不低于库区防渗隔水效力，并应做好保护
2、措施。6.2.3 坝顶宽度应满足放矿管道、分级设备、监测设施、交通及操作检修的布置要求。当有行车要求时，坝顶宽度及路面构造应符合现行国家标准厂矿道路设计规范GBJ22的规定。6.2.4 尾矿库挡水坝的设计应根据坝型按相应水库坝的设计标准相关要求执行,但防洪标准应按本标准执行。1.1.211土石坝设计6.2.5 坝顶最小宽度宜符合表6.2.5规定的数值。表625土石坝坝顶最小宽度（m）坝高30坝顶最小宽度3.03.54.06.2.6 透水堆石坝堆石体上游坡坡比不宜陡于1:1.6；当初期坝采用土坝时，上游坡坡比可略陡于下游坡。下游坡坡比在初定时可按表6.2.6确定。表626土石坝下游坡坡比坝高(m

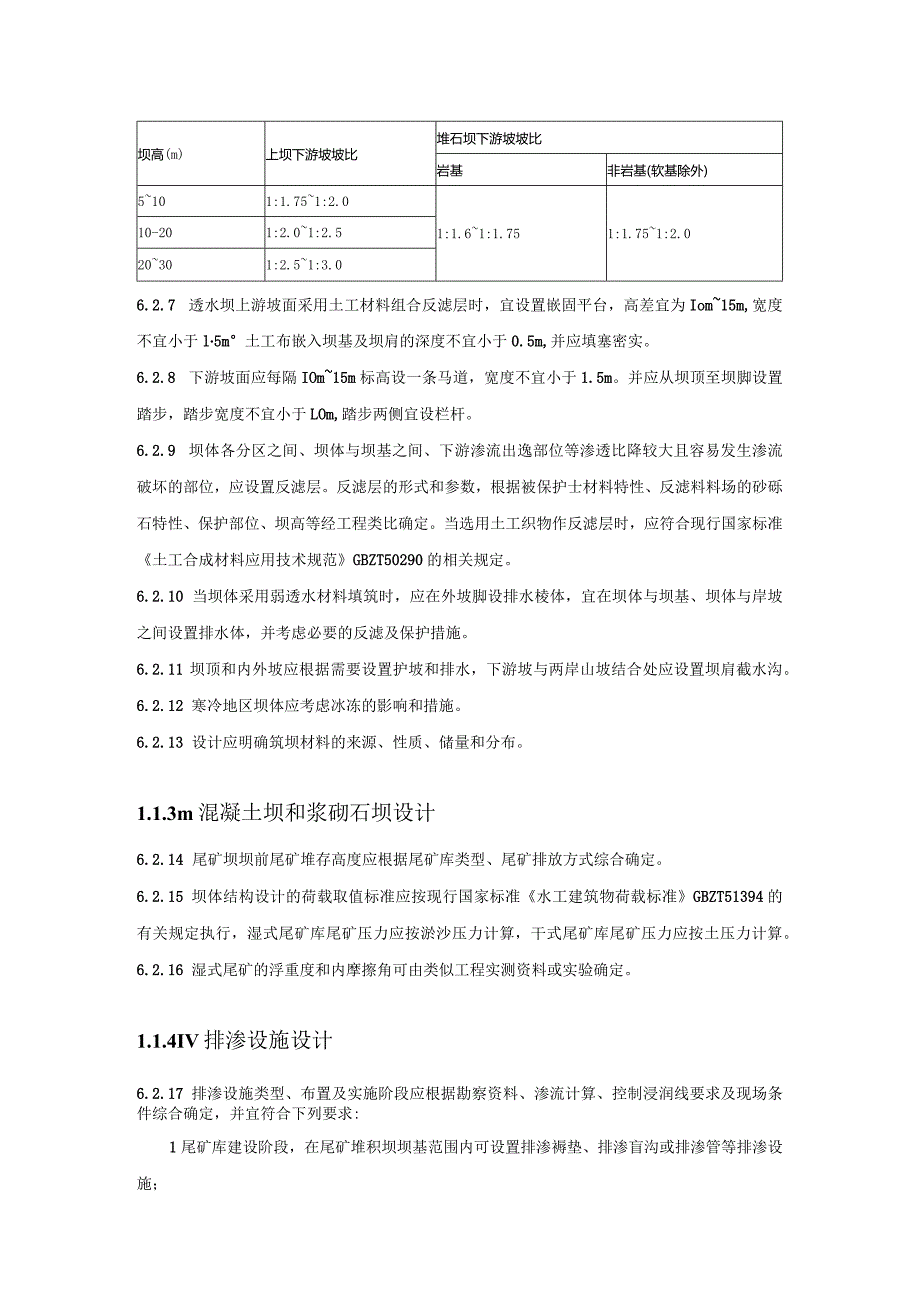

3、)上坝下游坡坡比堆石坝下游坡坡比岩基非岩基(软基除外)5101:1.751:2.01:1.61:1.751:1.751:2.010-201:2.01:2.520301:2.51:3.06.2.7 透水坝上游坡面采用土工材料组合反滤层时，宜设置嵌固平台，高差宜为Iom15m,宽度不宜小于l5m土工布嵌入坝基及坝肩的深度不宜小于0.5m,并应填塞密实。6.2.8 下游坡面应每隔IOm15m标高设一条马道，宽度不宜小于1.5m。并应从坝顶至坝脚设置踏步，踏步宽度不宜小于LOm,踏步两侧宜设栏杆。6.2.9 坝体各分区之间、坝体与坝基之间、下游渗流出逸部位等渗透比降较大且容易发生渗流破坏的部位，应设置
4、反滤层。反滤层的形式和参数，根据被保护士材料特性、反滤料料场的砂砾石特性、保护部位、坝高等经工程类比确定。当选用土工织物作反滤层时，应符合现行国家标准土工合成材料应用技术规范GBZT50290的相关规定。6.2.10 当坝体采用弱透水材料填筑时，应在外坡脚设排水棱体，宜在坝体与坝基、坝体与岸坡之间设置排水体，并考虑必要的反滤及保护措施。6.2.11 坝顶和内外坡应根据需要设置护坡和排水，下游坡与两岸山坡结合处应设置坝肩截水沟。6.2.12 寒冷地区坝体应考虑冰冻的影响和措施。6.2.13 设计应明确筑坝材料的来源、性质、储量和分布。1.1.3m混凝土坝和浆砌石坝设计6.2.14 尾矿坝坝前尾矿
5、堆存高度应根据尾矿库类型、尾矿排放方式综合确定。6.2.15 坝体结构设计的荷载取值标准应按现行国家标准水工建筑物荷载标准GBZT51394的有关规定执行，湿式尾矿库尾矿压力应按淤沙压力计算，干式尾矿库尾矿压力应按土压力计算。6.2.16 湿式尾矿的浮重度和内摩擦角可由类似工程实测资料或实验确定。1.1.4IV排渗设施设计6.2.17 排渗设施类型、布置及实施阶段应根据勘察资料、渗流计算、控制浸润线要求及现场条件综合确定，并宜符合下列要求:1尾矿库建设阶段，在尾矿堆积坝坝基范围内可设置排渗褥垫、排渗盲沟或排渗管等排渗设施；2尾矿库运行阶段，在坝坡或沉积滩上可设置排渗管、辐射井、排渗井、排渗盲沟

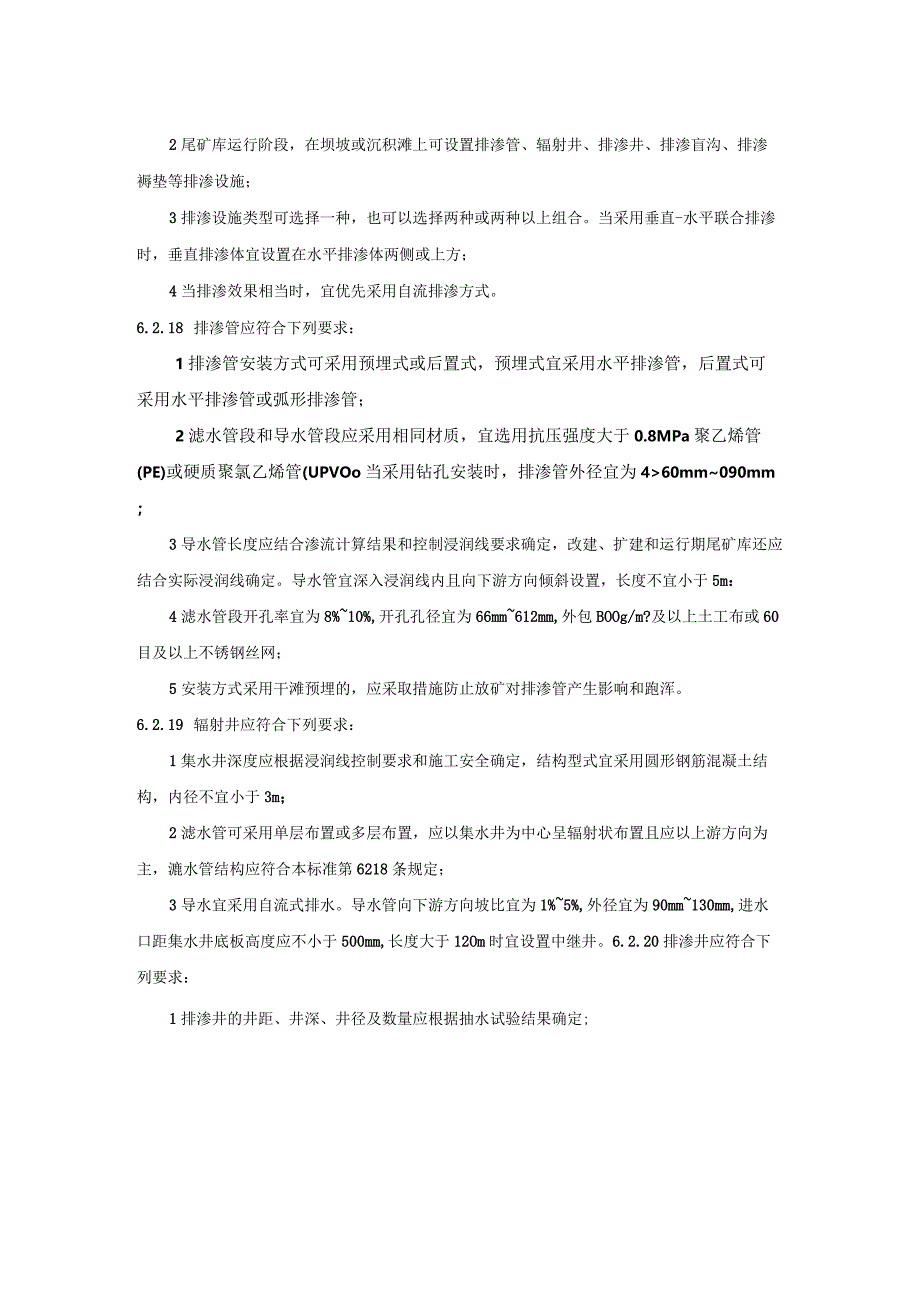

6、、排渗褥垫等排渗设施；3排渗设施类型可选择一种，也可以选择两种或两种以上组合。当采用垂直-水平联合排渗时，垂直排渗体宜设置在水平排渗体两侧或上方；4当排渗效果相当时，宜优先采用自流排渗方式。6.2.18 排渗管应符合下列要求：1排渗管安装方式可采用预埋式或后置式，预埋式宜采用水平排渗管，后置式可采用水平排渗管或弧形排渗管；2滤水管段和导水管段应采用相同材质，宜选用抗压强度大于0.8MPa聚乙烯管(PE)或硬质聚氯乙烯管(UPVOo当采用钻孔安装时，排渗管外径宜为460mm090mm；3导水管长度应结合渗流计算结果和控制浸润线要求确定，改建、扩建和运行期尾矿库还应结合实际浸润线确定。导水管宜深入
7、浸润线内且向下游方向倾斜设置，长度不宜小于5m：4滤水管段开孔率宜为8%10%,开孔孔径宜为66mm612mm,外包BOOg/m?及以上土工布或60目及以上不锈钢丝网；5安装方式采用干滩预埋的，应采取措施防止放矿对排渗管产生影响和跑浑。6.2.19 辐射井应符合下列要求：1集水井深度应根据浸润线控制要求和施工安全确定，结构型式宜采用圆形钢筋混凝土结构，内径不宜小于3m；2滤水管可采用单层布置或多层布置，应以集水井为中心呈辐射状布置且应以上游方向为主，漉水管结构应符合本标准第6218条规定；3导水宜采用自流式排水。导水管向下游方向坡比宜为1%5%,外径宜为90mm130mm,进水口距集水井底板高
8、度应不小于500mm,长度大于12Om时宜设置中继井。6.2.20排渗井应符合下列要求：1排渗井的井距、井深、井径及数量应根据抽水试验结果确定;2管材宜选用无砂混凝土管、钢管或PE管。当选用钢管或PE管时，应设置集渗段,集渗段开孔率宜为15%25%,管壁外侧应包裹土工织物或不锈钢丝网；3管井中的集渗水宜通过虹吸管或水泵排出管井，当采用水泵抽排时宜设液位控制器控制。6.2.21 气吸式竖向排渗井还应符合下列要求：1气吸式竖向排渗井井距、井深及数量应根据浸润线控制要求确定，井距宜为8m20m,宜在井壁外侧设置反滤层；2空气压缩机和储气罐的数量、型号和布置应根据气吸式竖向排渗井的数量和布置确定，空气
9、压缩机应设备用；3应采用自动控制。6.2.22 排渗设施的渗水应设置收集设施进行收集，渗水的处置方式应满足本标准第3.0.2条规定。6.3施工1.1.5 I一般规定6.3.1 在编制施工组织设计时,应对施工导流进行规划，并考虑非常情况下的临时处理措施,确保工程及下游地区度汛安全。施工期间，应保证导流和泄水构筑物的正常运行。6.3.2 施工导流宜利用永久排水构筑物。当采用其他临时导流设施时,应取得设计单位同意,并应在工程竣工前拆除或封堵，不得影响永久工程的质量与运行。6.3.3 尾矿库施工期临时度汛洪水标准应根据尾矿库等别按表6.3.3确定。洪水标准可根据其失事后对下游的影响程度提高或降低。表6
10、.3.3施工期临时度汛洪水标准尾矿库等别、A三四、五洪水重现期（a）5030-5010-306.3.4 开工前，应在坝轴线两端、坝体以外，不受施工、滑坡或爆破等影响的位置设置永久性标石，并应标明桩号和架设标架。6.3.5 坝基、岸坡开挖与处理等隐蔽工程应按设计要求施工。6.3.6 清基前应进行测量放线。清基时，应将树木、草皮、树根、乱石、坟墓以及各种建筑物等全部清除，并应按设计要求处理水井、泉眼、地道和洞穴等。第四系土层，不良工程地质条件及全风化、强风化岩石等应按设计要求和有关规定处理。6.3.7 坝肩岸坡的开挖清理工作应自上而下依次完成，特殊情况下需先开挖岸坡下部时，应进行论证并提出安全保证
11、措施。清出的杂土应全部运出坝外，并堆放在指定的场地。6.3.8 开挖所形成边坡应满足施工期边坡稳定要求，边坡的坡形、坡度、坡面形态应满足设计要求，开挖形成的边坡坡面应大致平顺，不得出现倒坡或急剧变坡。6.3.9 易风化、易崩解的岩石和土层，开挖后不能及时进行坝体填筑的，应喷水泥砂浆、混凝土保护或预留保护层。6.3.10 采用灌浆法处理坝基时，灌浆工作除应进行必要的灌浆材料性能试验外，还应在施工现场进行灌浆试验，同时应以检查孔验证灌浆效果。6.3.11 天然黏性土作为坝基时，开挖后不能及时进行坝体填筑的，应预留保护层，并应在开始填筑前清除。冰冻期应在冻结前清理完毕，并应预先填筑lm2m厚的坝体或
12、采取其他防冻措施。6.3.12 坝基清基完成回填前应及时进行坝基地质编录，并应符合下列规定：1地质编录应真实反映坝基所揭露的地质情况，并绘制地质平面图，地质纵、横断面图以及地质展示图等；2对不同岩层应取样检测其物理力学性能指标，并应验证坝基能否满足设计要求；3坝基和岸坡处理过程中，发现新的地质问题或检验结果与勘察有较大出入时，应报监理工程师，并应会同设计、勘察单位共同研究处理措施。1.1.7m土石坝施工6.3.13 筑坝材料控制应符合下列要求:1施工单位应对各料场勘察报告和试验资料进行核查，并对设计指定料场进行复核。当发现储量、质量与设计不符时应及时报告，并与建设、监理、勘察、设计单位共同研究
13、解决。当需改变筑坝材料时，应征得设计单位的同意，并应符合GB/T51394水利水电工程天然建筑材料勘察规程SL251的有关规定；2规划料场的实际可开采总量时，可开采总量与坝体填筑量之比应根据料场的调查精度、料场天然密度与坝体压实密度的差值，以及开挖与运输、雨后坝面清理、坝面返工及削坡等损失综合确定。可开采总量与坝体填筑量之比宜为：土料2.02.5;砂砾料1.5-2.0；石料1.21.5;反滤料根据筛取有效方量确定，但不宜小于3.0o料场边坡开挖应符合设计要求；3砂（砾）反滤料宜在天然料场选用；4当黏性土料的天然含水率大于施工期含水率的上限值时，应采取降低含水率的措施；小于施工期含水率的下限值时
14、，应进行加水处理。6.3.14 坝体填筑应符合下列要求：1坝体填筑前，应在排水、坝基、岸坡、结合部处理及隐蔽工程等验收合格，碾压试验完成并经监理工程师批准后，方可填筑；2坝体填筑材料的种类、土石料质量、颗粒级配、含水率、含泥量、超径、软弱颗粒及相应填筑部位、压实标准、取样试验结果等均应符合设计要求。上坝料应符合设计规定，不合格的坝料严禁上坝；3坝体填筑前，应根据设计要求明确压实标准。最优含水率及最大干密度应通过击实试验确定；4坝体压实质量应控制压实参数，并应取样检测密度和含水率。检验方法、仪器和操作方法应符合国家现行标准碾压式土石坝施工规范DL/T5129和土工试验方法标准GB/T50123的
