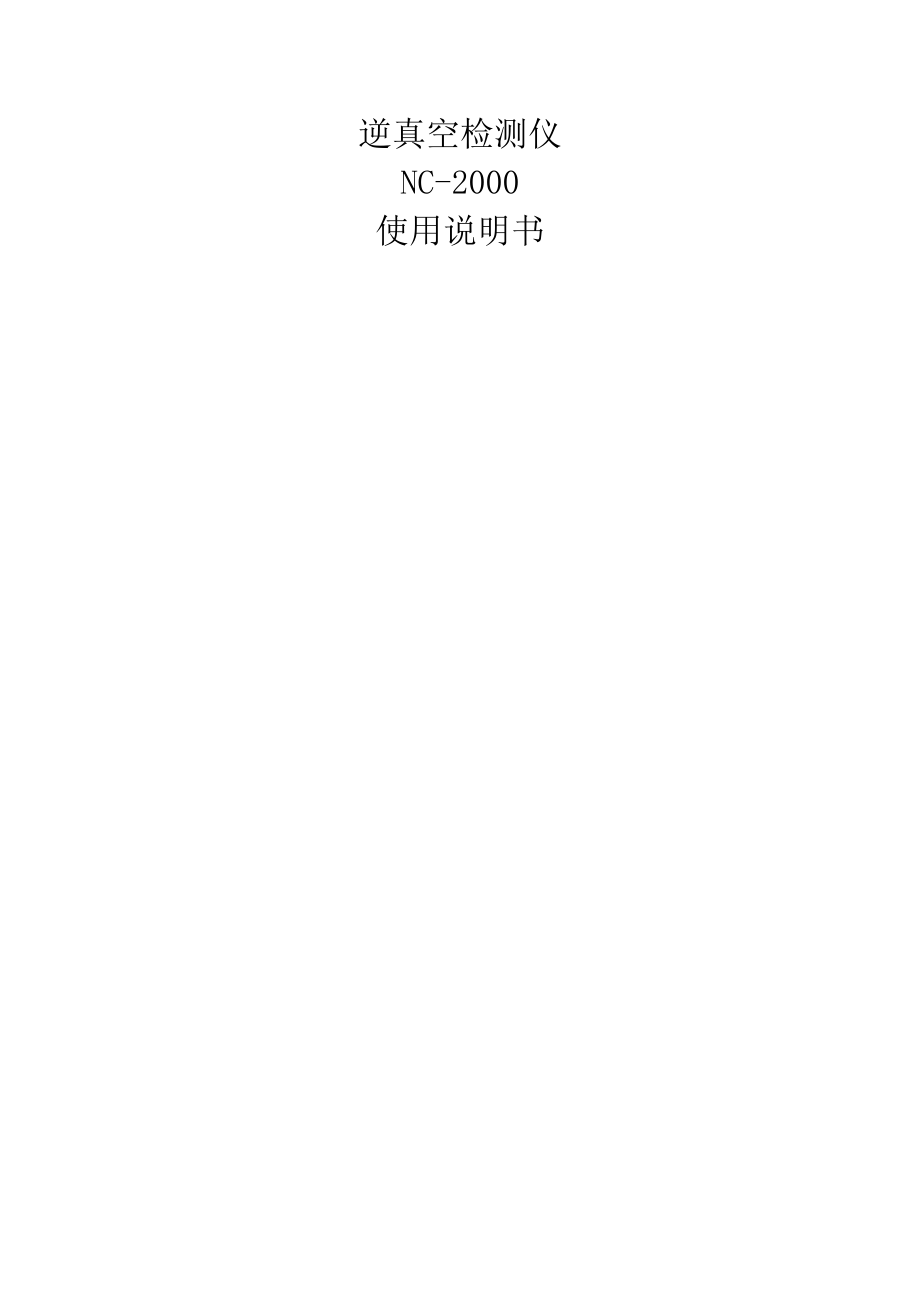

逆真空检测仪.docx_第1页
第1页 / 共6页
逆真空检测仪.docx_第2页
第2页 / 共6页
逆真空检测仪.docx_第3页
第3页 / 共6页
逆真空检测仪.docx_第4页
第4页 / 共6页
逆真空检测仪.docx_第5页
第5页 / 共6页
逆真空检测仪.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《逆真空检测仪.docx》由会员分享,可在线阅读,更多相关《逆真空检测仪.docx(6页珍藏版)》请在第壹文秘上搜索。

1、逆真空检测仪NC-2000使用说明书目录一、用途二、原理三、主要部件四、技术参数五、操作方法六、维护与保养务必遵循下列说明1、检查输入电压电压范围220V+-5%本设备有要求输入电压,请按照要求使用。2、使用注意本设备传感器均为高精度仪器,请勿擅自拆解,传感器透视玻璃请勿刮花,以免影响测试精度。一、用途真空绝热板逆真空检测仪NC-2000是专门为真空绝热板的质量检测而设计的。采用高灵敏度检测传感元件、高度集成方式,实现准确、快速、高效率检测,使得一块真空绝热板的检测时间缩短至60S以内,真正实现真空绝热板真空度的快速检测,真正为用户实现产品100%全检化提供可能,且一人可操作多台检测仪器,检测

2、效率极高。二、原理及结构基于真空绝热板内部气压分析,VlP的内部真空度介于l10Pa之间,当将VIP放置于真空腔体内,当腔体内的真空度降低,VIP表面膜材会有一定的膨胀,根据此原理,通过多次测试后,基于模型计算,可以得出当膜材抬起高度与真空度的关系,即板内真空度。运行、控制、数据计算处理三、主要部件部件精度松下激光位移传感器H1.-Gl+-8UmAPG500C真空计+30%50%触摸屏显示器7寸工业泵抽气速率201./S松下激光位移传感器H1.-Gl显示数字的同时即可对取样周期及输出等进行简单地设定。有利于快速启动装置。显示数字的同时即可简单地设定传感器本体上配备有数字显示部,因此,在确认变位

3、量的同时可进行简单地设定。控制器内置,可对设备,生产线进行简单地组装传感器和控制器集成于一体。无需对控制器进行施工,也不需要安装空间。内置有控制器及数字显示部,同时实现了小型尺寸。可简单地安装在狭窄的缝隙内和机械手上。备有可进一步提高使用便利性的接口。可利用PC、触摸屏执行更进一步的操作和分析。通过专业程序、触摸屏进一步,提升使用功能(仅限高功能型)一次性最多可对16台传感器进行设定。可进行受光量波形的监控、数据缓冲等显示,并简单地收集分析中所要用到的数据。安装时可选择各种语言。数据缓冲功能存储、显示测量数据。可与以往测量的数据进行重叠显示,因此可进行比较、分析。示受光量以受光元件的各个单元为

4、单位显示。检测值显示可显示检测值与各个端子的输出状态APG500C精密电阻(皮拉尼)变送器的设计用途是对真空范围在5xr21.0xl(T5Pa之间的气体进行真空测量。该变送器不能用于测量可在一定气氛中发生反应的可燃性或可爆性气体。技术资料*测量原理根据电阻(皮拉尼)的热传导物理性能*规管接口DN16ISO*测量范围*准确度(氮气)*重复性510-21.0105Pal10-l-5.0103Pa510-2- IxlO-IPa5x1031x105 Pal10-l -5103Pa(仅适应于空气,氮气,氧气,一氧化碳)读数的30%读数的士50%读数的士50%读数的5%输出信号(测量信号)电压范围输出电压

5、 电压真空比 错误信号 输出阻抗*小阻抗反应时间控制范围 控制输出*变送器识别*调节0+105 VDC+1.9 +10.0 VDC对数1.286V7每量级0 - +0.5 VDC (灯丝断裂)25.1 Q*10 k IOOms 310-l 5.0103Pa1路继电器触点输出(DC30V500mA)27.0 k,变送器侧面两小孔用于满度(ATM大气壮态下) 零点(HV高真空壮态下)调节四.技术参数导热系数测试范围5-500Pa测试时间20s样品规格长V600mm,宽V400mm样品厚度5-50mm外观尺寸(不含测试主机)650mm(宽)770mm(高)670mm(深)重量约15kg电源要求AC2

6、20V50/60HZ、5A软件NC-2000_配件测试腔体,测试主机五,操作方法K接通电源,启动面板旋钮开关。2、将测试腔体上盖板代开,放入待测产品。3、关闭上盖板,自动启动检测4、待检测完成后,腔体进气,打开上盖板取出样品5、检测结果再页面处显示。开机界面,按触摸屏任意处进入操作界面设置界面:进入软件界面(如图一),打到自动,关门就自动检测(如图二)点左下角参数进入参数界面进行数值设置(根据需要值进行设置)(图三)左边为基本数值右边为设置合格数值例如抬起高度多少,是多少pa,这个时候合格。青岛科瑞新型环保材料集团有限公司逆式空检测系统(图一)2、逆真空操作界面一回启动OOOOOO.00IOOOOolIooOOOl丽的I计数复位IlI其空测星.a)相对位移Sm)合格数不合格敛Q004定结果(图二)3、参数设定界面(图三)六,维护与保养a)严禁用锋利及硬物去触碰下传感器及以下隔离区域。b)测试环境应尽量避免高温高湿和强空气对流以及晃动空间,以得到稳定客观的检测结果。0仪器短暂暂停使用时,请将真空室两侧锁扣锁死,避免误触。d)仪器使用电源应良好接地,禁止使用临时接线板,请勿使用与仪器电压不相称电源。e)请勿私自拆卸仪器零件及电路部分。D长期不使用应断开电源插头(超过12小时),切断电源。7、装卸、搬运时应小心,固定传感器(探头)后方可移动。
