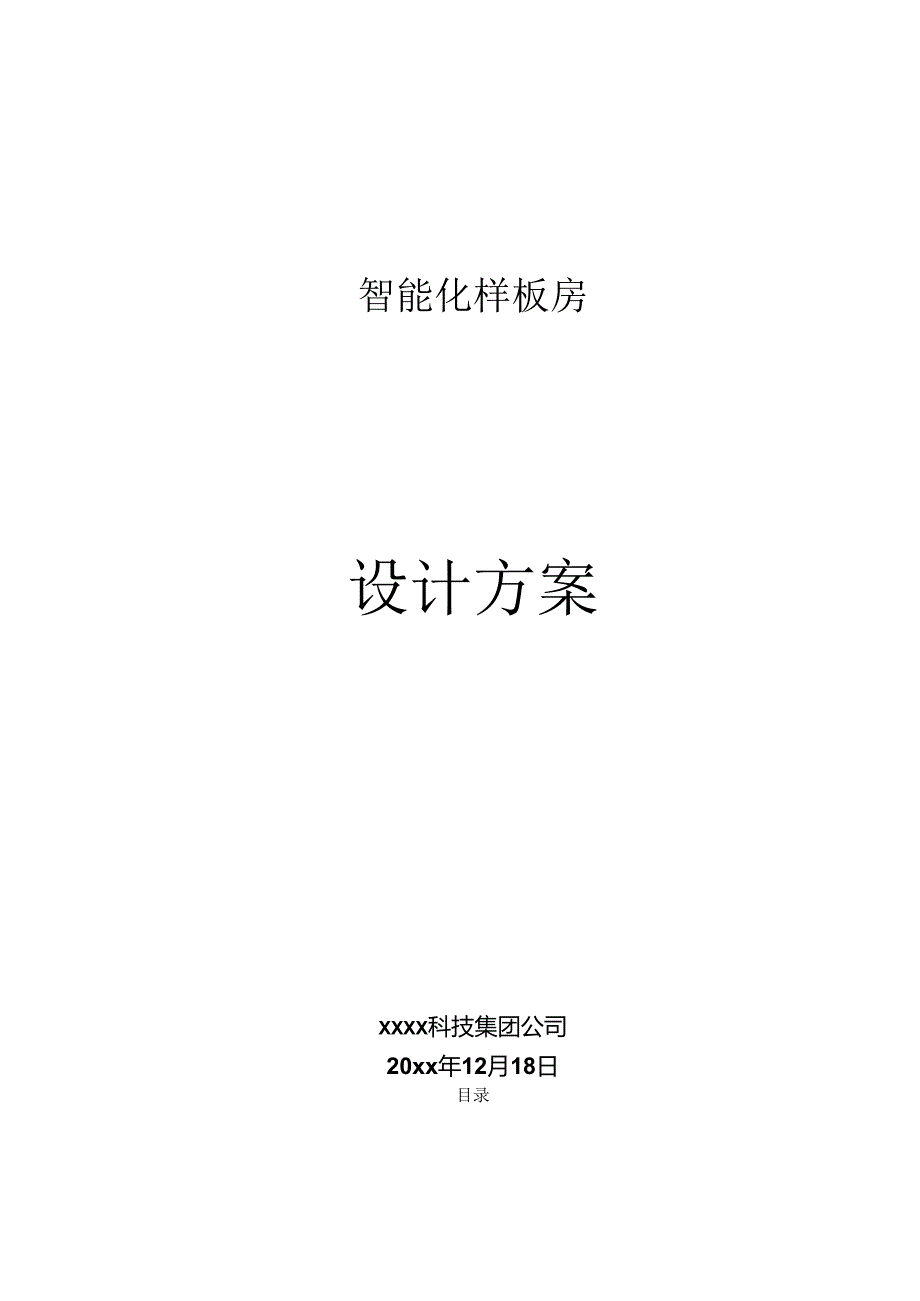

1、智能化样板房设计方案XXXX科技集团公司20xx年12月18日目录一、智能化样板房设计原则41.满足国家建设部三星级智能化社区设计规范和功能标准；43.样板房智能化系统应体现目前国际上先进的科技；4-应用5G移动通讯科技4二、智能化样板房功能，1 .基本功能：42 .功能说明5三、智能化样板房设备配置71 .硬件设备配置72 .软件配置8四、智能化样板房设备安装位置及功能说明81 .10”或12”触摸屏82 .8XG家庭智能单元主机93 .8XG操控键盘94 .彩色可视数字双屏操控面扳95 .无线PDA掌上电脑96 .家庭Web/MMS网关97 .家庭MMS服务器模块108 .可视对讲摄像机网
2、络接口模块109 .四表数据抄送模块1010 .无线操控按钮；1011 .红外线控制自学习模块；1012 .红外控制发射器；1113 .控制反馈模块；1114 .调光控制模块；1116 .报警扬声器及报警灯1117 .后备电池1118 .智能综合布线箱1119 .家庭电话交换机1120 .室内电视放大器1221 .室内电视分配器1222 .计算机网络集线器1223 .无线网络集线器1224 .端口面扳(包括：电话、电视、计算机网络端口模块及面扳)12五、智能化样板房工程预算13六、附：8XG家庭智能化系统功除131 .家庭安防功能132 .家电控制功能133 .可视对讲功能144 .四表抄送功

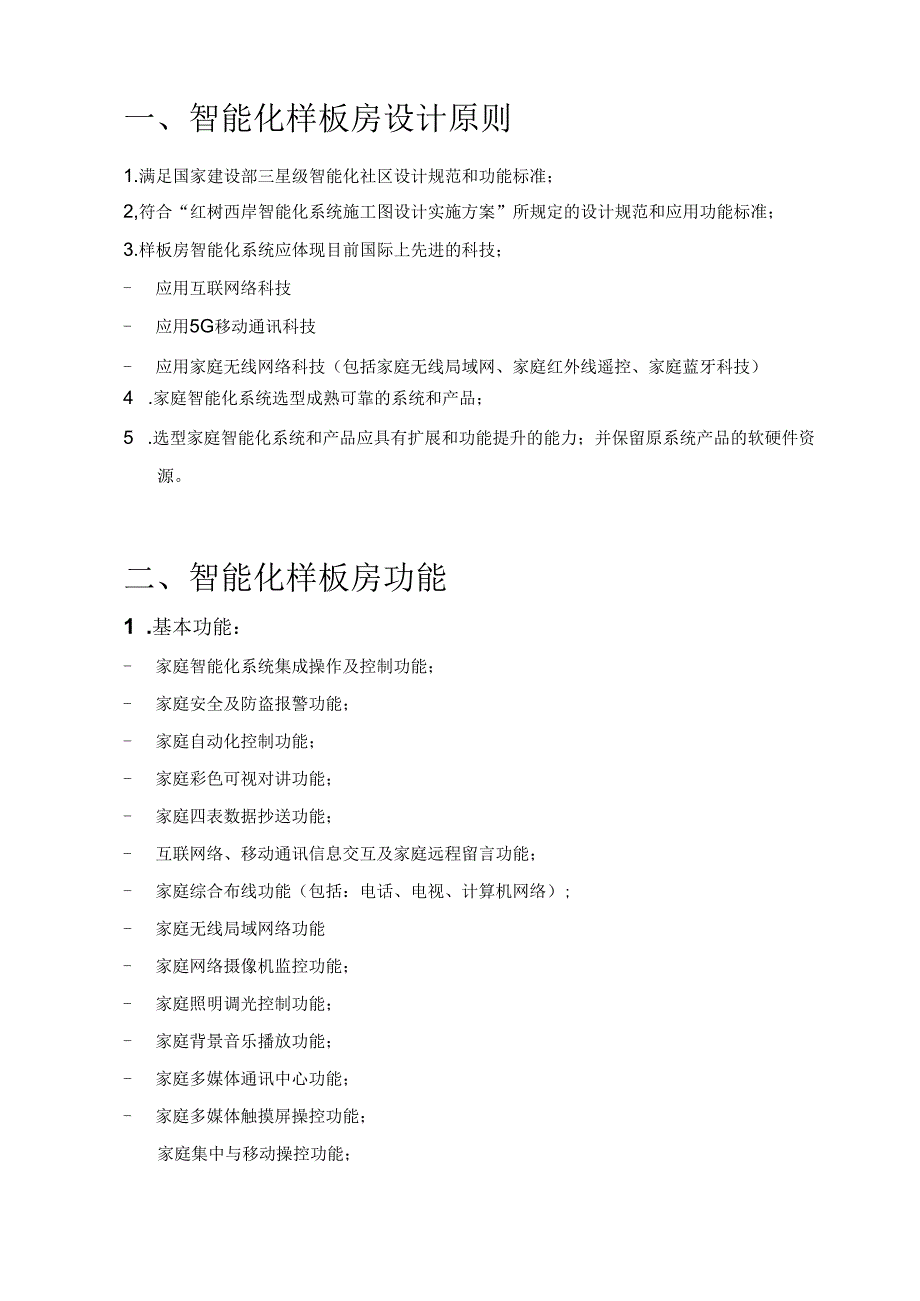

3、能155 .网络及物业与住户信息留言功能156 .家庭智能控制面板157 .手机短消息功能(SMS/MMS)158 .8XG家庭网关(Webs)功能169 须网关或电脑169.物管中心功能(与8XG监控中心服务器软件通用)16一、智能化样板房设计原则1.满足国家建设部三星级智能化社区设计规范和功能标准；2,符合“红树西岸智能化系统施工图设计实施方案”所规定的设计规范和应用功能标准；3.样板房智能化系统应体现目前国际上先进的科技；- 应用互联网络科技- 应用5G移动通讯科技- 应用家庭无线网络科技（包括家庭无线局域网、家庭红外线遥控、家庭蓝牙科技）4 .家庭智能化系统选型成熟可靠的系统和产品；5

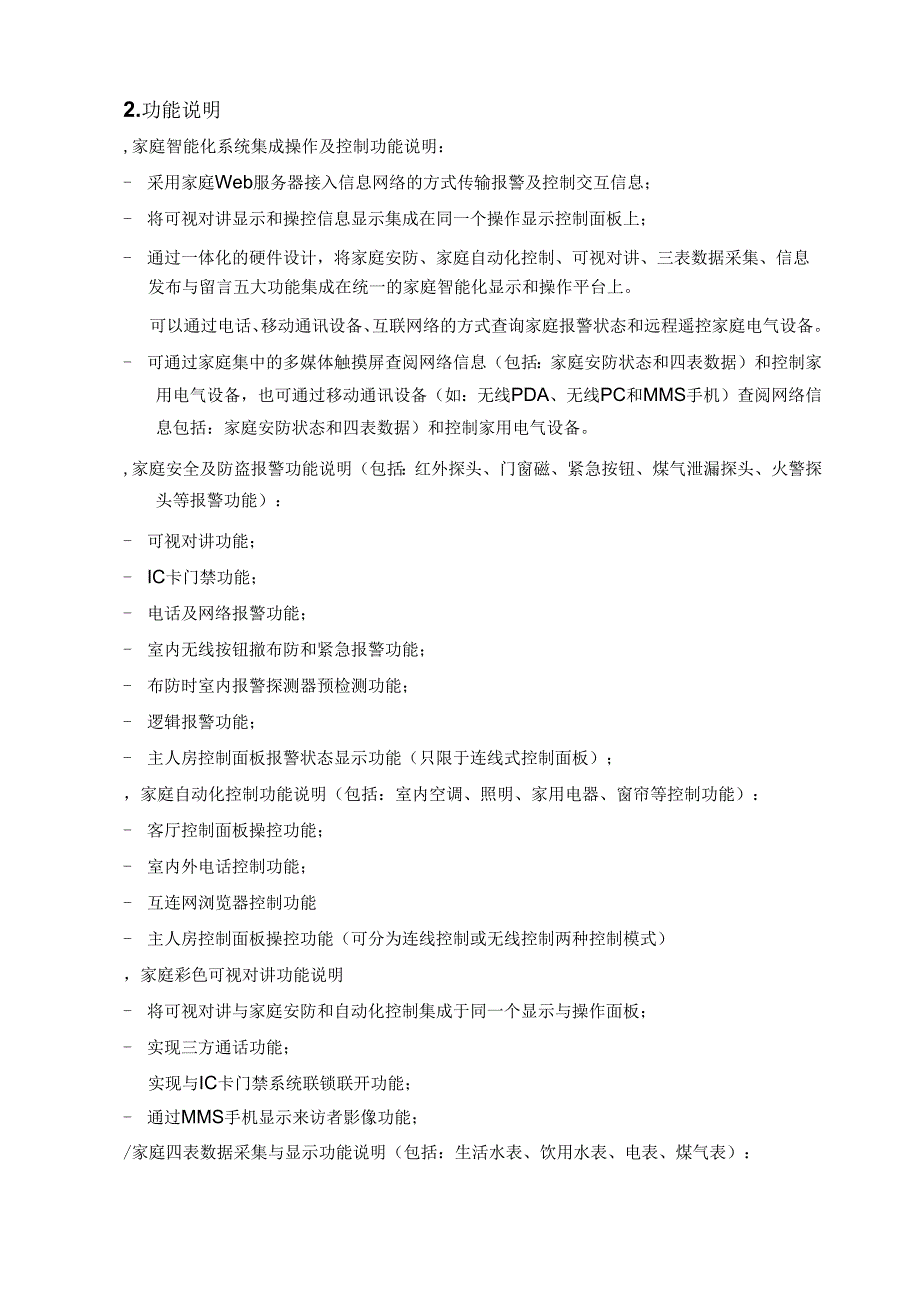

4、 .选型家庭智能化系统和产品应具有扩展和功能提升的能力；并保留原系统产品的软硬件资源。二、智能化样板房功能1 .基本功能：- 家庭智能化系统集成操作及控制功能；- 家庭安全及防盗报警功能；- 家庭自动化控制功能；- 家庭彩色可视对讲功能；- 家庭四表数据抄送功能；- 互联网络、移动通讯信息交互及家庭远程留言功能；- 家庭综合布线功能（包括：电话、电视、计算机网络）;- 家庭无线局域网络功能- 家庭网络摄像机监控功能；- 家庭照明调光控制功能；- 家庭背景音乐播放功能；- 家庭多媒体通讯中心功能；- 家庭多媒体触摸屏操控功能；家庭集中与移动操控功能；2.功能说明,家庭智能化系统集成操作及控制功能
5、说明：- 采用家庭Web服务器接入信息网络的方式传输报警及控制交互信息；- 将可视对讲显示和操控信息显示集成在同一个操作显示控制面板上；- 通过一体化的硬件设计，将家庭安防、家庭自动化控制、可视对讲、三表数据采集、信息发布与留言五大功能集成在统一的家庭智能化显示和操作平台上。可以通过电话、移动通讯设备、互联网络的方式查询家庭报警状态和远程遥控家庭电气设备。- 可通过家庭集中的多媒体触摸屏查阅网络信息（包括：家庭安防状态和四表数据）和控制家用电气设备，也可通过移动通讯设备（如：无线PDA、无线PC和MMS手机）查阅网络信息包括：家庭安防状态和四表数据）和控制家用电气设备。,家庭安全及防盗报警功能
6、说明（包括：红外探头、门窗磁、紧急按钮、煤气泄漏探头、火警探头等报警功能）：- 可视对讲功能；- IC卡门禁功能；- 电话及网络报警功能；- 室内无线按钮撤布防和紧急报警功能；- 布防时室内报警探测器预检测功能；- 逻辑报警功能；- 主人房控制面板报警状态显示功能（只限于连线式控制面板）；，家庭自动化控制功能说明（包括：室内空调、照明、家用电器、窗帘等控制功能）：- 客厅控制面板操控功能；- 室内外电话控制功能；- 互连网浏览器控制功能- 主人房控制面板操控功能（可分为连线控制或无线控制两种控制模式），家庭彩色可视对讲功能说明- 将可视对讲与家庭安防和自动化控制集成于同一个显示与操作面板；-
7、实现三方通话功能；实现与IC卡门禁系统联锁联开功能；- 通过MMS手机显示来访者影像功能；/家庭四表数据采集与显示功能说明（包括：生活水表、饮用水表、电表、煤气表）：- 四表数据自动采集与远传功能；- 客厅控制面板四表数据显示功能；- 互连网浏览器四表数据查询功能；- 主人房多媒体触摸屏面板显示及操控功能；,信息显示与家庭留言功能说明（包括：物业中心及互连网浏览器发送信息）：- 显示物业管理中心发布的物业通知信息功能；- 显示在外住户通过互连网浏览器发送短消息或留言功能；- 显示通过MMS手机发送多媒体信息及影像。- 主人房控制面板信息与家庭留言功能（只限于连线式控制面板）；,家庭综合布线系统
8、功能说明：- 采用综合布线箱系统；- 不少于14个电话布线端点；- 不少于14个电视布线端点；- 不少于12个计算机网络布线端点；,家庭无线局域网功能；- 设置家庭无线网络集线器；- 不少于8个无线网络端口；,家庭网络摄像机监控功能；- 在起居室、室外花园、重要通道、阳台设置网络监控摄像机；- 可通过网络浏览器和多媒体手机显示家庭监控图像；,家庭照明调光控制功能；- 分别在起居室、家庭娱乐中心、主人房、家庭休闲中心设置调光控制模块；,家庭背景音乐播放功能；- 设置集中的家庭背景音乐播放中心；- 分别在起居室、家庭娱乐中心、家庭休闲中心、餐厅、厨房、浴室和卫生间安装背景音乐扬声器；，家庭多媒体通
9、讯中心功能；-设置家庭MMS通讯网关；可通过MMS手机显示家庭报警信息、控制家家电和家庭监控图像（包括：可视对讲来访者影像）；通过MMS手机向家庭MMS网关发送多媒体信息及影像。,家庭多媒体触摸屏操控功能；-在起居室和主人房分别设置12”以上多媒体触摸屏；-可通过多媒体触摸屏显示网络信息及集中控制家用电器设备（包括网络家电设备）；,家庭集中与移动操控功能；- 可通过集中的多媒体触摸屏显示信息及操控家电设备；- 可通过红外线操控家电设备；- 可通过蓝牙无线发送操控家电设备；- 可通过家庭无线网络操控家电设备；三、智能化样板房设备配置1 .硬件设备配置- 10”或12”触摸屏;- 8XG家庭智能单
10、元主机；- 8XG操控键盘；- 彩色可视数字双屏操控面扳（5.&1.CD/TFT液晶屏）；- 无线PDA掌上电脑；- 家庭Web/MMS网关；- 家庭MMS服务器模块；- 可视对讲摄像机网络接口模块- 四表数据抄送模块；- 无线操控按钮；- 红外线控制自学习模块；- 红外控制发射器；- 控制反馈模块；- 调光控制模块；报警探测器（包括：红外报警探测器、门磁开关、紧急按钮、烟感探测器、煤气泄漏探测器等）；- 报警扬声器及报警灯- 后备电池；- 综合智能布线箱；家庭电话交换机；- 室内电视放大器；- 室内电视分配器；- 计算机网络集线器；- 无线网络集线器；- 端口面扳（包括：电话、电视、计算机网
11、络端口模块及面扳）- 背景音乐播放设备及扬声器；- 网络摄像机电视转换器（PC-TV）- 无线计算机键盘- IC卡读卡机2 .软件配置- 8XG家庭智能化系统嵌入式应用软件。- 1.INUXBASEDIHV-RGPS手机服务器软件；- 1.INUXBASEDIHV-APC家庭安防报警管理软件；- 1.INUXBASEDIHV-Web家庭网络服务器软件；四、智能化样板房设备安装位置及功能说明1.10”或12”触摸屏-安装位置：门厅-应用功能：通过电子地图显示家庭报警状态，家电设备运行状态，可视对讲来访者影像，查询可视对讲来访者历史影像（可存储1000幅来访者影像），显示网络交互信息（包括：通过互
12、联网络和手机MMS发送的信息），显示家庭网络摄像机监控图像，显示社区物业管理信息及三表采集收费信息。通过触摸屏操控家电启停、照明设备调光控制。向移动手机发送MMS彩信。2 .8XG家庭智能单元主机-安装位置：智能综合布线箱内-应用功能：以控制总线方式连接家庭报警器材（红外线报警探测器、门磁报警开关、煤气泄漏报警探测器、火灾报警探测器、报警灯、报警扬声器）和控制家电设备（空调、照明设备、电动窗帘、电饭煲、热水器、电视机、DVD、音响设备），以及连接三表（水表、电表、煤气表）。具有网络接口（RJ45）、电话接口（TP）、控制总线接口（RS485）、计算机接口（RS232）。可通过互联网、电话线路、
13、控制总线、家庭无线网络（含家庭计算机网络）接收家庭报警信息，控制家电设备。3 .8XG操控键盘-安装位置：可视数字双屏面板上-应用功能：通过操控键盘（含数字显示屏），通过操作菜单，数字和文字方式显示家庭设防状态、报警状态、家电运行状态、水表采集数据、网络和手机发送的文字信息。控制家电设备启停、撤布防、修改密码、修改报警电话号码。4 .彩色可视数字双屏操控面扳-安装位置：起居室、主人房、家庭家庭娱乐中心（可设置多个双屏控制面扳）-应用功能：采用5.611.CDTFT液晶屏，显示可视对讲来访者影像。通过操作键实现对讲、开锁、监视、向物业中心呼叫。5 .无线PDA掌上电脑安装位置：移动式，无线通讯有
14、效距离100米150米-应用功能：通过电子地图显示家庭报警状态，家电设备运行状态，可视对讲来访者影像，查询可视对讲来访者历史影像（可存储1000幅来访者影像），显示网络交互信息（包括：通过互联网络和手机MMS发送的信息），显示家庭网络摄像机监控图像，显示社区物业管理信息及三表采集收费信息。通过PDA触摸屏操控家电启停、照明设备调光控制。向移动手机发送MMS彩信。6,家庭WebZMMS网关-安装位置：家庭娱乐中心、储藏室应用功能：通过家庭网关集成Web/s、MMS.网络视频、照明调光软件和功能。提供网络接口（RJ45）。将家庭报警状态、家电运行状态、三表数据、文字信息、模拟图像信号转换为TCP/
15、IP网络数字模式。提供家庭浏览网页，网络浏览者（被授权的家庭成员）通过家庭页面监视家庭报警状态和控制家电设备。监视家庭网络摄像机图像，显示可视对讲来访者影像，查询可视对讲来访者历史影像。7 .家庭MMS服务器模块-安装位置：8XG家庭网关-应用功能：提供与移动手机接口（GPRS或CDMA）。将家庭报警状态、家电运行状态、三表数据、文字信息、模拟图像信号转换为手机SMS和MMS移动通讯模式。，手机使用者（被授权的家庭成员）通过SMS和MMS界面监视家庭报警状态和控制家电设备。监视家庭网络摄像机图像，显示可视对讲来访者影像，查询可视对讲来访者历史影像。8 .可视对讲摄像机网络接口模块-安装位置：8XG家庭网关-应用功能：提供模拟摄像机的视频接口（Q9）。将可视对讲模拟视频信号转换为TCP/IP网络
