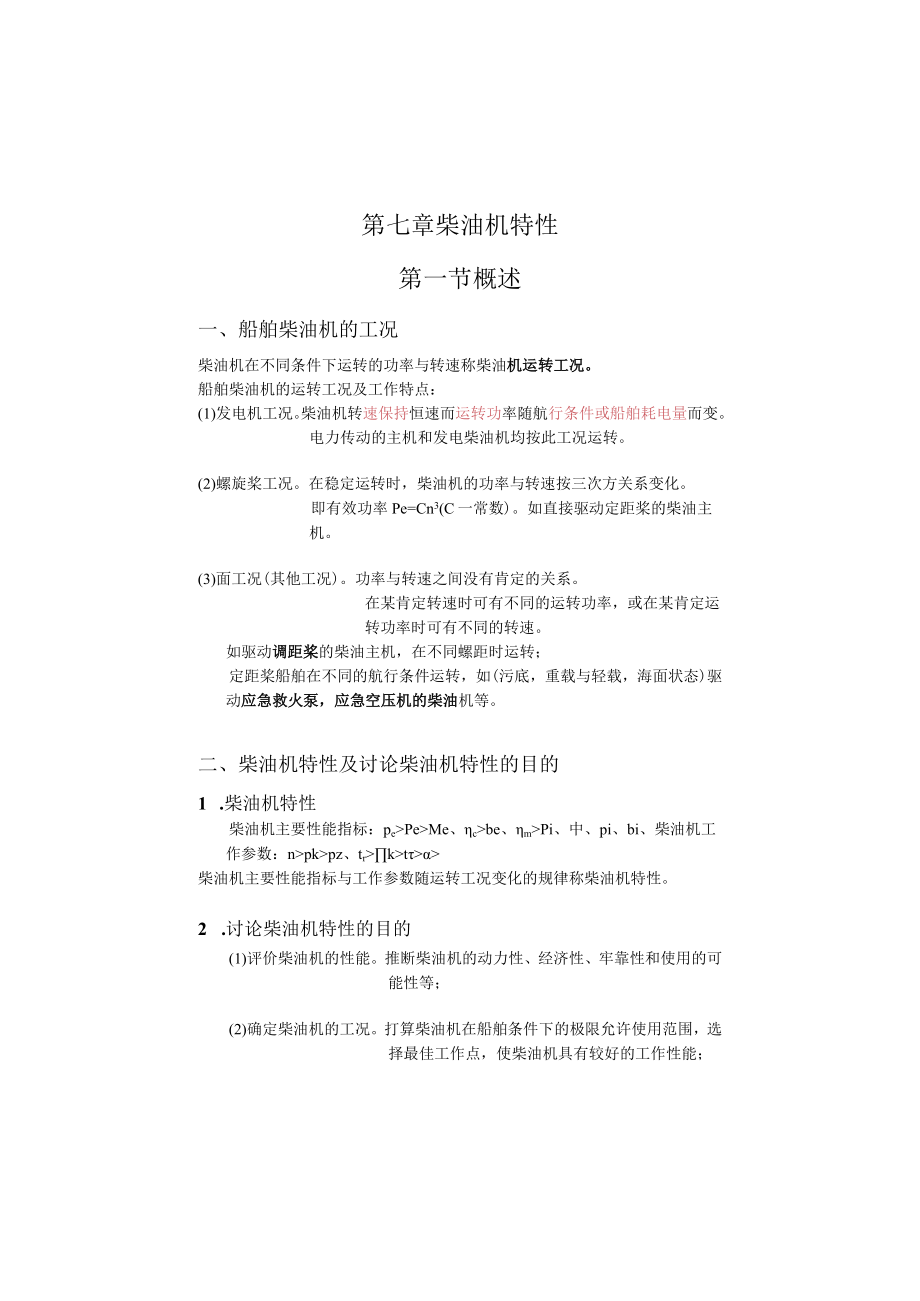

1、第七章柴油机特性第一节概述一、船舶柴油机的工况柴油机在不同条件下运转的功率与转速称柴油机运转工况。船舶柴油机的运转工况及工作特点：(1)发电机工况。柴油机转速保持恒速而运转功率随航行条件或船舶耗电量而变。电力传动的主机和发电柴油机均按此工况运转。(2)螺旋桨工况。在稳定运转时，柴油机的功率与转速按三次方关系变化。即有效功率Pe=Cn3(C一常数)。如直接驱动定距桨的柴油主机。(3)面工况(其他工况)。功率与转速之间没有肯定的关系。在某肯定转速时可有不同的运转功率，或在某肯定运转功率时可有不同的转速。如驱动调距桨的柴油主机，在不同螺距时运转；定距桨船舶在不同的航行条件运转，如(污底，重载与轻载，
2、海面状态)驱动应急救火泵，应急空压机的柴油机等。二、柴油机特性及讨论柴油机特性的目的1 .柴油机特性柴油机主要性能指标：pePeMe、cbe、mPi、中、pi、bi、柴油机工作参数：npkpz、trkt柴油机主要性能指标与工作参数随运转工况变化的规律称柴油机特性。2 .讨论柴油机特性的目的(1)评价柴油机的性能。推断柴油机的动力性、经济性、牢靠性和使用的可能性等；(2)确定柴油机的工况。打算柴油机在船舶条件下的极限允许使用范围，选择最佳工作点，使柴油机具有较好的工作性能；(3)分析影响特性的因素。以便找到改善发动机特性的途径；(4)检测柴油机的状态。推断出柴油机运转中的技术状态，以便进行调整与

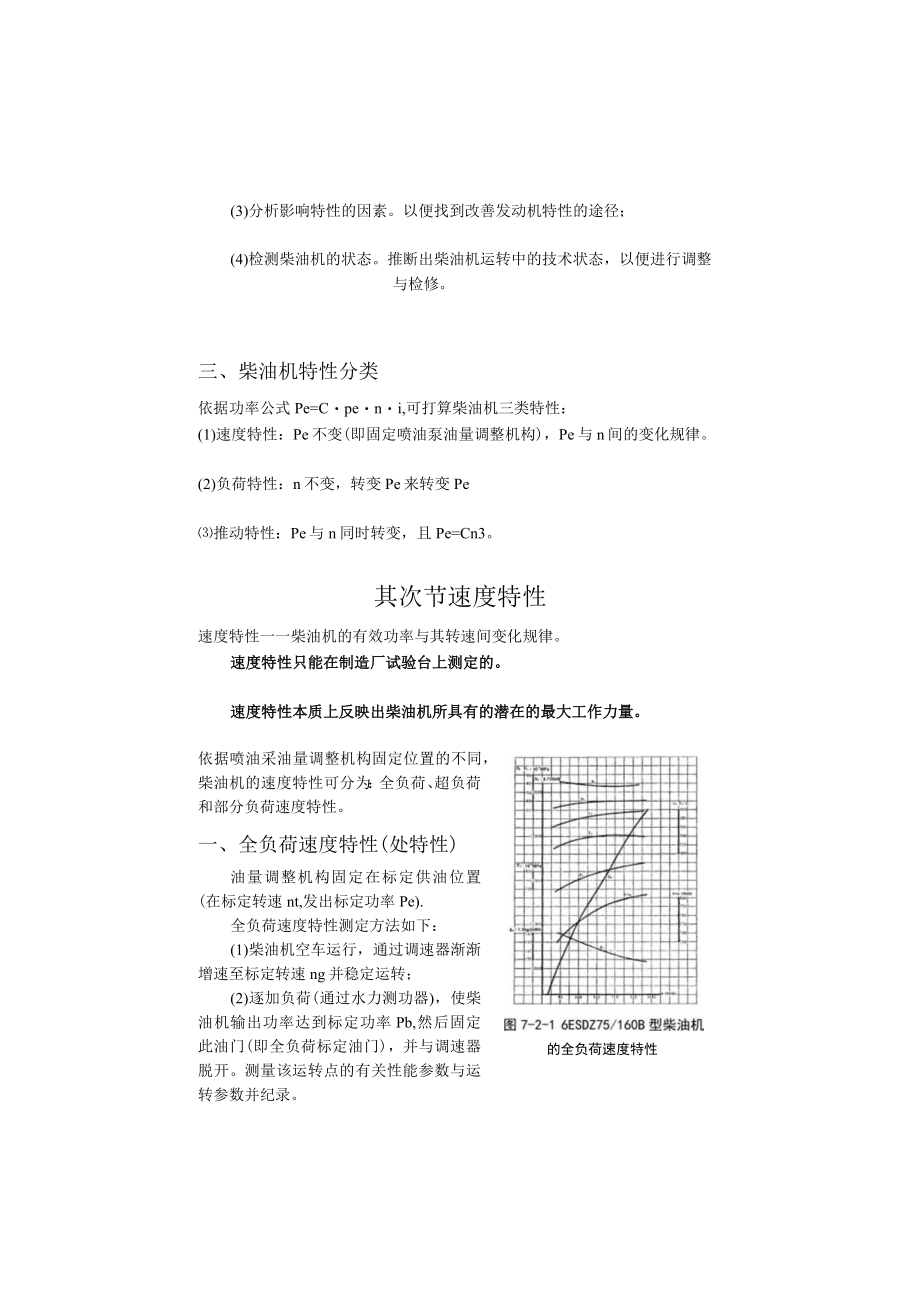

3、检修。三、柴油机特性分类依据功率公式Pe=Cpeni,可打算柴油机三类特性：(1)速度特性：Pe不变(即固定喷油泵油量调整机构)，Pe与n间的变化规律。(2)负荷特性：n不变，转变Pe来转变Pe推动特性：Pe与n同时转变，且Pe=Cn3。其次节速度特性速度特性一一柴油机的有效功率与其转速间变化规律。速度特性只能在制造厂试验台上测定的。速度特性本质上反映出柴油机所具有的潜在的最大工作力量。依据喷油采油量调整机构固定位置的不同，柴油机的速度特性可分为：全负荷、超负荷和部分负荷速度特性。一、全负荷速度特性(处特性)油量调整机构固定在标定供油位置(在标定转速nt,发出标定功率Pe).全负荷速度特性测定
4、方法如下：(1)柴油机空车运行，通过调速器渐渐增速至标定转速ng并稳定运转；的全负荷速度特性(2)逐加负荷(通过水力测功器)，使柴油机输出功率达到标定功率Pb,然后固定此油门(即全负荷标定油门)，并与调速器脱开。测量该运转点的有关性能参数与运转参数并纪录。（3）通过增大水力测功器负荷（即柴油机外负荷），降低柴油机的转速，并在柴油机的转速范围内选定的不同转速下稳定运转，分别测取不同转速时的性能参数与运转参数并纪录。依据我们我国国标：全负荷速度特性测定时必需遵循我国规定的统一试验标准，包括标准试验环境状况和试验功率（以何种功率作为标定功率）。我们我国规定，船用柴油机应以持续功率（在标准环境条件下，

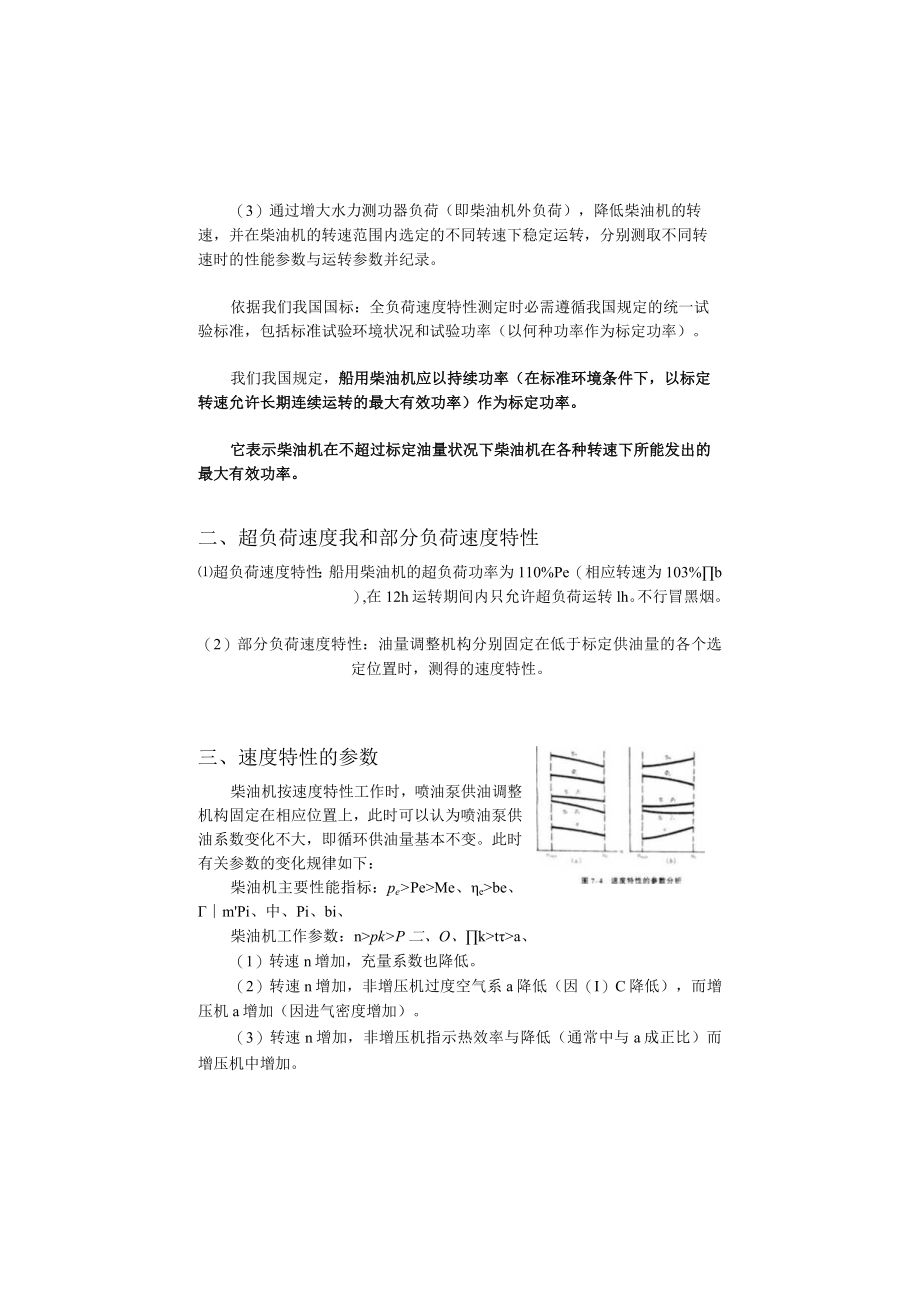

5、以标定转速允许长期连续运转的最大有效功率）作为标定功率。它表示柴油机在不超过标定油量状况下柴油机在各种转速下所能发出的最大有效功率。二、超负荷速度我和部分负荷速度特性超负荷速度特性：船用柴油机的超负荷功率为110%Pe（相应转速为103%b）,在12h运转期间内只允许超负荷运转lh。不行冒黑烟。（2）部分负荷速度特性：油量调整机构分别固定在低于标定供油量的各个选定位置时，测得的速度特性。三、速度特性的参数柴油机按速度特性工作时，喷油泵供油调整机构固定在相应位置上，此时可以认为喷油泵供油系数变化不大，即循环供油量基本不变。此时有关参数的变化规律如下：柴油机主要性能指标：pePeMe、ebe、mP
6、i、中、Pi、bi、柴油机工作参数：npkP二、O、kta、（1）转速n增加，充量系数也降低。（2）转速n增加，非增压机过度空气系a降低（因（I）C降低），而增压机a增加（因进气密度增加）。（3）转速n增加，非增压机指示热效率与降低（通常中与a成正比）而增压机中增加。(4)转速n增加，非增压机平均指示压力Pi降低(Pi与巾成正比)，增压机Pi增加。(5)转速n增加，非增压机和低增压机机械效率nm降低Sm=IPn1/Pi,转速增大，Pm增大，而Pi降低)，而高增压机m增加。(6)转速n增加，非增压机平均有效压力Pe降低(Pe=Pim),增压机PC增加；转速n增加，非增压机曲轴转矩Me降低(Me=
7、CPe),增压机Me增加。转速n增加，非增压机与低增压机小降低Se=中-m)，高增压机生增加。对有些增压机由于中随n增大而增大，随n增大而减小，所以在正常转速范围内必定消失最大中(或最低be),通常该最大小多发生在低于Db的某一转速。第三节负荷特性柴油机负荷特性：指在转速保持不变的状况下，柴油机的各项.主要性能指标和工作参数随负荷变化的规律,作用：1)比较不同柴油机的性能或评价同一柴油机的结构设计转变或调整后的效果。2)标定柴油机的功率；3)绘制万有特性曲线。负荷特性可以在试验台上或实船上测取。其测取过程如下：(1)柴油机(驱动发电机)空车，运行，通过调整调速器的转速设定机构使柴油机渐渐增速至
8、标定转速小，然后稳定运转一般时间，使有关运转参数稳定。(2)渐渐增大外负荷(耗电量)至选定的不同负荷(如25%、50%、75%、90%、100%Pb标定负荷)，并分别在选定的不同负荷时图7-2-114PC4V-570型柴油机的负荷特性稳定运转，待有关运转参数稳定后，测取并纪录有关性能参数与运转参数。(3)当100%Pb(nb)负荷测定完毕后，即可停车，测定全部完成。(4)以柴油机负荷(有效功率Pe,或平均有效压力)为横坐标，以纪录的性能参数与运转参数为纵坐标，即可绘制负荷特性线。在负荷特性测定中，可包括以下参数：有效功率Pe。、平均有效压力Ps平均指示压力Pi、指示热效率巾、有效热效率小、有效
9、油耗率be、机械效率5、最高爆发压力pz、排气温度I、增压压力pk、增压器转速nr,过度空气系数a,排气烟度R等。当柴油机按负荷特性工作时，其转速n不变，柴油机功率随循环供油量的增加而增大。此时，当柴油机由低负荷增大时，其有关参数的变化是：(1)机械效率nm增大(rm=l-*pmpi,Pm不变而增大，而Pi增大)，空车时m=O(2)过度空气系数a与指示热效率中均降低。(3)有效热效率小先期增加(m的增大超过中的降低)，后期降低，所以必在运转范围内消失最大e或最低有效油耗率也。第四节推动特性一、推动特性的概述在船舶推动系统中，船、机、桨三者处在同一推动系统中，组成一个统一的整体。当要求船舶在某一
10、工况下航行时，同时也打算了机、桨的运转点。当柴油机作为船舶主机带动螺旋桨工作时，无论柴油机与螺旋桨直接连接还是通过减速齿轮箱连接，二者总是要保持能量平衡。在稳定运转条件下，若不计传动损失，主机发出的功率Pe,和转矩Me等于螺旋桨的汲取功率Pp和转矩Mpo依据螺旋桨理论，桨的推力Fp.和转矩MP符合下列公式Fp=Kfpn2pD4Mp=Kmpn2pD5式中：P水的密度，kg/m3；D一螺旋桨直径，m；n螺旋桨转速，r/min；KF推力系数；Km转矩系数Kf、Km均为螺旋桨进程比p的函数。它们之间的变化关系由试验测得。进程比p是指螺旋桨每转一转实际产生的位移与螺旋桨直径D之比,p=Vp/npD=hp
11、/D螺旋桨效率小螺旋桨输出功率（4）吸收主机功率（桨的阻力矩MPX回转角速度2mip）p是螺旋桨水动力性能的一个重要参数。对肯定的螺旋桨，p取决于船舶的航行状态，即取决于船舶的航行工况。图7-2-3定距桨工作性能曲线图Fp.MP随之减小，这相当于船舶阻力当船舶在某一工况下稳定航行时，螺旋桨就有一个固定的p值，Kf、Km相应有一对应值。p减小时，Kf、Km增大，可视为Fp、MP都增加。当p=O时，Kf.Km达最大值。此时当IlP肯定时Fp和Mp达到最大值，这相当于系泊试验或船舶起航的状况（即Vp=0）。随着p的增大，Kf、Km递减,降低的状况。在p10后，Kf、Km先后为零，这相当于桨推力和零转
12、矩状况。对肯定的螺旋桨，直径是常数，海水的密度变化很小，也可以认为是常数。在特定的某一航行条件下（装载、气候、海面状况等条件不变）的各种转速下航行时，vp/np基本不变，pKf、Km皆可视为常数。这样，推力和转矩公式可写成Fp=Cn2p;Mp=C2n2p即螺旋桨的推力和转矩与其转速的平方成正比。螺旋桨所需功率PP可由Pp=Mpn/9550来确定可得出螺旋桨功率与转速的关系式Pp=Cn3p（kW）二、柴油机推动特性曲线柴油机的推动特性是依据Pe=Cn3关系在试验台上测定的。其测定方法如下：（1）依据推动特性PC=Cn3计算出在选定的各测定转速时的运转功率。由于Pb=Cnb3,所以可知Pe=Pb（
13、ne）3,式中，Pb、nb为标定功率、标定转速；R、n为运转功率、选定任一转速。由此可由选定的任一转速n计算相应的（推动特性）运转功率Peo（2）在试验台上起动柴油机，调整调速器转速设定机构，使柴油机在选定的最低转速m下稳定工作，按计算出相应运转功率PeI调整柴油机的外负荷（如水力测功器的进水量），使柴油机在m与PCl工况点稳定工作，然后测量并纪录有关性能参数与运转参数值。（3）同理调整柴油机在另一个计算工况（血、Pe2）稳定工作，测量并纪录有关参数。（4）以此类推可得其他选定工况点（n、PC）的有关参数值。此外，在船舶使用条件下分别测取主机在不同转速时的有关性能参数和运转参数，可直接得出柴油
14、机的推动特性。三、推动特性参数分析图7-2-97RTA58型柴油机性能曲线（Rl功率时）第五节调速特性调速器的转速设定机构固定在某位置时，当负荷从零到最大值或相反过程的全部变化范围内柴油机的功率、扭矩或平均有效压力随转速的变化规律称调速特性。它不涉及柴油机内部工作过程，仅与调速器工作性能有关。对全制式调速器，应在不同的转速设定机构位置，分别测取调速特性，由此可得到调速特性曲线簇。具有弹性反馈机构的调速器，由于其为恒速调整，即稳定调速率2=0,所以其调速特性曲线为垂直横坐标（转速）的垂直线。为了对同一台柴油机测取一簇调速特性曲线，则必需多次转变.A.柴油机的供油量B.柴油机的外负荷C.水力测功器
15、的流量口调速器转速设定机构第六节限制特性和柴油机的使用范围一、柴油机的限制特性柴油机的限制特性：指限制柴油机在各种转速下的最大有效功率，使柴油机的机械负荷和热负荷不超出为保证它牢靠工作而规定的允许范围。依据柴油机的类型不同，可把最高爆发压力P，、平均有效压力现、曲轴转矩Me、过度空气系数a、排气温度tr,以及涡轮增压器转速n等参数作为限制因素。其中较为常用的是Me、a和L。1 .等转矩限制特性建立这种限制的条件是柴油机在各种转速下的转矩值Me都等于或小于标定转速和标定功率下的转矩Mbo要求柴油机在各种转速下长期运转时Me都不大于Mb,以免柴油机曲轴因机械负荷过大而损坏。在柴油机各种转速下假如Me=Mb,依据Me=9550Pe/n和Mb=9550Pb/b,有Pe=Pbbn=cn上式表示在Pe-n坐标系中等转矩限制特性线是一通过坐标原点，斜率c=Pbnb的直线。假如主机在其全部使用转速范围内，保持在等转矩限制特性曲线以下工作，则保证柴油机曲轴的机械负荷都不超过允许值。2
