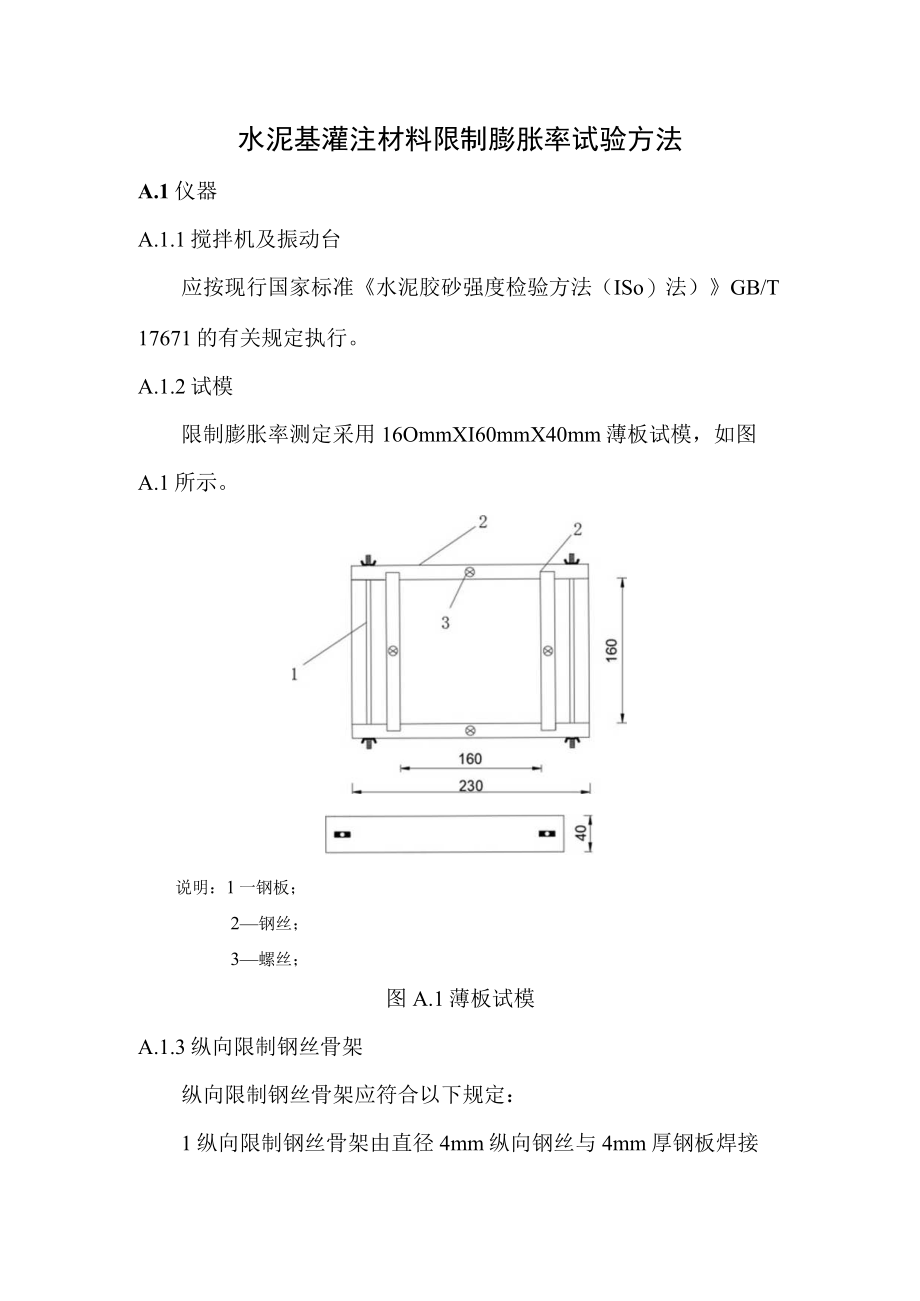

1、水泥基灌注材料限制膨胀率试验方法A.1仪器A.1.1搅拌机及振动台应按现行国家标准水泥胶砂强度检验方法（ISo）法）GB/T17671的有关规定执行。A.1.2试模限制膨胀率测定采用16OmmXI60mmX40mm薄板试模，如图A.1所示。说明：1一钢板；2钢丝；3螺丝；图A.1薄板试模A.1.3纵向限制钢丝骨架纵向限制钢丝骨架应符合以下规定：1纵向限制钢丝骨架由直径4mm纵向钢丝与4mm厚钢板焊接而成（图A.2）。2钢丝应符合现行国家标准冷拉碳素弹簧钢丝GB4357的规定，采用D级弹簧钢丝，铜焊处拉脱强度不低于800MPa。3钢板与钢丝的垂直偏差不应大于5。钢丝应平直，两端测点表面应用铜焊I

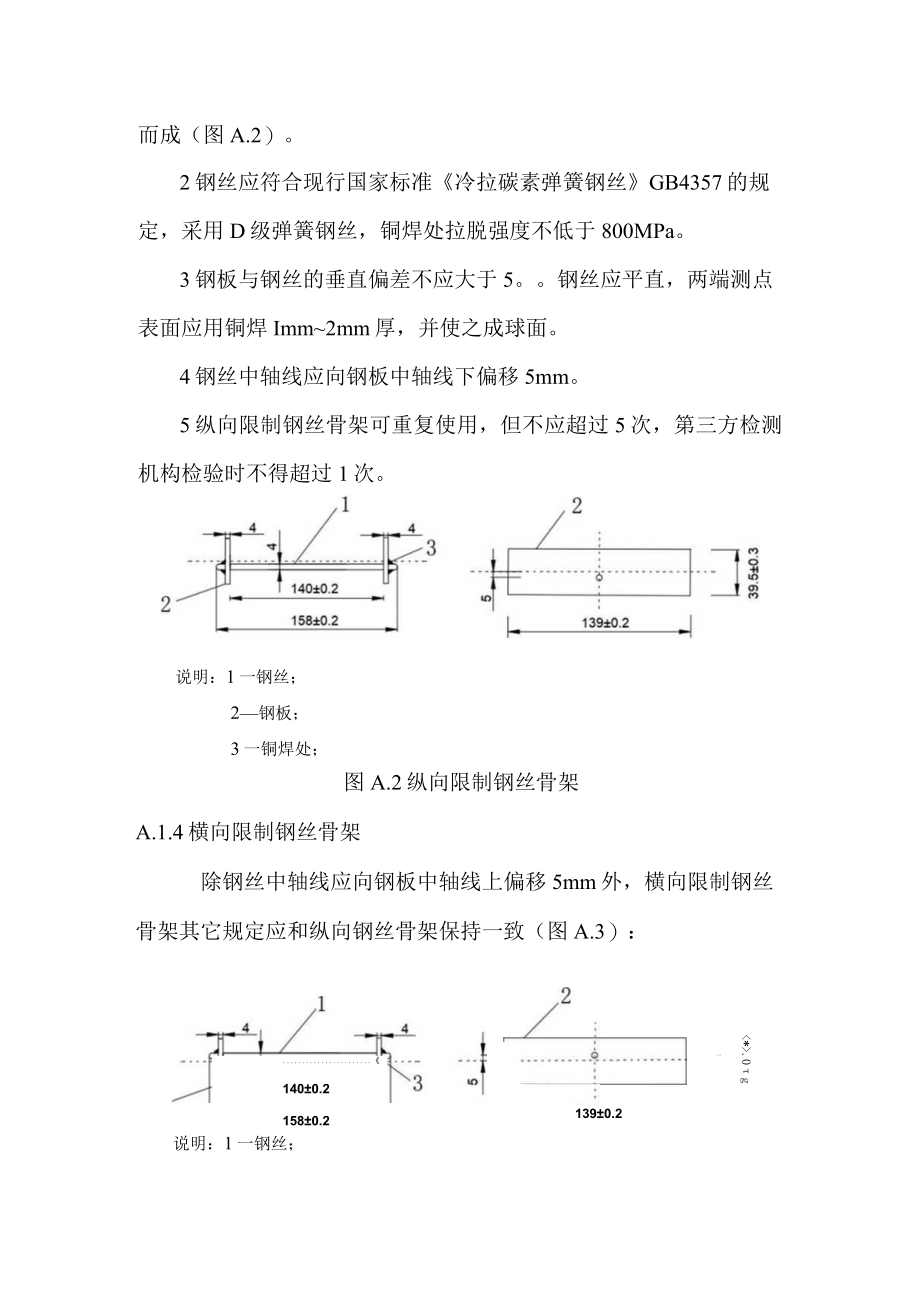

2、mm2mm厚，并使之成球面。4钢丝中轴线应向钢板中轴线下偏移5mm。5纵向限制钢丝骨架可重复使用，但不应超过5次，第三方检测机构检验时不得超过1次。说明：1一钢丝；2钢板；3一铜焊处；图A.2纵向限制钢丝骨架A.1.4横向限制钢丝骨架除钢丝中轴线应向钢板中轴线上偏移5mm外，横向限制钢丝骨架其它规定应和纵向钢丝骨架保持一致（图A.3）：1400.21580.21390.2一.0g6c(说明：1一钢丝；2钢板；3一铜焊处；图A.3横向限制钢丝骨架A.2试验室环境条件A.2.1实验室、养护箱、养护水的温度、湿度应符合现行国家标准水泥胶砂强度检验方法（ISO）法）GB/T17671的规定。A.2.2
3、每日应检查、记录温度、湿度变化情况。A.3试样成型与脱模试样的制备应按现行国家标准水泥胶砂强度检验方法（ISO）法）GB17671的有关规定执行。同一配方应有6块薄板试样供测长用，试样尺寸为158mmX158mmX40mm,其中胶砂部分尺寸为140mm140mm40mmo试样应在浇筑完成后的1224h之内脱模。A.4试样测长1 .测量前应调整千分表零点，将限制钢丝骨架测头和千分表测头擦净。限制钢丝骨架测头与千分表测头应正确接触，读数应精确至O-OOlmmo不同龄期的试样应在规定时间土Ih内测量。2 .纵、横向限制钢丝骨架测头两端的千分表应在同一水平面内，且应在一条直线上。3 .试样脱模后应在Ih内测量试样的初始值。A.5结果计算各龄期横向、纵向限制膨胀率按式（A.1）计算：f=I（X）（A.l）4式中：一所测龄期的试样限制膨胀率，%；Ll一所测龄期的试样测量值，单位为毫米（mm）；L一脱模后试样测量值，单位为毫米（mm）；LO试样的基准长度，140mmo如果测得该试样横、纵两个方向的限制膨胀率相差超过15%,则舍弃；如果测得该试样横、纵两个方向的限制膨胀率相差小于15%,则取横、纵两个方向的限制膨胀率的平均值作为该试样的限制膨胀率;最后取该组相近试样测量值的平均值（有效试样数不少于3个）作为限制膨胀率的测量结果，计算值精确至0.01%。
