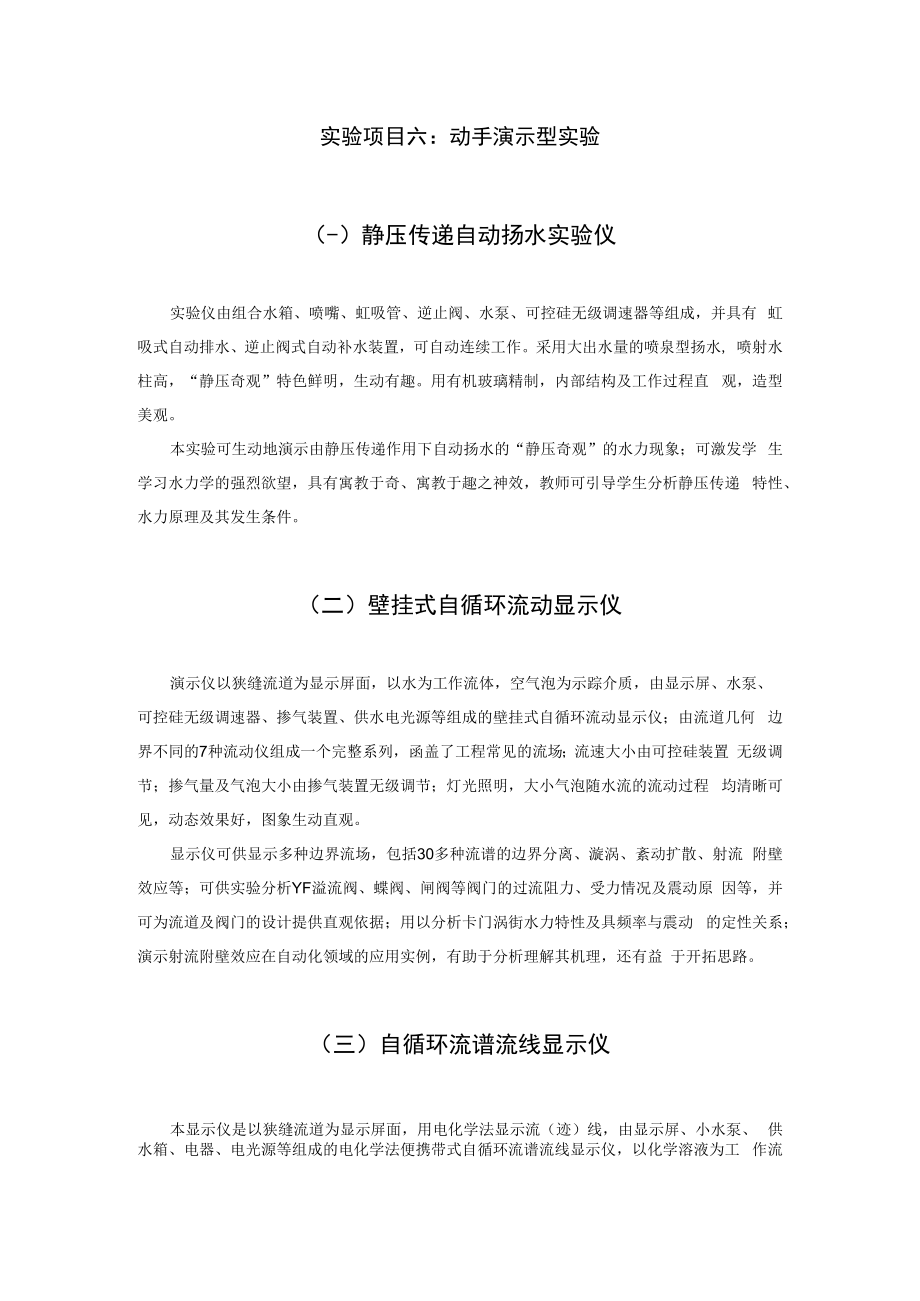

内科大水力学实验指导06动手演示型实验.docx_第1页
第1页 / 共2页
内科大水力学实验指导06动手演示型实验.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《内科大水力学实验指导06动手演示型实验.docx》由会员分享,可在线阅读,更多相关《内科大水力学实验指导06动手演示型实验.docx(2页珍藏版)》请在第壹文秘上搜索。

1、实验项目六:动手演示型实验(-)静压传递自动扬水实验仪实验仪由组合水箱、喷嘴、虹吸管、逆止阀、水泵、可控硅无级调速器等组成,并具有 虹吸式自动排水、逆止阀式自动补水装置,可自动连续工作。采用大出水量的喷泉型扬水, 喷射水柱高,“静压奇观”特色鲜明,生动有趣。用有机玻璃精制,内部结构及工作过程直 观,造型美观。本实验可生动地演示由静压传递作用下自动扬水的“静压奇观”的水力现象;可激发学 生学习水力学的强烈欲望,具有寓教于奇、寓教于趣之神效,教师可引导学生分析静压传递 特性、水力原理及其发生条件。(二)壁挂式自循环流动显示仪演示仪以狭缝流道为显示屏面,以水为工作流体,空气泡为示踪介质,由显示屏、水

2、泵、 可控硅无级调速器、掺气装置、供水电光源等组成的壁挂式自循环流动显示仪;由流道几何 边界不同的7种流动仪组成一个完整系列,函盖了工程常见的流场;流速大小由可控硅装置 无级调节;掺气量及气泡大小由掺气装置无级调节;灯光照明,大小气泡随水流的流动过程 均清晰可见,动态效果好,图象生动直观。显示仪可供显示多种边界流场,包括30多种流谱的边界分离、漩涡、紊动扩散、射流 附壁效应等;可供实验分析YF溢流阀、蝶阀、闸阀等阀门的过流阻力、受力情况及震动原 因等,并可为流道及阀门的设计提供直观依据;用以分析卡门涡街水力特性及具频率与震动 的定性关系;演示射流附壁效应在自动化领域的应用实例,有助于分析理解其机理,还有益 于开拓思路。(三)自循环流谱流线显示仪本显示仪是以狭缝流道为显示屏面,用电化学法显示流(迹)线,由显示屏、小水泵、 供水箱、电器、电光源等组成的电化学法便携带式自循环流谱流线显示仪,以化学溶液为工 作流体,流、迹线由电控染色显示,经显示屏后,能自动消色,工作液长期不必更换;本显 示仪由流道几何形状不同的三种流线仪组成一个系列,函盖了平面势流的内外流多种流场;可显示机翼绕流的升力方向;用有机玻璃精制,造型美观。(四)紊动机理演示(略)(五)水击综合演示(略)(六)虹吸演示(略)(七)空化机理演示(略)(八)水面曲线的定性实验(略)
