1、柴煤两用取暖炉技术规格1范围本文件规定了柴煤两用取暖炉（烤箱）的要求、试验方法、检验规则及标志、包装、运输与贮存。本文件适用于柴煤两用取暖炉（烤箱）的生产订购与质量验收。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注入日期的版本适用于本文件。凡是不注入日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T716-1991碳素结构钢钢带GBZT2518-2004连续热镀锌钢板及钢带GB/T9437-2009耐热铸铁件GB/T4857.4-2008包装运输包装件基本试验第4部分：采用压力试验机进行的抗压和堆码试验方法GB/T6545-1998瓦楞纸板

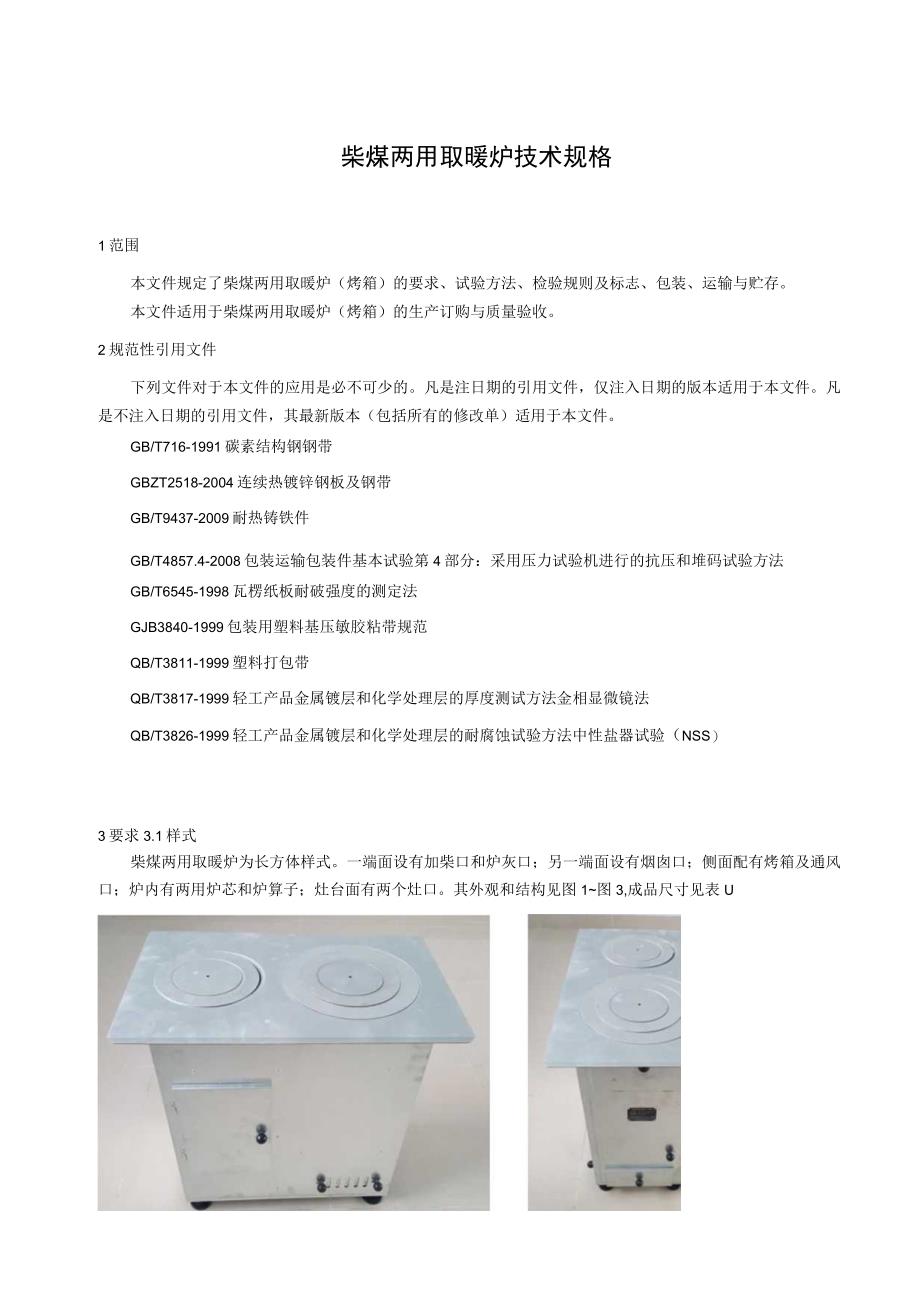

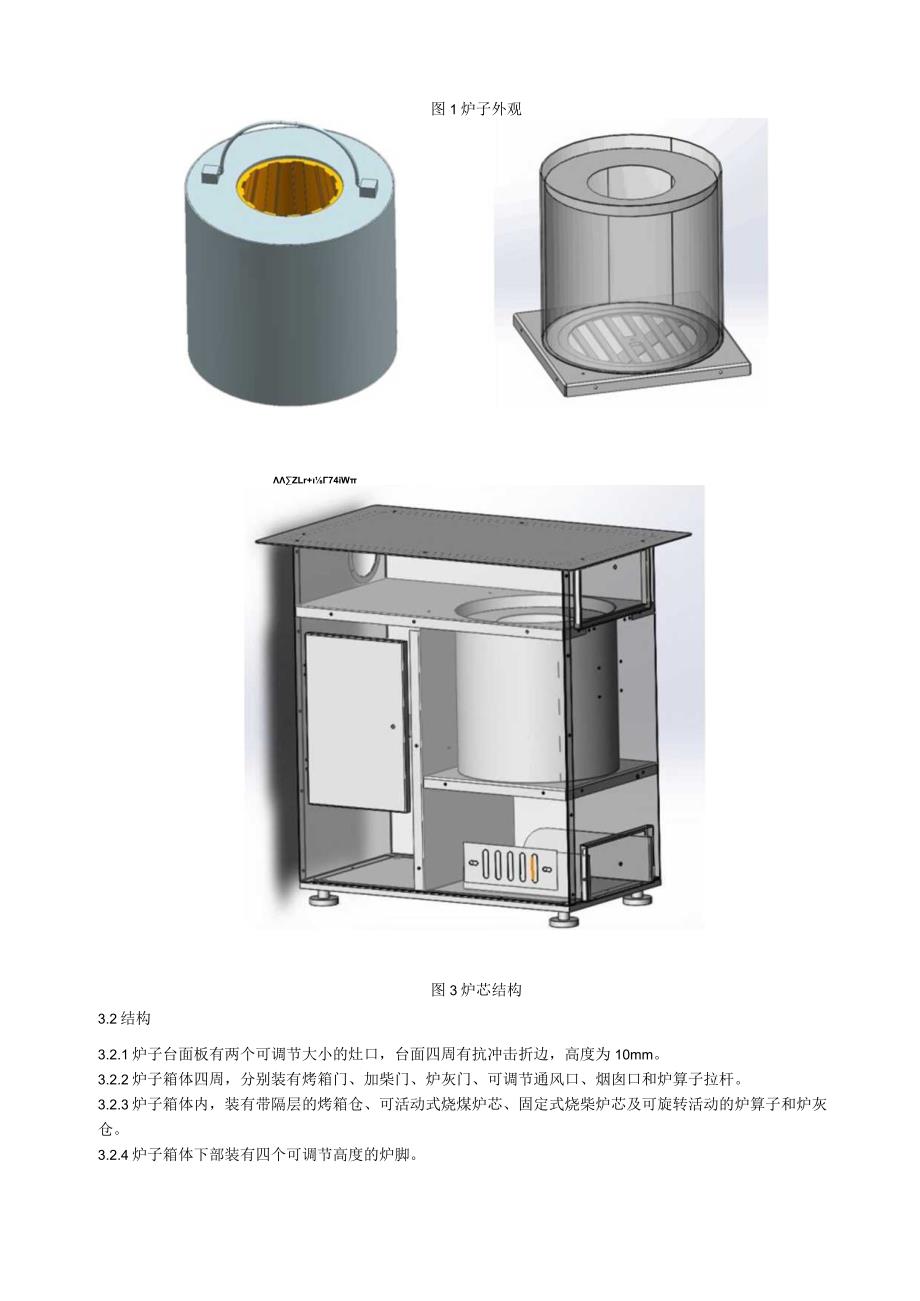

2、耐破强度的测定法GJB3840-1999包装用塑料基压敏胶粘带规范QB/T3811-1999塑料打包带QB/T3817-1999轻工产品金属镀层和化学处理层的厚度测试方法金相显微镜法QB/T3826-1999轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐器试验（NSS）3要求3.1样式柴煤两用取暖炉为长方体样式。一端面设有加柴口和炉灰口；另一端面设有烟囱口；侧面配有烤箱及通风口；炉内有两用炉芯和炉算子；灶台面有两个灶口。其外观和结构见图1图3,成品尺寸见表U图1炉子外观ZLr+74iW图3炉芯结构3.2结构3.2.1炉子台面板有两个可调节大小的灶口，台面四周有抗冲击折边，高度为10mm。3

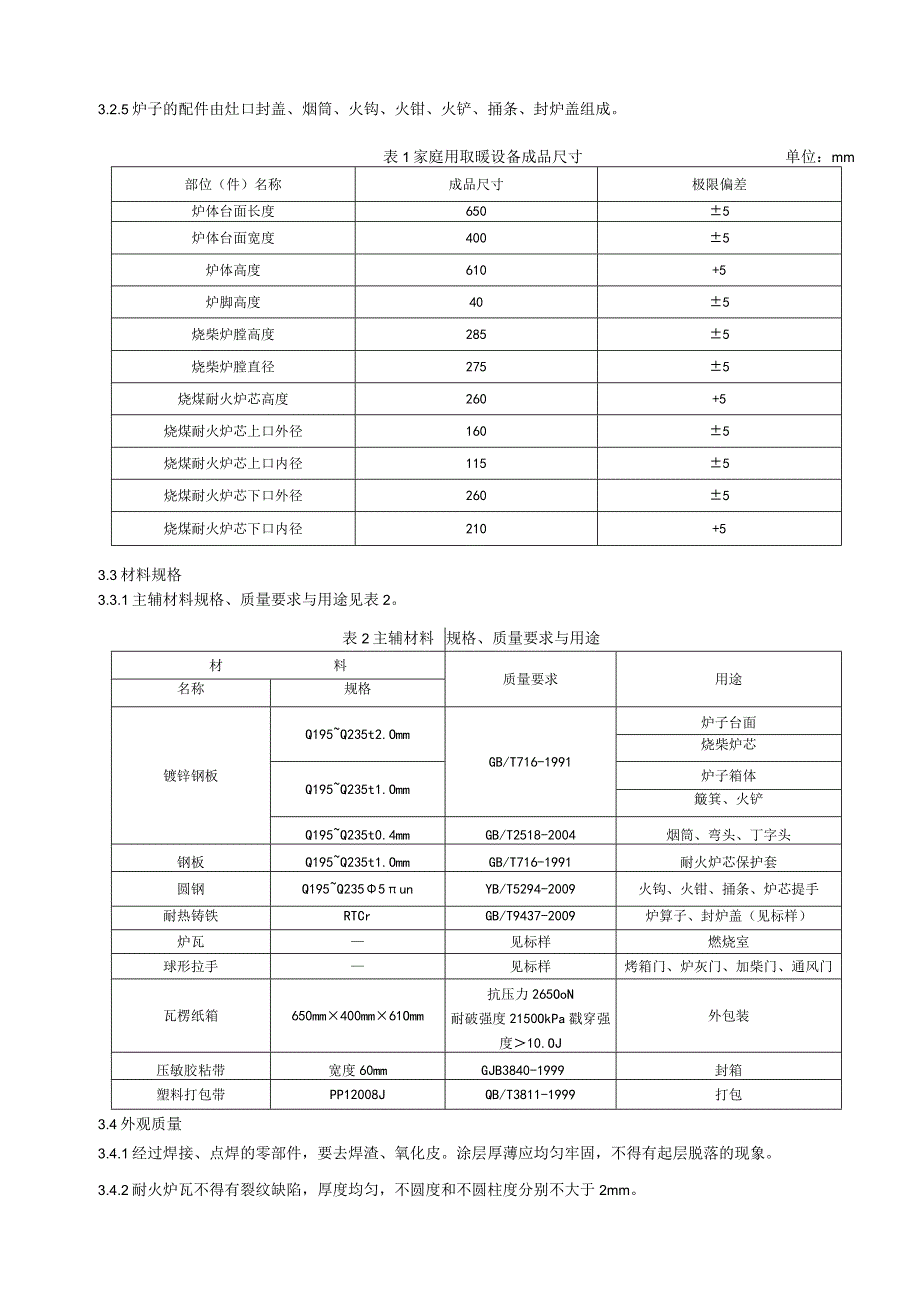

3、.2.2炉子箱体四周，分别装有烤箱门、加柴门、炉灰门、可调节通风口、烟囱口和炉算子拉杆。3.2.3炉子箱体内，装有带隔层的烤箱仓、可活动式烧煤炉芯、固定式烧柴炉芯及可旋转活动的炉算子和炉灰仓。3.2.4炉子箱体下部装有四个可调节高度的炉脚。3.2.5炉子的配件由灶口封盖、烟筒、火钩、火钳、火铲、捅条、封炉盖组成。表1家庭用取暖设备成品尺寸单位：mm部位（件）名称成品尺寸极限偏差炉体台面长度6505炉体台面宽度4005炉体高度610+5炉脚高度405烧柴炉膛高度2855烧柴炉膛直径2755烧煤耐火炉芯高度260+5烧煤耐火炉芯上口外径1605烧煤耐火炉芯上口内径1155烧煤耐火炉芯下口外径260
4、5烧煤耐火炉芯下口内径210+53.3材料规格3.3.1主辅材料规格、质量要求与用途见表2。表2主辅材料规格、质量要求与用途材料质量要求用途名称规格镀锌钢板Q195Q235t2.OmmGB/T716-1991炉子台面烧柴炉芯Q195Q235t1.Omm炉子箱体簸箕、火铲Q195Q235t0.4mmGB/T2518-2004烟筒、弯头、丁字头钢板Q195Q235t1.OmmGB/T716-1991耐火炉芯保护套圆钢Q195Q2355unYB/T5294-2009火钩、火钳、捅条、炉芯提手耐热铸铁RTCrGB/T9437-2009炉算子、封炉盖（见标样）炉瓦见标样燃烧室球形拉手见标样烤箱门、炉灰门
5、、加柴门、通风门瓦楞纸箱650mm400mm61Omm抗压力265OoN耐破强度2150OkPa戳穿强度10.OJ外包装压敏胶粘带宽度60mmGJB3840-1999封箱塑料打包带PP12008JQB/T3811-1999打包3.4外观质量3.4.1经过焊接、点焊的零部件，要去焊渣、氧化皮。涂层厚薄应均匀牢固，不得有起层脱落的现象。3.4.2耐火炉瓦不得有裂纹缺陷，厚度均匀，不圆度和不圆柱度分别不大于2mm。3.4.3炉芯护套与底座、底盘点焊时不得有歪扭、烧穿等毛病。3.4.4炉芯护套与封盖装配应严密。3. 4.5炉体装配完毕后，烧柴炉芯不允许有圆周方向或轴线方向窜动，炉体与炉芯间隙固定均匀。
6、3.5理化性能1. 5.1碳素结构钢钢带性能见表2.3. 5.2连续热镀锌钢板及钢带性能见表2。4. 5.3金属配件的理化性能见表2。4试验方法5. 1材料检验各种材料进厂后或使用前应按相关标准检验，不合格者不得使用。4.2外观检验4.2.1检验条件在天然散射光或无反射光的白色透射光线下进行，光的照度不得低于30OIX（相当于40W日光灯下距离50Onlnl处的光照度）。4. 2.2检验方法外观质量的检验以目视观感和手感检验。4. 3尺寸检验成品尺寸的检验用精确度为1.Omm的卷尺检验。各金属配件的检验用精度0.02mm的游标卡尺检验。形状和位置公差的检验按GB/T33252008的规定。4.
7、4理化性能检验4.4.1碳素结构钢钢带性能应符合GB/T716-1991的规定。4.4.2连续热镀锌钢板及钢带性能应符合GB/T2518-2004的规定。4.4.3炉体钢板和烟囱镀锌板板厚度的检验用精度0.Olmm千分尺。4.4.4瓦楞纸箱质量检验按GB/T4857.42008、GB/T65451998、GB/T2679.72005的规定。4.4.5压敏胶粘带检验按GJB38401999的规定。4. 4.6塑料打包带检验按QB/T38111999的规定。4.5标志与包装检验标志与包装质量的检验按6.1和6.2的规定。5检验规则5.1检验分类本部分规定的检验分类如下：a）首件检验；b）质量一致性
8、检验；c）验收检验。5.2首件检验5. 2.1检验要求首件报样检验是在承制单位按合同批量投产之前，可由订购方或订购方指定的检验机构检验，并确认承制单位能否生产出符合本部分要求的产品，检验应包括以下两种类型：a）首件报样检验，在首次投产前，承制单位应持合同中签订的产品样品，到订购方或订购方指定的检验机构履行报样手续，报样符合本部分规定后才能进行生产。b）首批产品检验，对承制单位首次生产，或曾生产过，但己两年以上未生产的产品，订购方或订购方指定的检验机构，对首批产品和半成品质量及工艺流程、设备及其他必要的项目进行检验。5. 2.2检验项目检验项目应符合表3规定。6. 2.3检验数量首件报样检验数量
9、为一台，原材料及配件理化性能检验按实际需要取样。5. 2.4合格判定首件报样检验、首批产品检验全部符合表4合格品判定条件，判为合格品。首件报样检验不合格，允许修改后第二次报样，若仍不合格，判首件报样检验不合格。首件报样送检中理化性能不合格，可第二次报样复检，若仍有不合格项，判首件报样不合格。5.3质量一致性检验5. 3.1检验要求承制方应在生产过程中应对半成品、成品逐个检验。原材料及配件理化性能应周期性检验。订购方或订购方指定的检验机构，可依据每批次生产周期，在产品生产过程中，按本部分的规定，对承制方的生产条件、在制品和成品质量进行检验。6. 3.2检验项目检验项目见表3规定。7. 3.3合格
10、判定产品全部符合表3合格品判定条件，判定该件产品为合格品。产品因有缺陷返修后经检验合格，判该件产品为合格品。1. 4验收检验5. 4.1检验要求承制方在产品出厂前，应按批次，相对集中的向订购方或订购方指定的检验机构报检。订购方或订购方指定的检验机构根据需要可对产品进行破坏性检验。6. 4.2检验项目检验项目见表3规定。7. 4.3抽样方法与数量抽样方法为随机抽样，检验数量为0.2%。原材料及配件理化性能的检验按实际需要取样。5.4.4合格判定5. 4.4.1单件产品全部符合表3中合格品判定条件，判定该件产品为合格品，否则判定为不合格品。6. 4.4.2抽样产品全部符合表3中合格品判定条件，判定
11、该批产品为合格。单项性能不合格，允许第二次加倍抽样复验，复验合格，判该批产品为合格，复验不合格，则判该批产品为不合格。表3检验项目、要求和检验方法检验项目检验方法合格品判定规则首件检验质量一致性检验验收检验材料、配件炉体材料性能按4.4.1的规定符合表1的规定O烟囱材料性能按4.4.2的规定O炉体钢板厚度按的规定O烟囱镀锌板厚度外观质量成品主要尺寸按4.3的规定符合表1的规定产品标志目视检验符合的规定包装瓦楞纸箱按4.4.4的规定符合6.2.1和6.2.2的规定O压敏胶粘带按4.4.5的规定符合6.2.4的规定O一一塑料打包带按4.4.6的规定符合6.2.5的规定O包装标志目视检验符合的规定O
12、包装检验单符合的规定O注：必检项目；。选检项目；一不检项目。6标志、包装、运输与贮存7. 1标志6.1.1纸箱外两正面均印刷黑色的产品名称、数量、质量、体积、生产年月、生产批号、承制单位名称和监制单位名称，两侧面印刷黑色的“救灾专用”及“注意防潮”。其中产品名称、承制单位名称、监制单位名称和“救灾专用”及“注意防潮”为黑体字，其他为宋体字。产品名称字体高度为80mm,其他为字体高度为60mm,承制单位名称和监制单位名称字体大小可根据单位名称字数酌情选择，见图3。柴煤两用取暖炉救灾专用注意防潮请勿重压纸箱侧面数量：1台重量：XX嵋规格型号：650mm400mnX61Omm包装体积：660mm41
13、Omm640mm生产批号承制单位名称监制单位名称纸箱正面图4包装标志6. 1.2印刷布局合理，字体大小适宜，字迹清晰。6.2包装6.2.1柴煤两用取暖炉，采用两边可提手的纸箱包装，底部加垫板。6.2.2每个纸箱内需附产品检验单一张，检验单样式见图3。检验单产品名称柴煤两用取暖炉品等合格品1台生产日期年月检验人员（检验人员工号）承制单位名称（单位全称）图5检验单样式6.2.3纸箱外尺寸为65OmmX40OmnIX61（m（长X宽X高）。纸箱质量应符合表2的规定。6.2.4对口纸箱上、下盖对接处需用60mm宽的胶粘带封牢，粘贴胶粘带应下棱边不低于50mm。胶粘带质量应符合GJB3840-1999中
