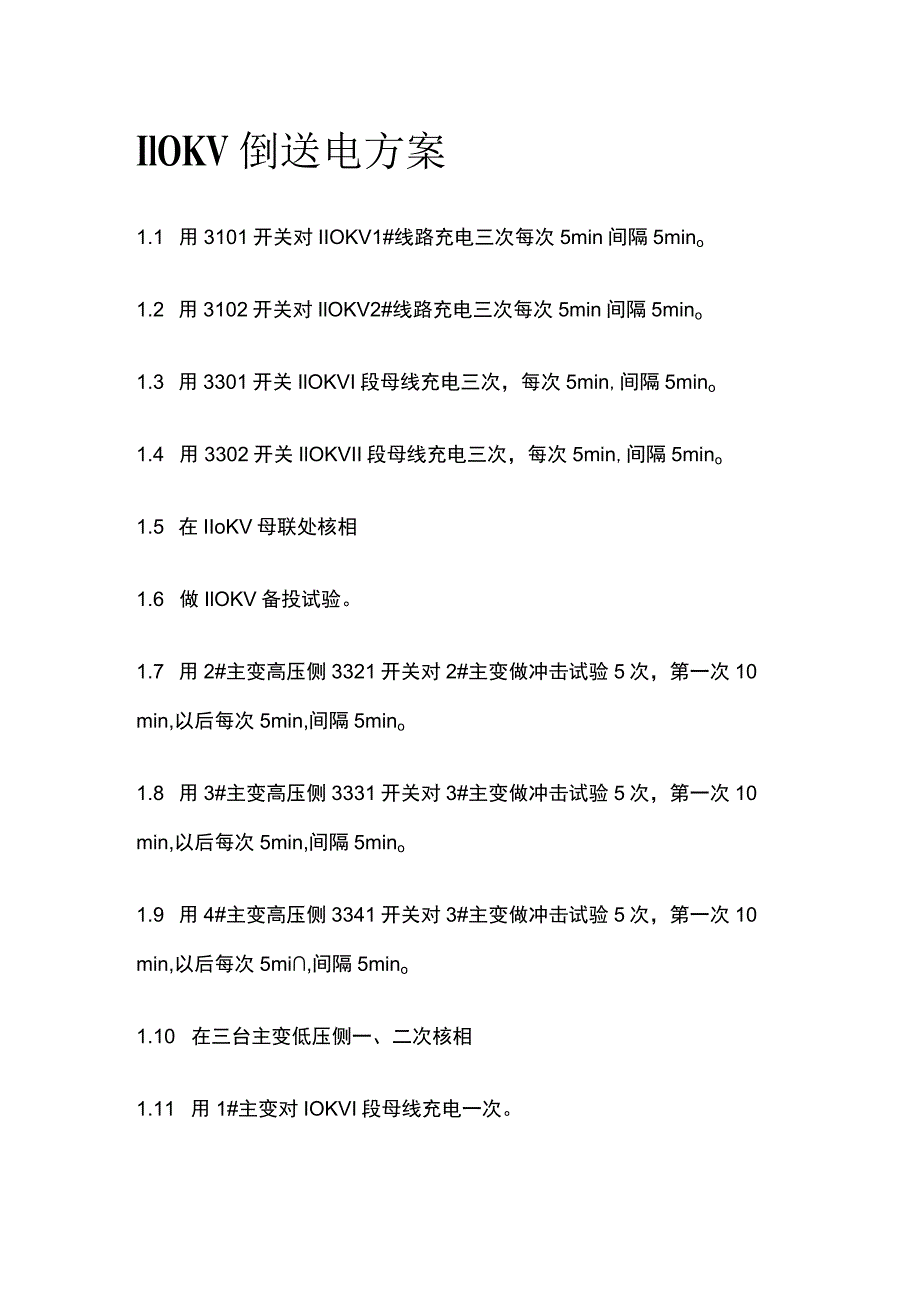

1、IlOKV倒送电方案1.1 用3101开关对IIOKV1#线路充电三次每次5min间隔5mino1.2 用3102开关对IlOKV2#线路充电三次每次5min间隔5mino1.3 用3301开关IlOKVI段母线充电三次，每次5min,间隔5mino1.4 用3302开关IlOKVII段母线充电三次，每次5min,间隔5mino1.5 在IIoKV母联处核相1.6 做IlOKV备投试验。1.7 用2#主变高压侧3321开关对2#主变做冲击试验5次，第一次10min,以后每次5min,间隔5mino1.8 用3#主变高压侧3331开关对3#主变做冲击试验5次，第一次10min,以后每次5min,

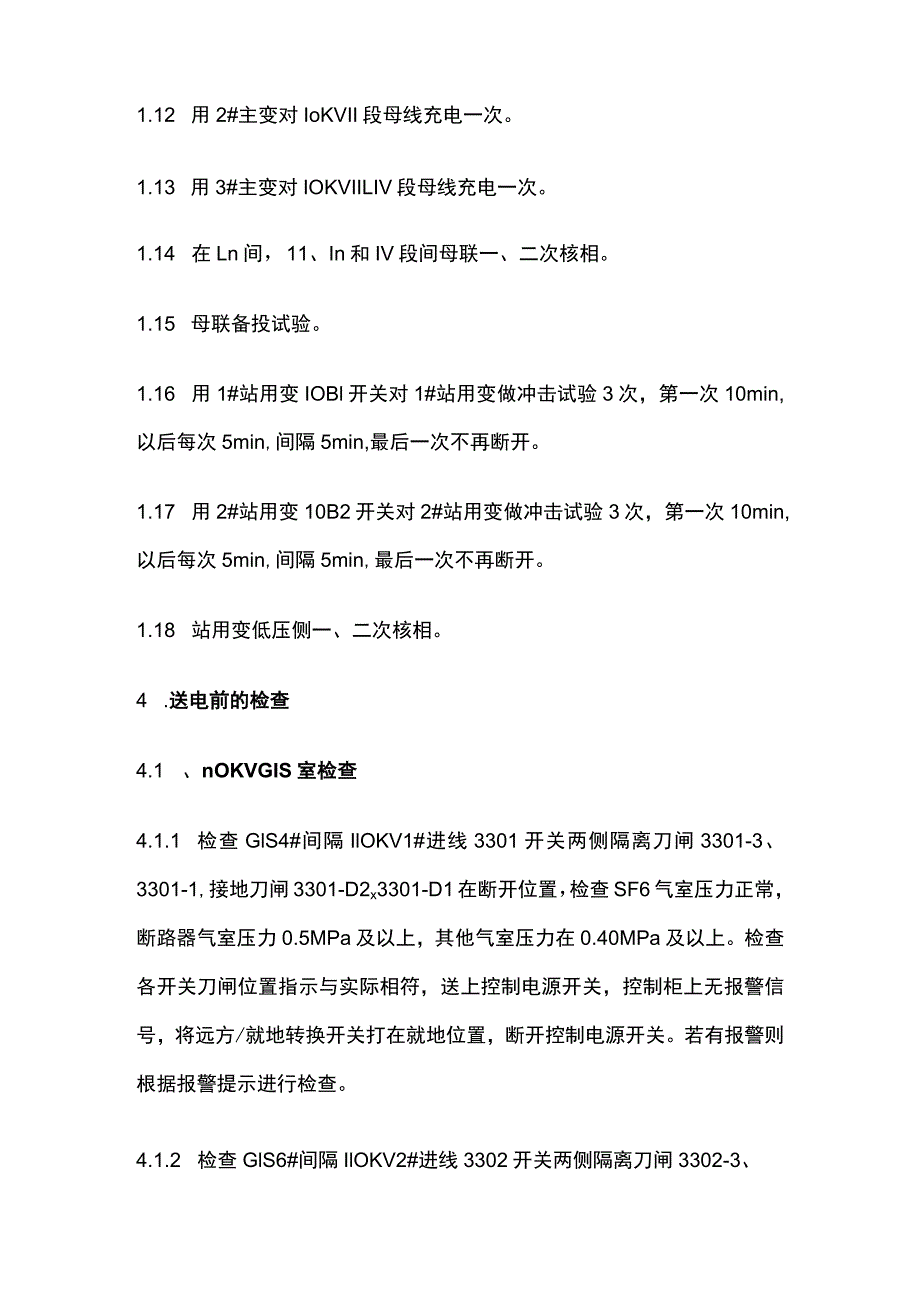

2、间隔5mino1.9 用4#主变高压侧3341开关对3#主变做冲击试验5次，第一次10min,以后每次5mi,间隔5mino1.10 在三台主变低压侧一、二次核相1.11 用1#主变对IOKVI段母线充电一次。1.12 用2#主变对IoKVII段母线充电一次。1.13 用3#主变对IOKVIILIV段母线充电一次。1.14 在Ln间，11、In和IV段间母联一、二次核相。1.15 母联备投试验。1.16 用1#站用变IOBl开关对1#站用变做冲击试验3次，第一次10min,以后每次5min,间隔5min,最后一次不再断开。1.17 用2#站用变10B2开关对2#站用变做冲击试验3次，第一次10
3、min,以后每次5min,间隔5min,最后一次不再断开。1.18 站用变低压侧一、二次核相。4 .送电前的检查4.1 、nOKVGIS室检查4.1.1 检查GlS4#间隔IlOKV1#进线3301开关两侧隔离刀闸3301-3、3301-1,接地刀闸3301-D2x3301-D1在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.2 检查GlS6#间隔IlOKV2#进线3302开

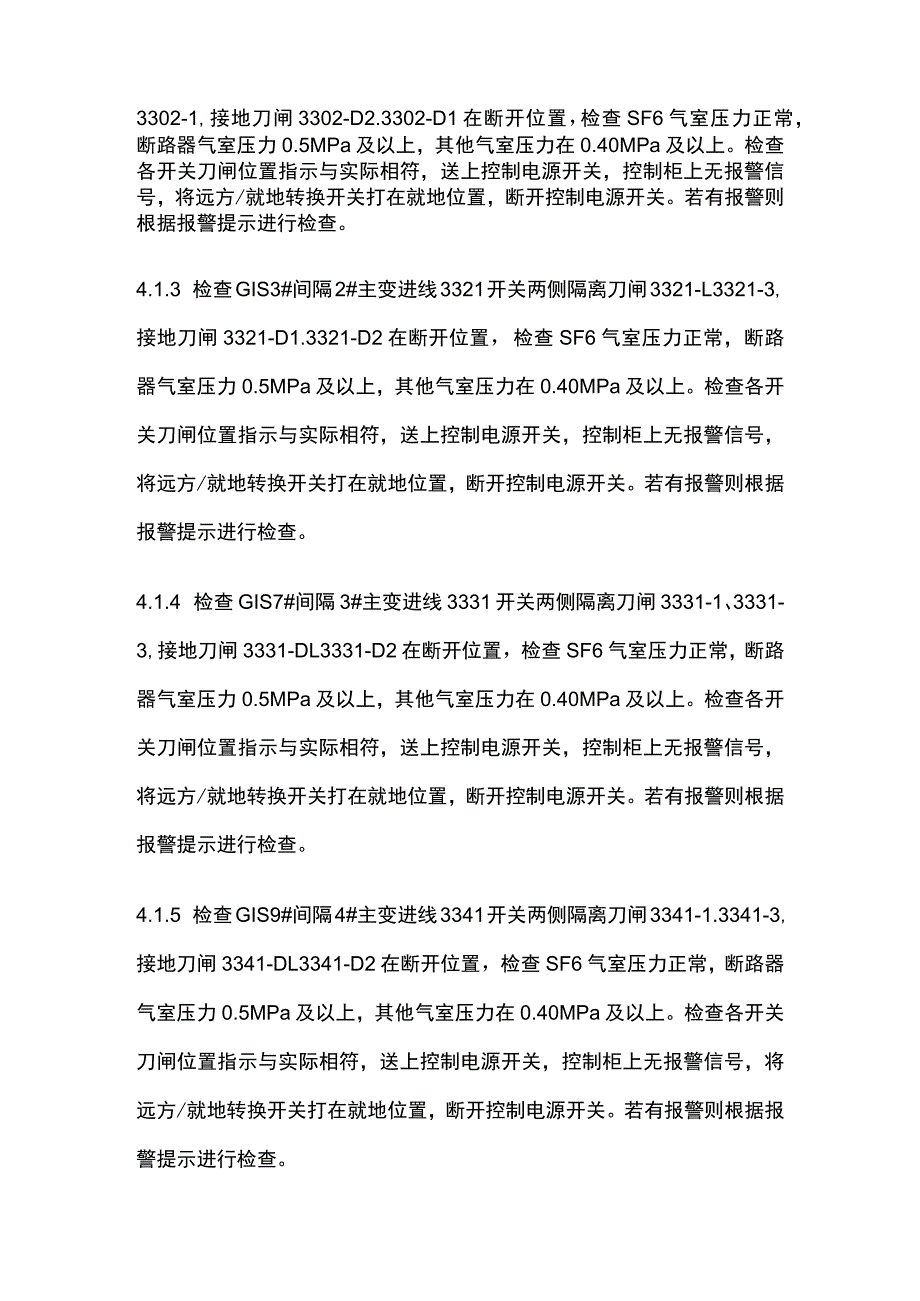

4、关两侧隔离刀闸3302-3、3302-1,接地刀闸3302-D2.3302-D1在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.3 检查GIS3#间隔2#主变进线3321开关两侧隔离刀闸3321-L3321-3,接地刀闸3321-D1.3321-D2在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示
5、与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.4 检查GIS7#间隔3#主变进线3331开关两侧隔离刀闸3331-1、3331-3,接地刀闸3331-DL3331-D2在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.5 检查GIS9#间隔4#主变进线3341开关两侧隔离刀闸3341
6、-1.3341-3,接地刀闸3341-DL3341-D2在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.6 检查GlS4#间隔1#线路PT隔离刀闸，接地刀闸在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电
7、源开关。若有报警则根据报警提示进行检查。4.1.7 检查GlS6#间隔2#线路PT隔离刀闸，接地刀闸在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.8 检查GIS2#间隔I段母线PT隔离刀闸，接地刀闸在断开位置，检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，
8、将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.9 检查GIS8#间隔II段母线PT隔离刀闸，接地刀闸在断开位置,检查SF6气室压力正常，断路器气室压力0.5MPa及以上，其他气室压力在0.40MPa及以上。检查各开关刀闸位置指示与实际相符，送上控制电源开关，控制柜上无报警信号，将远方/就地转换开关打在就地位置，断开控制电源开关。若有报警则根据报警提示进行检查。4.1.10 在1#进线线路充电前检查PT二次无短路，合上PT二次开关。4.1.11 在2#进线线路充电前检查PT二次无短路，合上PT二次开关。4.1.12 在I母线充电前检查PT二次无短路，
9、合上PT二次开关。4.1.13 在II母线充电前检查PT二次无短路，合上PT二次开关。4.1.14 检查1#进线线路避雷器无动作记录。4.1.15 检查2#进线线路避雷器无动作记录。4.1.16 检查I母线避雷器无动作记录。4.1.17 检查II母线避雷器无动作记录。4.2 主变的检查4.2.1 检查1#主变顶盖无杂物，无油污。4.2.2 检查1#主变散热器各连接阀门全部打开。4.2.3 检查1#主变本体和有载调压瓦斯继电器连接阀门全部打开，油室内无积聚气体。4.2.4 检查2#主变本体无渗漏油。4.2.5 检查2#主变油位指示符合油温油位曲线。4.2.6 检查2#主变有载调压开关挡位在10挡
10、。4.2.7 检查2#主变可靠接地。4.2.8 检查2#主变中性点接地刀确已合上。4.2.9 检查2#主变避雷器无动作记录。4.2.10 2#主变冷却控制箱送上电源，送上温度测控电源，显示应与实际温度相符。4210.检查高低压端引线无松动。4211.完成以上检查无误，在1#主变挂高压，禁止攀登警示牌。4.2.12 .3#主变重复5.2.15.2.11步骤4.2.13 .4#主变重复5.2.15.2.11步骤4.3 IOKV配电室的检查4.3.1 检查2#主变进线柜3322开关在试验位置且在分闸状态，二次插头已插好，储能电源已送上，储能良好，无异常报警，送上加热电源和照明。4.3.2 检查3#主
11、变进线柜3332开关在试验位置且在分闸状态，二次插头已插好，储能电源已送上，储能良好，无异常报警，送上加热电源和照明。4.3.3 检查4#主变进线柜3342开关在试验位置且在分闸状态，二次插头已插好，储能电源已送上，储能良好，无异常报警，送上加热电源和照明。4.3.4 检查1#母联3200开关在试验位置且在分闸状态,二次插头已插好，储能电源已送上，储能良好，1#母联开关3200-2隔离开关已推入工作位置，无异常报警，送上加热电源和照明。4.3.5 检查2#母联4100开关在试验位置且在分闸状态，二次插头已插好，储能电源已送上，储能良好，2#母联开关4100-3隔离开关已推入工作位置，无异常报警
12、，送上加热电源和照明。4.3.6 检查1#联络3400开关在试验位置且在分闸状态，二次插头已插好，储能电源已送上，储能良好，3#母联3400-3隔离开关已推入工作位置，无异常报警，送上加热电源和照明。4.3.7 检查I段母线IlPT一次保险导通良好，插好二次插头，将手车推到工作位置。测量二次无短路，只有一点接地。送上加热照明开关，PT二次开关。4.3.8 检查II段母线12PT一次保险导通良好，插好二次插头，将手车推到工作位置。测量二次无短路，只有一点接地。送上加热照明开关，PT二次开关。4.3.9 检查III段母线13PT一次保险导通良好，插好二次插头，将手车推到工作位置。测量二次无短路，只
13、有一点接地。送上加热照明开关，PT二次开关。4.3.10 检查IV段母线14PT一次保险导通良好，插好二次插头，将手车推到工作位置。测量二次无短路,只有一点接地。送上加热照明开关，PT二次开关。4.4 、站用变的检查4.4.1 1#站用变的检查a.检查1#站用变顶盖无杂物，无油污。b.检查1#站用变本体无渗漏油。C.检查1#站用可靠接地。d.检查高低压端引线无松动。4.4.2 2#站用变的检查同1#站用变4.5 400V配电室的检查4.5.1 检查1#进线柜开关在试验位置且在分闸状态，送上储能电源，检查储能正常。4.5.2 检查2#进线柜开关在试验位置且在分闸状态，送上储能电源，检查储能正常。
14、4.5.3 检查母联柜开关在试验位置且在分闸状态，送上储能电源，检查储能正常。4.6 保护控制检查4.6.1 IIOKV线路保护屏的检查a.检查IlOKV线路保护屏电源开关已送上，控制开关已合好，PT二次开关已合好。b检查IlOKV线路保护屏跳闸开关在跳后位置保护压板在退出位置。C,检查接线端子接线紧固，模块插头插好。d.检查保护定值与定值单符合。4.6.2 监控屏的检查a.合上监控屏电源开关，检查接线端子接线紧固。b.监控后台机显示正常。4.6.3 主变保护屏的检查a.检查L2、3#主变保护控制电源开关在合位，保护模块电源已合好，PT二次开关已合好。b检查保护模块无报警信号，检查接线端子压紧
15、，保护压板投入正确，压接紧固。c.检查控制转换开关在远控位置。4.6.4 IOKV线路保护检查a.保护控制电源开关在合位，保护模块电源已合好，PT二次开关已合好。b.检查保护模块无报警信号，检查接线端子压紧，保护压板投入正确，压接紧固。C检查控制转换开关在远控位置。4.7 各开关刀闸的分合试验4.7.1 在IlOKV配电室分合一次1#进线接地刀闸3301-D2.3301-D1.2#进线接地刀闸3302-D2x3302-D1,检查分合到位，与监控机显示一致；在主控室分合分合一次1#进线接地刀闸3301-D2.3301-D1.2#进线接地刀闸3302-D2x3302-D1,检查分合到位，与就地一致。4.7.2 在IlOKV配电室分合一次1#进线开关两侧接地刀闸，检查分合到位，与监控机显示一致。4.7.3 在1#进线保护屏上加入模拟量模拟故障，保护动作，1#进线开关可靠跳开。将信号复归，断开控制电源。4.7.4 在主控室分合1#进线开关两侧隔离刀闸，就地检查合闸到位与主控室监控机显示一致。4.7.5 在主控室分合1#进线开关两侧隔离刀闸，就地检查合闸到位与主控室监控机显示一致。4.7.6 在IIoKV配电室分合一次2#进线开关两侧接地刀闸，检查分合到位，与监控机显示一致。4.7.7 在主控室分合2#进线开关就地检查合闸到位与主控室显示一致。4.7.8
