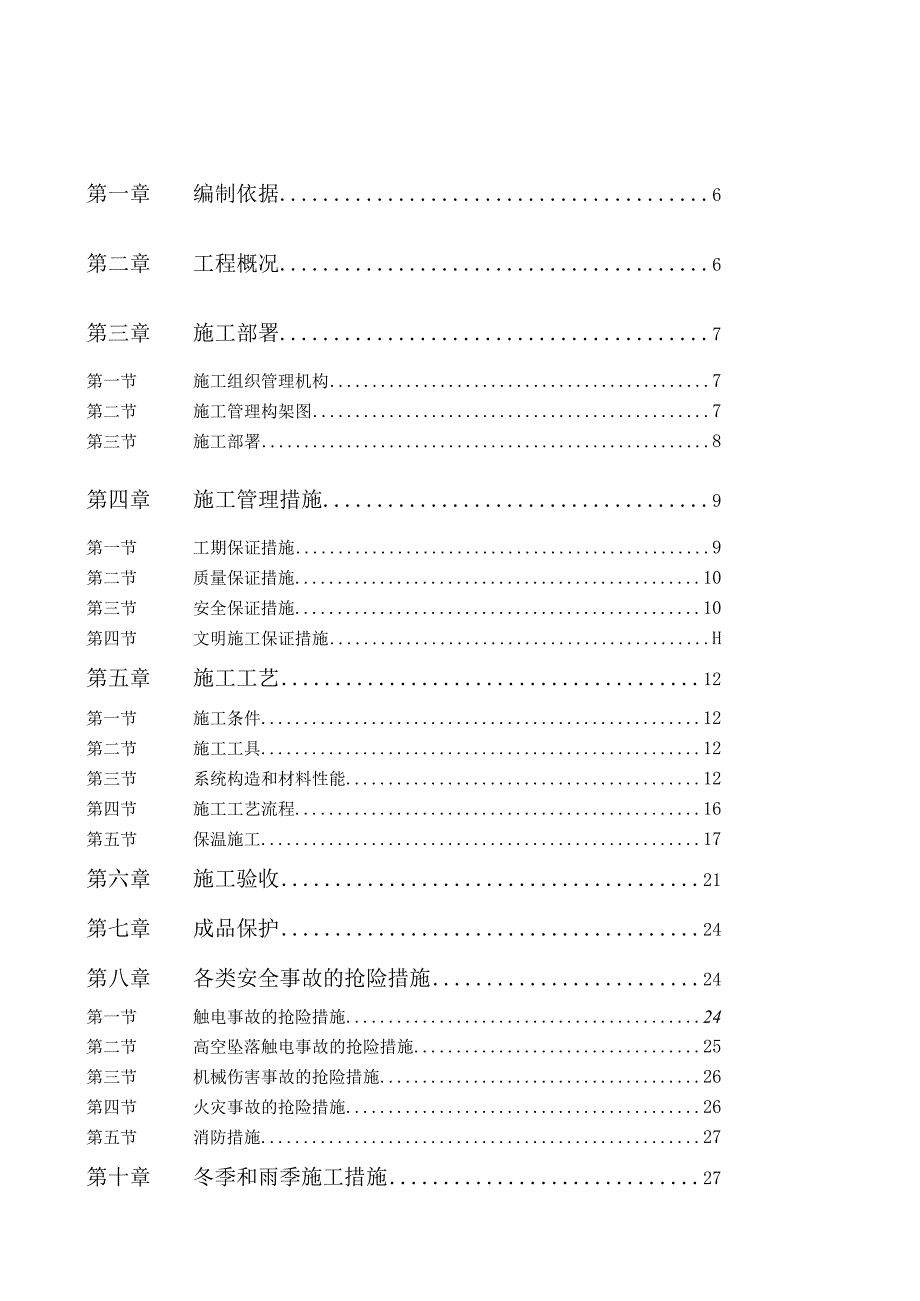

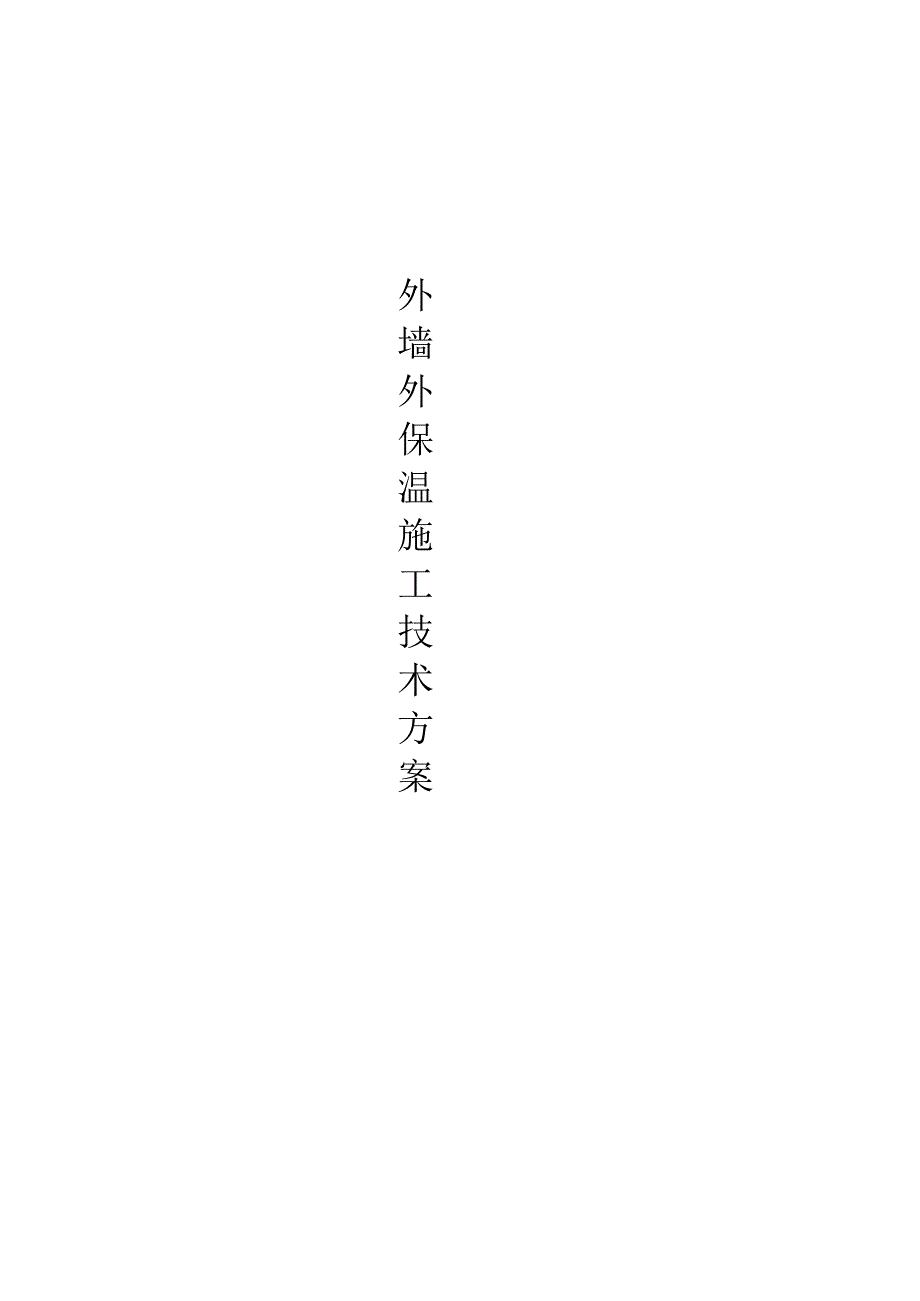

1、外墙外保温施工技术方案第一章编制依据6第二章工程概况6第三章施工部署7第一节施工组织管理机构7第二节施工管理构架图7第三节施工部署8第四章施工管理措施9第一节工期保证措施9第二节质量保证措施10第三节安全保证措施10第四节文明施工保证措施H第五章施工工艺12第一节施工条件12第二节施工工具12第三节系统构造和材料性能12第四节施工工艺流程16第五节保温施工17第六章施工验收21第七章成品保护24第八章各类安全事故的抢险措施24第一节触电事故的抢险措施24第二节高空坠落触电事故的抢险措施25第三节机械伤害事故的抢险措施26第四节火灾事故的抢险措施26第五节消防措施27第十章冬季和雨季施工措施27
2、第一章编制依据(1)本工程外墙外保温设计说明及设计变更文件(2)建设节能工程施工质量验收规范GB504112007(3)建筑工程施工质量验收统一标准GB503002013(4)公共建筑节能设计标准GB501892015(5)夏冬热冷地区居住建筑节能设计标准JGJ134-2010(6)安徽省公共建筑节能设计标准DB34/1467-2011(7)安徽省居住建筑节能设计标准DB34/1466-2011(8)岩棉板外墙外保温系统应用技术导则DBHJ/T002-2011(9)岩棉板外墙外保温系统应用技术规程DB34/T1859-2013(10)建筑幕墙GB/T21086-2007第二章工程概况1、工程名
3、称：2、建设单位：3、设计单位：4、监理单位：5、施工单位：6、保温类型：本项目采用涂料饰面岩棉板保温系统且岩棉板密度2160Kgm3,外墙保温厚度30mm。7、工期目标：总工期以合同要求(具体以施工进度计划为准)8、质量目标：合格第三章施工部署第一节施工组织管理机构一、项目经理负责制成立以项目经理为首的工地办公室，集中办公，按工作职责进行分工管理，由项目经理统一指挥。项目经理以下配备项目技术负责人、材料员、安全员、质检员、施工员。二、管理人员职责（I）项目经理：代表企业法人，全面负责工程的统筹、安排和决策。（2）项目技术负责人：协助项目经理协调各部门与施工班组的关系；协调与总包、监理、主管部
4、门及其他有关职能部门的关系，及时解决遇到的各种问题，负责对本工程中的人、财、物进行调度指挥。根据施工图纸和本工程的要求，布署施工员、质检员等下属员工，严格按图纸及图纸中的重点部位认真指导，确保符合施工标准解决施工中存在的各类技术问题。在施工过程中及时检查施工员、质检员等下属人员完善的工作情况。为确保过硬的技术、优质的质量，对下属人员的工作进行阶段性检查，制定奖惩制度。（3）安全员：负责施工场地的动态管理。监督、检查、落实消防、保卫、安全用电、安全生产、环境保护等措施，确保安全无事故。（4）材料员：负责施工场地的材料管理与调配。（5）施工员：负责施工场地的施工进度与质量。第二节施工管理构架图根据
5、施工布置及施工管理目标，为全面完成各项目标，建立高效的管理体系和保证体系，使工程施工处于全面的受控状态。项目经理技术负责人第三节施工部署一、施工准备（I）外墙抹灰基层用1:3水泥砂浆整体找平，保证基面平整度偏差不超过4mm,并按照GB50210-2001建筑装饰装修工程质量验收规范中关于一般抹灰工程的质量要求进行验收。（2）外墙门窗安装、收口完毕。（3）外墙穿墙管道做法严格按照施工图纸预留，预埋U-PVC套管保证内外高差Iern,略突出外墙保温面层；（4）根据现场实际情况，在项目外墙设置样板，经检测单位检测合格后并出具检测报告，方可进行大面积施工。二、安全技术交底进场施工前，施工部门组织技术、
6、质检、安全部门对负责施工的相关人员进行现场安全技术交底工作。施工时严格按照安全技术交底要求进行。三、材料准备所有原材料均需提前准备小样交于业主确认，确认后移交至材料样品间封样。具备施工条件前材料需提前按图纸要求定货，进场时相关质保资料应齐全，及时上报至监理单位,验收无误后堆放在指定场地。第四章施工管理措施第一节工期保证措施（1）材料供应及时，保质、保量，不因材料供应迟缓影响施工进度。（2）机械、机具充足精良，不因设备问题影响施工进度。（3）进场施工人员充足，素质良好，工艺纯熟，不因人员问题影响施工进度。（4）质量全程预控，杜绝或减少返工，不因质量问题出现返工而影响施工进度。（5）搞好与其他施工
7、单位的协调，不因协调不好而影响施工进度。（6）将三包责任（包质量、包工期、包验收）落实到每个班组，必要时突击加班。（7）将工期质量与荣誉和经济挂钩，实行有奖有罚。（8）做好成品保护，不因成品遭到破坏，修补返工而影响工期第二节质量保证措施（1）将施工相关规范通过多种形式灌输给每个施工人员，做到人人熟悉规范标准。（2）技术交底、详细、清楚，重点明确，尤其是易出质量问题的工序交底要细。（3）落实责任制，一级抓一级（项目经理一质检员一施工员一班组），谁出问题谁负责,实行质量奖惩，将质量与荣誉和经济挂钩。(4)服从业主和监理的管理时刻与业主、监理方保持联系。材料进场请监理进行验收，施工中的每个步骤，包括
8、施工方法、用料情况，都请监理进行监督；遇到技术性问题与监理共同磋商；遇有难题向业主汇报，求得支持；阶段性检查验收，请业主、监理共同进行，确保工程质量符合规定,达到标准要求，使业主满意。(5)自我层层检查施工前详细交底，反复提醒，施工中步步检查，逐级检查，其程序为：施工人员自查一班组长检查一质检员检查一监理检查一项目经理抽查一质检站复查。施工后进行验收。易出问题工序，由施工员、质检员跟踪作业，项目经理重点检查，全程预控。隐蔽部位，在隐蔽前每一道工序都要先自检，在通过质检员和监理检验后，报质检站检验,全部通过后再覆盖。做法规范，标准严格，不减少程序，不偷工减料。第三节安全保证措施一、消防安全措施(
9、1)工地现场严禁抽烟，设定专门吸烟区，烟蒂入缸，不准随意抛扔。(2)易燃易爆物品专库存放，远离火源热源，仓库严禁使用碘鸨灯，照明使用高压水银灯，室内通风良好。(3)严禁在施工现场焚烧施工垃圾。(4)施工现场每个楼面配置灭火器，位置明显，不随意变动。(5)熟悉消防器材用法，专人检查，保持完好。二、用电安全措施(1)所有用电，专人负责，严禁非电工人员接驳电源。(2)接驳电源切断电源，严禁带电作业，特殊情况需带电作业时，必须采取严格保护措施。(3)所有电线须用双层胶皮护套线，电线须架空，架设要牢固，不得绑在金属管道或结构物上。(4)使用空气开关或漏电开关，插头、插座保持完好，电气开关不能一物多用。(
10、5)机械设备、电气设备须有可靠接地，并不得带病运转和超负荷使用，手用电动工具要保持良好，使用时注意安全。三、施工安全措施(1)施工现场须带安全帽，不准穿拖鞋进入施工现场。(2)高空作业严禁穿皮底鞋，系好安全带，严禁在没有扶手的情况下顺攀沿物走动。(3)使用电动工具时，要谨慎操作，方法得当，把柄牢靠，被切割件要夹牢。四、雨季施工措施1、加强对天气预报信息管理工作，现场设天气预报黑板一块，及时把天气情况写在黑板上公布，以便随天气变化情况及时调整施工部署。2、雨季施工主要以预防为主，岩棉板保温材料应堆放在楼层内干燥通风的位置，避免受潮，应采取防雨措施及加强排水手段。3、在建筑物顶层四周及必要部位用塑
11、料雨布覆盖，已施工好的外墙保温层要急时隐蔽，做好雨天防护错施。4、雨雪天气停止外墙工作面施工。第四节文明施工保证措施(1)全体施工人员统一着装、胸卡、安全帽，保持着装干净整齐，不统一着装者不得进入施工现场。(2)施工材料和制作品堆放整齐，不乱抛撒。(3)工地设临时厕所，专人管理，保持清洁无臭，严禁随地大小便，管理人员发现一次罚款50元。(4)工地统一张贴施工标语，人人提高文明施工意识。第五章施工工艺第一节施工条件(1)温度不应低于5C,风力不应大于5级，在5级以上大风天气和雨雪天气不得进行外墙外保温系统的施工，同时夏季应避免阳光曝晒。(2)门窗套应安装到位。基层墙体必须平整、坚固、清洁和干燥，
12、不得有疏松、起壳、起砂等现象。(3)施工前，对于采用相同建筑节能设计的构造做法，应在施工现场采用相同材料和工艺制作样板件，样板件经建设(业主)、设计、监理和施工等单位的项目负责人验收确认后，方可进行大面积施工。样板件的检测结果应符合设计文件及相关标准的要求。第二节施工工具（1）搅拌设备：砂浆搅拌机.（2）运输设备：吊绳、手推车、垂直运输机.（3）施工设备：脚手架、吊篮、冲击电钻、专用电热切割机.（4）施工工具：平口批刀、料桶、阴阳角抹子、铲刀、铁锹、剪刀、锯齿型批刀。（5）铝合金刮刀、螺丝刀、扫帚、毛刷等。（6）检测及弹线工具：经纬仪、塞尺、托线板、靠尺、卷尺、钢尺、墨斗、塑料软管等。第三节系
13、统构造和材料性能涂料饰面岩棉板外墙外保温系统基本构造示意图L基层-墙体、界面层、防水砂浆找平层；2.粘结层-胶粘剂；3.保温层-岩棉板；4.固定层-锚栓;5.抹面层-抹面胶浆（内铺300级和160级双层耐碱网格布）；6.涂料饰面层;岩棉板的性能指标项目单位性能指标岩棉板（涂料饰面）试验方法密度Kgm32160GB/T25975导热系数W/(mk)0.040垂直于板面方向的抗拉强度KPa210.0尺寸稳定性%0.5质量吸湿率%1.0憎水率%298.0酸度系数21.8压缩强度KPa250吸水量（部分浸水）24hKg/m1.024h3.0渣球含量%10GB/T11835燃烧性能A级GB8624蓄热系
14、数W(m2.K)20.7JG158岩棉板尺寸偏差项目单位允许偏差试验方法厚度mm+3,OGB/T25975长度mm+10,-3宽度mm+5,-3直角偏离度mm/m5平整度偏差mm6注：木表的允许偏差值以1200mm长X60Omnl宽的岩棉板为基准胶粘剂性能指标项目单位性能指标试验方法拉伸粘接强度（与水泥砂浆）标准状态MPa20.60JGJ149浸水48h,干燥7d后20.4拉伸粘接强度（与岩棉板）标准状态KPa27.5且破坏面在岩棉板内（幕墙饰面岩棉板保温系统）浸水48h,干燥7d后冻融后可操作时间h1.54.0抹面胶浆性能指标项目单位性能指标试验方法涂料饰面岩棉板保温系统拉伸粘接强度（与石棉板）干燥状态KPa10.O且破坏面在岩棉板内JGJ149浸水48h,取出后2h210.O且破坏面在岩棉板内冻融后柔韧性（抗压强度/抗折强度）3JG149抗冲击性J3吸水量gm2500可操作时间h1.54.O耐碱网格布的性能指标试验项目单位
