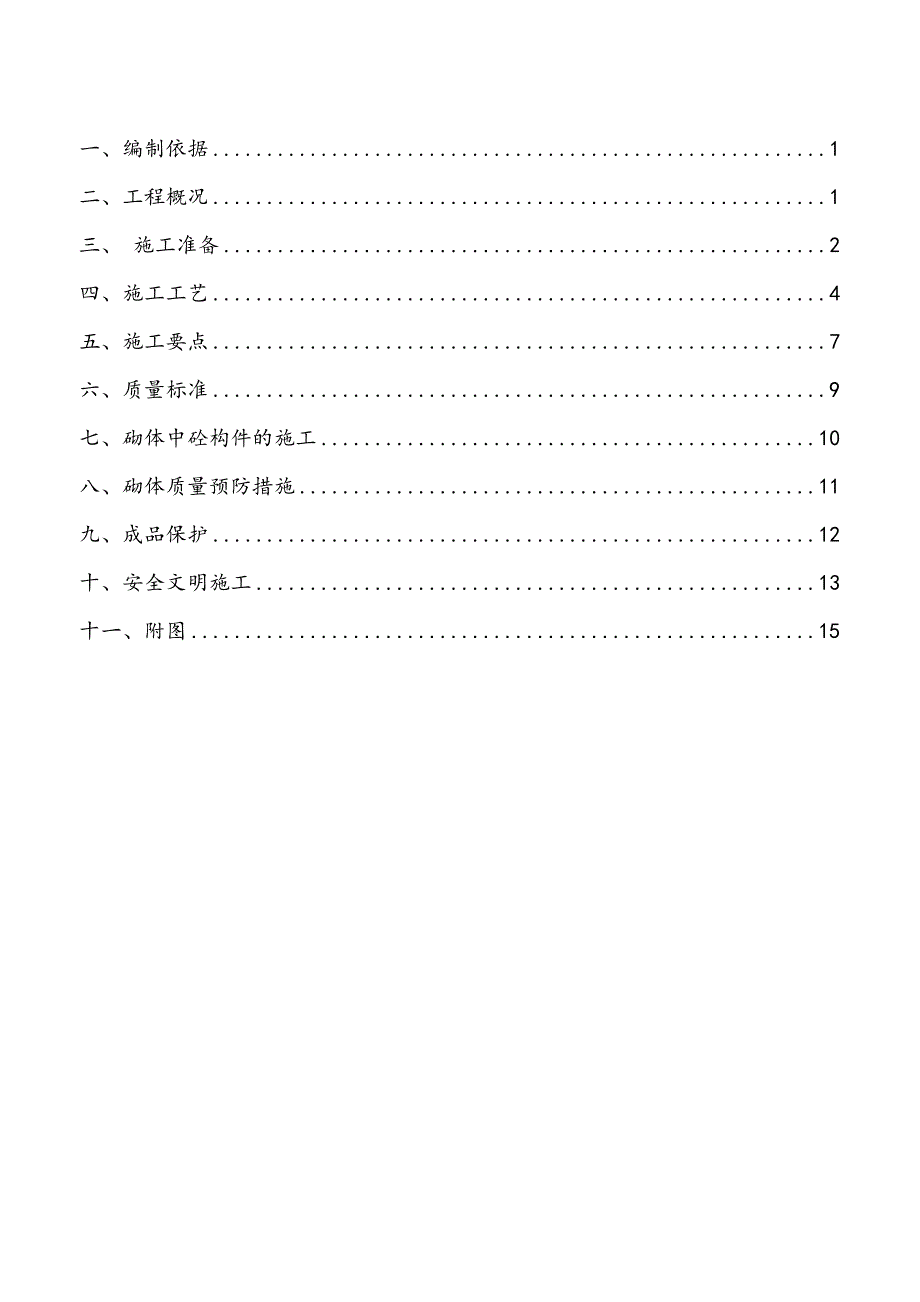

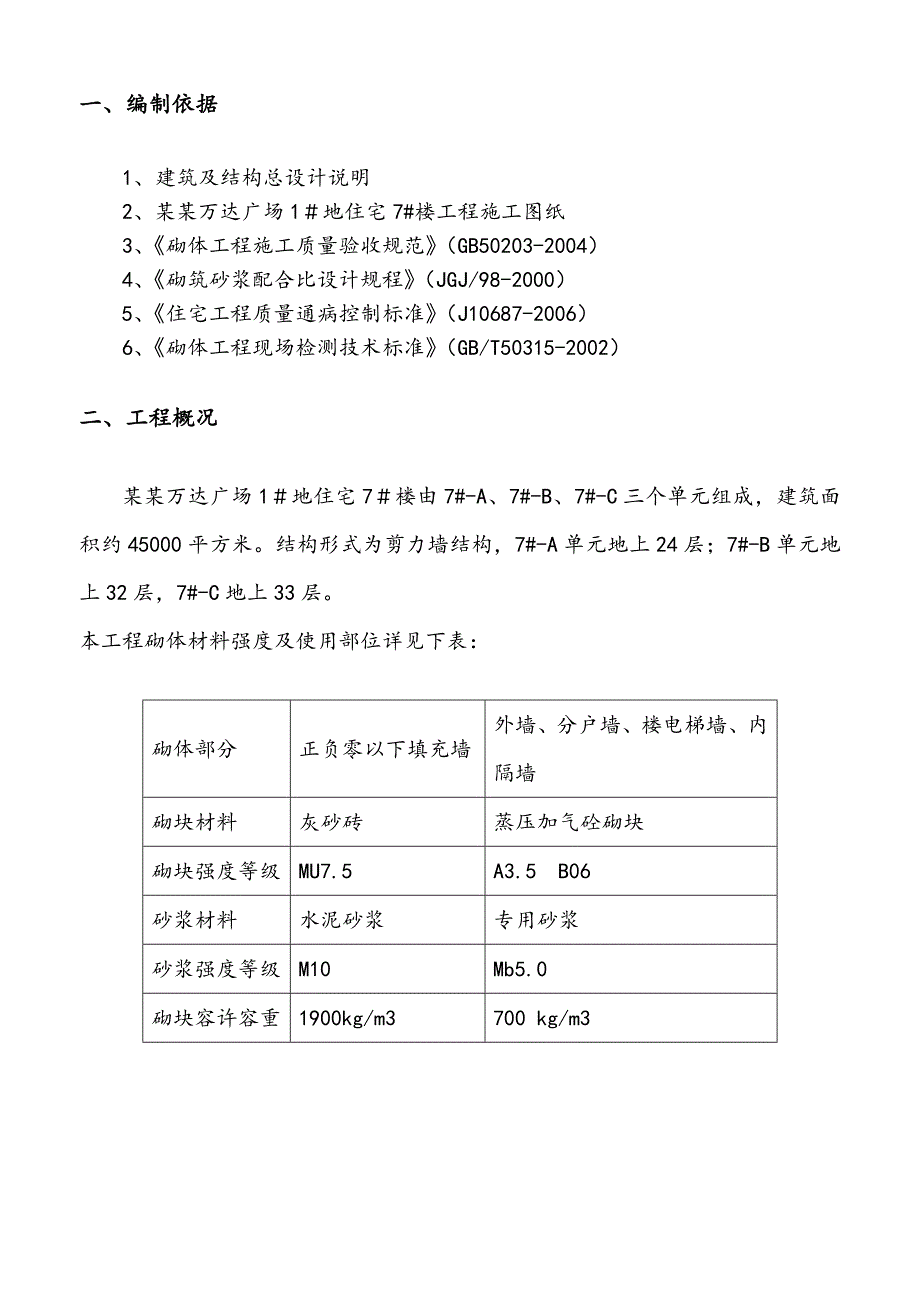

1、一、编制依据1二、工程概况1三、 施工准备2四、施工工艺4五、施工要点7六、质量标准9七、砌体中砼构件的施工10八、砌体质量预防措施11九、成品保护12十、安全文明施工13十一、附图15一、编制依据1、建筑及结构总设计说明2、某某万达广场1地住宅7#楼工程施工图纸3、砌体工程施工质量验收规范（GB50203-2004）4、砌筑砂浆配合比设计规程（JGJ/98-2000）5、住宅工程质量通病控制标准（J10687-2006）6、砌体工程现场检测技术标准（GB/T50315-2002）二、工程概况某某万达广场1地住宅7楼由7#-A、7#-B、7#-C三个单元组成，建筑面积约45000平方米。结构形

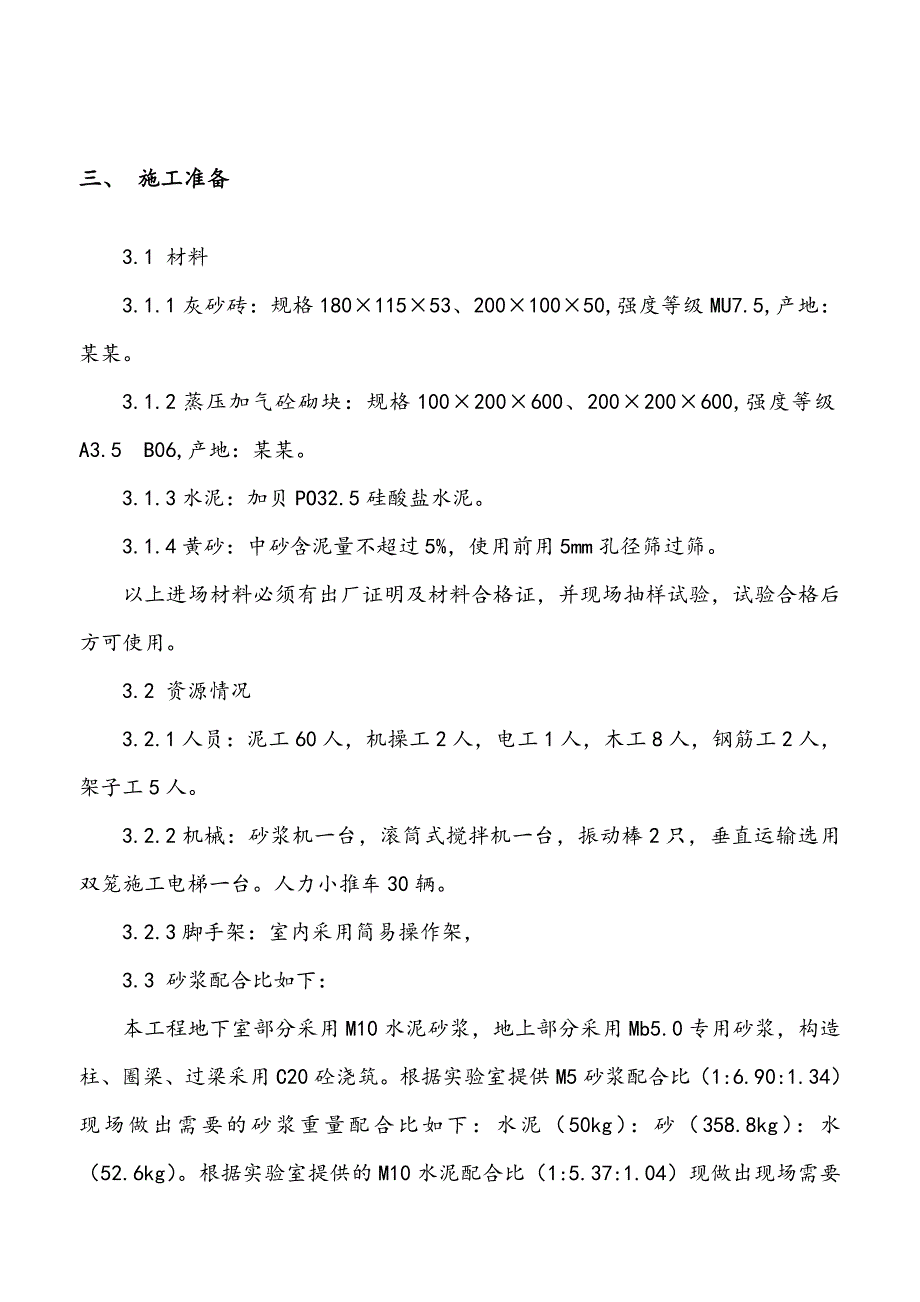

2、式为剪力墙结构，7#-A单元地上24层；7#-B单元地上32层，7#-C地上33层。本工程砌体材料强度及使用部位详见下表：砌体部分正负零以下填充墙外墙、分户墙、楼电梯墙、内隔墙砌块材料灰砂砖蒸压加气砼砌块砌块强度等级MU7.5A3.5 B06砂浆材料水泥砂浆专用砂浆砂浆强度等级M10Mb5.0砌块容许容重1900kg/m3700 kg/m3三、 施工准备3.1 材料3.1.1灰砂砖：规格18011553、20010050,强度等级MU7.5,产地：某某。3.1.2蒸压加气砼砌块：规格100200600、200200600,强度等级A3.5 B06,产地：某某。3.1.3水泥：加贝PO32.5硅
3、酸盐水泥。3.1.4黄砂：中砂含泥量不超过5%，使用前用5mm孔径筛过筛。以上进场材料必须有出厂证明及材料合格证，并现场抽样试验，试验合格后方可使用。3.2 资源情况3.2.1人员：泥工60人，机操工2人，电工1人，木工8人，钢筋工2人，架子工5人。3.2.2机械：砂浆机一台，滚筒式搅拌机一台，振动棒2只，垂直运输选用双笼施工电梯一台。人力小推车30辆。3.2.3脚手架：室内采用简易操作架，3.3 砂浆配合比如下：本工程地下室部分采用M10水泥砂浆，地上部分采用Mb5.0专用砂浆，构造柱、圈梁、过梁采用C20砼浇筑。根据实验室提供M5砂浆配合比（1:6.90:1.34）现场做出需要的砂浆重量配
4、合比如下：水泥（50kg）：砂（358.8kg）：水（52.6kg）。根据实验室提供的M10水泥配合比（1:5.37:1.04）现做出现场需要的砂浆的重量配合比如下：水泥（50kg）：砂（279.8kg）：水（40.8kg）。施工时应及时根据现场砂、石含水率进行调整配合比。3.4 作业条件3.4.1墙身线、门窗洞口位置及标高控制线已弹测。3.4.2砌筑部位已清理干净。3.4.3提前七天制作一定数量的预制过梁、水泥木砖、防腐木砖、墙拉筋等。3.4.4现场配备好工作料台。吊运设备运转正常，使用安全。3.4.5搅拌机械安装就位，试运转正常。四、施工工艺4.1排版、立皮数杆砌筑前应根据门窗洞口、墙角、
5、构造柱等位置进行排版。根据墙高及标高立好皮数杆，顶部预留815cm空隙，待砌筑完7天后，用实心砖斜砌砌紧，斜砌角度为4560度。当墙高不合模数时，应在墙脚用C20砼进行找平。墙体底部设置300mm高实心灰砂砖。外墙、厨卫间隔墙底部设置200mm高C20砼导墙。4.2盘角砌筑时应从转角、构造柱边开始盘角，对照皮数杆及标高线，控制灰缝大小，水平灰缝宜15mm、竖向灰缝宜20mm。保证灰缝均匀一致，平整度和垂直度符合要求后方可挂线正式砌筑。4.3砌筑4.3.1灰砂砖砌筑采用一铲灰、一块砖、一挤揉的“三一”砌法，即满铺满挤操作法。竖缝采用刮浆法。砌筑时砌体要放平，砌筑一定要跟线即“上跟线，下跟棱，左右
6、相邻要对平”。砌筑砖可采用“一丁一顺”或“梅花丁”的砌筑形式。灰缝应横平竖直,水平缝和竖缝10mm左右，不得小于8mm,且不得大于12mm；水平灰缝的砂浆饱满度不得小于80%，竖向灰缝采用加浆或挤浆方法，不得出现瞎缝或通缝，严禁用水冲浆灌缝。4.3.2蒸压加气砼砌块砌筑4.3.2.1加气混凝土砌块砌筑前，应根据建筑物的平面、立面图绘制砌块排列图。在墙体转角处设置皮数杆，皮数杆上画出砌块皮数及砌块高度，并在相对砌块上边线间拉准线，依准线砌筑。4.3.2.2每皮均采用全顺形式组砌，上下皮竖缝错开不小于砌块长度的1/3，相互错开长度宜为300mm，并不小于150mm。如不能满足时，应在水平灰缝设置2
7、6的拉结钢筋或4钢筋网片，拉结钢筋或钢筋网片的长度应不小于700mm。砌块墙体的底部先用四皮Mu10灰砂砖砌筑，砌筑方式为一顺一丁，砌筑方法同4.3.1。4.3.2.3砌块采用铺浆法砌筑，铺浆长度以一块砌块长度为宜，铺浆均匀，厚薄适当；铺浆后立即放置砌块，一次摆正找平；竖缝采用挡板堵缝法填满、捣实、刮平；严禁采用水冲缝灌浆。灰缝横平竖直，砂浆饱满度不得小于80%，水平缝和竖向缝可根据墙体高度和长度调整，水平缝和竖缝宜控制在15mm和20 mm左右。转角处，应使纵横墙的砌块相互搭砌，隔皮砌块露端面。加气混凝土砌块墙的T字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块4.4放置拉结筋、构造柱、过
8、梁留设砌筑前，先进行拉结筋的植筋，凡与砌块墙相连的剪力墙、柱沿全高每500mm设置26.5墙体拉结筋，拉结筋植入砼结构内的长度为20d，伸进砌体内长度大于700mm且不小于墙长的1/5。详见结构总说明二（结施通02）图13、图14。构造柱留设：当墙长大于等于5m,需每隔3m加设构造柱且砌体端部（无混凝土墙、柱时）须加设构造柱；门窗洞口位置两边均设置构造柱。构造柱截面为墙厚200，纵筋4B12,箍筋6.5200。砌块砌至构造柱位置应砌成马牙槎，先退后进（进退各60mm）。马牙槎高度200mm。三、四级抗震时，沿构造柱柱高每500mm设置26.5且深入砌体内大于等于1000mm；一、二级抗震时，沿
9、墙全长设置通长26.5钢筋，采用冷搭接，搭接长度300mm。详见结构总说明二（结施通02）图21、图22。构造柱钢筋植筋及绑扎：构造柱钢筋与砼梁、楼板面采用植筋形式，纵筋4B12，钻孔直径16，孔深15d,即180mm。柱纵筋采用绑扎搭接，搭接长度为1.6la。4.5、门窗过梁设置：长度为洞口宽度+600mm，具体截面及配筋形式详见结构总说明二（结施通02）图23。当洞口尺寸大于300mm，小于700mm时，采用钢筋砖过梁2B10，底部抹30厚Mb5.0砂浆。4.6、在地下室、一层、二层中，当墙厚小于等于120mm、墙高大于3m和墙厚大于等于180mm、墙高大于等于4m，在墙中部（或门窗洞顶兼
10、做过梁）设置与柱及钢筋砼墙连接的通长钢筋钢筋砼水平墙梁，界面尺寸墙厚200，纵筋上下各配4B12，箍筋6.5200，标准层在每层墙高的中部增设高度为120mm，与墙体同宽的混凝土腰梁，纵筋上下各配4B12，箍筋6.5200，纵筋锚入砼墙内采用植筋形式，植入深度为15d。4.7、在预留的门窗洞口采取钢筋混凝土框加强。4.8、 砌体顶部与砼结构留有一定缝隙，待墙体砌筑完7天后，用斜砖挤紧，使其与上部结构连接牢固，斜砖的角度为60度；当与梁板间的间隙在2040mm时，采用C20细石砼填设，同时每隔600mm填至防腐木锲，具体做法详附图。4.9、所有管道井内壁无法二次抹灰的竖井，均用砌筑砂浆随砌随抹平
11、。4.10、留槎一段墙尽量同时砌筑，当必须留槎时，应留斜槎斜槎长度应不小于2/3砌体高度。留斜槎有困难时，应从墙面伸出200mm砌成阴阳槎，并沿墙高500甩出1000mm长的拉结筋26.5，每边伸入墙体不小于500mm,并做90度弯钩。4.11、构造柱、过梁支模、浇砼砌体施工完毕后，当砂浆强度达1MPa时，应及时进行构造柱支模，模板选用915*1980的竹夹板拼装，模板背楞采用48双钢管及50*100木方。构造柱模板拼装完以后，用钢管柱箍按600间距箍筋柱模，然后利用模板拉钩调整模板的垂直度。过梁两边都为砖砌体时，用预制过梁，梁在墙体每边各为300mm；当过梁一边为砼结构时，过梁为现浇。在过梁
12、底面下一皮砖处，每隔1m嵌入A10钢筋一根支撑侧模，侧模支设好以后用卡具夹紧，卡具用A10钢筋拉杆紧固，卡具和侧模之间用临时撑头垫紧并调整垂直。浇筑砼，过梁与构造柱同时浇筑，以保证墙体稳定性，当不能及时支模浇砼时，应有可靠的稳定支撑。4.12、砌体不砌至板底或梁底的应设置压顶梁（窗台梁等），梁高120mm，宽同砌体墙厚，纵筋上下各配4B10，箍筋6.5150，纵筋锚入砼墙内采用植筋形式，植入深度为15d。五、施工要点5.1 砌筑的块体材料必须提前12天浇水湿润，以含水率1015%为宜。施工时严禁使用干砖上墙。5.2砂浆搅拌机应定人定机，应及时调整施工配合比，进行计量拌制，计量允许偏差水泥2%，
13、砂5%，机械搅拌，搅拌时间不少于2 分钟。5.3在砌筑前，构造柱钢筋调直提前绑扎完成。与现浇结构相接部位，必须植入墙体,并做抗拉试验。5.4砌筑砂浆应随搅拌随使用，如有泌水现象，应在砌筑前重新拌制，水泥砂浆必须在3h内使用完，混合砂浆在4h内用完，不得有过夜砂浆，当气温超过300C，水泥砂浆必须在2h内使用完，混合砂浆在3h内用完。5.5每一层楼层或250m3砌体，每种强度等级砂浆应制一组标养试块。5.5根据实际情况砌体墙应进行洒水养护，保证砂浆强度。5.6砌筑时错缝搭砌，砌块搭接长度不小于1/3砖长，宜300mm，且不小于100mm。 5.7需移动已砌好的砌体的砖块或被撞动的砖块时，应重新铺
14、浆砌筑。5.8砌体不宜设脚手眼，如必须设置时，应在合适的位置留设脚手眼，砌完后用C20砼填实，但在墙体下列部位不得留脚手眼：1）、过梁上部，与过梁成600角的三角形，及过梁跨度1/2范围内；2）、宽度不大于800的窗间墙；3）、梁下及其左右各500mm的范围内；4）、门窗口两侧200mm内和墙体交接处400mm的范围内；5）、设计规定不允许设脚手眼的部位。因施工需要的临时洞口处，每隔500mm应设置26拉筋，拉筋两端分别伸入先砌筑的墙体及后堵砌墙体内各500mm长。5.9 样板制，砌体在大面积施工前，应先进行样板墙的施工，经监理等相关单位验收合格后，方可大面积展开。5.10 砌筑时，随时认真自
15、检，对墙体表面的平整度和垂直度，灰缝的厚度和饱满度进行检查，及时进行校正偏正，对照施工图，核对墙体的轴线尺寸和标高，门窗洞口等的预留位置是否正确，以避免不必要的返工。5.11雨天施工应有防水措施，雨后继续施工，应复核墙体的垂直度，根据砂石含水量调整施工配合比。5.12砌体日砌筑高度控制1.8m内，雨天施工日砌筑高度控制在1.2m内。5.13对设计规定的洞口管道沟槽，及支模螺杆孔，在砌筑时预留或预埋，严禁在砌好的墙体上打凿，在墙体中不得预留水平沟槽，管线集中部位，在砌筑时先留出空洞，后用C20砼灌实，空洞留设成马牙槎，并每隔500mm应设置26.5拉筋，伸入墙体500mm。六、质量标准6.1使用材料的品种应符合要求，要有材料合格证、检测报告并复试合格。6.2砂浆的品种、强度符合设计要求，数理统计评定强度满足设计要求及施工和验收规范规定。6.3砌体灰缝横平竖直，砂浆饱满，水平灰缝饱满度不低于80%。 6.4通缝：每道墙二皮砌块的通缝不得超过1处，砌筑时上下错缝，砌体的搭接长度不宜小于1/3砖长。6.5接槎：砂浆饱满密实，砌块平顺，过
